Mô tả

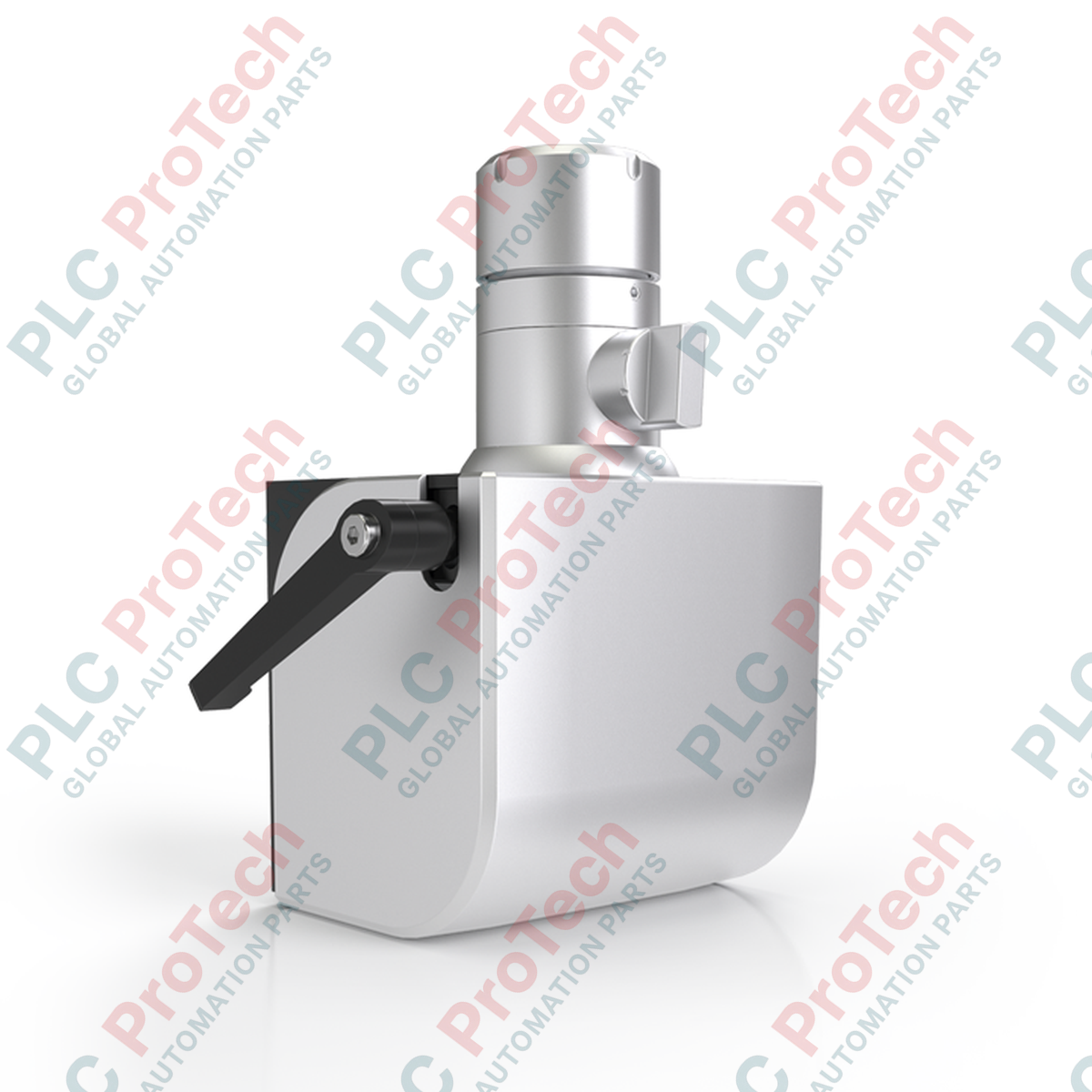

BECKHOFF C9900-M763 là bộ chuyển đổi tay đỡ chuyên dụng, được thiết kế để tích hợp cơ học chắc chắn Panel PC và Control Panel vào các hệ thống tay đỡ công nghiệp. Được thiết kế để kết nối trực tiếp với vỏ thiết bị vận hành và phần cứng lắp đặt tương thích, thiết bị này hỗ trợ định vị công thái học và duy trì hướng ổn định trong phòng điều khiển cũng như môi trường máy móc.

Bộ chuyển đổi này được cấu hình không có cần kẹp tích hợp và được chế tạo để sử dụng với các ống đỡ tiêu chuẩn 48 mm. Cụm sản phẩm kết hợp các linh kiện bằng nhôm và ABS bền chắc, cân bằng giữa độ cứng kết cấu và khối lượng cơ học hợp lý. Sản phẩm có nhiều sơ đồ lỗ lắp đặt cùng khả năng xoay và nghiêng được kiểm soát, hỗ trợ điều chỉnh chính xác góc quan sát của người vận hành.

Tính năng

• Được thiết kế chuyên biệt để lắp Panel PC và Control Panel của BECKHOFF
• Tương thích với các ống đỡ tiêu chuẩn đường kính 48 mm
• Được chế tạo từ vật liệu nhôm và ABS kết hợp bền chắc
• Mẫu lỗ lắp ren M6 tiêu chuẩn để lắp đặt linh hoạt
• Góc xoay và nghiêng có thể điều chỉnh để tối ưu công thái học cho người vận hành

Ứng dụng

• Tích hợp điều khiển máy công cụ
• Trạm vận hành tự động hóa công nghiệp
• Bảng điều khiển giám sát dây chuyền sản xuất
• Lắp HMI trên các hệ thống tay đỡ

Thông số kỹ thuật

Hướng dẫn lắp đặt

1. Xác minh model chính xác C9900-M763 đáp ứng các yêu cầu cơ học của Panel PC hoặc Control Panel và hệ thống tay đỡ.
2. Đảm bảo ống tay đỡ đáp ứng thông số 48 mm và dung sai cho phép (-0.1 đến +0.8 mm) trước khi trượt bộ chuyển đổi vào vị trí.
3. Cố định bộ chuyển đổi vào vỏ bảng điều khiển bằng các lỗ ren M6 theo sơ đồ khoảng cách phù hợp (100 x 100 mm hoặc 70 x 130 mm), với mô-men xoắn quy định là 6 Nm.
4. Gắn thiết bị vào ống đỡ và siết các chốt ren, đai ốc chụp theo mô-men xoắn quy định tương ứng (3 Nm đối với chốt ren, 20 Nm đối với đai ốc chụp).
5. Kiểm tra độ ổn định cơ học, giới hạn tải trọng tối đa và phạm vi xoay, nghiêng trước khi đưa trạm vào vận hành.
