Tổng quan sản phẩm

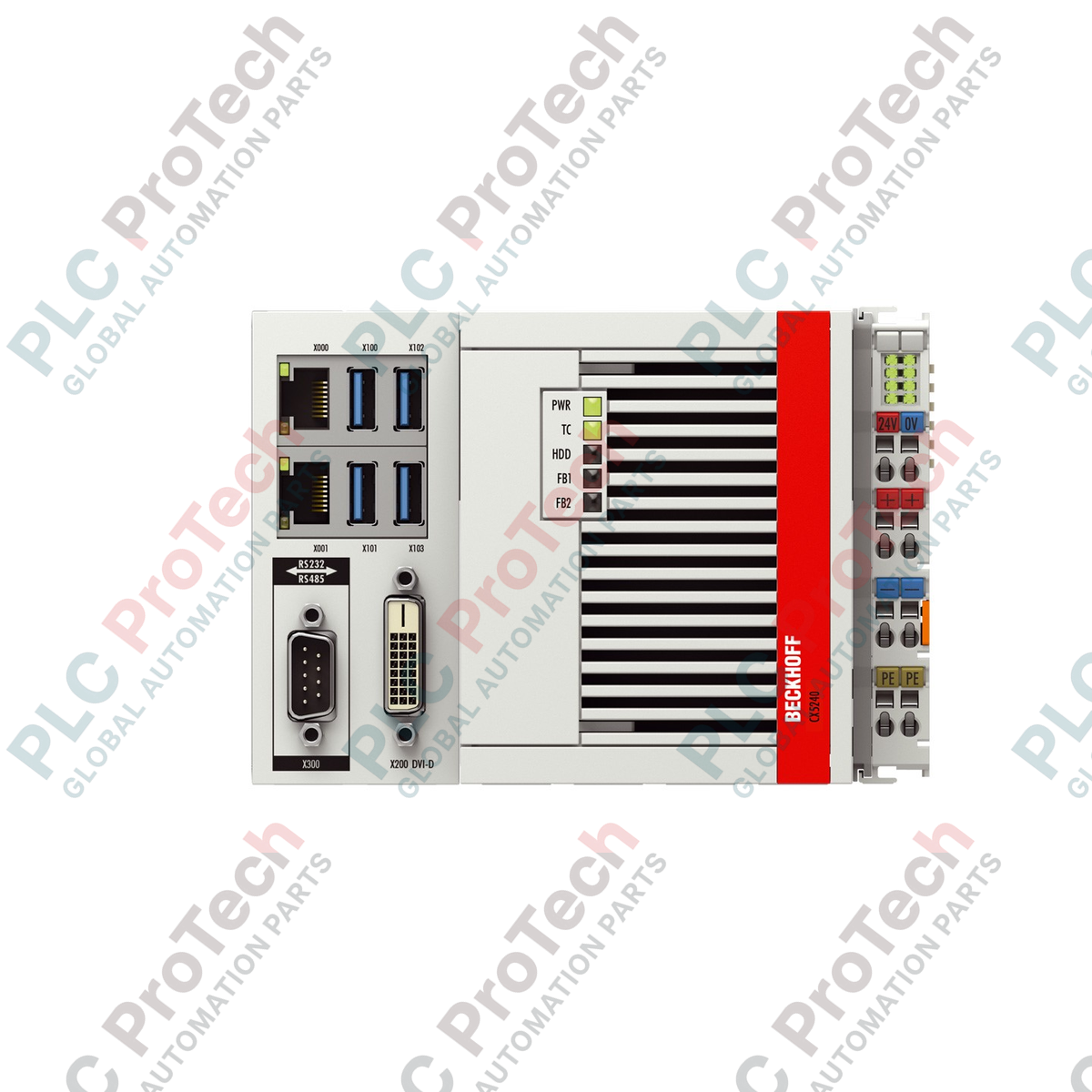

Beckhoff CX5240-N031-0003 là Máy tính công nghiệp nhúng hiệu năng cao, không quạt, thuộc dòng CX5200. Được thiết kế cho các tác vụ điều khiển đòi hỏi cao, thiết bị sử dụng bộ xử lý Intel Atom®, cung cấp một nền tảng nhỏ gọn nhưng mạnh mẽ cho tự động hóa tập trung, điều khiển chuyển động và xử lý dữ liệu. Biến thể model cụ thể này được trang bị giao diện RS485 chuyên dụng, cho phép giao tiếp linh hoạt với các thiết bị ngoại vi nối tiếp trực tiếp từ bộ điều khiển nhúng.

Cấu hình kỹ thuật

Dòng CX5200 nổi tiếng nhờ khả năng mở rộng và thiết kế chắc chắn, là lựa chọn lý tưởng cho nhiều kịch bản tự động hóa công nghiệp yêu cầu công suất xử lý cao trong một thiết bị có thể lắp trên thanh DIN.

• Kiến trúc bộ xử lý: Trang bị bộ xử lý Intel Atom®, mang lại hiệu năng hiệu quả trong khi duy trì mức tỏa nhiệt thấp, cho phép vận hành không quạt trong các tủ điện công nghiệp.
• Giao tiếp RS485: Giao diện RS485 D-sub 9 chân tích hợp được cấu hình dưới dạng “điểm nhánh”. Cấu hình này bao gồm chức năng phản hồi tín hiệu và cho phép quản lý thiết lập điện trở kết cuối linh hoạt, đảm bảo tính toàn vẹn tín hiệu trên các đường cáp nối tiếp dài.
• Khả năng mở rộng: Giống như tất cả thiết bị CX5200, bộ thiết bị này tích hợp liền mạch với các hệ thống terminal Beckhoff E-bus hoặc K-bus, cho phép mở rộng đáng kể khả năng I/O cục bộ của bộ điều khiển.
• Thiết kế công nghiệp: Thiết bị được thiết kế để chịu được dải nhiệt độ công nghiệp thông thường và rung động cơ học, đảm bảo độ tin cậy lâu dài trong môi trường sản xuất.

Thông số kỹ thuật

Câu hỏi thường gặp

“Được cấu hình dưới dạng điểm nhánh” có ý nghĩa gì đối với giao diện RS485 này?

Trong giao tiếp nối tiếp, cấu hình “điểm nhánh” cho biết giao diện được tối ưu để hoạt động như một nút trong mạng đa điểm. Chức năng “phản hồi tín hiệu” cho phép thiết bị xác minh rằng dữ liệu truyền lên đường RS485 nhất quán với tín hiệu thực tế trên bus, đây là tính năng chẩn đoán hữu ích cho các vòng nối tiếp phức tạp.

Tôi có thể kết nối các EtherCAT Terminal tiêu chuẩn với Máy tính công nghiệp nhúng này không?

Có. Dòng CX5240 hỗ trợ gắn trực tiếp các EtherCAT Terminal Beckhoff (dòng EL) hoặc Bus Terminal (dòng KL) ở bên hông thiết bị, tạo thành một giải pháp điều khiển tất cả trong một hoàn chỉnh.

Thiết kế không quạt có ảnh hưởng đến mức nhiệt độ môi trường cho phép không?

Mặc dù thiết bị không có quạt, thiết bị dựa vào đối lưu thụ động. Hãy đảm bảo duy trì khoảng hở khuyến nghị xung quanh thiết bị (thông thường ít nhất 50 mm ở phía trên và phía dưới) để nhiệt có thể tản hiệu quả khỏi vỏ, đặc biệt khi thiết bị đang chạy các chu kỳ điều khiển với tải cao.

Tích hợp kỹ thuật và các phương pháp vận hành tốt nhất

• Điện trở kết cuối RS485: Thiết bị mặc định được đặt ở trạng thái “tắt điện trở kết cuối”. Nếu mạng RS485 của bạn có chiều dài lớn hoặc hoạt động ở tốc độ baud cao, bạn có thể cần bật điện trở kết cuối (thông thường là 120 ohm) tại hai đầu vật lý của đường cáp để ngăn phản xạ tín hiệu.
• Nối đất: Để bảo vệ giao diện giao tiếp nối tiếp, hãy đảm bảo đầu nối đất chức năng (FE) của Máy tính công nghiệp nhúng được kết nối với điểm nối đất có trở kháng thấp. Điều này đặc biệt quan trọng đối với các giao diện nối tiếp có thể trải dài qua những khu vực điện khác nhau.
• Môi trường phần mềm: Là một Máy tính công nghiệp nhúng Beckhoff, thiết bị này được thiết kế để chạy phần mềm TwinCAT. Hãy đảm bảo đã cài đặt phiên bản TwinCAT tương thích (ví dụ: TwinCAT 3) để xử lý trình điều khiển phần cứng nối tiếp và cấu hình EtherCAT.
• Nguồn điện: Hãy đảm bảo nguồn điện 24 V DC ổn định và được lọc đúng cách. Sụt áp có thể khiến bộ xử lý khởi động lại hoặc giao diện nối tiếp mất kết nối, dẫn đến gián đoạn quy trình.
