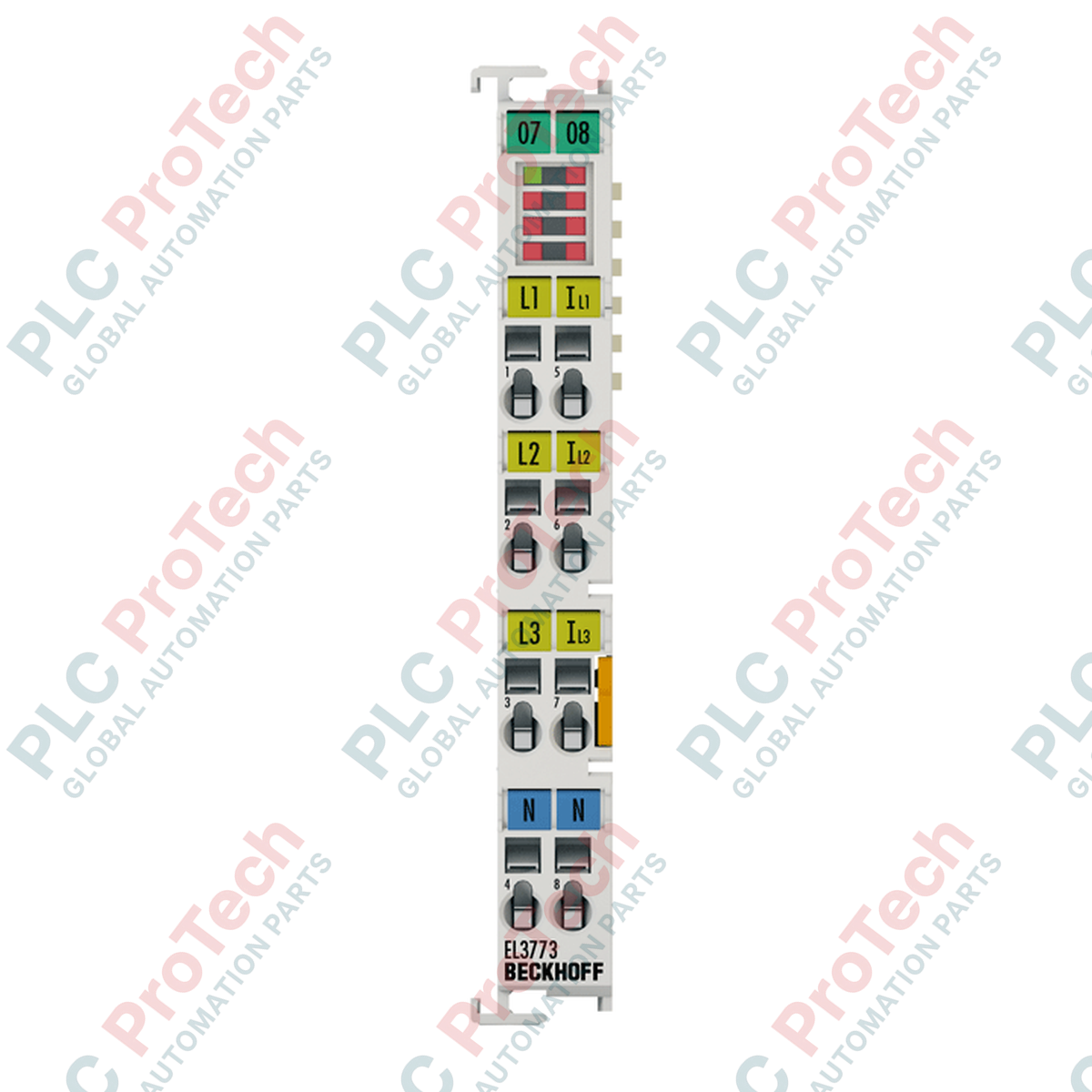

BECKHOFF EL3773 là EtherCAT Terminal đầu vào analog 3 kênh đa chức năng, hiệu suất cao, được thiết kế để giám sát công suất 3 pha của cả hệ thống điện áp xoay chiều và điện áp một chiều. Thiết bị được thiết kế để đồng thời thu nhận các giá trị điện áp và dòng điện tức thời bằng chức năng lấy mẫu vượt mức, rất phù hợp cho việc phân tích lưới điện, giám sát quá độ và đo lường chi tiết chất lượng điện trong các môi trường công nghiệp yêu cầu cao.
Với tốc độ chuyển đổi cao, terminal thu nhận ba kênh điện áp và ba kênh dòng điện với độ phân giải thời gian cao. Thiết bị hoạt động như một giao diện đo chuyên dụng trong hệ thống I/O mô-đun Beckhoff, truyền trực tiếp các giá trị thô đã số hóa đến bộ điều khiển qua giao thức EtherCAT tốc độ cao. Thiết lập này cho phép thực hiện tập trung các phép tính công suất phức tạp và thuật toán phân tích bằng phần mềm như TwinCAT, giúp giảm tải xử lý trên phần cứng vật lý.
Để bảo đảm đồng bộ hóa chính xác trên các mạng phân tán, BECKHOFF EL3773 hỗ trợ Distributed Clocks (DC). Tính năng đồng bộ hóa này cho phép đối chiếu các phép đo điện từ nhiều terminal trong toàn hệ thống với độ chính xác đến nano giây, điều này rất quan trọng đối với việc ghi lại các quá độ và xác định độ lệch pha trong các lưới phân phối điện phức tạp.
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | BECKHOFF |
| Mẫu | EL3773 |
| Loại sản phẩm | Thiết bị đầu cuối EtherCAT, đầu vào analog 3 kênh |
| Số lượng đầu vào | 3 x Điện áp, 3 x Dòng điện (thu nhận đồng thời) |
| Loại tín hiệu | Một đầu |
| Độ phân giải | 16 bit (bao gồm bit dấu) |
| Hệ số lấy mẫu vượt mức | Có thể chọn n = 1 đến 100 |
| Thời gian chuyển đổi | Tối thiểu 100 micro giây (tất cả các kênh đồng thời) |
| Điện áp đo | Tối đa 500 V AC 3 pha (ULX-N: tối đa 288 V AC), tối đa 410 V DC |
| Dòng điện đo | Tối đa 1 A (AC) / 1.5 A (DC), tương thích với biến dòng đo lường bên ngoài |
| Sai số đo | 0.5% so với giá trị toàn thang đo |
| Distributed Clocks (DC) | Có |
| Cách ly điện | 2500 V |
| Mức tiêu thụ dòng điện (E-bus) | 200 mA |
| Công nghệ kết nối | Đầu nối lò xo kẹp dạng lồng | 0.08 đến 2.5 mm² (AWG 28 đến 14) |
| Tiết diện dây dẫn (dây bện) | 0.08 đến 2.5 mm² (AWG 28 đến 14) |
| Tiết diện dây dẫn (có đầu cos) | 0.14 đến 1.5 mm² (AWG 26 đến 16) |
| Chiều dài tuốt vỏ | 8 đến 9 mm |
| Kích thước (W x H x D) | 12 mm x 100 mm x 68 mm |
| Khối lượng | Khoảng 75 g |
| Nhiệt độ vận hành | 0 độ C đến +55 độ C |
| Nhiệt độ bảo quản | -25 độ C đến +85 độ C |
| Độ ẩm tương đối | 95%, không ngưng tụ |
| Cấp bảo vệ | IP20 |
| Phê duyệt/Dấu chứng nhận | CE, UL |
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EL3773
Country of origin:Đức
Product Type: Thiết bị đầu cuối EtherCAT
Payment: T/T, Western Union
Weight: 75g
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months
BECKHOFF EL3773 là EtherCAT Terminal đầu vào analog 3 kênh đa chức năng, hiệu suất cao, được thiết kế để giám sát công suất 3 pha của cả hệ thống điện áp xoay chiều và điện áp một chiều. Thiết bị được thiết kế để đồng thời thu nhận các giá trị điện áp và dòng điện tức thời bằng chức năng lấy mẫu vượt mức, rất phù hợp cho việc phân tích lưới điện, giám sát quá độ và đo lường chi tiết chất lượng điện trong các môi trường công nghiệp yêu cầu cao.
Với tốc độ chuyển đổi cao, terminal thu nhận ba kênh điện áp và ba kênh dòng điện với độ phân giải thời gian cao. Thiết bị hoạt động như một giao diện đo chuyên dụng trong hệ thống I/O mô-đun Beckhoff, truyền trực tiếp các giá trị thô đã số hóa đến bộ điều khiển qua giao thức EtherCAT tốc độ cao. Thiết lập này cho phép thực hiện tập trung các phép tính công suất phức tạp và thuật toán phân tích bằng phần mềm như TwinCAT, giúp giảm tải xử lý trên phần cứng vật lý.
Để bảo đảm đồng bộ hóa chính xác trên các mạng phân tán, BECKHOFF EL3773 hỗ trợ Distributed Clocks (DC). Tính năng đồng bộ hóa này cho phép đối chiếu các phép đo điện từ nhiều terminal trong toàn hệ thống với độ chính xác đến nano giây, điều này rất quan trọng đối với việc ghi lại các quá độ và xác định độ lệch pha trong các lưới phân phối điện phức tạp.
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | BECKHOFF |
| Mẫu | EL3773 |
| Loại sản phẩm | Thiết bị đầu cuối EtherCAT, đầu vào analog 3 kênh |
| Số lượng đầu vào | 3 x Điện áp, 3 x Dòng điện (thu nhận đồng thời) |
| Loại tín hiệu | Một đầu |
| Độ phân giải | 16 bit (bao gồm bit dấu) |
| Hệ số lấy mẫu vượt mức | Có thể chọn n = 1 đến 100 |
| Thời gian chuyển đổi | Tối thiểu 100 micro giây (tất cả các kênh đồng thời) |
| Điện áp đo | Tối đa 500 V AC 3 pha (ULX-N: tối đa 288 V AC), tối đa 410 V DC |
| Dòng điện đo | Tối đa 1 A (AC) / 1.5 A (DC), tương thích với biến dòng đo lường bên ngoài |
| Sai số đo | 0.5% so với giá trị toàn thang đo |
| Distributed Clocks (DC) | Có |
| Cách ly điện | 2500 V |
| Mức tiêu thụ dòng điện (E-bus) | 200 mA |
| Công nghệ kết nối | Đầu nối lò xo kẹp dạng lồng | 0.08 đến 2.5 mm² (AWG 28 đến 14) |
| Tiết diện dây dẫn (dây bện) | 0.08 đến 2.5 mm² (AWG 28 đến 14) |
| Tiết diện dây dẫn (có đầu cos) | 0.14 đến 1.5 mm² (AWG 26 đến 16) |
| Chiều dài tuốt vỏ | 8 đến 9 mm |
| Kích thước (W x H x D) | 12 mm x 100 mm x 68 mm |
| Khối lượng | Khoảng 75 g |
| Nhiệt độ vận hành | 0 độ C đến +55 độ C |
| Nhiệt độ bảo quản | -25 độ C đến +85 độ C |
| Độ ẩm tương đối | 95%, không ngưng tụ |
| Cấp bảo vệ | IP20 |
| Phê duyệt/Dấu chứng nhận | CE, UL |
Vận chuyển nhanh toàn cầu
Trả hàng & Bảo hành
Đơn hàng được xử lý và giao từ thứ Hai đến thứ Sáu (không bao gồm ngày lễ).
Để biết đầy đủ điều kiện, phí lưu kho và chi tiết trả hàng quốc tế, vui lòng xem trang chính thức của chúng tôi Chính sách Hoàn tiền & Trả hàng .
| Country of origin |
Đức
|
