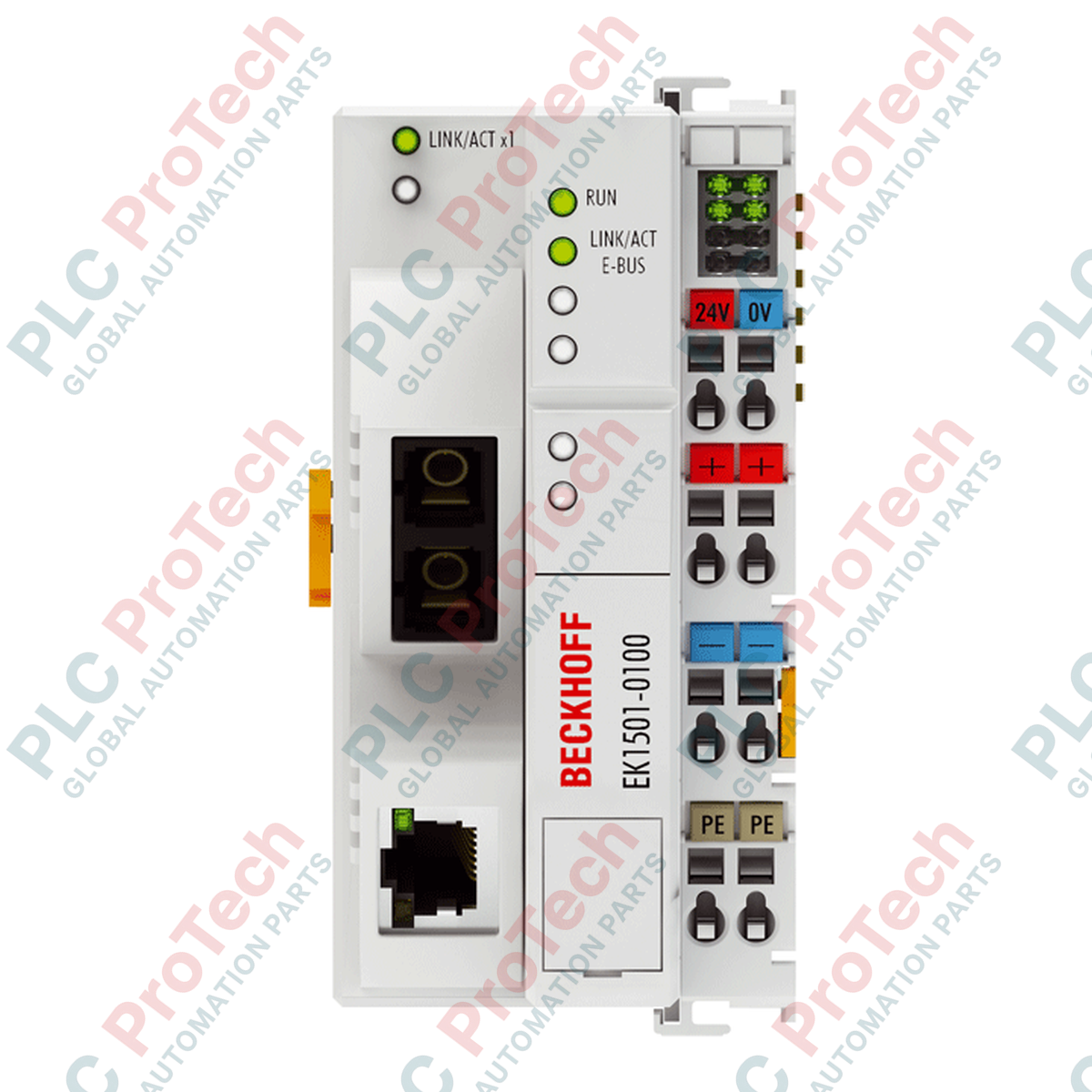

Để cho phép giao tiếp đáng tin cậy trên các mạng công nghiệp đường dài, Beckhoff EK1501-0100 tích hợp chuyển đổi môi trường truyền dẫn cáp quang đa mode trực tiếp với các hệ thống EtherCAT Terminal. Thiết bị này kết nối mạng quang 100BASE-FX với các kết nối đồng RJ45 tiêu chuẩn, hoạt động như một nút giao tiếp có độ bảo mật cao. Bằng cách sử dụng cáp quang thủy tinh đa mode, bộ ghép nối này cho phép kết nối các trạm riêng lẻ ở khoảng cách lên đến 2000 mét, tránh các điểm dễ bị nhiễu điện từ của hệ thống cáp đồng truyền thống.
Mô-đun được tích hợp công tắc ID thập phân ba chữ số, cho phép cấu hình tối đa 4096 ID trạm duy nhất. Cơ chế định địa chỉ do phần cứng xác định này rất quan trọng đối với các cấu trúc liên kết Hot Connect, cho phép kết nối hoặc ngắt kết nối các mô-đun hệ thống trong khi hệ thống đang vận hành. Bộ ghép nối tạo ra dòng E-bus bên trong lên đến 2000 mA, cấp nguồn trực tiếp cho dòng terminal ELxxxx được kết nối từ nguồn hệ thống 24 V DC đầu vào.
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | Beckhoff Automation GmbH & Co. KG |
| Mã sản phẩm | EK1501-0100 |
| Giao thức | EtherCAT |
| Môi trường truyền dữ liệu | Cáp quang thủy tinh đa mode 50/125 um |
| Khoảng cách tối đa giữa các trạm | 2000 m (100BASE-FX) |
| Giao diện bus | 1 x SC Duplex |
| Nguồn điện | 24 V DC (-15% / +20%) |
| Nguồn dòng E-bus | 2000 mA |
| ID có thể cấu hình | 4096 (qua công tắc ID thập phân 3 chữ số) |
| Cách ly điện | 500 V (tiếp điểm nguồn / điện áp cấp / Ethernet) |
| Tiết diện kết nối (lõi đặc/lõi bện) | 0.08 đến 2.5 mm2 (AWG 28-14) |
| Chiều dài tuốt dây | 8 đến 9 mm |
| Cấp bảo vệ | IP20 |
| Nhiệt độ vận hành | 0 đến 55 °C |
| Nhiệt độ bảo quản | -25 đến 85 °C |
| Kích thước (W x H x D) | 51 mm x 100 mm x 69 mm |
| Khối lượng sản phẩm | 190 g |
| Khối lượng vận chuyển | 2 kg (bao gồm bao bì bảo vệ chẩn đoán) |
| Nước xuất xứ | Đức |
EK1501-0100 là bản nâng cấp trực tiếp cho các coupler dùng đồng (chẳng hạn EK1100) khi truyền tín hiệu điều khiển trên khoảng cách dài hoặc trong môi trường nhiễu điện. Thiết bị có chức năng giống hệt coupler đa mode EK1501 tiêu chuẩn nhưng được bổ sung công tắc ID xoay ba chữ số, cần thiết cho các cấu trúc liên kết Hot Connect động. Khi thay thế hoặc thiết kế các nút mạng, hãy đảm bảo cấu hình hệ thống TwinCAT phù hợp với vị trí vật lý của các công tắc xoay trên thiết bị.
Một trong những lỗi cấu hình phổ biến nhất là vượt quá giới hạn dòng E-bus 2000 mA. Việc tính tổng dòng tiêu thụ của tất cả các terminal ELxxxx được kết nối là rất quan trọng. Nếu cấu hình terminal vượt quá 2 A, phải cấp bổ sung dòng điện mới bằng terminal nguồn EL9410 hoặc EL9400 để tránh mất ổn định hoặc gián đoạn liên lạc.
Các công tắc ID vật lý phải được cấu hình trước khi cấp nguồn cho coupler. ASIC Beckhoff chỉ đọc các thiết lập phần cứng này trong chu kỳ khởi động. Nếu thay đổi công tắc ID khi thiết bị đang được cấp nguồn, ID mới sẽ không được nhận diện cho đến khi hoàn tất chu kỳ tắt và bật nguồn. Đảm bảo các đầu nối quang SC Duplex được vệ sinh bằng dụng cụ quang học phù hợp trước khi cắm để tránh suy hao tín hiệu lớn.
Luôn cô lập hoàn toàn và ngắt điện toàn bộ tủ điều khiển trước khi lắp hoặc tháo EtherCAT Coupler hay bất kỳ mô-đun I/O đi kèm nào. Việc không ngắt điện có thể gây hồ quang điện phá hủy, làm hỏng vĩnh viễn các tiếp điểm E-bus hoặc gây lỗi bus CPU.
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EK1501-0100
Country of origin:Đức
Product Type: Bộ ghép nối EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 51 mm x 100 mm x 69 mm
Shipping port: Xiamen
Warranty: 12 months
