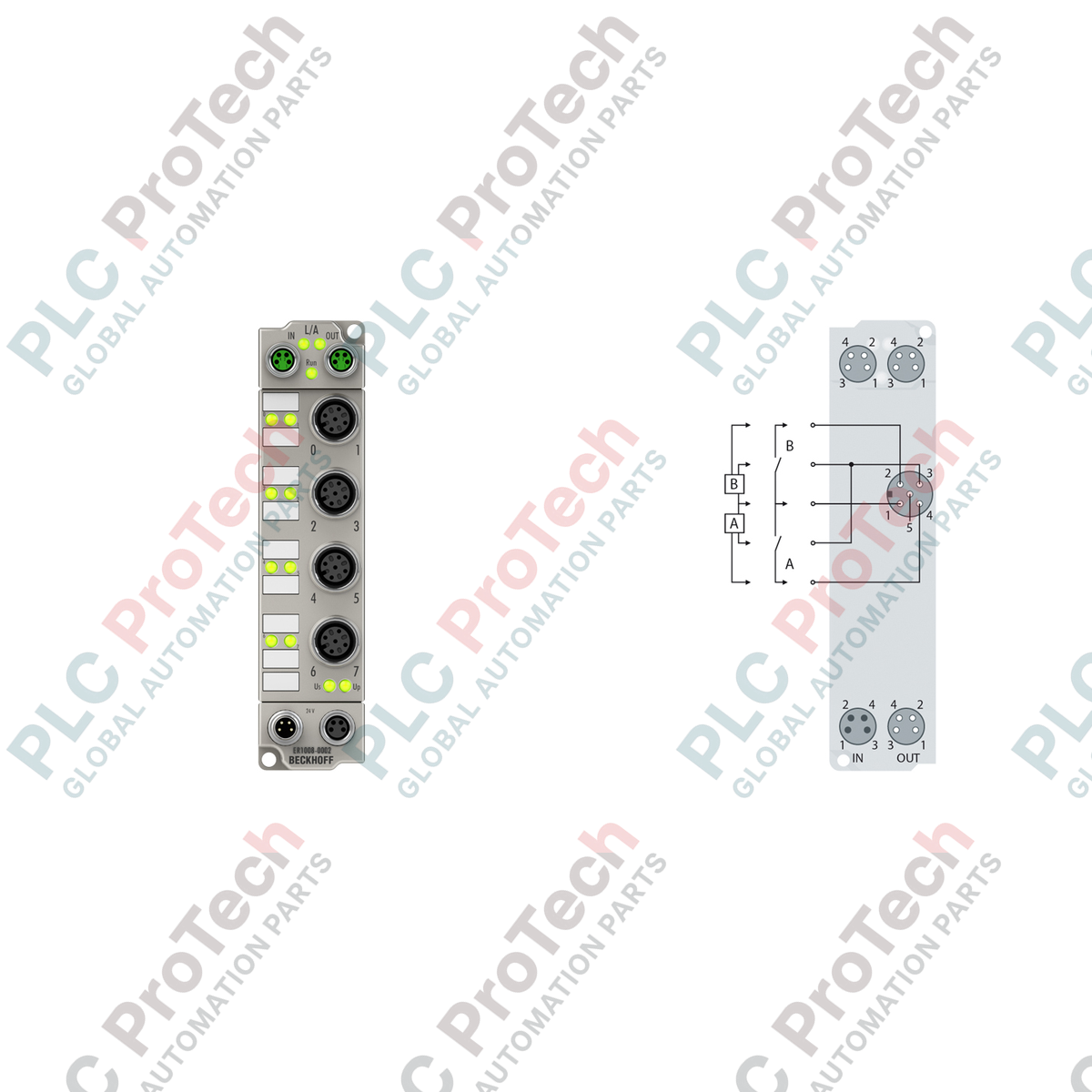

BECKHOFF ER1008-0002 Hộp EtherCAT Mô-đun đầu vào số 8 kênh

Mô tả

BECKHOFF ER1008-0002 là EtherCAT Box chắc chắn cấp hiện trường, được thiết kế để thu thập trực tiếp các tín hiệu kỹ thuật số trong môi trường công nghiệp khắc nghiệt. Là thành phần quan trọng của hệ thống I/O EtherCAT đạt chuẩn IP67, mô-đun phân tán này loại bỏ nhu cầu sử dụng tủ điều khiển điện bằng cách cho phép tích hợp cảm biến trực tiếp trên máy hoặc dây chuyền sản xuất.

Mô-đun này có tám đầu vào kỹ thuật số xử lý tín hiệu 24 V DC với bộ lọc đầu vào cố định 3,0 ms. Thiết bị tuân thủ các thông số kỹ thuật đầu vào cảm biến Loại 1 và Loại 3 theo EN 61131-2. Các đầu vào được bố trí trên các ổ cắm kết nối M12 công nghiệp, cho phép kết nối cảm biến chắc chắn và kín nước. Nguồn cấp cho các cảm biến được kết nối lấy trực tiếp từ điện áp điều khiển, cung cấp tổng dòng tối đa 0,5 A cùng khả năng bảo vệ toàn diện chống ngắn mạch.

Được đặt trong vỏ đúc khuôn bằng kẽm chắc chắn, BECKHOFF ER1008-0002 có khả năng chống chịu cơ học vượt trội và mức bảo vệ môi trường cao trước bụi, hơi ẩm và chất lỏng. Thiết kế hai kênh của các ổ cắm M12 cho phép đấu nối tối đa hai cảm biến vào một cổng vật lý, giúp đơn giản hóa việc đi dây và tối đa hóa mật độ kết nối. Việc truyền thông fieldbus và phân phối nguồn được thực hiện qua các kết nối M8 tiêu chuẩn, hỗ trợ cấu hình nối tiếp để tối ưu hóa cấu trúc liên kết hệ thống.

Tính năng

• Tám kênh đầu vào kỹ thuật số dành cho cảm biến hiện trường 24 V DC.
• Vỏ đúc khuôn bằng kẽm chắc chắn, cung cấp cấp bảo vệ IP65, IP66 và IP67.
• Bốn ổ cắm đầu vào M12 5 chân mã A, hỗ trợ hai kênh đầu vào trên mỗi đầu nối.
• Nguồn cấp cảm biến chống ngắn mạch, tổng cộng tối đa 0,5 A, được lấy từ điện áp điều khiển.
• Giao diện fieldbus EtherCAT tốc độ cao sử dụng các kết nối M8 có ren và được che chắn.
• Cách ly điện hoàn toàn giữa điện áp điều khiển và mạng fieldbus.
• Tương thích với đặc tính đầu vào Loại 1/3 theo EN 61131-2, với thời gian lọc điển hình là 3,0 ms.

Ứng dụng

• Thu thập tín hiệu cảm biến trực tiếp trên máy trong các dây chuyền lắp ráp ô tô và ô robot.
• Xử lý tín hiệu kỹ thuật số phi tập trung trong các hệ thống vận chuyển, phân loại và băng tải vật liệu.
• Môi trường xử lý công nghiệp ẩm ướt hoặc nhiều bụi, yêu cầu I/O tương thích với việc rửa sạch theo chuẩn IP67.
• Máy móc đóng gói, chế biến thực phẩm và lắp ráp với các cảm biến vật lý được phân bổ rộng khắp.

Thông số kỹ thuật

Tổng quan

Điện

Bus trường và truyền thông

Cơ khí và môi trường

Kết nối / Giao diện

Hướng dẫn lắp đặt

1. Kiểm tra để bảo đảm thiết bị BECKHOFF ER1008-0002 và bao bì không bị hư hỏng trước khi lắp đặt.
2. Đảm bảo tất cả nguồn điện cấp cho các đường dây đều đã được ngắt hoàn toàn trước khi lắp đặt hoặc đấu cáp.
3. Gắn mô-đun lên bề mặt phẳng, chịu rung bằng hai vít M3 xuyên qua các lỗ lắp đường kính 3.5 mm.
4. Kết nối cáp EtherCAT đầu vào và đầu ra với các ổ cắm bus trường M8. Siết chặt bằng tay các vòng ren để cố định gioăng đạt cấp bảo vệ IP67.
5. Cắm các cảm biến kỹ thuật số vào các ổ cắm đầu vào M12. Xác nhận các đầu nối mã A khớp với rãnh định hướng của ổ cắm để tránh làm hỏng chân cắm.
6. Kết nối điện áp điều khiển 24 V DC với đầu nối đực M8 cấp nguồn. Đảm bảo cực tính phù hợp với yêu cầu của hệ thống.
7. Nếu nối tiếp nguồn, hãy kết nối đầu nối cái M8 phía hạ lưu với mô-đun tiếp theo. Lắp nắp bảo vệ vào mọi ổ cắm không sử dụng để duy trì cấp bảo vệ IP65/66/67.
8. Bật nguồn hệ thống và cấu hình nút trong TwinCAT System Manager.

Khuyến nghị thay thế

Khi thay thế một thiết bị bị lỗi, hãy ghi lại vị trí vật lý, ID cấu hình và các kết nối cáp của thiết bị trước khi tháo. Đảm bảo hệ thống đã được tắt nguồn. Sau khi thay bằng thiết bị BECKHOFF ER1008-0002 giống hệt, bộ điều khiển EtherCAT thường sẽ tự động khởi tạo lại mô-đun bằng cấu hình mạng đã lưu. Đảm bảo tất cả các cổng M12 và M8 không sử dụng đều được bịt kín bằng nắp công nghiệp phù hợp để ngăn hơi ẩm hoặc bụi bẩn xâm nhập.
