Bộ cảm biến tiệm cận tùy chỉnh Bently Nevada Model 330100 Pn.102046-50

SKU 102046-50

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 102046-50
Country of origin:Hoa Kỳ
Product Type: Proximitor
Payment: T/T, Western Union
Weight: 250g
Dimensions: 8.0 cm x 6.0 cm x 6.0 cm (Rộng x Cao x Sâu)
Shipping port: Xiamen
Warranty: 12 months

Mô tả

Bently Nevada 330100 (P/N 102046-50) là một Proximitor tùy chỉnh được thiết kế để đo rung động trục và vị trí dọc trục không tiếp xúc trong các hệ thống giám sát máy móc quay. Thiết bị điều hòa các tín hiệu tần số vô tuyến (RF) được gửi đến đầu dò tiệm cận dòng điện xoáy ghép đôi để tạo ra điện áp DC tỷ lệ với khoảng cách khe hở tĩnh và điện áp AC tỷ lệ với rung động trục động. Thiết bị được thiết kế để vận hành với đầu dò có đường kính đầu dò 8 mm và tổng chiều dài cáp hệ thống 5 mét, đồng thời điều hòa các tín hiệu bộ chuyển đổi analog được hiệu chuẩn riêng cho vật liệu mục tiêu AISI 4140 với hệ số tỷ lệ 200 mV/mil.

Tính năng

Được hiệu chuẩn trước cho vật liệu mục tiêu AISI 4140 với hệ số tỷ lệ 200 mV/mil
Tương thích với các cảm biến tiệm cận có đường kính đầu dò 8 mm
Phù hợp với cấu hình tổng chiều dài cáp hệ thống 5 mét
Kết nối đầu cuối trực tiếp cho nguồn điện, mass tín hiệu và đường đầu ra
Được CSA chứng nhận để lắp đặt tại khu vực nguy hiểm

Ứng dụng

Giám sát rung động trục tua-bin hơi công nghiệp và tua-bin khí
Theo dõi vị trí trục và độ dịch chuyển hướng kính của máy nén ly tâm
Đo độ dịch chuyển và vị trí lực đẩy của trục bơm cấp nước lò hơi
Xử lý tín hiệu bộ chuyển đổi tiệm cận hộp số công nghiệp tốc độ cao

Thông tin đặt hàng

Mã linh kiện	Mô tả
330100	Proximitor tùy chỉnh dòng 3300
102046-50	Cụm Proximitor tùy chỉnh Dresser Rand TSE 060-987-169

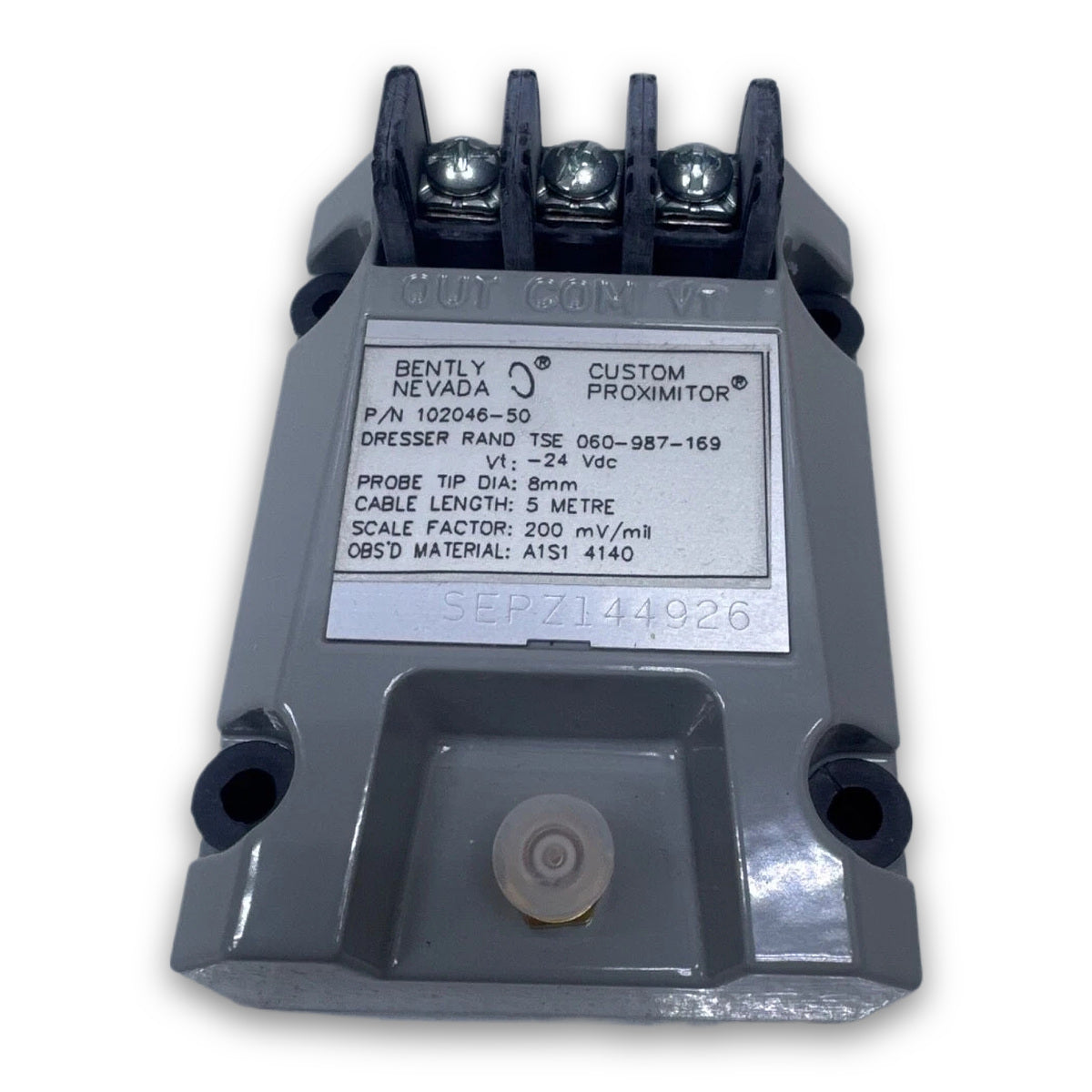

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Nhà sản xuất	Bently Nevada
Kiểu máy	330100
Mã linh kiện	102046-50
Mã linh kiện khách hàng	Dresser Rand TSE 060-987-169
Điện áp nguồn (Vt)	-24 Vdc
Đường kính đầu dò	8 mm
Chiều dài cáp hệ thống	5 MÉT
Hệ số tỷ lệ	200 mV/mil
Vật liệu được quan sát	AISI 4140
Phân loại khu vực nguy hiểm	Loại I, Phân khu 1 Exia, Nhóm A, B, C, D; Loại I, Phân khu 2, Nhóm A, B, C & D
Mã nhiệt độ vận hành	T4A (Ta = 100 độC), T5 (Ta = 65 độC)

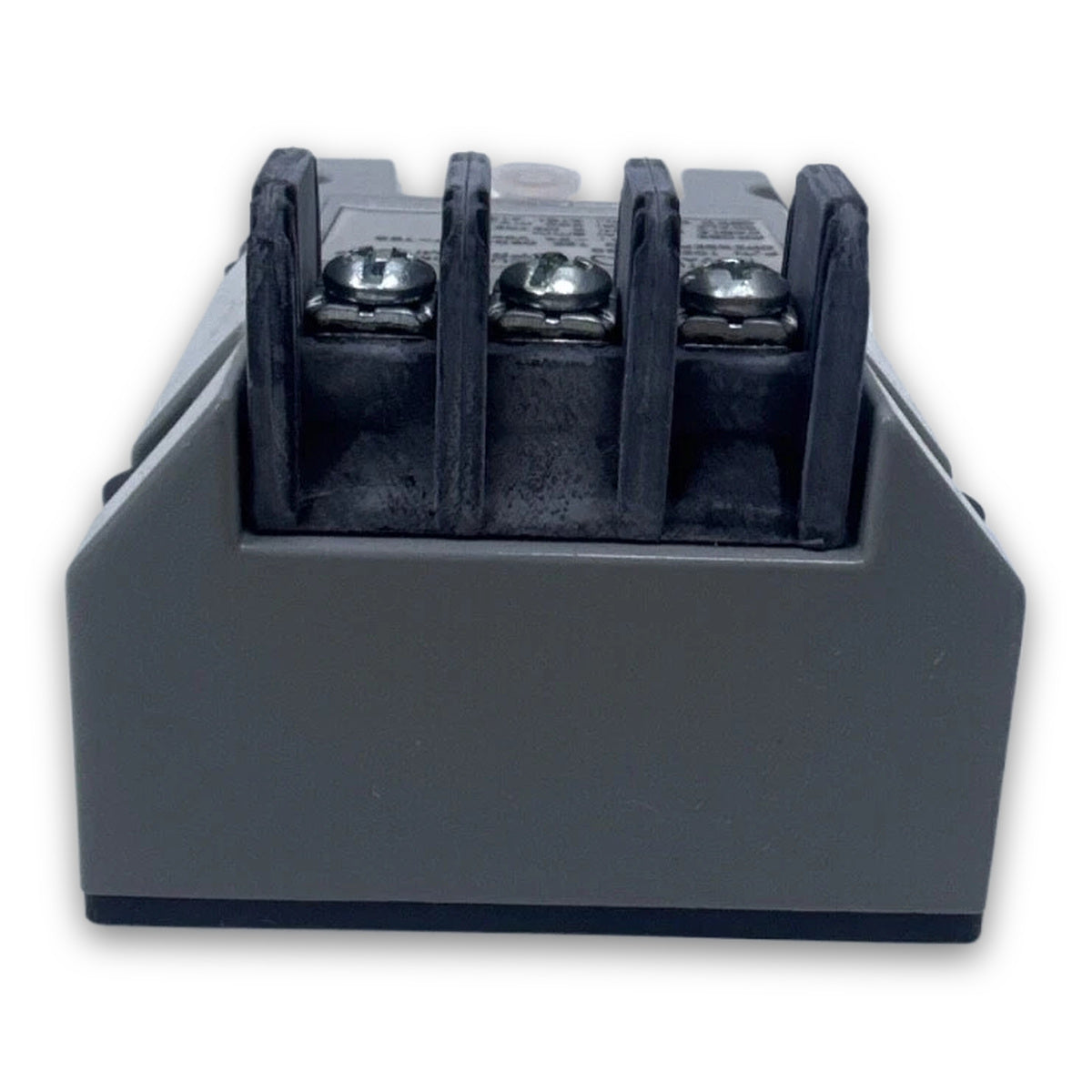

Kết nối/Giao diện

Chân đầu nối	Chức năng
OUT	Đường tín hiệu đầu ra
COM	Chung / Mass mạch
Vt	Điện áp nguồn (đầu vào -24 Vdc)

Hướng dẫn lắp đặt

Đảm bảo dây nguồn phù hợp với điện áp vận hành -24 Vdc được chỉ định.
Lắp đặt theo bản vẽ lắp đặt DWG CA22000 để đáp ứng yêu cầu đối với khu vực nguy hiểm.
Duy trì các kết nối sạch và chặt tại các đầu nối trên khối đầu cuối được đánh dấu OUT, COM và Vt.
Đảm bảo chiều dài cáp thực tế khớp với định mức hệ thống 5 mét để đạt độ chính xác hiệu chuẩn tối ưu.
Xác minh khả năng tương thích của vật liệu mục tiêu với AISI 4140 để ngăn ngừa lỗi hệ số tỷ lệ.

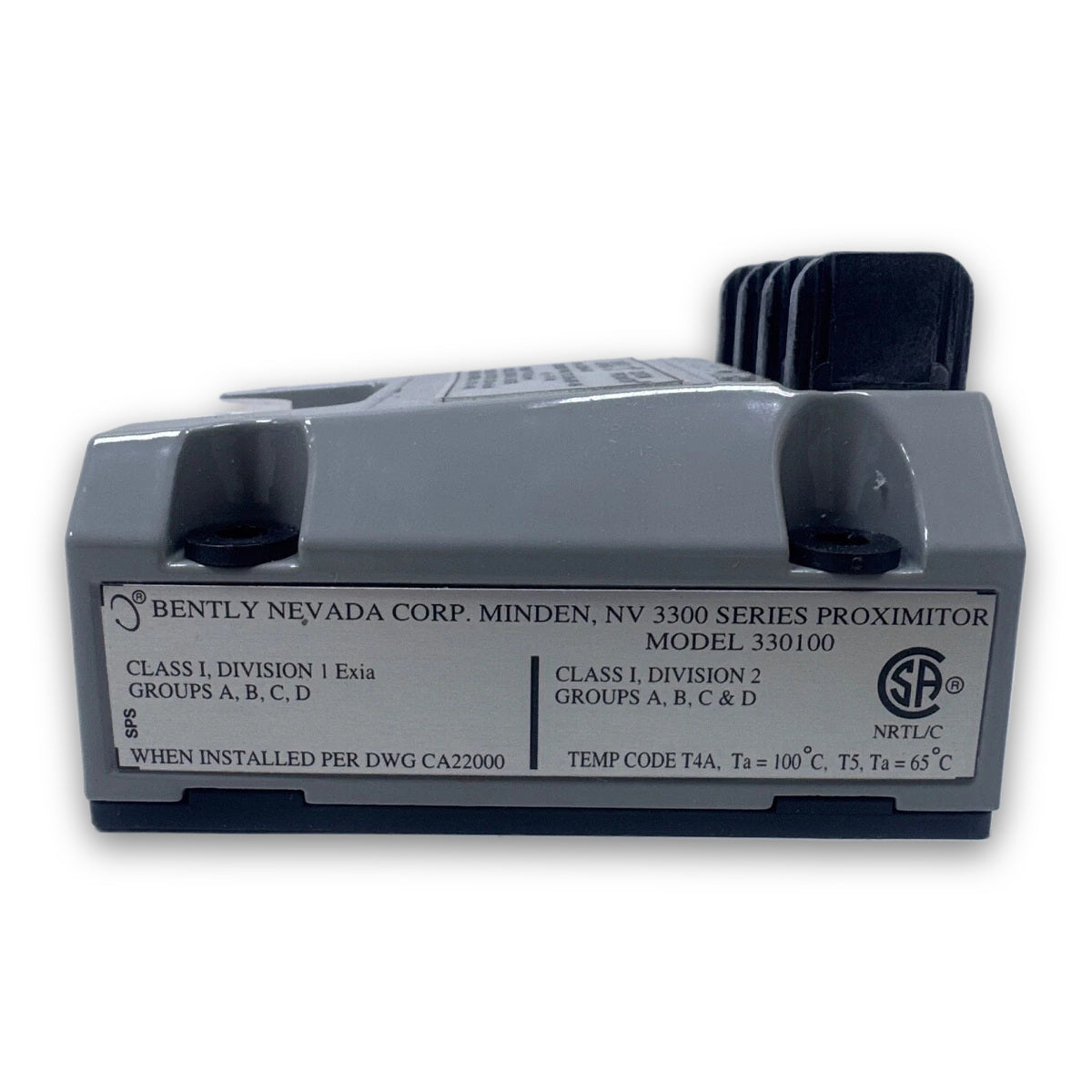

Tuân thủ và chứng nhận

CSA NRTL/C Loại I, Phân khu 1 Exia, Nhóm A, B, C, D
CSA NRTL/C Loại I, Phân khu 2, Nhóm A, B, C & D

FAQ

Mô-đun yêu cầu điện áp nguồn bao nhiêu để hoạt động?

Thiết bị yêu cầu nguồn điện áp -24 Vdc được cấp giữa các đầu nối Vt và COM.

Kích thước đầu dò và chiều dài cáp nào phù hợp với hiệu chuẩn này?

Mô-đun được hiệu chuẩn cho đường kính đầu dò 8 mm và tổng chiều dài cáp của hệ thống là 5 mét.

Cần vật liệu mục tiêu nào để đáp ứng chính xác hệ số tỷ lệ?

Thiết bị được hiệu chuẩn sẵn dành riêng cho vật liệu mục tiêu quan sát AISI 4140, với hệ số tỷ lệ 200 mV/mil.
