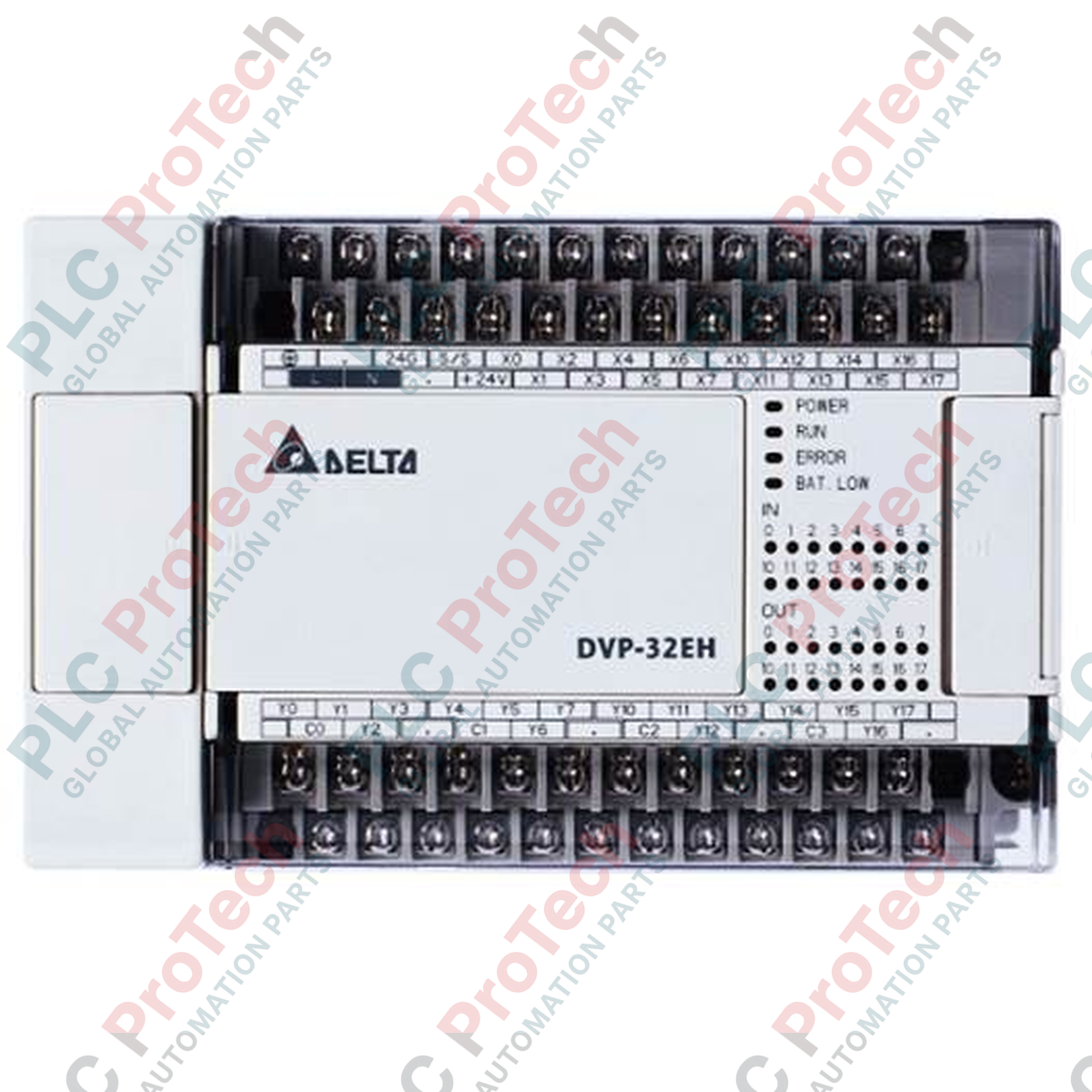

DELTA DVP32EH00R3-L Dòng PLC rơ-le DVP-EH3 nâng cao

Tổng quan về tối ưu hóa quy trình hiệu suất cao

DVP32EH00R3-L (DVP32EH00R3-L) là bộ xử lý chính mật độ cao, tiên tiến, được thiết kế trong dòng bộ điều khiển logic khả trình DVP-EH3 cao cấp của Delta. Được tối ưu hóa cho việc phối hợp máy nhiều trục tốc độ cao và các hệ thống tự động hóa sử dụng nhiều thiết bị đo lường, bộ điều khiển 32 điểm này tích hợp một engine xử lý hai nhân băng thông cao để thực hiện các phép toán số học và logic phức tạp với thời gian quét tối thiểu. Trong những môi trường nhà máy khắt khe như dây chuyền chế biến thực phẩm tự động, hệ thống phân loại tốc độ cao, cụm định lượng hóa chất và các khu vực hệ thống HVAC trung tâm, DVP32EH00R3-L duy trì khả năng lặp lại quy trình tuyệt đối và giảm thời gian ngừng hoạt động ngoài dự kiến của cơ sở nhờ các thanh ghi định vị điều khiển bằng phần cứng cùng các hàng rào cách ly điện từ chắc chắn. Phần mở rộng phần cứng "-L" tích hợp báo hiệu các cấu hình mạng fieldbus chuyên dụng, bảo đảm tích hợp liền mạch vào các kiến trúc điều khiển phân tán.

I/O tốc độ cao & Kiến trúc phần cứng

Bố trí điện tử bên trong của bộ xử lý EH3 32 điểm này được thiết kế riêng cho việc thực thi kỹ thuật số đồng thời và thu nhận xung tần số cao:

• Cấu hình I/O số đối xứng: Được trang bị 32 kênh vật lý tích hợp, chia đều thành 16 đầu vào kỹ thuật số (24 VDC) và 16 khối thực thi rơ-le cơ học hạng nặng.

• Bộ đếm tốc độ cao đa kênh: Tích hợp các bộ đếm phần cứng chuyên dụng có khả năng tiếp nhận tần số đầu vào lên đến 200 kHz, cho phép theo dõi chính xác các encoder quay gia tăng độ phân giải cao.

• Tiếp điểm rơ-le công suất cao: Được trang bị các ngõ ra rơ-le điện từ chắc chắn, có khả năng đóng cắt trực tiếp dòng tải AC và DC, loại bỏ nhu cầu sử dụng rơ-le trung gian cho các cuộn dây công tắc tơ tiêu chuẩn.

• Lõi logic hai nhân nâng cao: Sử dụng kiến trúc hai bộ xử lý, trong đó một nhân tập trung hoàn toàn vào các vòng lặp chuyển động, đếm và truyền thông tốc độ cao, còn nhân thứ hai xử lý tuần tự khối lập trình thang chính.

Các thông số kỹ thuật quan trọng

Ma trận thông số hiệu suất dưới đây trình bày chi tiết các giới hạn cơ khí, điện và môi trường đã được xác minh trong quá trình thiết kế hệ thống thiết bị:

Cơ sở kiến thức kỹ thuật & Các câu hỏi thường gặp

Các giới hạn về chuyển mạch điện và tuổi thọ sử dụng của các đầu ra rơ-le vật lý là gì?

Các rơ-le điện từ tích hợp có định mức chịu điện áp tối đa 250 VAC hoặc 30 VDC, với dòng điện liên tục cực đại 2,0 A trên mỗi đường đầu nối chung. Khi chịu tải thuần trở đầy đủ, các tiếp điểm có tuổi thọ cơ học khoảng 5.000.000 lần đóng cắt. Khi điều khiển tải cảm (chẳng hạn cuộn công tắc tơ công suất lớn hoặc van điện từ thủy lực), kỹ sư phải đấu thêm mạch dập RC song song với tải AC hoặc đi-ốt tự do song song với tải DC để loại bỏ hồ quang điện áp và ngăn tiếp điểm bị hàn sớm.

Biến thể mẫu "-L" cải thiện khả năng truyền thông như thế nào so với các đế EH3 tiêu chuẩn?

Ký hiệu "-L" cho biết khối bộ xử lý được trang bị tại nhà máy phần cứng truyền thông tiên tiến hoặc cấu hình giao thức nâng cao. Bên cạnh việc duy trì các giao diện RS-232 và RS-485 độc lập tiêu chuẩn, mẫu này tối ưu hóa việc định tuyến bus nội bộ cho hoạt động trao đổi dữ liệu mật độ cao và thăm dò ở tốc độ baud cao, rất phù hợp với các mạng phân tán kết nối nhiều biến tần hoặc giao diện người-máy (HMI).

Mẫu có ngõ ra rơ-le này có thể được sử dụng để tạo chuỗi xung điều khiển servo không?

Không. Vì các tiếp điểm rơ-le cơ học có tốc độ phản hồi chậm hơn và hiện tượng nảy tiếp điểm vật lý (thường cần 10 ms đến 15 ms cho mỗi lần chuyển trạng thái), chúng không thể tạo ra các chuỗi xung tần số cao cỡ kilohertz cần thiết để điều khiển bộ khuếch đại servo AC hoặc bộ điều khiển động cơ bước. Đối với các ứng dụng chuyển động yêu cầu điều khiển định vị bằng chuỗi xung, phải sử dụng biến thể có ngõ ra transistor (chẳng hạn như DVP48EH00T3).

Hướng dẫn chạy thử tại hiện trường & an toàn

• Quy trình che chắn tín hiệu tốc độ cao: Để bảo vệ các bộ đếm phần cứng đầu vào 200 kHz khỏi nhiễu điện từ (EMI), hãy đi toàn bộ dây encoder và cảm biến qua cáp thiết bị đo xoắn đôi có lớp che chắn liên tục. Nối chặt lưới bện đồng tại một điểm duy nhất bên trong vỏ tủ. Giữ các đường dây điện áp thấp này cách cáp nguồn AC dòng điện cao hoặc dây nguồn động cơ VFD tối thiểu 150 mm trong các máng đi dây của tủ.

• Khoảng cách tản nhiệt trên thanh DIN: Lắp khung bộ xử lý theo chiều ngang lên thanh DIN 35 mm chắc chắn bên trong tủ điều khiển. Để duy trì khả năng tản nhiệt đối lưu tự nhiên hiệu quả qua các cuộn dây rơ-le bên trong và mạch xử lý, hãy duy trì vùng an toàn có khoảng hở cố định tối thiểu 50 mm phía trên và phía dưới vỏ PLC. Xác minh rằng nhiệt độ không khí môi trường bên trong tủ không vượt quá giới hạn vận hành tối đa 55 độ C.

• Lọc và bảo vệ nguồn điện lưới AC: Kết nối các đường dây điện vận hành 100-240 V AC qua một khối cầu chì an toàn độc lập, loại nổ chậm. Nối trực tiếp hệ thống tiếp địa chính của cơ sở với đầu nối đất chuyên dụng của PLC bằng dây dẫn tiết diện lớn, trở kháng thấp để chuyển hướng an toàn nhiễu chế độ chung ra xa các linh kiện điện tử bên trong.
