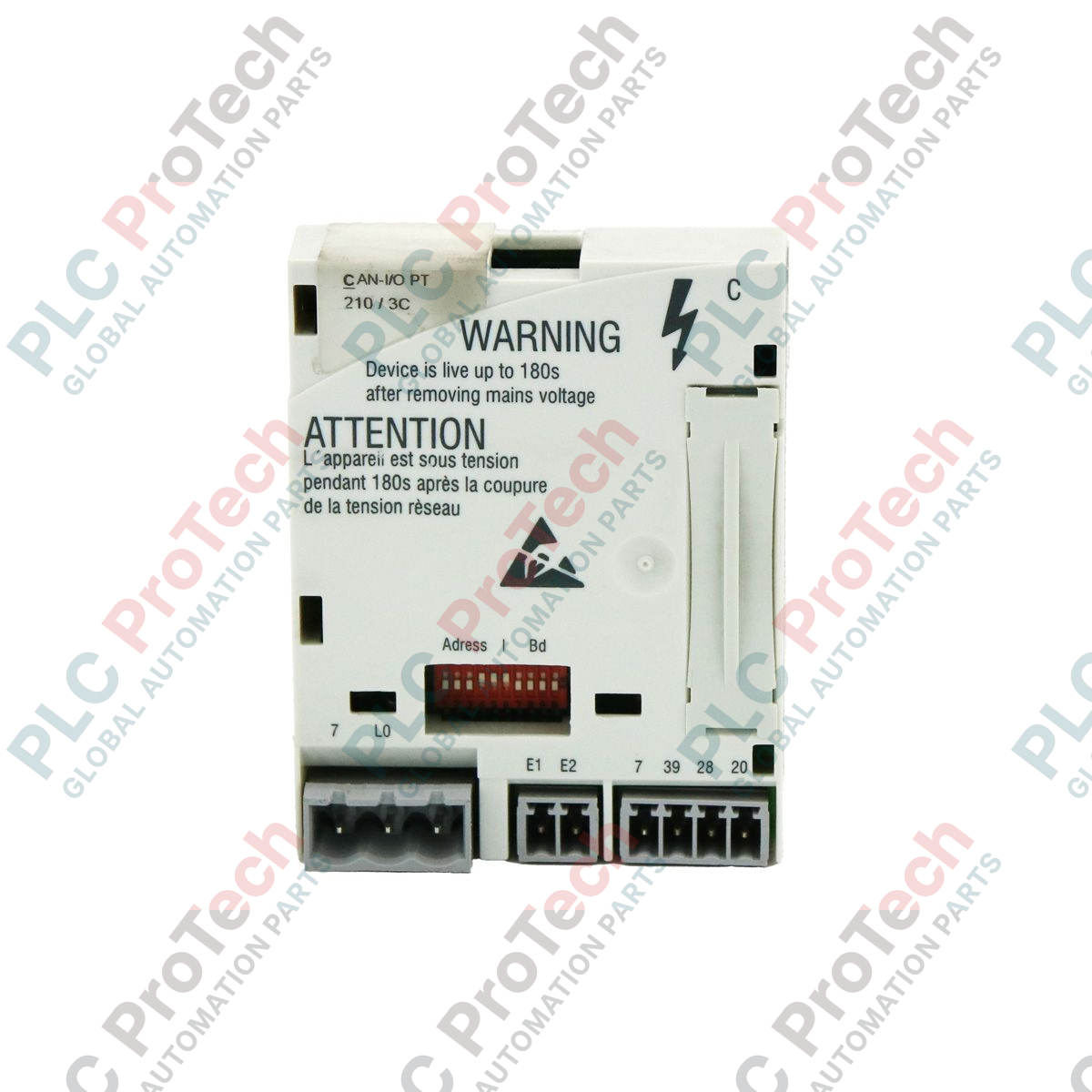

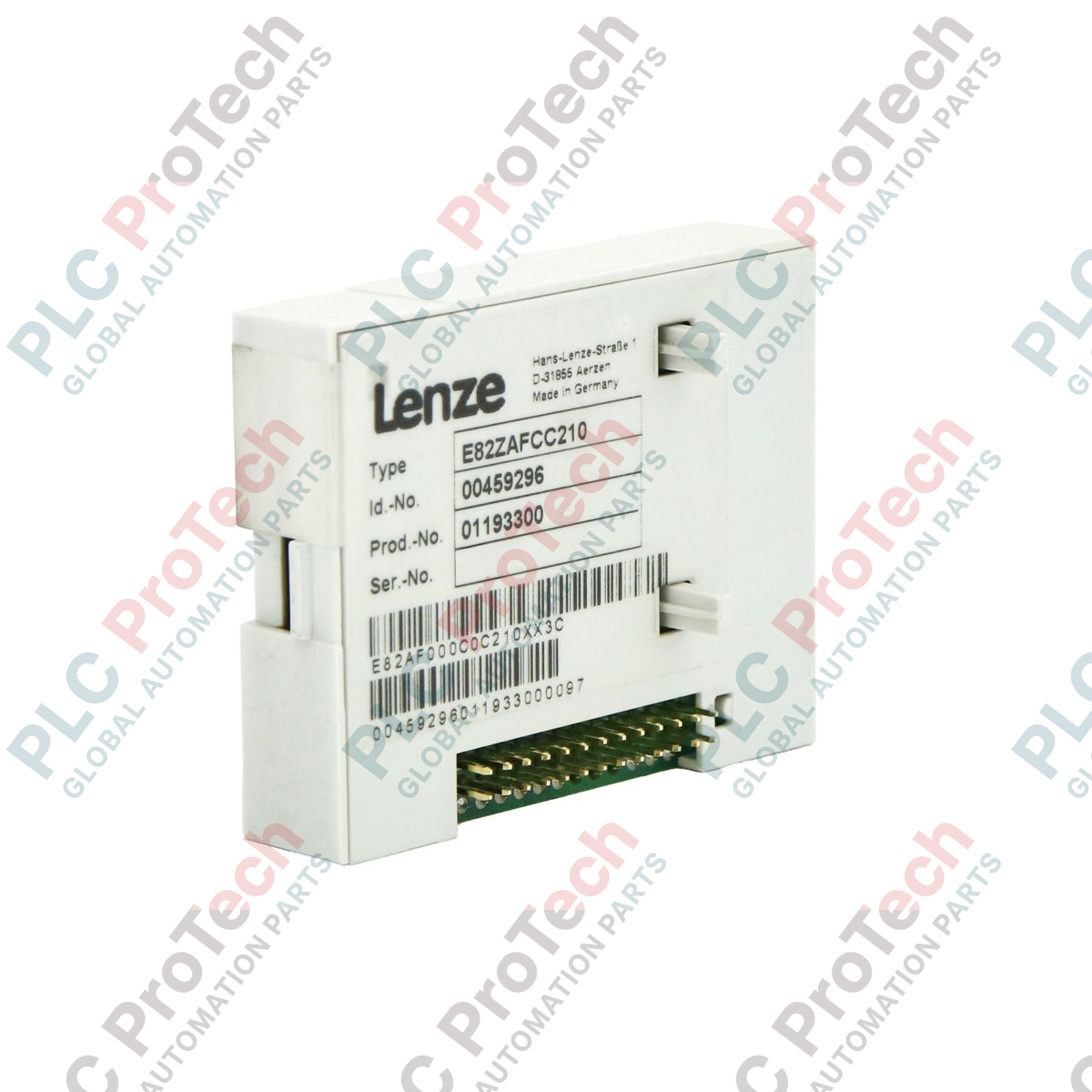

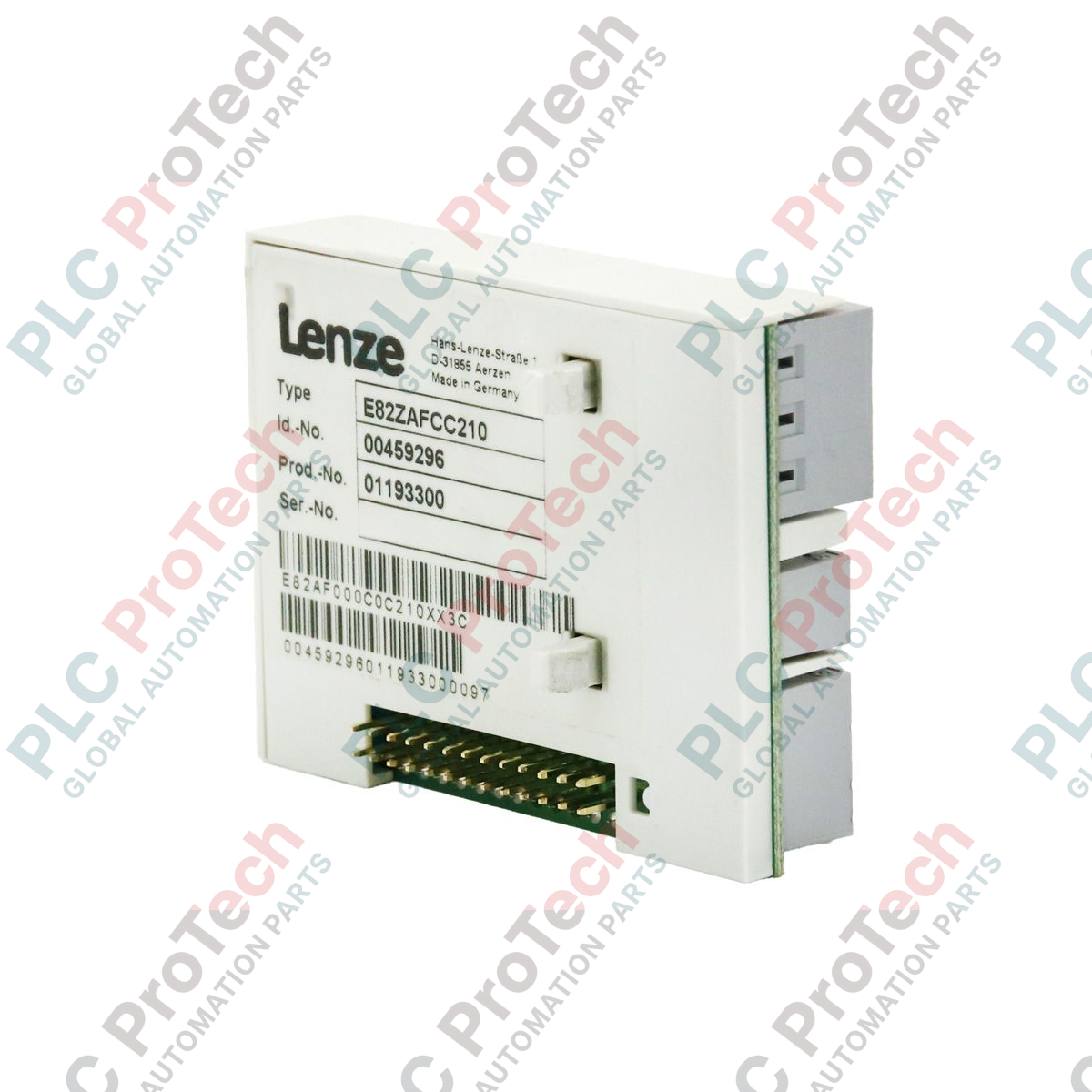

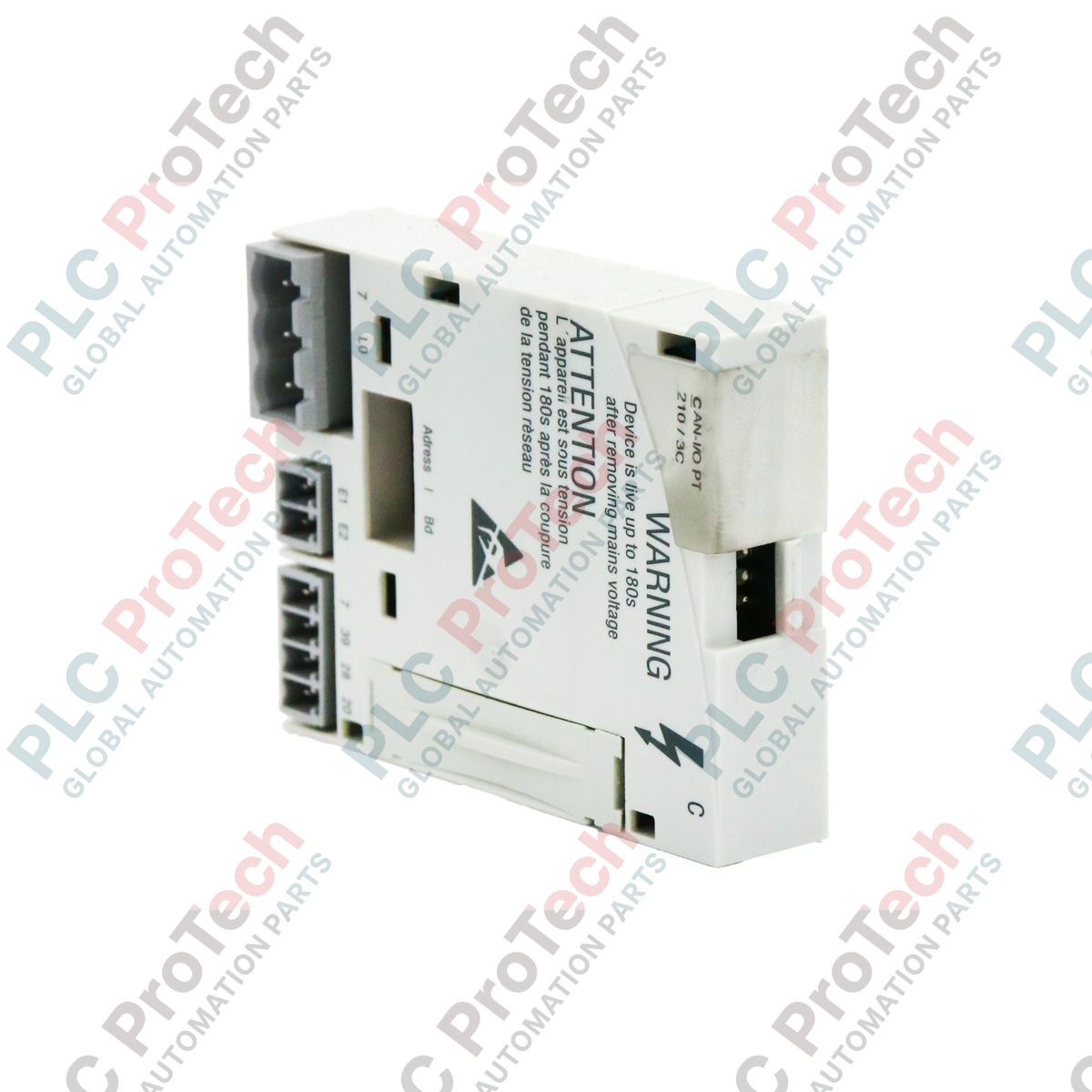

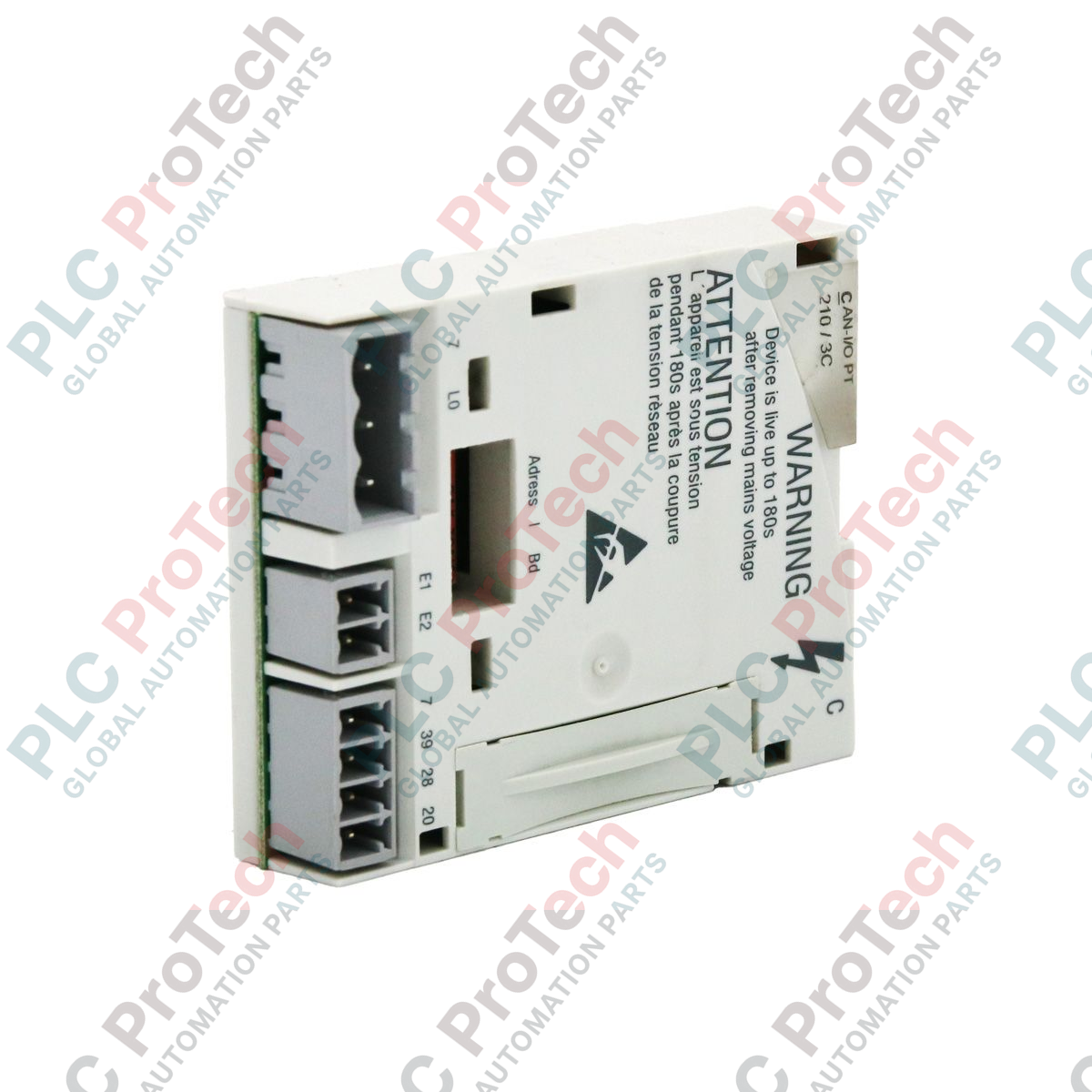

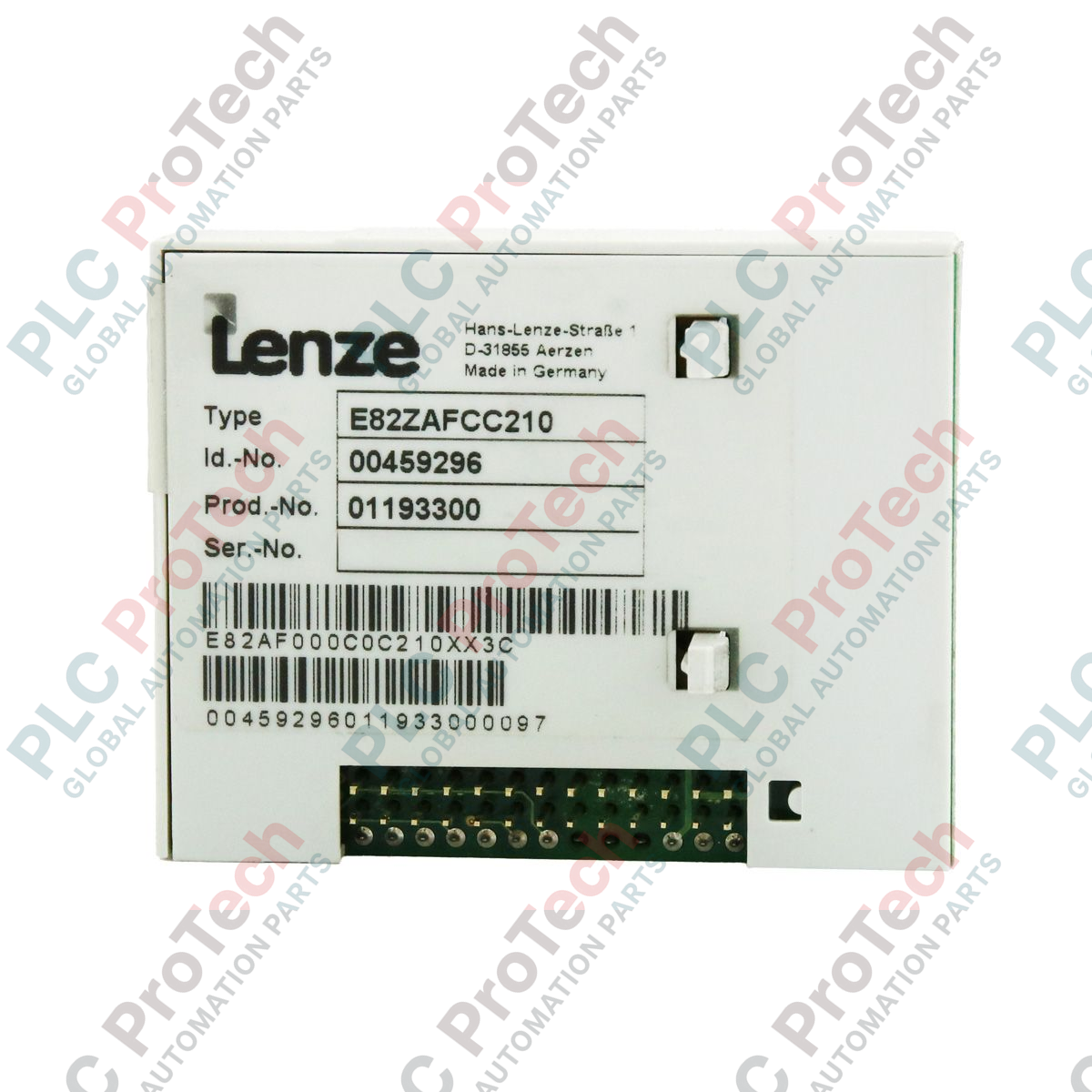

E82ZAFCC210 Mô-đun chức năng CAN I/O Lenze dòng 8200

Tổng quan sản phẩm

 E82ZAFCC210 (E82ZAFCC210) là mô-đun chức năng CAN I/O hiệu suất cao, được thiết kế như một phụ kiện mở rộng thiết yếu cho các biến tần dòng Lenze 8200 và biến tần tần số 8200 motec. Thiết bị dạng cắm này cho phép điều khiển phân tán nâng cao nhờ cung cấp giao diện truyền thông CANopen trực tiếp cùng các khả năng I/O chuyên dụng bổ sung (phiên bản "PT"). Với trọng lượng chỉ 0,10 kg, mô-đun được thiết kế để lắp vào khe chức năng tiêu chuẩn của biến tần, biến một bộ truyền động độc lập thành một nút thông minh được kết nối mạng, có khả năng trao đổi dữ liệu theo thời gian thực với PLC và các bộ truyền động khác. Là một thành phần quan trọng trong tự động hóa công nghiệp B2B,  E82ZAFCC210 thường được sử dụng trong các hệ thống xử lý vật liệu đồng bộ, máy đóng gói và thiết kế nhà máy dạng mô-đun, nơi trí tuệ cục bộ và việc giảm dây dẫn có ý nghĩa then chốt.

Cấu hình kỹ thuật

Kiến trúc của  E82ZAFCC210 tập trung quanh giao diện bus hệ thống CANopen mạnh mẽ, cho phép truyền dữ liệu tuần hoàn và không tuần hoàn tốc độ cao. Ký hiệu "PT" thường đề cập đến khả năng hỗ trợ tích hợp cho các cấu hình I/O cụ thể hoặc logic "truyền qua", giúp định tuyến tín hiệu hiệu quả trong nền tảng 8200 Vector. Phần cứng được thiết kế với khả năng chống nhiễu EMI cấp công nghiệp và có dải đầu nối tiêu chuẩn để đấu dây hiện trường. Thiết bị hỗ trợ các cấu hình CANopen DS301 tiêu chuẩn, cho phép điều khiển biến tần thông qua các Đối tượng Dữ liệu Quy trình (PDO) và cấu hình thông qua các Đối tượng Dữ liệu Dịch vụ (SDO). Đèn LED chẩn đoán tích hợp cung cấp xác nhận trực quan tức thời về trạng thái bus CAN và tình trạng của mô-đun bên trong, giúp giảm đáng kể thời gian chạy thử và khắc phục sự cố tại hiện trường.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

E82ZAFCC210 có cần nguồn điện bên ngoài không?

Không. Mô-đun được cấp nguồn trực tiếp thông qua giao diện bus hệ thống bên trong của biến tần dòng 8200. Tuy nhiên, hãy đảm bảo biến tần đã được tắt nguồn trong quá trình lắp đặt để bảo vệ các bộ thu phát kỹ thuật số.

Làm thế nào để cấu hình địa chỉ nút CAN cho mô-đun này?

Địa chỉ nút (Node ID) và tốc độ baud thường được thiết lập thông qua các tham số trong biến tần dòng 8200 bằng bàn phím (EMZ8201BB) hoặc phần mềm Global Drive Control (GDC). Các mã tham số thường dùng để cấu hình CAN bao gồm C0350 (Node ID) và C0351 (Tốc độ baud).

Mô-đun này có thể được sử dụng cho các tác vụ điều khiển liên quan đến an toàn không?

E82ZAFCC210 là mô-đun truyền thông và I/O tiêu chuẩn. Mặc dù có thể truyền dữ liệu trạng thái, đây không phải là mô-đun an toàn được chứng nhận (như mô-đun STO). Tất cả chức năng dừng quan trọng về an toàn phải được triển khai bằng phần cứng an toàn chuyên dụng.

Hướng dẫn kỹ thuật và lắp đặt

• Yêu cầu đấu cuối bus: Trong mạng CANopen, hai đầu vật lý của cáp trục phải được đấu cuối bằng điện trở 120 Ohm mắc giữa CAN_High và CAN_Low. Nếu E82ZAFCC210 là nút cuối trên đường truyền, hãy đảm bảo lắp điện trở đấu cuối tại các đầu nối của mô-đun để ngăn phản xạ tín hiệu.

• Che chắn và cấu trúc mạng: Chỉ sử dụng cáp xoắn đôi có che chắn được chứng nhận cho CANopen. Lớp che chắn nên được nối đất tại một điểm duy nhất, thường là tại PLC chủ hoặc thông qua tấm che chắn EMC của biến tần. Duy trì cấu trúc tuyến tính nghiêm ngặt (daisy-chain); tránh các nhánh rẽ dài (nhánh rẽ > 0.3m ở tốc độ 1Mbit) vì chúng gây lỗi định thời và làm gián đoạn bus.

• Cảnh báo cắm nóng mô-đun: E82ZAFCC210 không hỗ trợ thay nóng. Luôn ngắt nguồn điện lưới và chờ bus DC của biến tần xả điện (ít nhất 5 phút) trước khi lắp hoặc tháo mô-đun. Không tuân thủ có thể gây hư hỏng vĩnh viễn cho bus truyền thông bên trong của biến tần.
