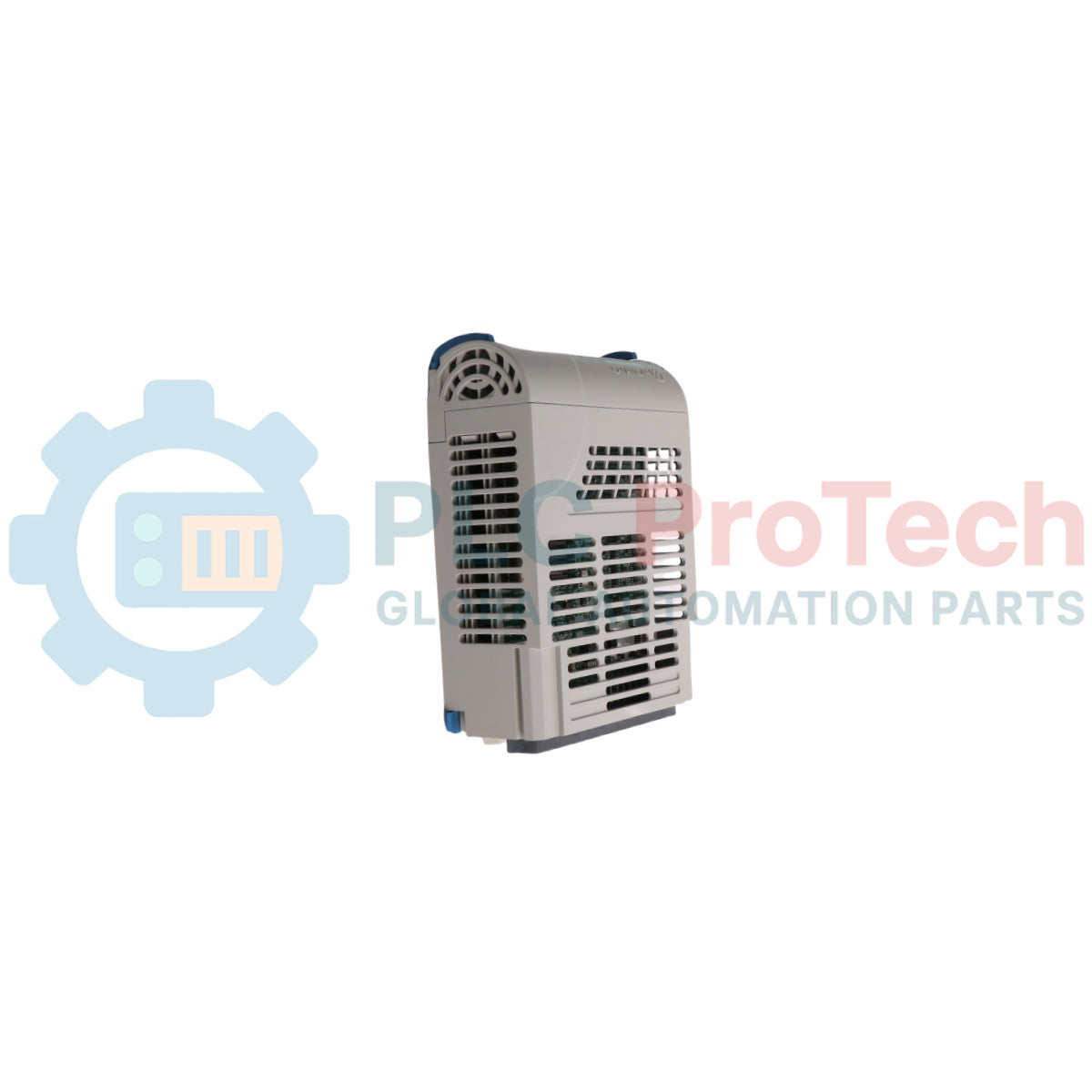

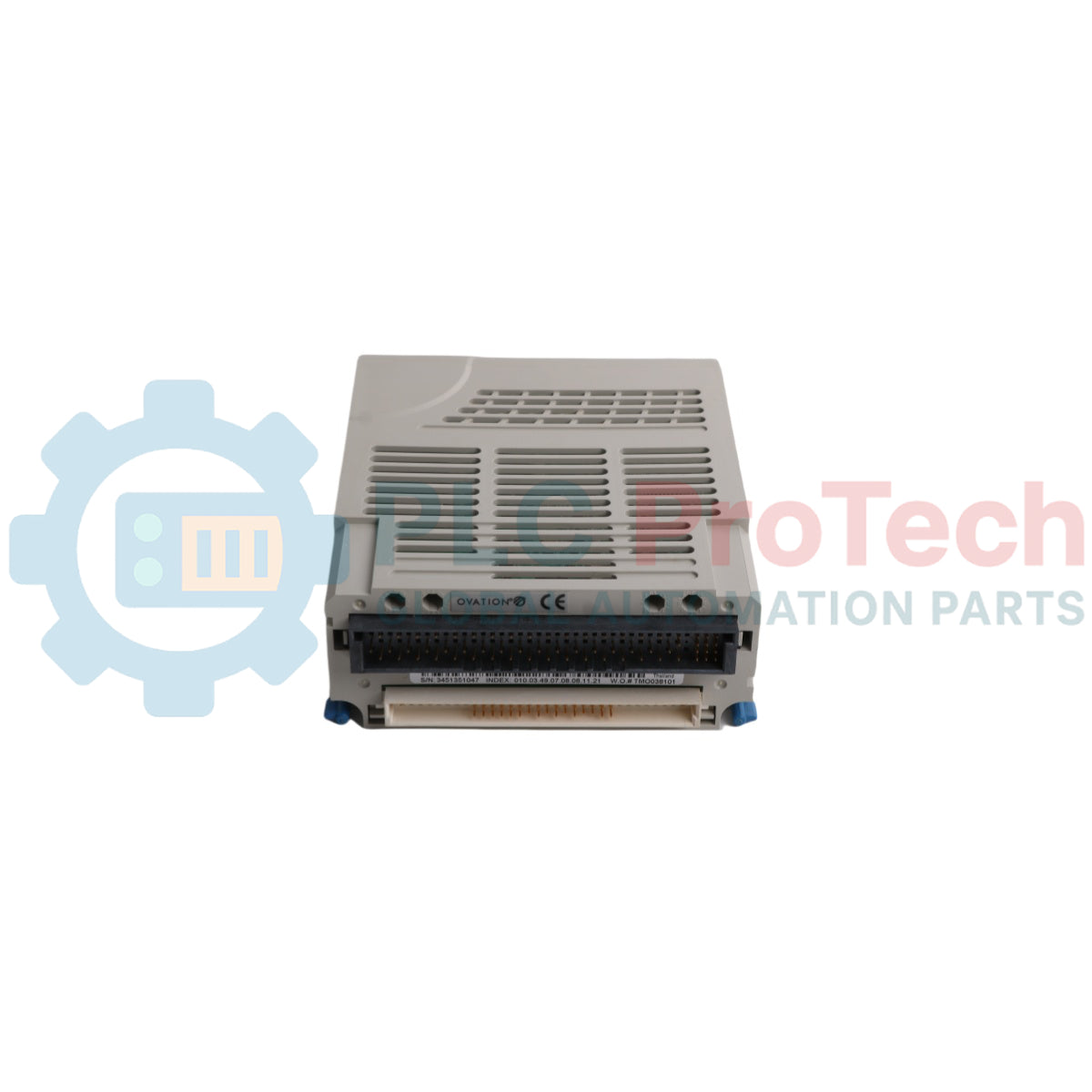

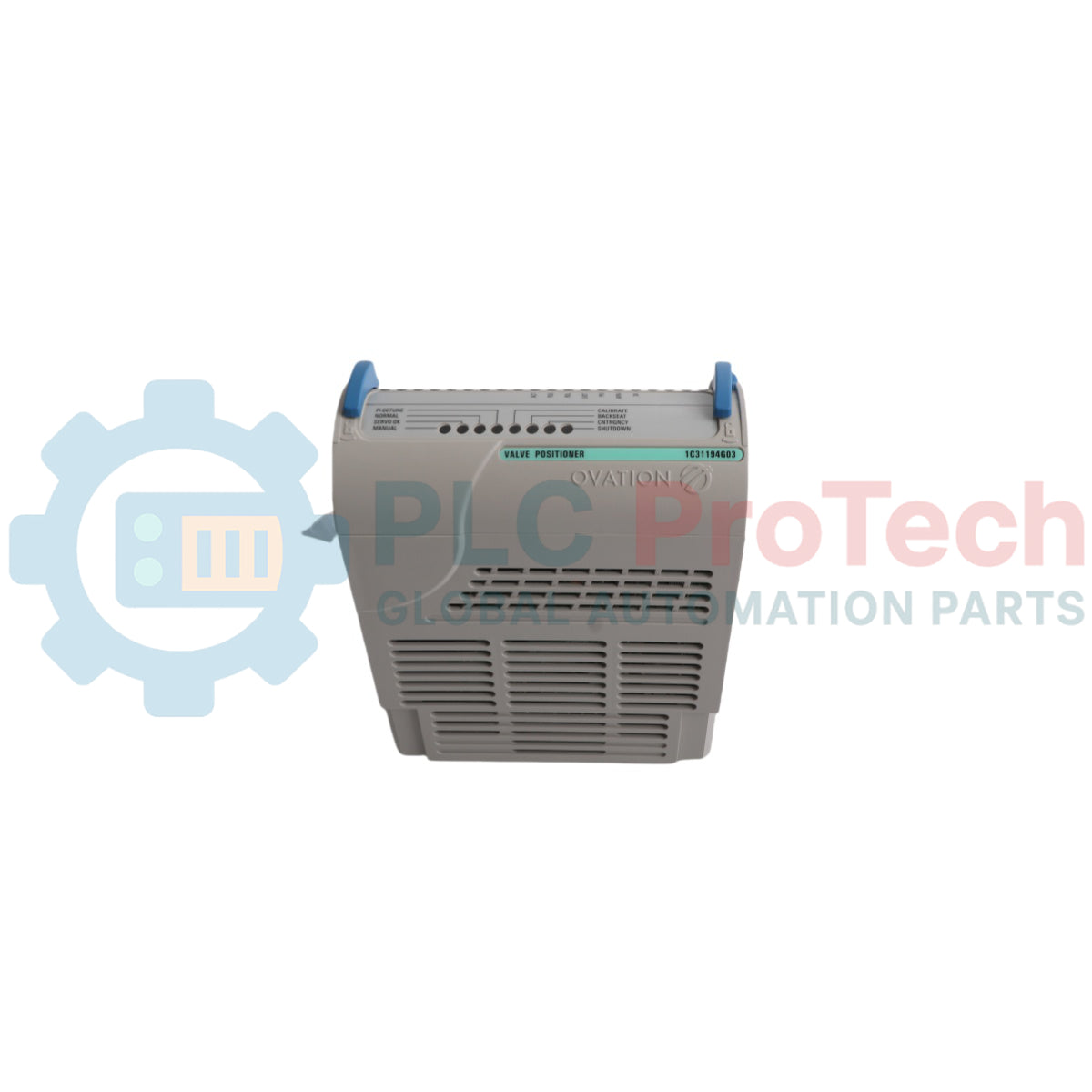

Mô-đun điện tử bộ định vị van Emerson Ovation 1C31194G03

Tổng quan sản phẩm

1C31194G03 (1C31194G03) là Mô-đun Điện tử Định vị Van được sử dụng trong hệ thống điều khiển phân tán Emerson Ovation để định vị van điện-thủy lực trong tua-bin hơi, hệ thống điều khiển lò hơi và các môi trường điều chỉnh quy trình quan trọng. Mô-đun này tạo tín hiệu kích thích LVDT và xử lý phản hồi vị trí để duy trì chuyển động van ổn định trong quá trình chuyển tải, khởi động và dừng bảo vệ. Mô-đun hoạt động như thành phần điều hòa tín hiệu chính trong phân hệ định vị van và giao tiếp trực tiếp với mô-đun personality 1C31197 để tạo thành kênh điều khiển cơ cấu chấp hành vòng kín. Trong các ứng dụng điều khiển tua-bin, đầu ra kích thích ổn định giúp bảo đảm hoạt động có thể dự đoán của van servo và ngăn dao động hoặc trôi vị trí, những hiện tượng có thể gây ứng suất cơ học hoặc thời gian ngừng hoạt động ngoài kế hoạch.

Phiên bản G03 thuộc dòng mô-đun điện tử 1C31194 và tuân theo cùng dải hiệu suất điện được xác định cho phân hệ định vị van Ovation.

Cấu hình kỹ thuật

1C31194G03 hoạt động như lớp điều khiển điện tử chịu trách nhiệm tạo tín hiệu kích thích LVDT và xử lý tín hiệu phản hồi của cơ cấu chấp hành trong hệ thống định vị van Ovation.

Các đặc điểm kiến trúc cốt lõi gồm:

• Bộ tạo tín hiệu kích thích LVDT

• Xử lý phản hồi vị trí vi sai

• Giao diện điều khiển một cơ cấu chấp hành

• Hỗ trợ dự phòng trong kiến trúc điều khiển Ovation

• Cách ly điện môi cao giữa giao diện hiện trường và bus bộ điều khiển

• Giao diện truyền thông nối tiếp để chẩn đoán và hiệu chuẩn

• Tương thích với tất cả mô-đun personality 1C31197

Mô-đun này giao tiếp giữa bộ điều khiển Ovation và một cơ cấu chấp hành servo điện-thủy lực tại hiện trường. Mô-đun dựa vào thuật toán của hệ thống điều khiển để quản lý các tham số hiệu chuẩn và tinh chỉnh nhằm định vị van ổn định.

Thông số kỹ thuật

Các thông số này được lấy trực tiếp từ định nghĩa phân hệ định vị van trong tài liệu kỹ thuật Ovation.

Câu hỏi thường gặp về kỹ thuật

1C31194G03 có khác biệt về điện so với 1C31194G01 hoặc G02 không?

Không. Kiến trúc phần cứng cốt lõi vẫn giống nhau. Khác biệt thường liên quan đến phiên bản nội bộ hoặc cấu hình sản xuất hơn là đặc tính tín hiệu kích thích.

Mô-đun này có thể điều khiển bao nhiêu cơ cấu chấp hành?

Một cơ cấu chấp hành van servo điện-thủy lực cho mỗi kênh mô-đun.

1C31194G03 có thể được sử dụng trong hệ thống điều khiển tua-bin không?

Có. Mô-đun thường được sử dụng trong các ứng dụng điều tốc tua-bin hơi và định vị van nước cấp.

Lỗi cấu hình tại hiện trường phổ biến nhất là gì?

Lắp mô-đun personality không phù hợp với trở kháng cuộn dây servo, điều này có thể gây phản hồi van không ổn định.

Hướng dẫn kỹ thuật và lắp đặt

• Luôn xác minh mô-đun personality đã lắp phù hợp với trở kháng cuộn dây servo trước khi khởi động hệ thống.

• Duy trì thông gió cho tủ để giữ nhiệt độ bên trong dưới 60 độ C trong quá trình tua-bin vận hành liên tục.

• Thực hiện kiểm tra xác nhận hiệu chuẩn sau khi thay mô-đun để bảo đảm hoạt động định vị van ổn định.
