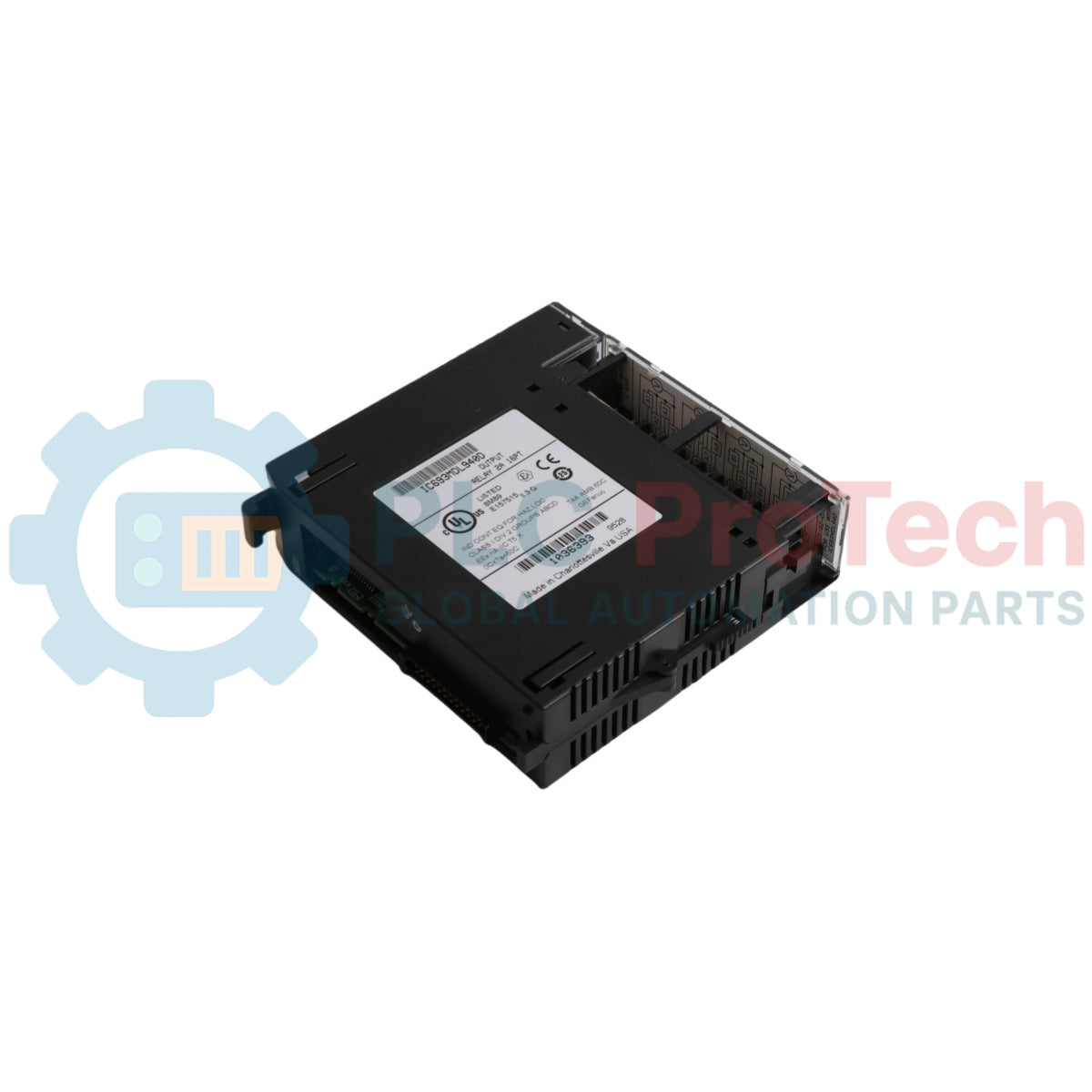

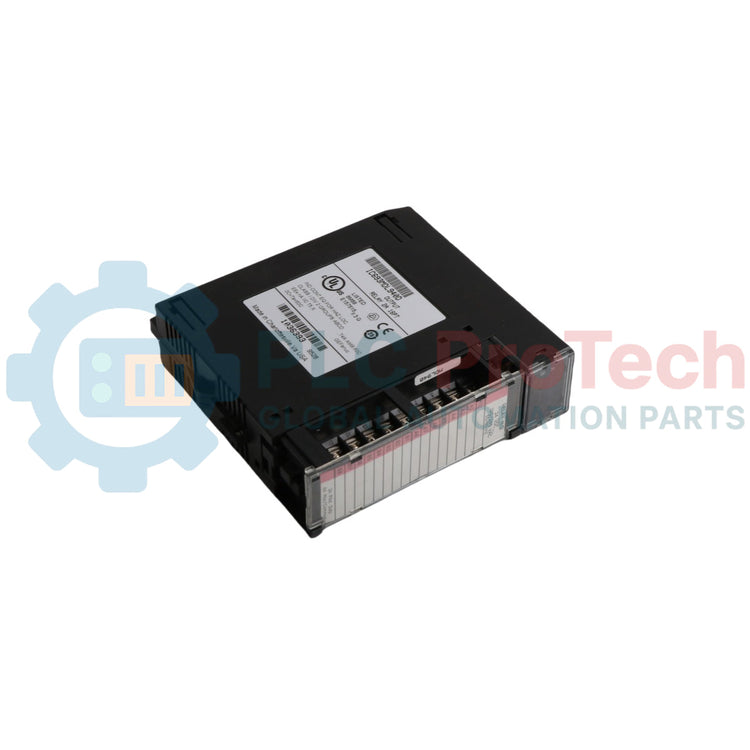

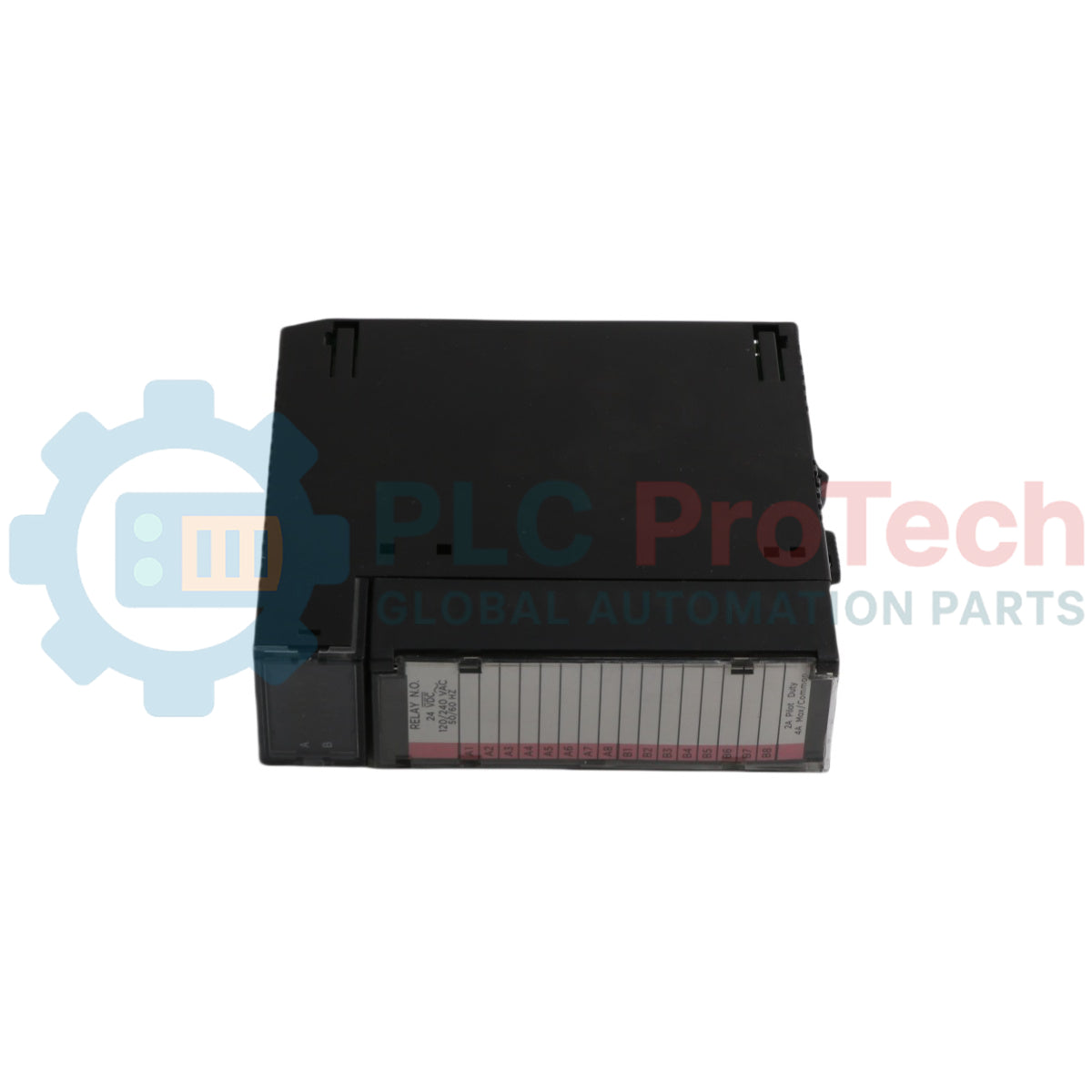

General Electric IC693MDL940 là Mô-đun đầu ra rơ-le công suất cao thuộc hệ sinh thái Bộ điều khiển logic khả trình (PLC) Series 90-30. Mô-đun này cung cấp 16 điểm đầu ra cách ly, sử dụng logic rơ-le “Form C” (Thường mở/Thường đóng) để điều khiển nhiều loại tải khác nhau. Các kỹ sư sử dụng mô-đun này để kết nối logic PLC điện áp thấp với các thiết bị hiện trường công suất cao như bộ khởi động động cơ, cuộn dây điện từ và đèn báo. Nhờ tạo ra sự cách ly vật lý giữa bus PLC bên trong và các mạch hiện trường bên ngoài, IC693MDL940 bảo vệ các thiết bị điện tử điều khiển nhạy cảm khỏi xung điện áp và nhiễu điện. Kiến trúc rơ-le cơ học chắc chắn bảo đảm khả năng đóng cắt đáng tin cậy trong các môi trường công nghiệp khắc nghiệt, bao gồm cơ sở xử lý nước và hệ thống phân phối điện cho dây chuyền lắp ráp.
Không giống các mô-đun tiêu chuẩn chỉ cung cấp tiếp điểm Thường mở, IC693MDL940 có 16 rơ-le Form C. Mỗi điểm đầu ra đều có một tiếp điểm Thường mở (NO) và một tiếp điểm Thường đóng (NC), cho phép triển khai các cấu hình liên động phức tạp và đấu dây an toàn khi hỏng mà không cần thêm rơ-le bên ngoài.
Kiến trúc mô-đun tích hợp hàng rào cách ly 1500V RMS giữa hệ thống dây phía hiện trường và mạch logic bảng nối sau. Thiết kế cách ly điện này ngăn các vòng lặp nối đất và bảo đảm rằng sự cố nghiêm trọng trong thiết bị hiện trường không làm ảnh hưởng đến CPU hoặc các mô-đun I/O khác trong giá đỡ.
Bản chất cơ học của các tiếp điểm cho phép mô-đun đóng cắt cả nguồn AC và DC. Mô-đun hoạt động hiệu quả trên dải điện áp rộng, từ tín hiệu DC 5V mức thấp đến 125V DC hoặc 240V AC, cung cấp giải pháp đa năng cho các tủ điều khiển có nhiều mức điện áp.
| Thông số | Chi tiết kỹ thuật |
| Số hiệu model | IC693MDL940 |
| Loại mô-đun | Đầu ra rơ-le (Form C) |
| Điểm đầu ra | 16 điểm (cách ly) |
| Điện áp hoạt động | 5 đến 250 VAC / 5 đến 125 VDC |
| Dòng tải | Tối đa 2.0 Ampe mỗi điểm |
| Tải tối đa mỗi mô-đun | 4.0 Ampe (tổng) |
| Thời gian đáp ứng (tối đa) | 15 ms (Bật/Tắt) |
| Mức tiêu thụ điện | 7 mA từ bus +5V / 135 mA từ bus rơ-le |
| Tuổi thọ tiếp điểm | 100.000 lần đóng cắt ở tải định mức |
| Đèn báo trạng thái | Đèn LED cho mỗi điểm (phía logic) |
Người dùng phải tháo khối đầu cuối có bản lề phía trước để thuận tiện cho việc đấu dây. Bảo đảm tất cả dây hiện trường tuân theo sơ đồ chân được chỉ định cho các đầu nối NO, NC và Common. Siết các đầu nối vít theo mô-men quy định để tránh phóng hồ quang trong điều kiện rung động cao.
Mặc dù mỗi điểm hỗ trợ 2A, tổng dòng điện của mô-đun không được vượt quá 4 Ampe. Các kỹ sư phải phân bổ tải dòng cao trên nhiều mô-đun hoặc sử dụng rơ-le trung gian bên ngoài nếu tổng dòng tiêu thụ có nguy cơ vượt quá giới hạn công suất của bảng nối sau.
Khi đóng cắt tải cảm (cuộn dây điện từ, công tắc tơ), hãy lắp các mạch dập xung bên ngoài—chẳng hạn như mạch RC cho AC hoặc đi-ốt chống sức điện động ngược cho DC—song song với tải. Biện pháp này kéo dài tuổi thọ cơ học của các tiếp điểm rơ-le bằng cách giảm thiểu hồ quang trong quá trình ngắt mạch.
IC693MDL940 nổi bật nhờ tuổi thọ cao và khả năng tích hợp “cắm là chạy” trong nền tảng GE Fanuc Series 90-30. Mô-đun hỗ trợ cắm nóng vào bất kỳ khe I/O còn trống nào (với điều kiện nguồn giá đỡ được ngắt và cấp lại theo các quy trình an toàn), khiến đây trở thành lựa chọn lý tưởng cho việc mở rộng hệ thống. Mạch logic bên trong sử dụng bus nguồn rơ-le +24V từ bộ nguồn PLC, bảo đảm cuộn dây rơ-le đóng chắc chắn ngay cả khi mạch điều khiển đang chịu tải xử lý lớn. Dãy đèn LED dễ quan sát cung cấp phản hồi chẩn đoán tức thời, cho phép đội ngũ bảo trì kiểm tra trạng thái đầu ra nhanh chóng trong quá trình khắc phục sự cố.
Q1: IC693MDL940 có cần nguồn điện bên ngoài cho các rơ-le không?
A1: Mô-đun lấy nguồn cho cuộn dây từ bus nguồn rơ-le DC +24V do bộ nguồn Series 90-30 cung cấp thông qua bảng nối sau. Tuy nhiên, nguồn điện được đóng cắt qua các tiếp điểm phải đến từ nguồn hiện trường bên ngoài.
Q2: Tôi có thể kết hợp điện áp AC và DC trên cùng một mô-đun không?
A2: Có. Vì mỗi điểm rơ-le được cách ly cơ học, bạn có thể đóng cắt các điện áp và cực tính khác nhau trên những điểm khác nhau, miễn là tuân thủ định mức điện áp của từng điểm.
Q3: Sự khác biệt giữa mô-đun này và mô-đun MDL930 là gì?
A3: MDL930 thường cung cấp các tiếp điểm “Form A” (Thường mở), trong khi MDL940 cung cấp các tiếp điểm “Form C” (Chuyển mạch), linh hoạt hơn đáng kể cho các sơ đồ đấu dây phức tạp.
Q4: Tôi nên xử lý thế nào nếu đèn LED đầu ra BẬT nhưng thiết bị hiện trường TẮT?
A4: Điều này có thể cho thấy cầu chì hiện trường bị đứt, dây hiện trường bị hỏng hoặc các tiếp điểm rơ-le bị mòn. Hãy kiểm tra tính liên tục giữa các đầu nối Common và NO khi đèn LED đang sáng.
