Tổng quan sản phẩm

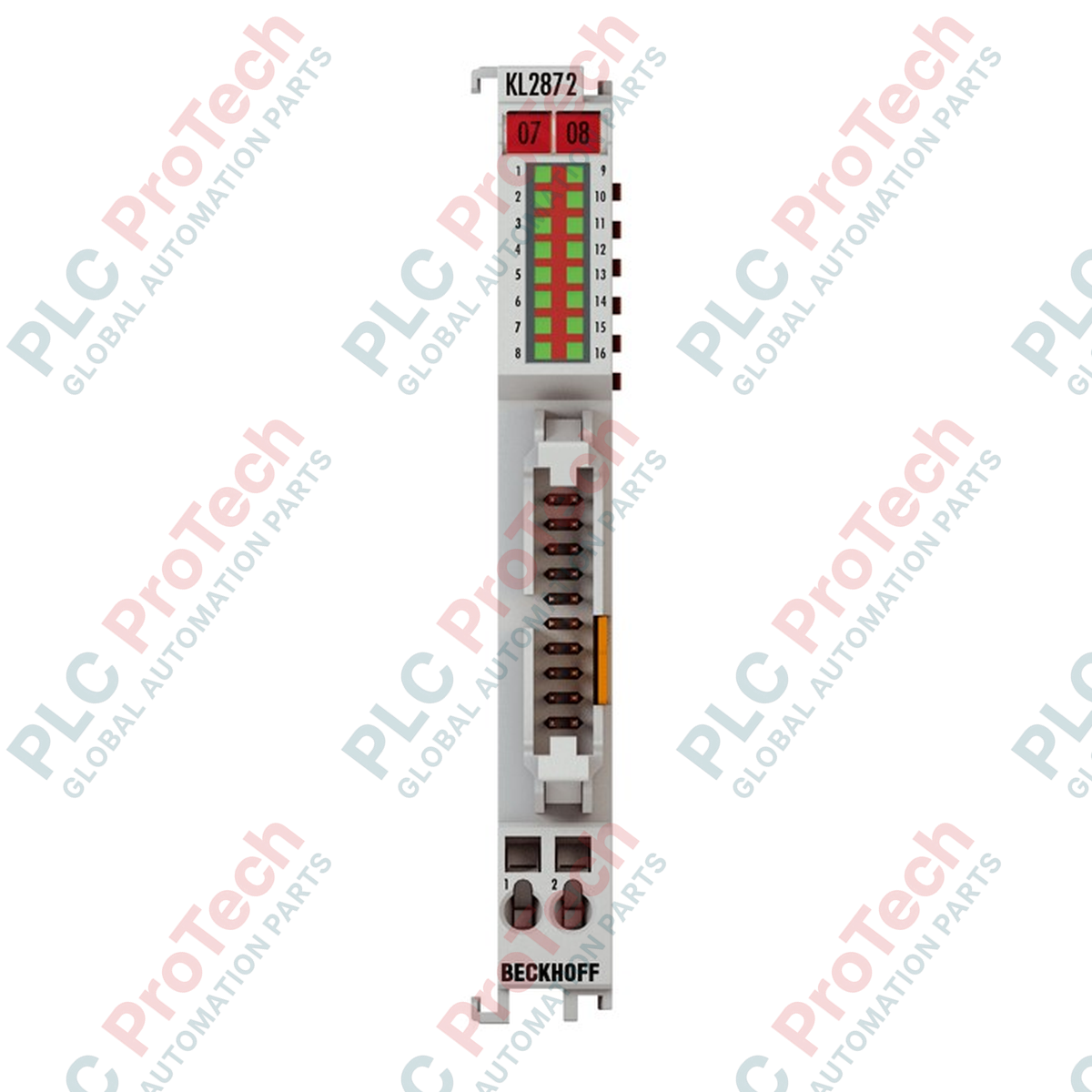

KL2872-0010 (KL28720010) là đầu cuối đầu ra kỹ thuật số 16 kênh mật độ cao, được thiết kế để kết nối hiệu quả với các thiết bị giao diện đa chân. Sử dụng công nghệ kết nối cáp dẹt dạng ribbon, đầu cuối này được thiết kế chuyên biệt để tích hợp nhanh các cụm van, mô-đun rơ-le và khối phân phối tín hiệu. Trong các ứng dụng công nghiệp phức tạp như điều khiển cụm phân phối khí nén, các trạm lắp ráp mô-đun và tự động hóa phòng thí nghiệm chuyên dụng, KL2872-0010 loại bỏ nhu cầu đấu dây điểm-điểm riêng lẻ, giúp giảm đáng kể thời gian lắp đặt và nguy cơ lỗi đấu dây. Mỗi trong số 16 kênh hỗ trợ dòng điện đầu ra lên đến 0,5 A và được bảo vệ hoàn toàn chống đoản mạch, mang đến giải pháp chắc chắn, nhỏ gọn để điều khiển tải thuần trở, tải cảm và tải đèn trong kiến trúc điều khiển tập trung.

Cấu hình kỹ thuật

KL2872-0010 hoạt động trên hệ thống K-bus và được trang bị giao diện cáp dẹt 20 chân. Giao diện này cho phép kết nối trực tiếp theo kiểu “một phích cắm” với 16 đầu ra kỹ thuật số, dùng chung dây nối đất và nguồn điện trên cáp ribbon. Mô-đun này hoàn toàn theo kiểu “cắm là chạy”, không yêu cầu địa chỉ phần cứng hoặc cài đặt cấu hình. Bên trong, đầu cuối cung cấp cách ly điện 500 V giữa logic K-bus và điện thế trường, đảm bảo các xung quá áp ở phía đầu ra không truyền ngược về bộ ghép bus hoặc PLC. Đối với hoạt động trong môi trường nguy hiểm, mô-đun được chứng nhận ATEX và IECEx (Ex ec IIC T4 Gc), phù hợp sử dụng tại các vị trí Zone 2.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Việc sử dụng phiên bản cáp dẹt dạng ribbon có những ưu điểm cụ thể nào so với các đầu cuối tiêu chuẩn?

KL2872-0010 được tối ưu hóa cho các ứng dụng “đa chân”. Thay vì tuốt và đấu nối 16 dây riêng lẻ, một cáp ribbon 20 chân duy nhất kết nối trực tiếp đầu cuối PLC với cụm van hoặc bo mạch phân phối được lắp ráp sẵn. Điều này giúp giảm diện tích chiếm dụng trong tủ điều khiển, đồng thời đảm bảo bảo trì nhanh và xây dựng máy theo mô-đun.

Thiết bị có được bảo vệ chống sức điện động ngược từ các van điện từ không?

Có, đầu cuối được thiết kế để điều khiển tải cảm. Tuy nhiên, năng lượng ngắt được giới hạn ở mức 100 mJ mỗi kênh. Đối với tải cảm rất lớn hoặc hoạt động đóng cắt tần số cao, nên kiểm tra khả năng tiêu tán năng lượng và nếu cần, bổ sung đi-ốt dập xung bên ngoài để bảo vệ các tầng đầu ra.

Bảo vệ chống đoản mạch hoạt động như thế nào khi xảy ra sự cố?

Mỗi kênh được bảo vệ riêng chống đoản mạch. Khi xảy ra sự cố, dòng điện đoản mạch được giới hạn ở mức dưới 7 A. Sau khi sự cố được khắc phục và bộ phận bảo vệ nhiệt bên trong nguội xuống, đầu ra sẽ trở lại hoạt động bình thường. Điều này ngăn một cuộn van điện từ bị lỗi làm ngừng toàn bộ mô-đun 16 kênh.

Hướng dẫn kỹ thuật và lắp đặt

• Tính toàn vẹn của cáp ribbon: Đảm bảo cáp dẹt 20 chân được bấm nối đúng cách và sử dụng bộ chống kéo. Công nghệ IDC (đầu nối xuyên qua lớp cách điện) tiêu chuẩn nhạy cảm với lực kéo cơ học; tránh uốn gấp cáp ribbon gần đầu nối để ngăn mất tín hiệu chập chờn.

• Phân phối nguồn: 16 đầu ra được cấp nguồn qua các tiếp điểm nguồn của đầu cuối. Đảm bảo đầu cuối cấp nguồn phía trước (chẳng hạn như KL9100) có khả năng cung cấp tổng tải đồng thời. Nếu cả 16 kênh đều hoạt động ở mức 0,5 A, tổng dòng tiêu thụ sẽ là 8 A, gần với giới hạn 10 A của các tiếp điểm nguồn.

• Lắp đặt trong khu vực nguy hiểm: Để đáp ứng yêu cầu ATEX/IECEx tại Zone 2, đầu cuối phải được lắp trong vỏ có cấp bảo vệ ít nhất là IP54. Đảm bảo kết nối cáp ribbon chắc chắn và không thể vô tình bị ngắt kết nối khi mạch đang có điện.
