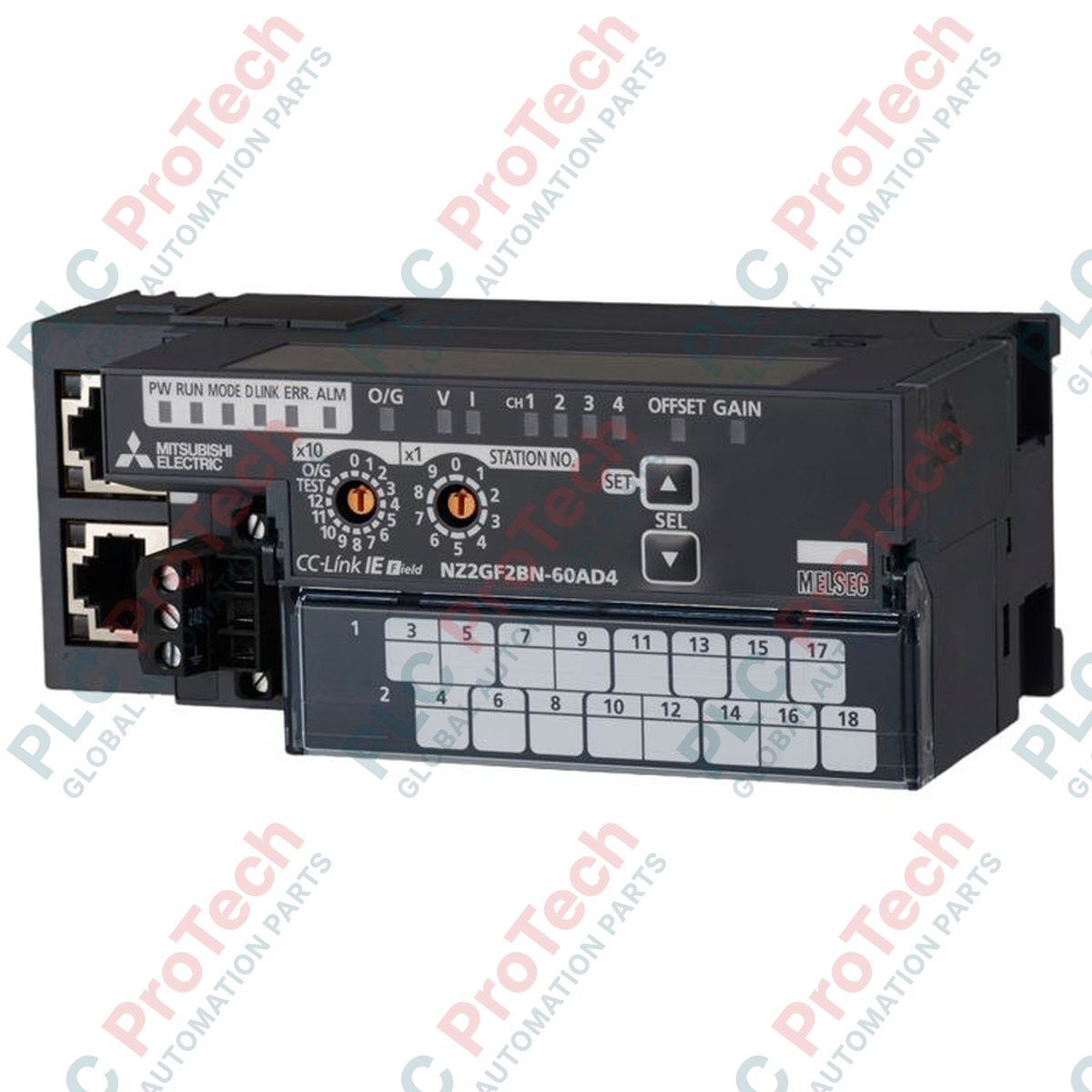

Mô-đun đầu vào analog MELSEC CC-Link IE Field NZ2GF2BN-60AD4 Mitsubishi Electric

Mô tả

Được cấu hình như một nút thu thập tín hiệu analog cho các kiến trúc CC-Link IE Field Network, Mitsubishi Electric NZ2GF2BN-60AD4 cung cấp khả năng chuyển đổi analog sang kỹ thuật số tốc độ cao, chính xác trên bốn kênh độc lập. Được thiết kế để tích hợp vào các hệ thống tự động hóa công nghiệp phức tạp, mô-đun này chuyển đổi các tín hiệu điện áp và dòng điện vật lý bên ngoài thành dữ liệu nhị phân có dấu 16 bit độ phân giải cao. Khả năng phòng ngừa vòng lặp nối đất được duy trì nhờ cách ly điện galvanic chắc chắn giữa mạng truyền thông, mạch nguồn và các vòng xử lý analog bên trong, đảm bảo hoạt động tin cậy trong môi trường nhiễu cao.

Tính năng

• Bốn kênh: Hỗ trợ tối đa 4 điểm đầu vào analog cho mỗi mô-đun.
• Chế độ đầu vào có thể cấu hình: Có thể chọn cấu hình điện áp (-10 đến 10 VDC) hoặc dòng điện (0 đến 20 mADC) cho từng kênh.
• Chuyển đổi kỹ thuật số độ phân giải cao: Chuyển đổi tín hiệu đầu vào thành các giá trị nhị phân có dấu 16 bit trong khoảng từ -16384 đến 16383.
• Cách ly điện đa lớp: Cách ly bằng bộ ghép quang cho truyền thông mạng và cách ly bằng biến áp cho phân phối nguồn điện.
• Cầu đấu có thể tháo rời: Sử dụng cầu đấu hai mảnh 18 điểm để đơn giản hóa việc đấu dây và bảo trì tại hiện trường.

Ứng dụng

• Giám sát quy trình liên tục: Tích hợp các bộ truyền áp suất, nhiệt độ và mức vào kiến trúc điều khiển trung tâm.
• Xử lý nước và nước thải: Thu thập các số liệu cảm biến vật lý từ các lưu lượng kế và hệ thống phân tích hóa chất phân bố rộng.
• Lắp ráp và tự động hóa lắp ráp: Vòng điều khiển phản hồi tốc độ cao trong các hệ thống dập cơ khí, điều khiển lực căng và định vị robot.

Bảng thông số kỹ thuật

Các kết nối và giao diện

Thông tin kỹ thuật thực nghiệm

Mô hình thay thế và khả năng tương thích

NZ2GF2BN-60AD4 hoạt động như một trạm slave tiêu chuẩn trong các hệ thống CC-Link IE Field Network. Khi thay thế các khối analog CC-Link nối tiếp thế hệ cũ, hãy đảm bảo mô-đun PLC trạm master (chẳng hạn QJ71GF11-T2 hoặc RJ71GP21-SX tương đương) hỗ trợ cập nhật cấu hình mạng phù hợp. Sử dụng các tiện ích cấu hình tham số GX Works2 hoặc GX Works3 để ánh xạ chính xác các biến hệ thống.

Các lỗi ứng dụng và lưu ý kỹ thuật

Một chi tiết quan trọng trong thiết kế hệ thống là không có cách ly giữa các kênh đầu vào riêng lẻ. Mặc dù có cách ly điện mạnh bảo vệ mạch logic truyền thông và các đầu nối nguồn chính bên ngoài, các kênh analog dùng chung một đường hồi. Việc kết nối các cảm biến có mức điện thế nối đất khác nhau vào các kênh khác nhau trên cùng một mô-đun có thể tạo ra dòng điện vòng nối đất, gây sai lệch phép đo hoặc làm hỏng linh kiện. Nếu không thể đảm bảo cách ly cảm biến tại hiện trường, phải lắp bộ cách ly tín hiệu bên ngoài trên đường tín hiệu.

Mẹo chạy thử và đấu dây

Để ngăn hiện tượng đo không ổn định do nhiễu điện từ tần số cao, luôn sử dụng cáp xoắn đôi có chống nhiễu (STP) cho các đường tín hiệu analog. Đấu trực tiếp lớp chống nhiễu của cáp vào đầu nối FG của mô-đun. Tuân thủ nghiêm ngặt các cài đặt mô-men xoắn của đầu nối vít: giới hạn vít của khối đầu nối M3 ở mức 0,43 đến 0,57 Nm và vít của khối nguồn M2.5 ở mức 0,5 đến 0,6 Nm để tránh làm hỏng kết cấu các điểm kết nối.
