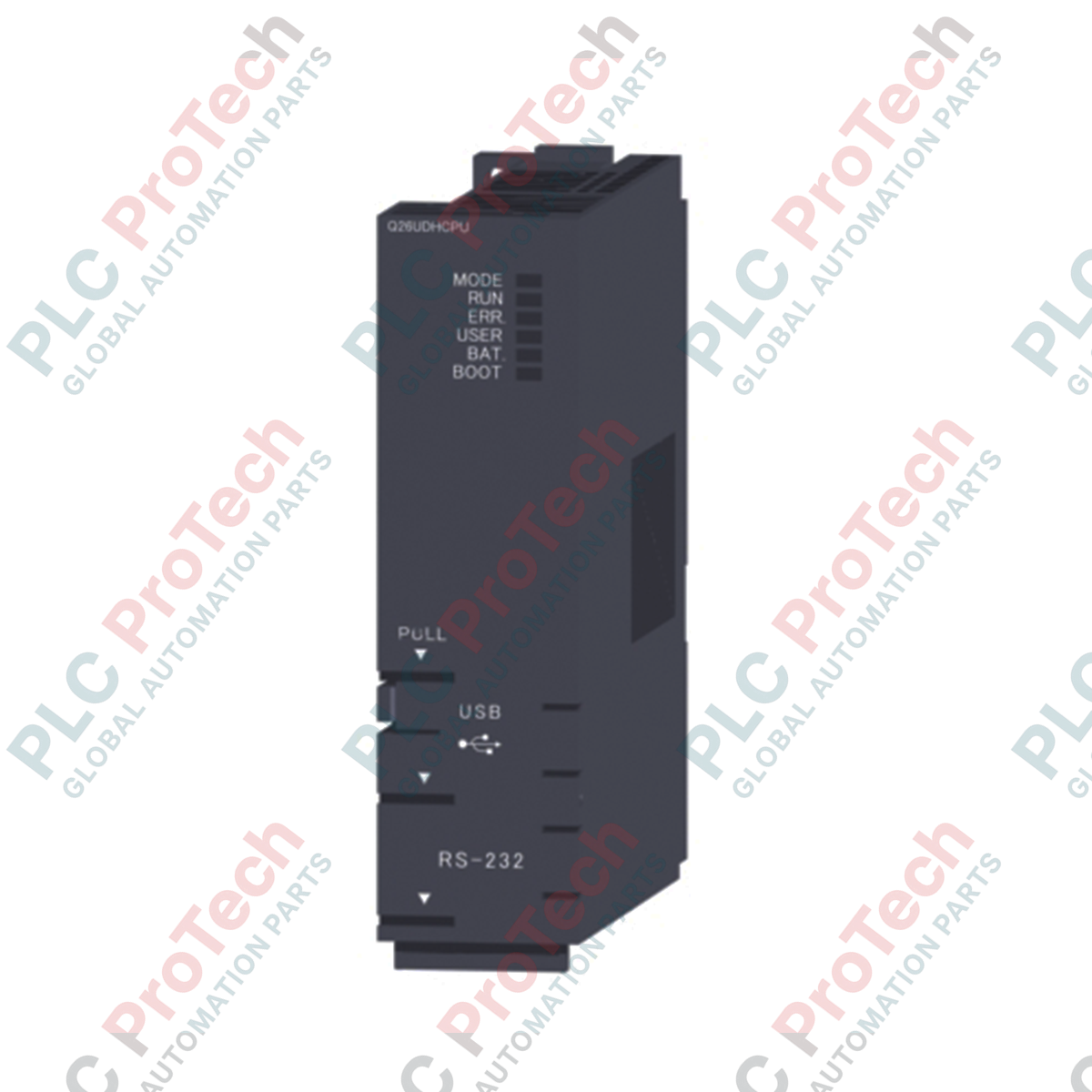

Mô-đun CPU Universal dòng MELSEC Q Mitsubishi Electric Q26UDHCPU

Mô tả

Được thiết kế cho hệ thống điều khiển công nghiệp tốc độ cao, đa lĩnh vực, Mitsubishi Electric Q26UDHCPU đại diện cho dòng xử lý cao cấp trong nền tảng bộ điều khiển logic khả trình MELSEC Q Series. Mô-đun này thực thi các phép toán logic cơ bản với tốc độ lệnh siêu nhanh, chỉ 9,5 ns, cho phép kỹ sư điều khiển vận hành các vòng điều khiển phức tạp mà không làm suy giảm thời gian chu kỳ. Sản phẩm có dung lượng chương trình lớn, 260 K bước, cùng vùng cấp phát bộ nhớ thiết bị mở rộng, rất phù hợp với các cấu hình đa CPU đòi hỏi cao và các ứng dụng sản xuất sử dụng nhiều dữ liệu.

Tính năng

• Thực thi siêu tốc: Xử lý các lệnh LD cơ bản trong 9,5 ns và lệnh MOV trong 19 ns, cho phép thực thi chu kỳ có tính quyết định.
• Kiến trúc bộ nhớ lớn: Có 1040 KB bộ nhớ chương trình, 1280 KB RAM tiêu chuẩn và 4096 KB ROM tiêu chuẩn.
• Lập trình đa ngôn ngữ: Hỗ trợ Văn bản có cấu trúc (ST), Sơ đồ thang (LD), Biểu đồ chức năng tuần tự (SFC/MELSAP) và Khối chức năng.
• Dải thiết bị nâng cao: Quản lý tối đa 8192 điểm thiết bị và 4096 điểm đầu vào/đầu ra vật lý.
• Hỗ trợ đa CPU: Tích hợp các vùng giao tiếp tốc độ cao (bộ nhớ dùng chung 32 KB) để xử lý song song đồng bộ với tối đa bốn CPU.

Ứng dụng

• Máy móc đóng gói và đóng chai đa trục tốc độ cao.
• Bộ điều khiển xưởng thân xe trên dây chuyền lắp ráp ô tô.
• Các cụm xử lý trong nhà máy xử lý nước đô thị quy mô lớn.
• Điều phối thiết bị chế tạo chất bán dẫn và xử lý vật liệu.

Thông số kỹ thuật

Thông tin chuyên sâu từ thực tiễn kỹ thuật

Mẫu thay thế và khả năng tương thích

Mẫu đa năng này là lựa chọn nâng cấp trực tiếp, dung lượng cao từ các bộ xử lý Q-series đời cũ như Q25HCPU. Khi chuyển đổi dự án sang mô-đun này, hãy xác minh phần mềm lập trình GX Works2 hoặc GX Developer đã được cập nhật để hỗ trợ số lượng điểm thiết bị mở rộng và các thay đổi về cấu trúc. Lưu ý rằng mẫu đa năng hỗ trợ các thẻ nhớ SRAM, Flash và ATA mới hơn, có thể khác với giao diện của các mẫu Hiệu suất cao đời cũ.

Cạm bẫy ứng dụng và ghi chú kỹ thuật

Khi sử dụng bộ xử lý này trong các cấu hình nhiều CPU phức tạp, hãy lưu ý rằng vùng giao tiếp tốc độ cao của bộ nhớ dùng chung CPU bị giới hạn ở 32 KB. Vượt quá giới hạn này sẽ buộc hệ thống định tuyến giao tiếp qua bộ nhớ dùng chung CPU tiêu chuẩn, làm tăng độ trễ. Đảm bảo tổng dòng điện tiêu thụ của tất cả mô-đun trên bộ đế không vượt quá công suất đầu ra định mức tối đa của mô-đun nguồn Q-series được chọn, đặc biệt khi xét đến mức tiêu thụ 0,39 A ở 5 VDC của thiết bị.

Mẹo chạy thử và đấu dây

Khi lắp thẻ nhớ (ví dụ: thẻ SRAM), luôn thực hiện quy trình định dạng qua giao diện GX Works2 trước khi ánh xạ dữ liệu. Không tháo hoặc lắp thẻ nhớ khi CPU đang bật nguồn để tránh hỏng dữ liệu. Luôn đảm bảo pin dự phòng hoạt động bình thường và được kết nối nếu bạn sử dụng RAM tiêu chuẩn (Drive 3) hoặc các rơ-le chốt để lưu trữ các tham số công thức quan trọng trong trạng thái mất điện.
