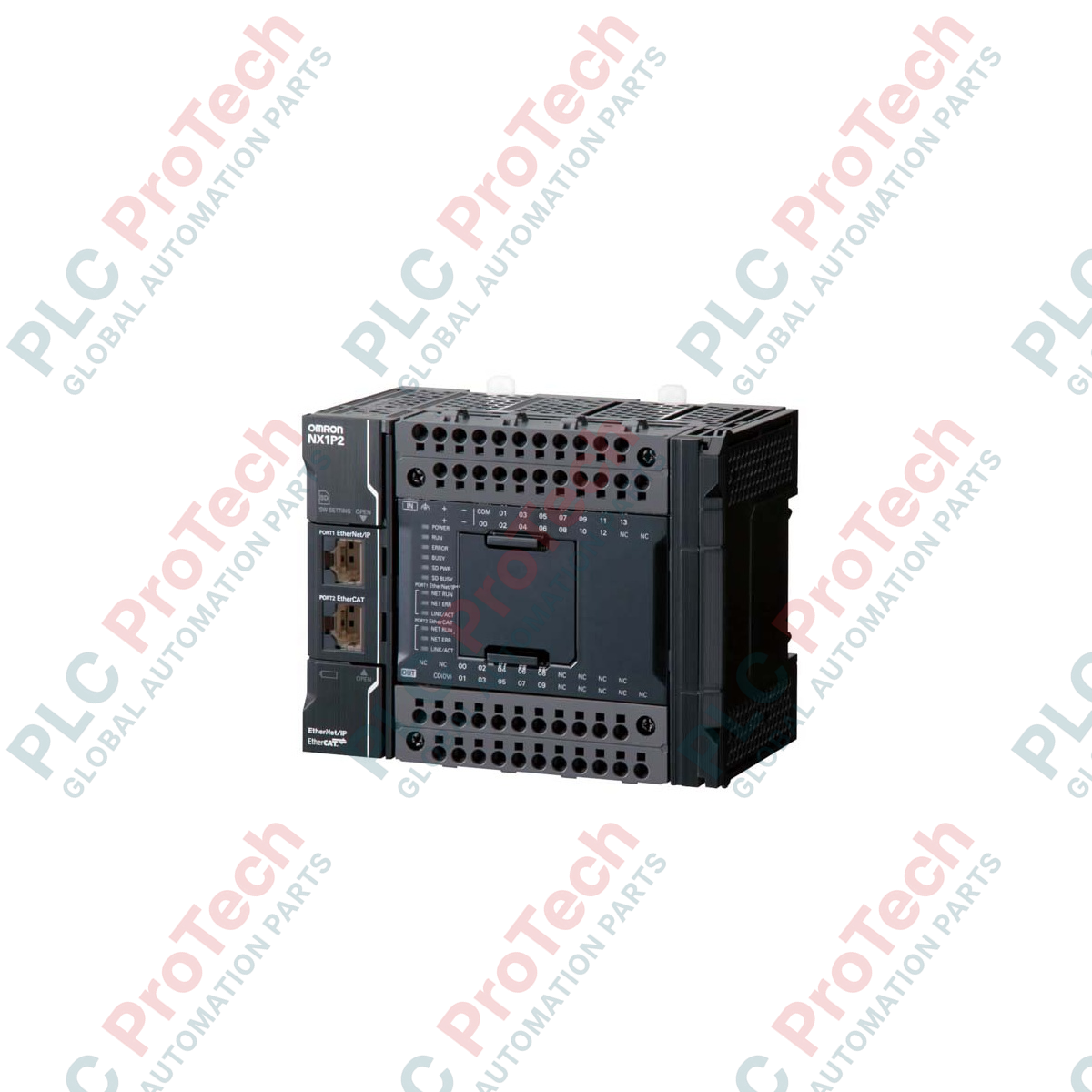

Thực hiện các biên dạng chuyển động phức tạp và các tác vụ điều khiển máy với độ chính xác xác định, Omron NX1P2-9024DT hoạt động như một bộ điều khiển tự động hóa Sysmac nhỏ gọn, độc lập. Thiết bị này kết hợp bộ xử lý mạnh mẽ, I/O kỹ thuật số tích hợp và các cổng truyền thông công nghiệp chuyên dụng trong một kiểu dáng duy nhất để quản lý tối đa 8 nút EtherCAT. Được thiết kế cho các kiến trúc dựa trên thẻ hiện đại, thiết bị sử dụng nền tảng phần mềm Sysmac Studio hợp nhất để tích hợp logic, chuyển động và mạng, giảm công sức kỹ thuật trong các ứng dụng thông lượng cao.
| Tham số | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | Tự động hóa công nghiệp Omron |
| Mã sản phẩm | NX1P2-9024DT |
| Dòng sản phẩm | Dòng Sysmac NX1P |
| Điện áp nguồn | 24 VDC (Phạm vi cho phép: 20,4 đến 28,8 VDC) |
| Mức tiêu thụ điện | Tối đa 10 watt (chỉ bộ CPU) |
| Bộ nhớ chương trình | 1,5 MB |
| Bộ nhớ biến | 2 MB |
| Đầu vào tích hợp | 14 điểm (24 VDC, kiểu kéo xuống/kéo lên) |
| Đầu ra tích hợp | 10 điểm (Transistor NPN, kiểu kéo xuống) |
| Giao diện tích hợp | 1x EtherCAT Master, 1x EtherNet/IP (TCP/IP) |
| Dung lượng nút EtherCAT | Tối đa 16 nút (bao gồm tối đa 8 trục đồng bộ) |
| Chu kỳ tác vụ chính | Tối thiểu 2,0 ms |
| Khối lượng tịnh | 0,59 kg |
| Khối lượng vận chuyển (đã tính) | 3,00 kg (bao gồm bao bì bảo vệ) |
| Kích thước (W x H x D) | 124 mm x 100 mm x 71 mm |
Khi di chuyển các hệ thống cũ, cần lưu ý rằng Sysmac NX1P2 không hỗ trợ trực tiếp mã CX-Programmer. Các chương trình từ bộ điều khiển dòng CP hoặc CJ phải được di chuyển thủ công sang Sysmac Studio (phiên bản 1.13 trở lên). Nếu cấu trúc hệ thống tại hiện trường yêu cầu đầu ra PNP cấp nguồn thay vì đầu ra NPN kéo xuống, phải chỉ định model đi kèm NX1P2-9024DT1 thay cho thiết bị đầu ra kéo xuống này.
Đặc biệt chú ý đến Công suất nguồn cấp cho thiết bị NX. Công suất nguồn bus bên trong của CPU này bị giới hạn ở 1,6 Ampe. Nếu lắp các mô-đun mở rộng analog hoặc bộ đếm tốc độ cao tiêu thụ nhiều điện trực tiếp lên bus cục bộ, hãy tính tổng mức tiêu thụ. Việc vượt quá công suất bus sẽ gây ra lỗi "Unit Bus Power Overcurrent" và làm hệ thống dừng. Nếu vượt quá ngân sách dòng điện, phải lắp thêm bộ nguồn NX-PD1000.
Các khối đầu nối Push-In Plus tích hợp yêu cầu chiều dài ống đầu cốt đã bấm chính xác 8 mm hoặc 10 mm. Tránh đấu trực tiếp dây đồng bện trần không có ống đầu cốt để ngăn các kết nối chập chờn do rung động. Đối với giao tiếp nhạy nhiễu qua cổng EtherCAT chính, hãy sử dụng cáp STP Cat5e (hoặc cao hơn) bọc chống nhiễu kép với đầu nối RJ45 vỏ kim loại được nối đất để ngăn nhiễu điện từ công nghiệp làm hỏng các gói tin mạng thời gian thực.
Trước khi lắp đặt, tháo hoặc đấu dây bất kỳ mô-đun nào, phải ngắt hoàn toàn nguồn điện của tủ điện chính. Không ngắt nguồn đầu vào 24 VDC trước khi thao tác với các đầu nối có thể gây hư hỏng vĩnh viễn cho các mạch logic CPU và làm hỏng phân vùng bộ nhớ flash bên trong.
Lắp mô-đun CPU lên thanh ray DIN đối xứng tiêu chuẩn 35 mm. Bảo đảm cơ cấu khóa trượt ở đáy vỏ phát ra tiếng click và được gài chắc chắn.
Nối trực tiếp dây Tiếp địa Chức năng (tiết diện tối thiểu 2,0 mm2) từ khối đầu nối tiếp địa của CPU đến thanh cái tiếp địa bằng đồng của tủ điện chính.
Cắm cáp mạng EtherCAT vào cổng giao tiếp tích hợp, bảo đảm đường đi của cáp được tách biệt khỏi các bộ điều khiển động cơ AC điện áp cao.
Xác minh rằng tất cả các mô-đun mở rộng cục bộ NX ở phía sau đã được gài chặt với nhau và tấm bịt đầu bus được cố định chắc chắn vào thiết bị ngoài cùng bên phải.
Global Express Shipping
Returns & Warranty
Manufacturer: Omron
Product No.: NX1P2-9024DT
Country of origin:Nhật Bản
Product Type: Bộ điều khiển PLC Sysmac
Payment: T/T, Western Union
Weight: 590g
Dimensions: 124 mm x 100 mm x 71 mm
Shipping port: Xiamen
Warranty: 12 months
