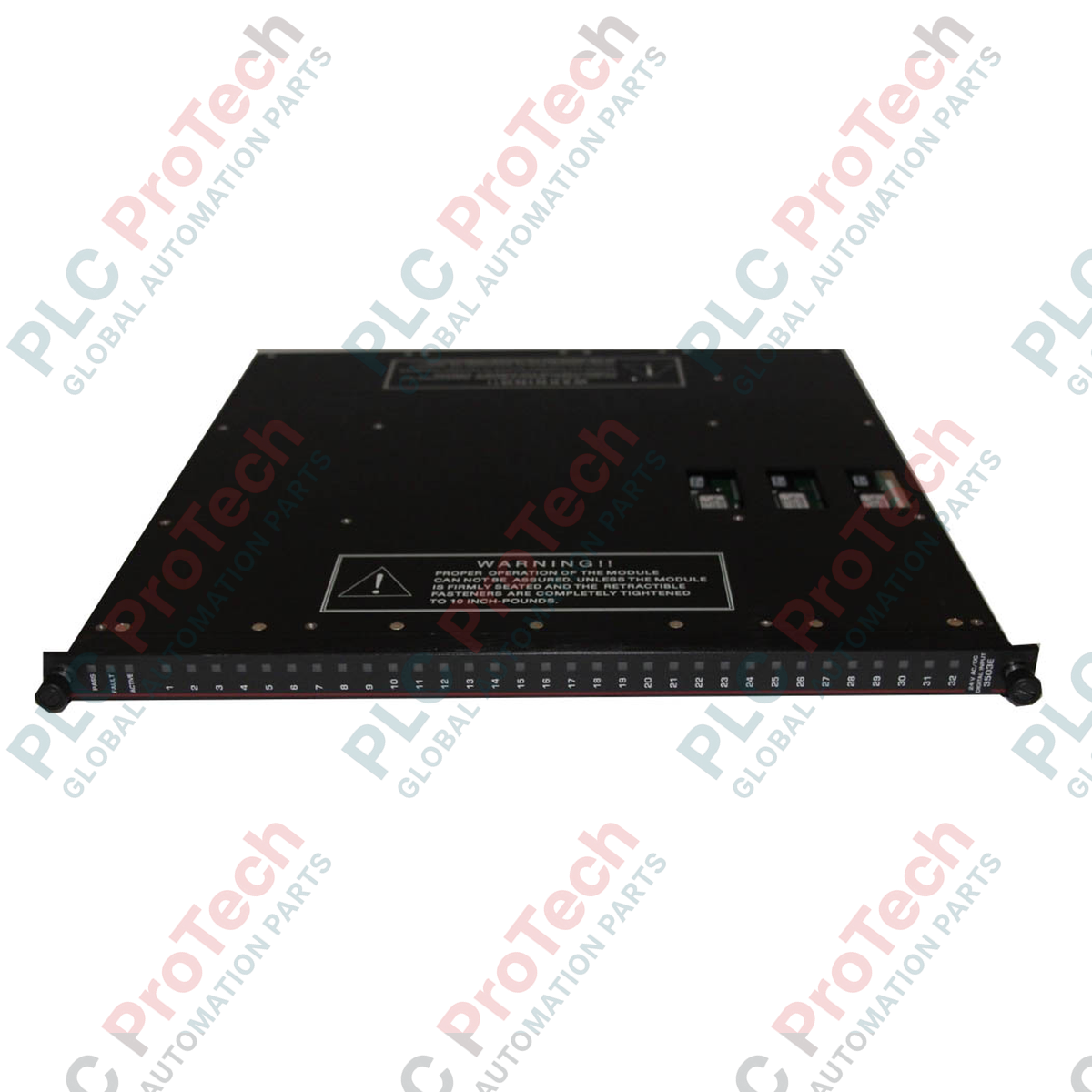

Mô-đun đầu vào kỹ thuật số Tricon Triconex 3503E

SKU 3503E

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: Triconex
Product No.: 3503E
Country of origin:Hoa Kỳ
Product Type: Mô-đun đầu vào kỹ thuật số TMR
Payment: T/T, Western Union
Weight: 4000g
Shipping port: Xiamen
Warranty: 12 months

Mô tả

Triconex 3503E là Mô-đun đầu vào kỹ thuật số được thiết kế cho các hệ thống Tricon v9 và v10. Mô-đun này hoạt động như một phần của kiến trúc Dự phòng mô-đun ba (TMR) với khả năng tự kiểm tra, mang lại độ tin cậy cao cho các hệ thống thiết bị đo an toàn (SIS) và mạng điều khiển công nghiệp quan trọng.

Giao diện 3503E tiếp nhận các tín hiệu hiện trường bên ngoài và truyền trực tiếp đến bảng nối sau của hệ thống mà không làm gián đoạn hệ thống dây hiện trường hiện có. Hệ thống hỗ trợ các biến thể mô-đun riêng lẻ như 3503EN2 (EDI 5909), được thiết kế chuyên biệt để xử lý các đầu vào kỹ thuật số 24 VAC/DC, cấu hình trên 32 điểm và nối chung thành các nhóm 8 điểm. Được thiết kế để chịu được điều kiện vận hành công nghiệp khắc nghiệt, mô-đun có bộ nhận diện màu đỏ sẫm tiêu chuẩn và hoàn toàn tương thích với các bảng đấu nối ngoài (ETP) lắp trên thanh DIN tiêu chuẩn hoặc các hệ thống kết nối dạng tỏa nhánh.

Tính năng

32 điểm đầu vào: Được cấu hình linh hoạt trên hạ tầng TMR với chức năng định tuyến tự kiểm tra nội bộ.
Kiến trúc phân nhóm: Các đầu vào được nối chung nội bộ thành các nhóm 8 điểm chắc chắn.
Tần số đầu vào linh hoạt: Hỗ trợ dải tín hiệu vận hành từ DC đến tần số 47.63Hz.
Thiết kế cơ khí bền chắc: Vỏ cấp công nghiệp đáp ứng chính xác các thông số môi trường bền chắc của khung Tricon chính.

Ứng dụng

Hệ thống dừng khẩn cấp (ESD)
Hệ thống phát hiện cháy và khí (F&G)
Điều khiển quy trình quan trọng
Hệ thống thiết bị đo an toàn (SIS)

Thông số kỹ thuật

Thông số	Đặc điểm kỹ thuật
Nhà sản xuất	Triconex
Mã sản phẩm	3503E
Mô-đun	Mô-đun đầu vào kỹ thuật số
Loại mô-đun	TMR với chức năng tự kiểm tra
Kênh đầu vào	32 điểm (nối chung thành các nhóm 8 điểm)
Dải đầu vào khuyến nghị	20–42.5 VDC
Điện áp tối đa	42.5 VAC / VDC
Dải tần số đầu vào	DC hoặc 47.63Hz
Mã màu	Đỏ sẫm
Trọng lượng	4 Kg
Trọng lượng quy đổi theo kích thước	9.5 Kg

Hướng dẫn lắp đặt

Lắp mô-đun: Lắp mô-đun vào khe I/O được chỉ định trên khung bảng nối sau Tricon theo hướng dẫn trong sổ tay lắp đặt hệ thống.
Kết nối cáp: Khi sử dụng các bảng đấu nối ngoài (chẳng hạn như 9563-810 hoặc 9563-910), hãy xác nhận rằng đầu nối ELCO cái được mã hóa tại nhà máy khớp với cấu hình bảng nối sau. Siết các vít vặn tay của cáp giao diện với mô-men xoắn tối thiểu 8.85 lbf in (10.0 d-Nm).
Đầu nối dây hiện trường: Kết nối các đầu vào tiếp điểm bên ngoài bằng dây 24 đến 12 AWG. Siết các khối đầu nối theo thông số mô-men xoắn yêu cầu 4.425–5.310 lbf in (0.5–0.6 Nm).
Nối đất: Đảm bảo việc nối đất tấm chắn phù hợp được thực hiện trên hệ thống thanh ray của vỏ tủ để tối ưu hóa khả năng giảm nhiễu EMI/RFI.

FAQ

Mô-đun hỗ trợ bao nhiêu điểm đầu vào?

Mô-đun có 32 điểm đầu vào kỹ thuật số, được nối chung thành các nhóm nội bộ riêng biệt gồm 8 điểm.

Các bảng đấu nối bên ngoài nào được khuyến nghị sử dụng với thiết bị này?

Thiết bị hoàn toàn tương thích với các bảng đấu nối nối chung tiêu chuẩn như 9563-810 và 9563-910, các bảng cơ bản như 9553-610 và bảng đấu nối bypass BP9228-010.

Thông số mô-men siết đầu nối dây hiện trường được khuyến nghị là bao nhiêu?

Các vít trên đầu nối dây hiện trường và đầu nối nguồn tương thích phải được siết trong phạm vi mô-men tiêu chuẩn từ 4.425 đến 5.310 lbf in (0.5 đến 0.6 Nm).
