Tổng quan sản phẩm

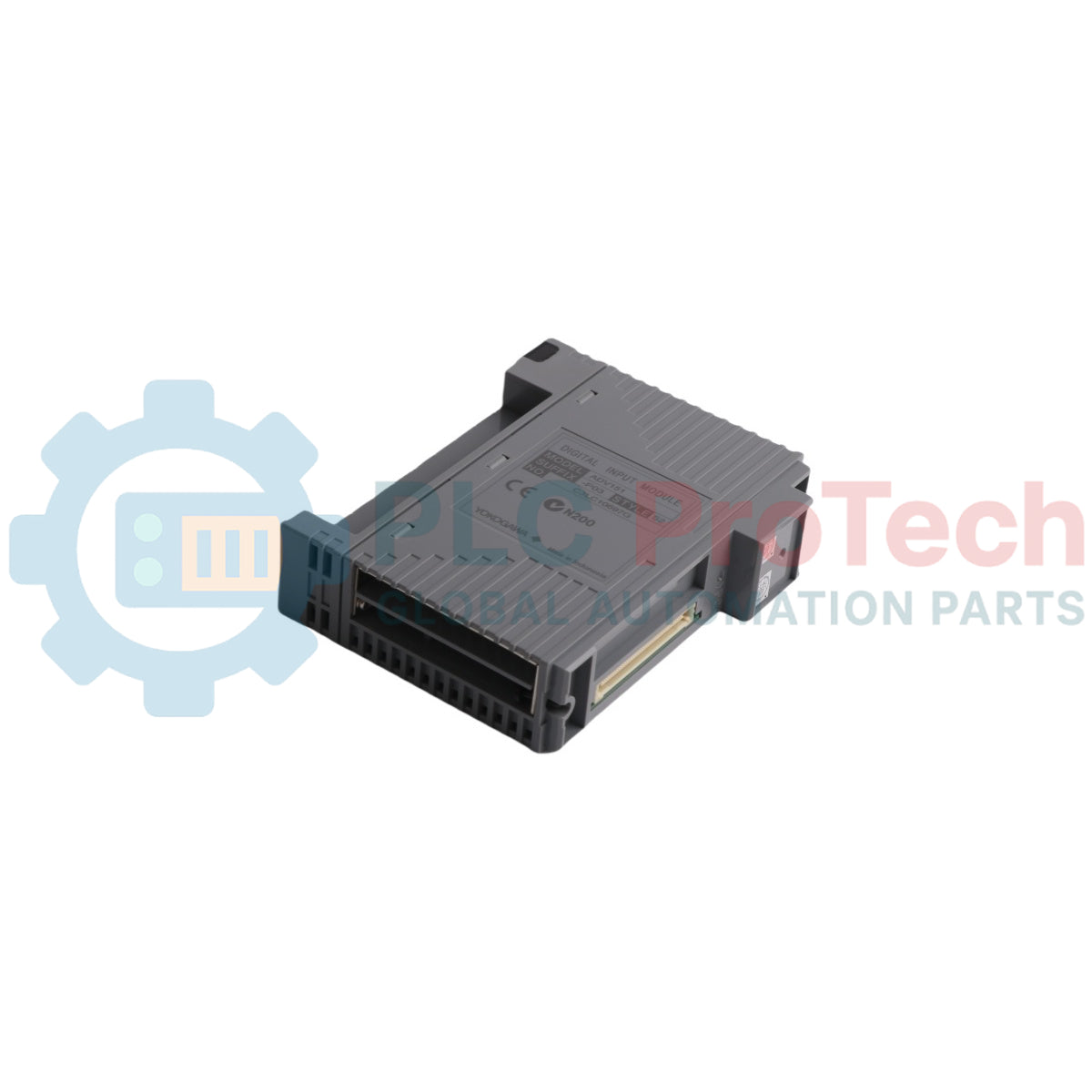

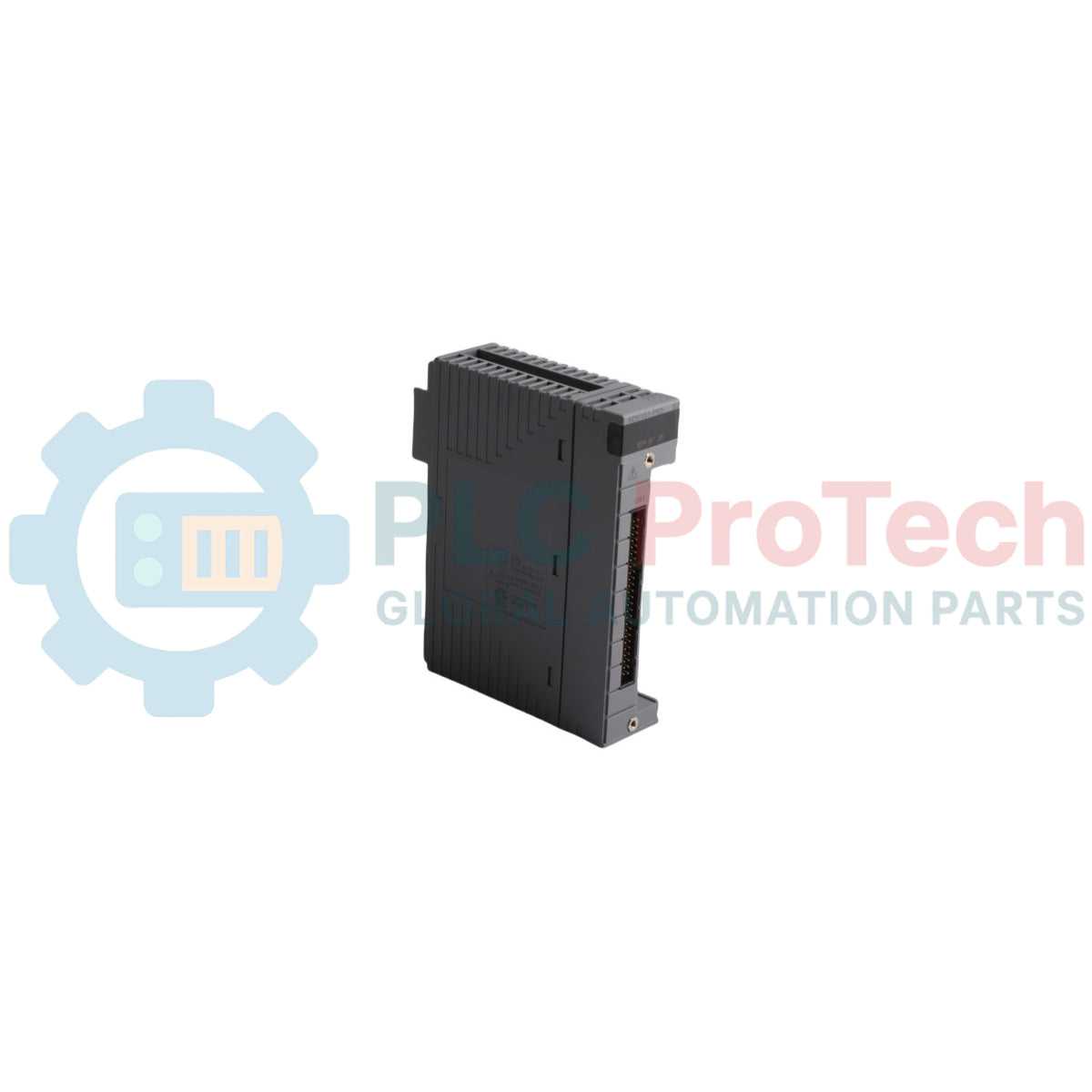

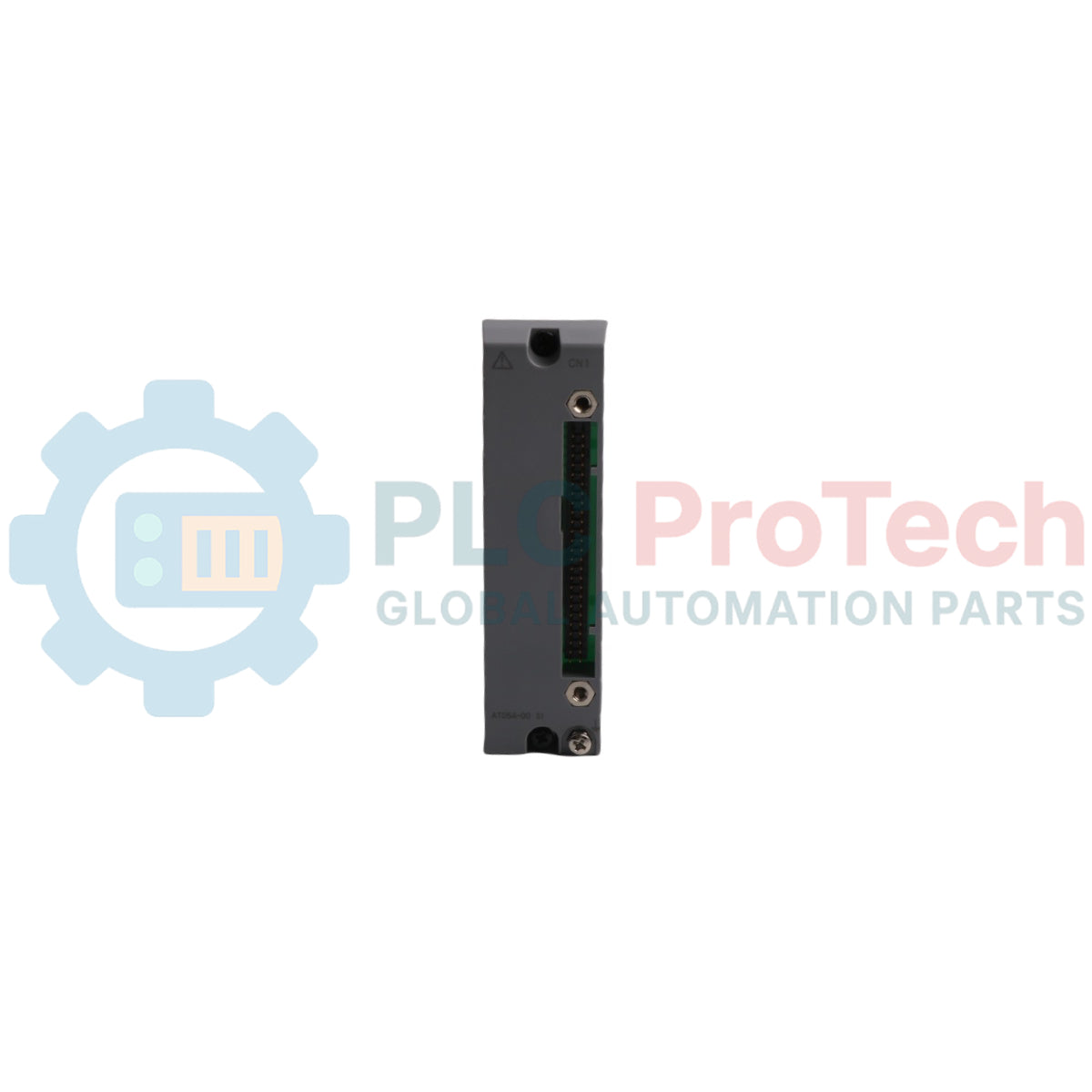

 Yokogawa ADV151-P03 S2 (ADV151P03S2) là mô-đun đầu vào số 32 kênh mật độ cao, được thiết kế cho Hệ thống Điều khiển Sản xuất Tích hợp CENTUM VP. Được tối ưu hóa cho các ngành công nghiệp quy trình quan trọng như xử lý LNG, lọc hóa dầu và phát điện quy mô lớn, mô-đun này đóng vai trò là giao diện chắc chắn giữa các thiết bị số ngoài hiện trường và hệ thống điều khiển. Bằng cách cung cấp khả năng xử lý tín hiệu cách ly cho tiếp điểm khô và công tắc tiệm cận,  ADV151-P03 S2 đảm bảo độ toàn vẹn tín hiệu cao và khả năng chống nhiễu, những yếu tố thiết yếu để duy trì thời gian vận hành tối đa và độ an toàn của nhà máy trong môi trường có mức nhiễu cao.

Cấu hình kỹ thuật (Phân tích chuyên sâu)

ADV151-P03 S2 là phiên bản "Đầu nối kẹp áp lực" (được thể hiện bằng hậu tố P03), được thiết kế để đấu dây chắc chắn và chống rung trong các tủ công nghiệp. Mô-đun này có 32 kênh cách ly, cho phép giám sát đồng thời nhiều trạng thái ngoài hiện trường (ví dụ: vị trí van, trạng thái động cơ hoặc công tắc hành trình).

Ký hiệu "S2" cho biết một cấp sửa đổi hoặc kiểu phiên bản cụ thể, tích hợp khả năng chẩn đoán nội bộ nâng cao và quản lý nhiệt được cải thiện so với các thế hệ trước. Mô-đun sử dụng nguồn điện bên ngoài 24 VDC để cảm nhận tín hiệu, đồng thời cung cấp khả năng cách ly galvanic giữa mạch phía ngoài hiện trường và bus hệ thống bên trong. Kiến trúc này ngăn các xung điện từ phía ngoài hiện trường làm hỏng bảng nối lưng FIO (Bộ giao diện hiện trường) hoặc toàn bộ mạng DCS.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Q1: Hậu tố "P03" trong mã model ADV151 có ý nghĩa gì?

A1: Hậu tố P03 xác định loại khối đầu nối. Trong trường hợp này, nó biểu thị Đầu nối kẹp áp lực, cho phép cắm dây trực tiếp mà không cần đầu cos bấm chuyên dụng, giúp lắp đặt ngoài hiện trường nhanh hơn.

Q2: ADV151-P03 S2 có hỗ trợ cấu hình dự phòng không?

A2: Có, mô-đun ADV151 có thể được sử dụng trong cấu hình dự phòng kép bên trong nút FIO. Cấu hình này yêu cầu hai mô-đun giống hệt nhau và một bo mạch đầu nối hỗ trợ dự phòng để đảm bảo hệ thống tiếp tục hoạt động nếu một mô-đun gặp sự cố.

Q3: Mô-đun này có thể cảm nhận tín hiệu từ công tắc tiệm cận 2 dây không?

A3: Có, mô-đun tương thích với các công tắc tiệm cận 2 dây đáp ứng yêu cầu về dòng rò và sụt áp được quy định đối với đầu vào số 24 VDC.

Hướng dẫn kỹ thuật & lắp đặt

• Độ tin cậy của đấu dây: Khi sử dụng các đầu nối kẹp áp lực, hãy đảm bảo lớp cách điện của dây được tuốt chính xác 7 mm. Không tráng thiếc dây bằng chất hàn, vì điều này có thể dẫn đến các mối nối lỏng theo thời gian trong điều kiện chu kỳ nhiệt.

• Thiết lập dự phòng: Nếu cấu hình dự phòng kép, hãy xác minh rằng các cài đặt địa chỉ mô-đun trên bảng nối lưng FIO là liên tiếp (ví dụ: khe 1 và 2). Đảm bảo cả hai mô-đun dùng chung đường hồi 24 VDC để tránh các vấn đề lệch tín hiệu.

• Bảo vệ chống xung điện: Mặc dù mô-đun có khả năng cách ly 500 VAC, đối với hệ thống dây ngoài hiện trường ngoài trời dài hơn 30 mét, chúng tôi khuyến nghị lắp đặt các thiết bị chống xung điện (SPD) bên ngoài để giảm tác động của các quá độ do sét gây ra.

Ưu điểm kỹ thuật

ADV151-P03 S2 nổi bật nhờ thiết kế mật độ cao, cho phép các kỹ sư tối đa hóa số lượng I/O trong không gian tủ hạn chế. Phiên bản phần cứng "S2" cung cấp khả năng tương thích điện từ (EMC) vượt trội, giúp mô-đun hoạt động tin cậy trong môi trường có các bộ truyền động tần số biến đổi (VFD) công suất lớn và thiết bị đóng cắt hạng nặng. Ngoài ra, mô-đun hỗ trợ thay nóng (Thay thế mô-đun trực tuyến), cho phép bảo trì hoặc nâng cấp mà không cần tắt toàn bộ nút DCS—một tính năng quan trọng đối với các ngành công nghiệp quy trình liên tục, nơi mỗi giờ ngừng hoạt động đều gây ra tổn thất tài chính đáng kể.
