غالبًا ما يتعين على وحدات توليد الطاقة ووحدات عمليات المعالجة أن تعرض تشخيصات CompactLogix وبيانات مفتاح التحويل التلقائي/المولد Caterpillar والأجهزة التسلسلية الأخرى إلى متحكم Emerson DeltaV الذي لا يوفّر سوى منفذ RS-485 واحدًا لمتحكم Modbus RTU رئيسي. لا يحتوي CompactLogix على حزمة Modbus أصلية على القناة 0 DF-1، وغالبًا ما تتحدث أجهزة Caterpillar باستخدام Modbus ASCII، ولا يمكن لـ ASCII وRTU مشاركة سلك واحد من دون مترجم. ويستخدم النمط المتين جسر DF-1/Modbus من فئة Miille على مستوى المحرك وProSoft MVI69-MCM (أو ما يعادله)، بحيث يستطلع DeltaV خريطة RTU متماسكة واحدة.

اجرد الطبقة الفيزيائية ونوع الإطار ودور المتحكم الرئيسي/التابع لكل عقدة قبل أول وصلة تشعيب RS-485.

جرد البروتوكولات

يؤدي خلط ASCII وRTU على مقطع واحد إلى أخطاء تأطير متقطعة، لأن قواعد الصمت وترميزات المحارف مختلفة. ويُعدّ المحوّل الذي يعيد ترميز الإطارات إلزاميًا.

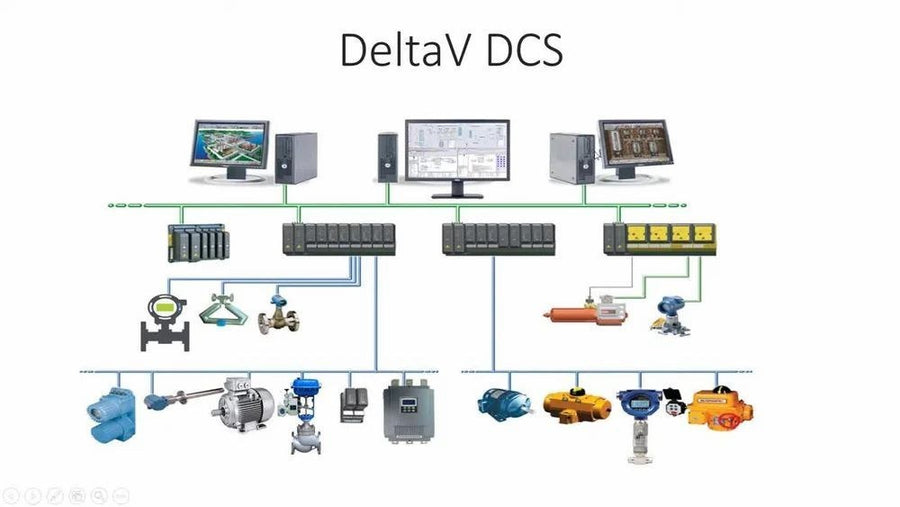

البنية المرجعية

1. يتولى Miille MARC Omnii-Comm DIN266 تشغيل أجهزة Caterpillar ASCII الرئيسية على RS-485 ويقدّم DF-1 إلى CompactLogix CH0
2. يعيّن CompactLogix السجلات المنعكسة إلى علامات المتحكم / ملفات الأعداد الصحيحة
3. يوفّر ProSoft MVI69-MCM صورة تابع Modbus RTU إلى DeltaV عبر خط RS-485 مخصص
4. يظل DeltaV هو المتحكم الرئيسي الوحيد على ذلك الخط الرئيسي؛ ولا يتنافس CompactLogix كمتحكم رئيسي ثانٍ

أساسيات ProSoft MVI69-MCM

المنفذ 2: تابع Modbus RTU
معرّف التابع: فريد (مثلًا، 1) — دون تعارض مع أجهزة الحقل
معدل الباود: 19200 8-N-1 (مطابق لـ DeltaV)
التأخير بين الرسائل: ≥3.5 أزمنة محرف
اللوحة الخلفية: تجميعات الإدخال/الإخراج AOP (مثلًا، 250 كلمة)
تهيئة لوحة الدارات المطبوعة PCB ضمن نظام التحكم في الإصدارات

قم بإنهاء خط RS-485 الرئيسي وتحييزه؛ فجهد الخمول العائم علامة تحذير أثناء التشغيل الأولي.

ممارسات خط RS-485 الرئيسي

• زوج مجدول محمي من فئة Belden 3106A، بمقاومة 120 Ω
• مقاومة إنهاء 120 Ω عند الطرفين الفعليين فقط
• اجعل التفرعات أقل من نحو 1 م؛ وحافظ على الطول الإجمالي ضمن الحدود المعتمدة على معدل الباود (نحو 1200 م عند معدل باود منخفض)
• تأريض التدريع من طرف واحد (عادةً في خزانة DCS)
• انحياز آمن عند تعذّر توفيره من الجهاز الرئيسي

دور Miille DIN266

هيّئ DIN266 ليكون جهاز Modbus رئيسيًا باتجاه أجهزة Caterpillar ‏RS-485، ونظير DF-1 باتجاه CompactLogix CH0. يتراوح جهد التغذية عادةً بين 10 و30 فولت تيار مستمر على سكة DIN. يجب أن تتطابق المعلمات التسلسلية على المنفذين تمامًا مع الأجهزة الميدانية وCH0—معدل الباود، والتكافؤ، والازدواجية. الخرائط الداخلية خاصة بالمشروع؛ فلا تفترض مطلقًا أن ملفًا افتراضيًا يطابق سجلات الاحتجاز في EMCP 4.x من دون فتح أداة تهيئة المورّد وتصدير الخريطة إلى حزمة التسليم.

الانضباط في خريطة السجلات

انشر جدولًا موقّعًا يتضمن: الجهاز، وعنوان Modbus (مع توضيح 40001 مقابل العنونة القائمة على الصفر)، ونوع البيانات، ومعامل القياس، ومعدل التحديث، وصلاحية الكتابة. مثال: ATS 40001–40050 → N10:0–49؛ المولد 40051–40150 → N11:0–99؛ ولا تُكتب في الملفات اللولبية الحرجة إلا بعد اعتماد فريق العمليات. نفّذ التشغيل التجريبي باستخدام سجل ذي نمط معروف قبل تمكين قيم العملية. يجب أن تصل الأوامر الصادرة من DeltaV أولًا إلى CompactLogix، ثم تُمرَّر عبر المترجم، بحيث لا يصبح نظام DCS جهازَي تشغيل رئيسيين على خط Caterpillar.

اختبار تحميل الجهاز الرئيسي وتكافؤ الإشارة من طرف إلى طرف

1. استخدم راسم الإشارة أو جهاز قياس لفحص انحياز الخمول بين A–B؛ وتحقق من النهايات
2. استطلع سجل احتجاز واحدًا من طرف إلى طرف بدءًا من DeltaV
3. تحقق من استجابة أجهزة ASCII عبر Miille قبل تمكين عمليات الكتابة
4. راقب كلمات حالة ProSoft بحثًا عن عدادات انتهاء المهلة
5. امنع وجود جهاز Modbus رئيسٍ ثانٍ «مؤقتًا» على خط DeltaV الرئيسي
6. وثّق معرّفات الأجهزة التابعة على باب الخزانة؛ فالمعرّفات المكررة تُنشئ حالات شبحية متقطعة

لا تزال الروابط بين المنصات تعتمد على المحولات ووحدات التحكم الاحتياطية ضمن معايير PLC/PAC—لذلك تعامل مع تهيئة البوابة باعتبارها برنامجًا ثابتًا خاضعًا للتحكم، لا معرفة متوارثة على حاسوب محمول.
