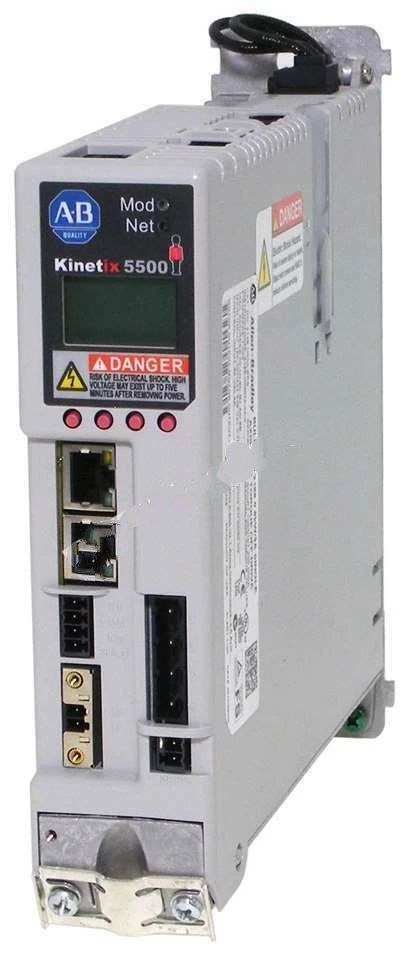

تكشف محاور السيرفو بسرعة عن اختصارات الشبكة. ويطرح دمج Kinetix 5500 (2198-xxxx-ERS3) في شبكة فرعية تحمل مسبقًا وحدات I/O من ControlLogix، ومهايئات السلامة، وحركة PanelView، ووحدات VFD سؤالًا عمليًا: هل يُعد Stratix مُدارًا إلزاميًا، وأي طوبولوجيا تُبقي CIP Sync ضمن الميزانية؟ تعتمد الإجابة على الفاصل الزمني المطلوب للحزمة، ومزامنة الوقت وفق IEEE 1588 V2، والتذبذب — وليس على ما إذا كان المحرك «يستجيب لأمر ping».

لا يتحمل CIP Motion تذبذب زمن الإقامة الناتج عن المفاتيح غير المُدارة، حتى عندما تبدو الاتصالات أحادية الإرسال سليمة في Studio 5000.

متطلبات CIP Motion / CIP Sync

إذا أخفق أي مفتاح في المسار في العمل كساعة شفافة (أو على الأقل في تقييد زمن إقامة PTP)، يرفض المحرك المزامنة ويبدو العطل كأنه مشكلة في السيرفو.

قائمة التحقق من ميزات المفتاح

• ساعة شفافة IEEE 1588 V2 مع مواصفات دقيقة لزمن الإقامة
• جودة خدمة عتادية مع أولوية صارمة لـ DSCP الحرج زمنيًا (علامات EtherNet/IP وPTP)
• التنصت على IGMPv2/v3 عند استمرار استخدام الإرسال متعدد الوجهات
• سلوك CIP معتمد من ODVA / Rockwell حيثما أمكن (عائلات Stratix 5700/5400/5410)

تُمرر المفاتيح غير المُدارة إطارات PTP من دون تصحيح زمن الإقامة؛ وقد يصل التذبذب عبر القفزات المتعددة إلى مئات الميكروثواني، وهو ما يتجاوز ميزانية الحركة البالغة 1 مللي ثانية. ويمكن أن تعمل المفاتيح المُدارة من جهات خارجية إذا تم تكوين PTP TC وجودة الخدمة بشكل صحيح، لكنك تتحمل المخاطر وتفقد تشخيصات Stratix الأصلية في شجرة I/O.

طوبولوجيا المحاور القليلة: DLR مباشر من EN2TR

بالنسبة إلى محور أو محورين، يتمثل النمط المُثبت في العزل المادي بدلًا من شراء مفتاح حركة منذ اليوم الأول:

المنفذ 1 في EN2TR -> مفتاح المصنع (HMI وI/O وVFD)
المنفذ 2 في EN2TR -> المنفذ 1 في Kinetix 5500 (DLR ذو عقدتين)
المحرك: طوبولوجيا الشبكة = DLR، عقدة (وليس مشرفًا)
فترة تحديث المحور = 1 مللي ثانية (مطابقة لـ RPI)

تُزيل حركة CIP أحادية الإرسال على ذلك المقطع ذي العقدتين ضغط IGMP عن مسار الحركة. ومع ذلك، يجب أن يظل طول الكابل ضمن حدود النحاس؛ إذ إن محيط الحلقة يساوي مجموع المقطعين عند توسيع سلسلة DLR لاحقًا.

تُعد نطاقات بث HMI العدو الهادئ لتدفقات الحركة بسرعة 1 ms على الشبكات الفرعية المشتركة.

خيارات فصل HMI

Update Period مقابل RPI

في محور Kinetix 5500، يُعد Update Period ‏(خصائص الحركة) وRPI ‏(خصائص الاتصال) إعدادين مرتبطين لكن غير متطابقين. اضبط كليهما على 1 ms في البرامج الثابتة ERS3 التي تدعم ذلك، وحافظ على تطابقهما. ويُعد عدم التطابق سببًا جذريًا شائعًا لظهور «Connection Not Established» أثناء التشغيل الأولي. ويجب أن تظل معدلات إعلان PTP على ENxT عند القيم التي توصي بها Rockwell، ما لم تنص وثيقة بنية معتمدة على خلاف ذلك.

عندما يتجاوز عدد المحاور نحو ثمانية إلى عشرة محركات على شبكة مشتركة غير مُدارة، فإن التذبذب التراكمي يفرض عادةً الترقية إلى فئة Stratix، حتى لو بدت الاتصالات أحادية الإرسال مقبولة مع محور أو محورين. خطط لهذه النقطة الفاصلة أثناء أول عملية تحديث، لا بعد عطل التزامن الثالث غير المفسَّر.

فحوصات التشغيل الأولي

1. تأكد من أن grandmaster هو ENxT المقصود؛ واقرأ حالة PTP على Stratix إن وُجد
2. طابق Update Period مع RPI؛ إذ تؤدي حالات عدم التطابق إلى أعطال في الاتصالات
3. تحقق من قوائم NS/الاتصالات مقارنةً بعدادات المبدّل عند وجود اختلاف
4. اختبر تنقّل HMI تحت ضغط أثناء تشغيل المحاور — وراقب أعطال التزامن
5. وثّق مخططات الهيكلية؛ فمبدلات الشبكة المكتبية «المؤقتة» تتحول إلى ديون دائمة
6. سجّل خط أساس لخطأ تتبّع المحور قبل إجهاد HMI وبعده

يجب أن يتبع توفير قطع الغيار لمكونات الحركة وLogix قواعد PLC/PAC نفسها المطبقة على وحدات التحكم المنفصلة، حتى لا يؤدي تعطل EN2TR إلى عزل خلية إنتاج.
