الشركة المصنعة: Bently Nevada
رقم المنتج: 106765-25
Country of origin:الولايات المتحدة
نوع المنتج: كابل توصيل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

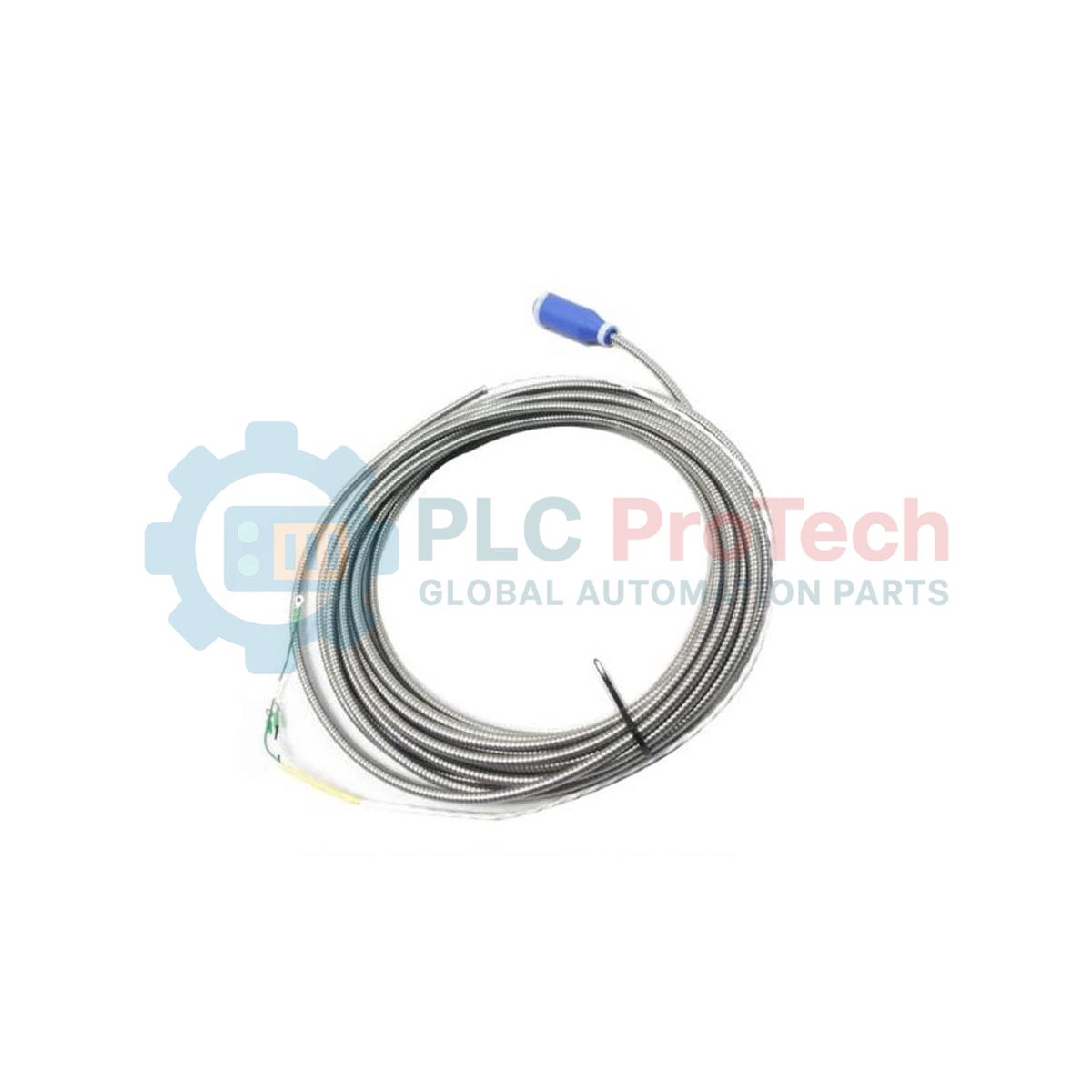

إن كابل التوصيل المجمع 106765-25 هو كابل متخصص ومتين مصمم خصيصًا لسلسلة مستشعرات السرعة الكهروضغطية Bently Nevada 330525 Velomitor XA (التطبيق الممتد). في القطاعات الصناعية الحيوية مثل توليد الطاقة، ومعالجة مياه الصرف الصحي، ومنصات النفط البحرية، يعمل 106765-25 كحلقة وصل أساسية لنقل بيانات الاهتزاز عالية الدقة في البيئات عالية الرطوبة والمسببة للتآكل. وباستخدام نظام موصل فريد مقاوم للعوامل الجوية، يتيح هذا الكابل تركيب المستشعرات مباشرةً دون الحاجة إلى أغطية حماية إضافية. وتقلل هذه البنية المبسطة بدرجة كبيرة من تعقيد التركيب، مع ضمان أقصى وقت تشغيل للمعدات الدوارة من خلال الحفاظ على سلامة الإحكام وفق IP-65 وNEMA 4X في أقسى ظروف العمل الميدانية.
تستخدم سلسلة 106765 نظام لاحقات معياريًا لضمان الوصول الدقيق للكابل المطلوب وفق هندسة مجموعات الآلات المحددة:
النموذج الأساسي 106765: يشير إلى كابل التوصيل المجمع عالي الأداء المصمم لمستشعرات Velomitor XA، مع توافق مع مكونات من الفولاذ المقاوم للصدأ 316L وإحكام مقاوم للعوامل الجوية.
الخيار AA (الطول): يحدد إجمالي طول الكابل بالأمتار.
اللاحقة -25: تمثل طولًا ثابتًا يبلغ 25 مترًا (نحو 82 قدمًا).
منطق الطلب: تقتضي الممارسة القياسية لدى Bently Nevada عادةً تصميم هذه الكابلات المتخصصة وطلبها بزيادات قدرها 3 أمتار، للحفاظ على اتساق الممانعة الكهربائية عبر حلقة المراقبة.
| السمة | تفاصيل المواصفات |
| الطراز | 106765-25 |
| العلامة التجارية | Bently Nevada (Baker Hughes) |
| المنشأ | الولايات المتحدة الأمريكية |
| المستشعرات المتوافقة | سلسلة 330525 Velomitor XA |
| الطول | 25 مترًا (82 قدمًا) |
| درجة الحماية | IP-65 وNEMA 4X (عند التوصيل بشكل صحيح) |
| درجة حرارة التشغيل | -55 إلى +121 درجة مئوية (-67 إلى +250 درجة فهرنهايت) |
| مادة الموصل | مادة صناعية اصطناعية عالية الجودة مقاومة للعوامل الجوية / فولاذ مقاوم للصدأ |
| وزن الشحن | 3.0 كجم |
هل يتوافق 106765-25 مع Velomitor القياسي 330500؟
رغم أن التوصيلات الداخلية قد تكون متشابهة، فإن 106765-25 مصمم خصيصًا لإصدار "XA" (التطبيق الممتد). وتتميز سلسلة XA بموصل فريد مخصص للاستخدام دون غلاف منفصل. وقد يؤدي استخدام هذا الكابل مع 330500 القياسي إلى الإخلال بالإحكام البيئي.
كيف يتعامل الكابل مع التعرض للمواد الكيميائية؟
تم اختيار غلاف الكابل ومواد الموصل لمقاومتها العالية للرطوبة والملوثات الصناعية. وعند دمجه مع هيكل المستشعر 330525 المصنوع من الفولاذ المقاوم للصدأ 316L، يوفر التجميع حماية فائقة من الأجواء المسببة للتآكل الشائعة في التعدين والمعالجة الكيميائية.
هل يؤثر طول 25 مترًا في دقة الإشارة؟
لا. صُممت أنظمة السرعة الكهروضغطية من Bently Nevada لنقل الإشارات عبر مسافات كبيرة. ويقع مسار بطول 25 مترًا ضمن المعايير التشغيلية بكثير، شريطة توجيه الكابل بعيدًا عن مصادر التداخل عالي الجهد.
الإحكام البيئي والحماية من الرطوبة
لتحقيق تصنيف NEMA 4X وIP-65 بالكامل، يجب تثبيت الموصل في موضعه وإحكام ربطه بشكل صحيح. وفي المناطق الخارجية أو مناطق الغسل بالماء، ينبغي للمهندسين وضع طبقة خفيفة من مادة تشحيم السيليكون على قلاوظ الموصل (مع تجنب الدبابيس) لضمان إحكام مانع لتسرب الغاز ومنع تآكل القلاوظ بمرور الوقت.
التوجيه وتخفيف الإجهاد الميكانيكي
نظرًا إلى امتداد الكابل البالغ 25 مترًا، يجب دعمه داخل حوامل الكابلات أو القنوات. تجنب الانحناءات الحادة التي تتجاوز الحد الأدنى لنصف قطر الانحناء (وهو عادةً 10 أضعاف قطر الكابل). وعند طرف المستشعر، أنشئ "حلقة تصريف" صغيرة لمنع الرطوبة المتكثفة من التحرك على طول الكابل والتجمع عند واجهة الموصل.
التخفيف من التداخل الكهرومغناطيسي (EMI)
حتى مع التدريع المتين، ينبغي إبقاء 106765-25 على بُعد 0.3 متر على الأقل (قدم واحدة) من خطوط التيار المتردد عالية القدرة ومحركات التردد المتغير (VFDs). وإذا اضطر الكابل إلى عبور خط كهرباء، فينبغي أن يعبره بزاوية 90 درجة لتقليل احتمال حدوث ضوضاء في الإشارة.
