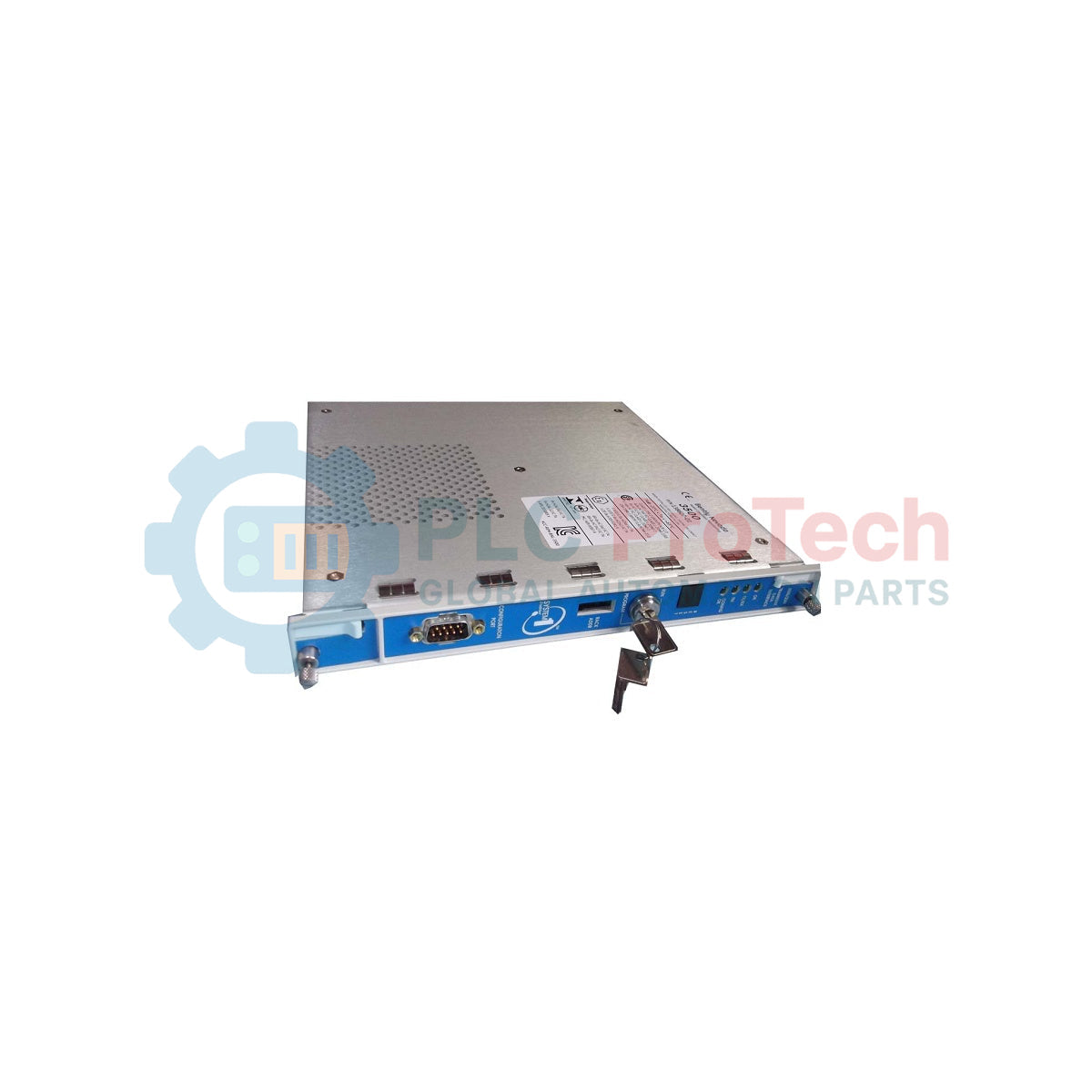

138607-01 | بنتلي نيفادا | وحدة واجهة بيانات عابرة قياسية 3500/22M

الوصف

ال 3500/22M 138607-01 يعمل كبوابة الاتصال واكتساب البيانات الأساسية ضمن إطار حماية الآلات 3500. يجمع هذا المكون بين رف المراقبة ومنصات الهندسة المتخصصة، بما في ذلك برنامج مراقبة الحالة System 1 وأدوات تكوين 3500. يعمل كحل بديل كامل يدمج عمليات وحدة واجهة الرف القياسية مع قدرات جمع بيانات ديناميكية عابرة متقدمة. يعالج المتغيرات الثابتة، والموجات المتزامنة/غير المتزامنة، والتقاطات الإنذار التفصيلية عبر خطي بروتوكول إيثرنت مزدوجين. مدمج مباشرة في الفتحة المجاورة لوحدات طاقة النظام، يضمن وصول تشخيصي آلي موثوق دون التأثير على مسارات إيقاف الماكينة المستقلة المدمجة في أجهزة المراقبة الأساسية.

الميزات

• حل واجهة متكامل يجمع بين وظائف وحدة واجهة الرف وقدرات معالج الاتصالات عالية الكثافة.
• استخراج متغيرات ديناميكية وثابتة مستمرة عبر ما يصل إلى 48 قناة مراقبة في نفس الوقت.
• معدلات أخذ عينات موجية متزامنة ولا متزامنة عالية الدقة مع دقة قابلة للاختيار عبر البرمجيات.
• دعم لأربع إشارات تاكومتر Keyphasor مستقلة عبر نطاق سرعة دوران واسع.
• التقاط بيانات ديناميكية عابرة متخصصة مرتبطة مباشرة بعتبات بدء تشغيل وإيقاف الماكينة.
• مخازن تتبع تاريخية شاملة قبل الإنذار وبعده تحتفظ ببيانات مستمرة دون ثانية.
• خيارات شبكة قابلة للاختيار تتميز بواجهات نحاسية مزدوجة الاستشعار التلقائي أو تكوينات ألياف بصرية مخصصة.
• آلية قفل تشغيل في اللوحة الأمامية توفر حماية قفل تكوين الأجهزة الفيزيائية.
• أدوات برمجية متكاملة لبرمجة العناوين داخل النظام تدعم حتى 127 رفًا فرديًا.

التطبيقات

• رسم خرائط الاهتزاز العابر عالي السرعة وتتبع التشخيص على التركيبات الحرجة للآلات الدوارة.
• مراقبة الحالة المستمرة عبر الإنترنت عبر خلايا توليد الطاقة المؤتمتة وعمليات البتروكيماويات.
• استخراج الطيف الديناميكي في الوقت الحقيقي وتوصيف الطور المتزامن لمعدات صناعية متعددة المحامل.
• نشر إدارة أصول المصنع متعددة الرفوف مرتبطة مباشرة ببنية تحتية مركزية لتشخيص النظام 1.

المواصفات الفنية

كهربائي

الاتصال

الأداء

الحدود البيئية

ميكانيكي

الاتصالات والواجهات

جهات اتصال نظام وحدة الإدخال/الإخراج وتعيينات كتلة الأطراف

يستخدم تخطيط الواجهة رؤوس أطراف موضوعة على تجميع الإدخال/الإخراج المواجه للخلف لإدارة واجهات الأوامر النظامية العالمية.

إرشادات التثبيت

• نصيحة تسلسل الترقية: عند تنفيذ تحديث الأجهزة من تجميع RIM 3500/20 القديم إلى تصميم TDI الجديد، لا تترك لوحات الإدخال/الإخراج RIM القديمة داخل الهيكل. الاحتفاظ بالمكونات القديمة أثناء تهيئة الطاقة سيسبب ضررًا فوريًا للأجهزة الجديدة TDI. يجب أن يتبع تسلسل التحويل هذه الخطوات الدقيقة:
  1. قم بإزالة المعالج الرئيسي القديم RIM بالكامل من الفتحة الأمامية.
  2. استخرج واجهة الإدخال/الإخراج RIM القديمة من فتحة اللوحة الخلفية.
  3. ركب وحدة الإدخال/الإخراج إيثرنت TDI الجديدة المطابقة في الفتحة الخلفية الفارغة.
  4. قم بإدخال وحدة المعالجة الرئيسية TDI في موقع الفتحة الأمامية.
• قيود فتحات الهيكل: يجب أن يشغل المكون الرئيسي للواجهة الفتحة 1 حصريًا، الواقعة مباشرة بجانب مصادر طاقة النظام الأساسية. يتطلب تخصيصًا أماميًا كاملاً بارتفاع كامل مع تخصيص خلفي مطابق بارتفاع كامل.
• عزل مشترك للأجهزة: عند ربط موصل الإشارة المشتركة ذو الدبوسين مباشرةً بنقطة تأريض معزولة لأداة واحدة، تأكد من أن مفتاح التحديد على جانب وحدة إدخال الطاقة الأساسية (PIM) منزلق بالكامل نحو المسار المشار إليه بالسهم "HP". يضمن هذا العزل فصل الإشارة المشتركة بأمان عن تأريض السلامة الأساسي للهيكل.
• عزل اللوحة الأمامية وحلقات التأريض: عند استخدام قناة التكوين USB-B المحلية على اللوحة الأمامية، يجب استخدام الكابل المعزول المصنع (رقم القطعة 123M4610) لضمان فصل بين عناصر الهيكل وأرض الإشارة. بالإضافة إلى ذلك، يجب أن يعمل الكمبيوتر المحمول الخاص بالتكوين عبر البطارية الداخلية فقط، منفصلًا تمامًا عن شبكات الطاقة الرئيسية للقضاء على تداخل حلقات التأريض.
• مطابقة إنهاء الألياف البصرية: تتطلب التركيبات التي تستخدم خيار الألياف البصرية اقتران موصل صريح. نظرًا لأن وحدة 100Base-FX الفيزيائية تحتوي على تجميع طرفي MT-RJ ذكر مدمج، يجب على مهندسي الميدان إنهاء خط الألياف الشبكي الوارد بموصل MT-RJ أنثى لضمان الاستمرارية البصرية.

الامتثال والشهادات

• FCC: متوافق مع الجزء 15 من قواعد FCC المتعلقة بالتداخل المنظم للإشارات.
• توجيهات التوافق الكهرومغناطيسي (EMC): توجيه المجتمع الأوروبي 2014/30/EU عبر المعايير EN 61000-6-2 (مناعة صناعية) وEN 61000-6-4 (انبعاثات صناعية).
• السلامة الكهربائية: توجيه المجتمع الأوروبي 2014/35/EU عبر معيار سلامة المنتج EN 61010-1.
• RoHS: الامتثال لتوجيه المجتمع الأوروبي 2011/65/EU للمواد الخطرة.
• الموافقات البحرية: معتمدة بموجب قواعد التصنيف DNV GL للسفن والمنشآت البحرية والحرف السريعة وقواعد ABS للسفن الفولاذية.
• الموافقات على المناطق الخطرة (أمريكا الشمالية): الفئة I، المنطقة 2: AEx/Ex nA nC ic IIC T4 Gc؛ الفئة I، المنطقة 2: AEx/Ex ec nC ic IIC T4 Gc؛ الفئة I، القسم 2، المجموعات A وB وC وD مع تصنيف درجة حرارة التشغيل T4 @ Ta = -20 درجة مئوية إلى +65 درجة مئوية.
• الموافقات على المناطق الخطرة (ATEX/IECEx): Ex II 3G Ex nA nc ic IIC T4 Gc و Ex ec nc ic IIC T4 Gc مع التحقق من درجة الحرارة T4 @ Ta = -20 درجة مئوية إلى +65 درجة مئوية.
