146054-032-10-02-05 بنتلي نيفادا 3300 XL مجس مغطى بالسيراميك

نظرة عامة على المنتج

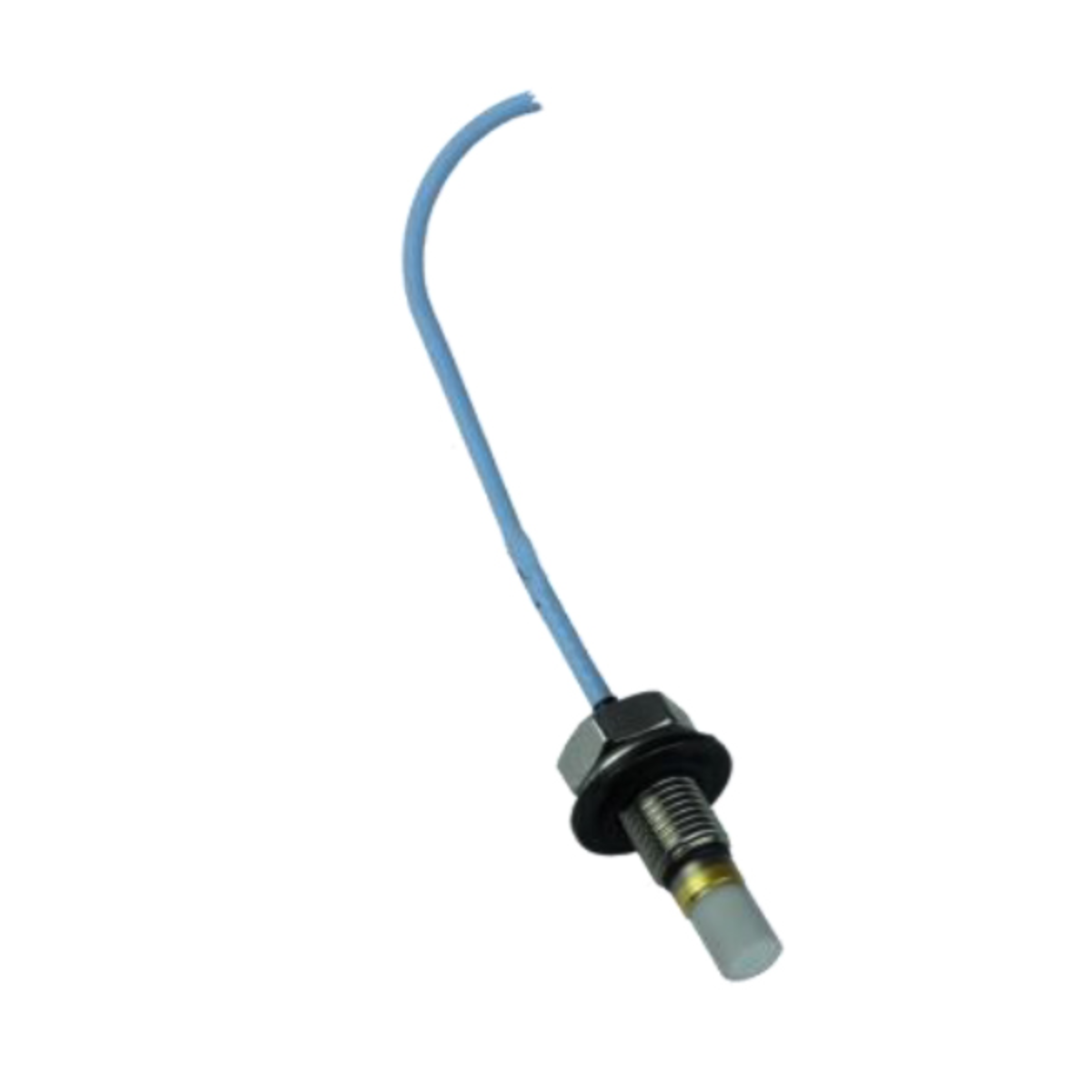

يمثل 146054-032-10-02-05 جهاز استشعار إزاحة تيار دوامي عالي الموثوقية ومتين تم تطويره لنظام محول القرب القياسي Bently Nevada 3300 XL. تم تصميمه بغطاء سيراميكي متخصص فوق طرف المجس، مما يوفر حماية ممتازة ضد تآكل الجسيمات، وضربات السوائل عالية السرعة، والتآكل الكيميائي. تعتمد مجالات العمليات الصناعية الحرجة — بما في ذلك محطات توليد الطاقة بالفحم، ومصانع التكسير الحفزي البتروكيماوي، وعمليات الطين التعدينية — على 146054-032-10-02-05 لمراقبة الآلات الدوارة ذات الأحمال الشديدة. من خلال تتبع اهتزاز العمود في الوقت الحقيقي، وموقع الدفع المحوري، والفواصل الديناميكية للمحامل تحت ظروف بيئية قاسية، يوفر هذا الجهاز قياسات ميكانيكية دقيقة إلى رف الحماية 3500. تضمن هذه الاستشعارات الاستباقية حماية التوربينات والضواغط عالية القيمة، مما يمنع الفشل الميكانيكي الكارثي ويقلل بشكل كبير من توقف المصنع غير المخطط له.

تفصيل اللاحقة

تحدد تسمية الطلب لـ 146054-032-10-02-05 أبعادها الهيكلية، وخصائص التثبيت الفيزيائية، وأجهزة التوصيل، وشهادات السلامة من خلال مصفوفة رقم القطعة الصارمة:

• 146054 (النموذج الأساسي): يشير إلى تكوين مجس القرب 3300 XL بقطر 8 مم مزود بطرف مغطى بالسيراميك المتقدم للبيئات العدوانية.

• 032 (خيار الطول غير الملولب): يحدد جزءًا معينًا من طول الغلاف غير الملولب يبلغ 3.2 بوصة، لتكييف غلاف المجس مع هندسة غلاف المحمل المحددة.

• 10 (خيار الطول الكلي): يحدد طولًا كهربائيًا كليًا للنظام يبلغ 1.0 متر (3.3 قدم)، ويتطلب مطابقة دقيقة مع كابلات التمديد وأجهزة استشعار Proximitor.

• 02 (نوع الموصل والكابل): يؤكد وجود موصل كوكسيالي صغير مدمج من نوع ClickLoc متصل بهيكل كابل كوكسيالي معزول قياسي.

• 05 (خيار الموافقة الوكالية): يثبت شهادات شاملة مضادة للانفجار دوليًا، بما في ذلك موافقات CSA وATEX وIECEx للعمليات في المناطق الخطرة.

المعلمات الميكانيكية والبيئية

الأسئلة الشائعة حول عمليات أجهزة الاستشعار الصناعية

ما هي المزايا التشغيلية التي يوفرها الطرف المغطى بالسيراميك مقارنة بواجهات المجسات البلاستيكية القياسية؟

تستخدم أطراف مجسات القرب القياسية بلاستيك بولي فينيلين سلفيد (PPS)، والذي قد يتدهور أو يتآكل عند تعرضه لقطرات سائلة عالية السرعة مستمرة، أو جسيمات رماد طائر كاشطة، أو أبخرة كيميائية متآكلة. يعمل الغطاء السيراميكي على 146054-032-10-02-05 كدرع مادي مقوى، مقاوم للتآكل ويحافظ على السلامة الهيكلية لمنع انحراف القياس.

هل يمكن توصيل هذا المجس بطول 1.0 متر مباشرةً إلى رف المراقبة 3500 بدون كابل تمديد؟

لا. تعمل أنظمة محولات القرب على أطوال كهربائية معايرة صارمة، وعادة ما تتطلب شبكة مطابقة بطول 5.0 أمتار أو 9.0 أمتار. يجب إقران المجس بطول 1.0 متر مع كابل تمديد 3300 XL بطول 4.0 أمتار أو 8.0 أمتار لتحقيق الطول الكهربائي الكلي المطلوب من جهاز استشعار Proximitor.

كيف يمنع آلية موصل ClickLoc فقدان الإشارة في حاويات الآلات ذات الاهتزاز العالي؟

يتميز موصل ClickLoc الكوكسيالي الصغير بقفل ميكانيكي تلقائي. عند التوصيل، يصدر صوت نقرة تثبت الموصل بإحكام لمنع ارتخاء الاتصال الناتج عن اهتزازات الهيكل منخفضة التردد، مما يحافظ على استمرارية مسار القياس منخفض الجهد.

دليل الهندسة والتركيب

• معايرة جهد الفجوة المستمر والتباعد الميكانيكي:

  عند تركيب مجس 146054-032-10-02-05 في خيط غلاف الآلة، استخدم مقياس فولت رقمي معاير مرتبط بأطراف "ProxOut" و"Com" في جهاز Proximitor لمراقبة جهد الفجوة المستمر. اضبط عمق المجس الفيزيائي حتى يقرأ المقياس بالضبط -10.0 فولت مستمر، وهو ما يتوافق مع نقطة المركز الفيزيائية لمنحنى المعايرة الخطي 3300 XL. تأكد من أن سطح الهدف نظيف، أملس، وذو تكوين فولاذي متجانس لمنع أخطاء الانحراف الكهربائي.

• حماية توجيه الكابل وأدنى نصف قطر للانحناء:

  وجه كابل الكوكسيل القياسي خارج غلاف الآلة باستخدام كتل ممرات معدنية مخصصة، مع إبقاء أسلاك القياس بعيدًا عن خطوط الطاقة الثقيلة أو أسلاك محركات التيار المتردد لتقليل التداخل الكهرومغناطيسي. حافظ على أدنى نصف قطر انحناء صارم يبلغ 25.4 مم (1.0 بوصة) لسلك الكابل الكوكسيالي أثناء التركيب. يمكن للثنيات الحادة أو الطيات أن تغير المسافة الداخلية للنواة الكوكسيالية، مما يغير السعة الكهربائية للكابل ويُدخل أخطاء هيكلية في قراءات الاهتزاز الديناميكية.

• عزل الموصل وختم مقاوم للسائل:

  يجب أن يبقى موصل ClickLoc نظيفًا وجافًا تمامًا ومعزولًا عن مسارات التأريض الهيكلية. قبل ختم الاتصال داخل صندوق التوصيل الخاص بالآلة، قم بلف شريط عازل سيليكوني سميك الجدران ومرن يلتصق بنفسه أو غطاء حماية مخصص للموصل فوق الوصلة. تمنع هذه المعالجة تسرب زيت التشحيم الساخن، والرطوبة، والحطام الموصل من اختراق الخيوط الدقيقة، مما يتجنب تلاشي الإشارة أو أعطال حلقات التأريض.
