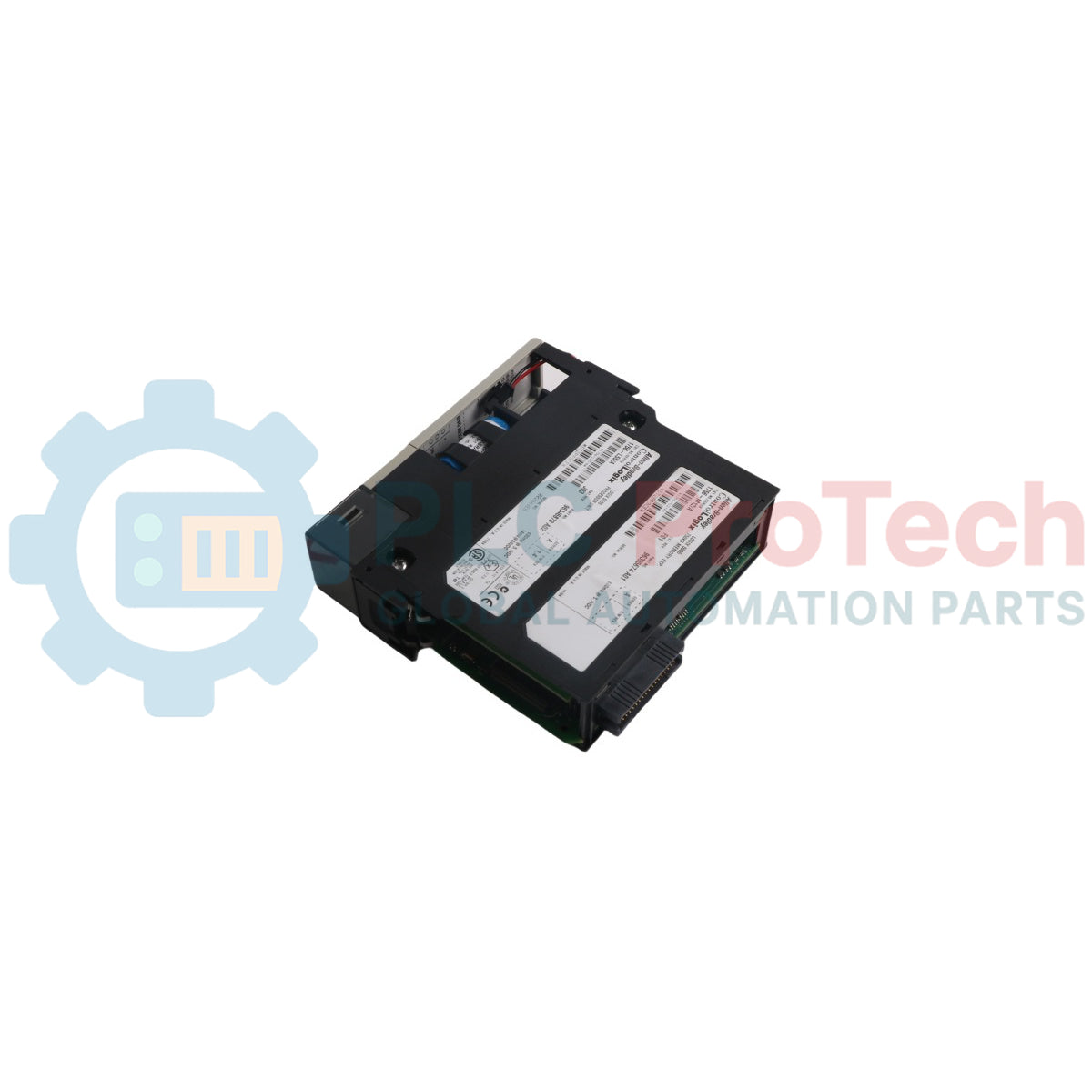

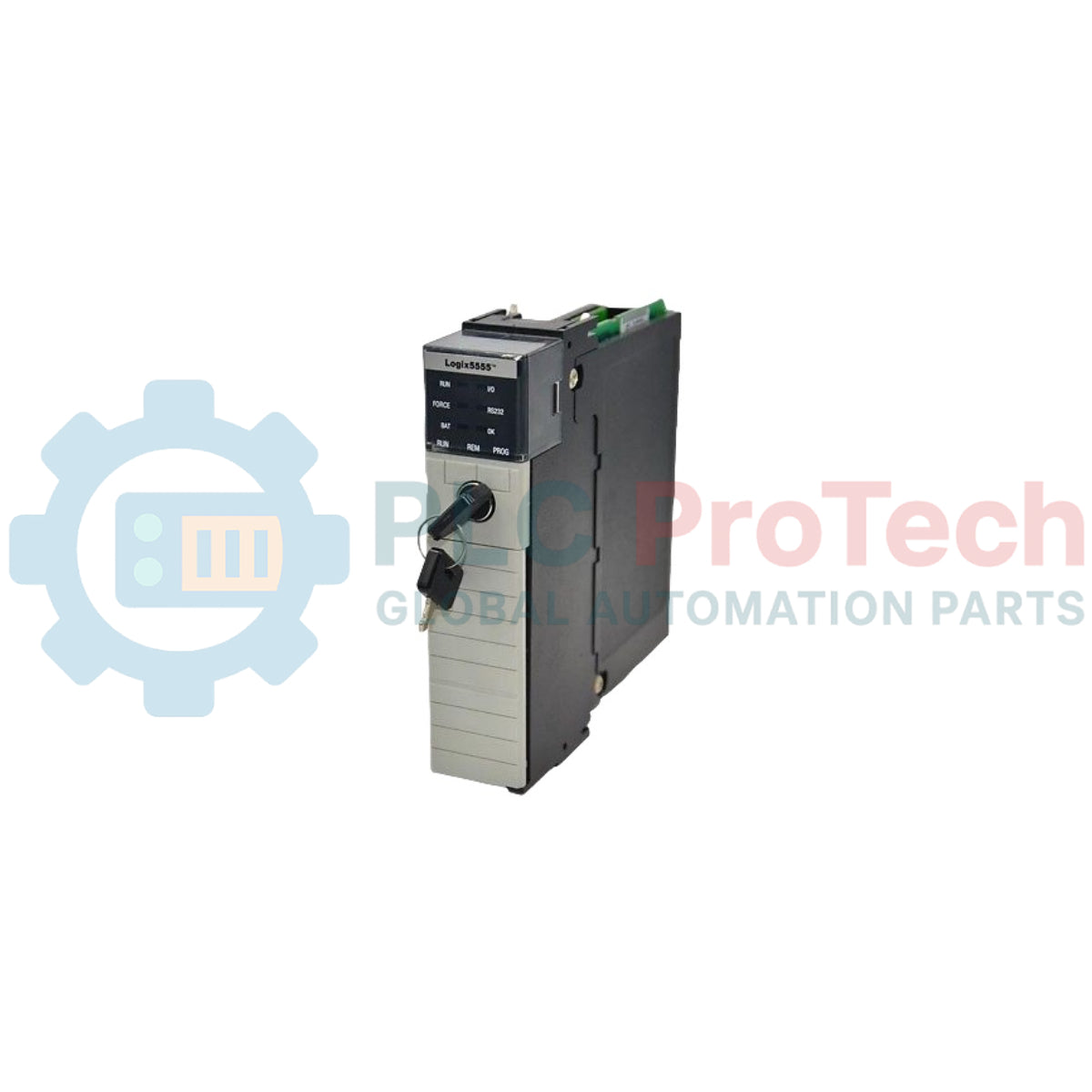

معالج Allen-Bradley ControlLogix 5555 بسعة 1.5 ميجابايت، الطراز 1756-L55M14

نظرة عامة على المنتج وإرث الحوسبة الصناعية

تُعد وحدة المعالجة المركزية 1756-L55M14 (1756L55M14) قوية وعالية الأداء ضمن عائلة ControlLogix 5555. وقد صُممت لإدارة مهام التحكم المعقدة في عصر البنية المتكاملة المبكرة، مما يوفر جسرًا بين أنظمة التشغيل الآلي القديمة والأنظمة الحديثة القائمة على Ethernet. وبفضل احتوائها على 1.5 MB من ذاكرة المستخدم، تُعد وحدة التحكم هذه مثالية للتطبيقات المتوسطة إلى الكبيرة التي تتطلب تتبعًا واسعًا للبيانات، وحسابات معقدة بالفاصلة العائمة، وحركة منسقة. وتستخدم 1756-L55M14 تصميم ذاكرة معياريًا (M14)، مما يتيح تنفيذ البرامج بشكل موثوق في صناعات تتراوح من تجميع السيارات إلى تغليف المستحضرات الصيدلانية بكميات كبيرة.

بنية الأجهزة وديناميكيات الذاكرة

تُعد 1756-L55M14 معالجًا قائمًا على الهيكل، ويشغل فتحة واحدة في رف 1756 ControlLogix. وقد صُممت بنيتها لتنفيذ المنطق بشكل حتمي وللاتصال عالي السرعة عبر اللوحة الخلفية.

• ذاكرة المستخدم (1.5 MB): تشير اللاحقة "M14" إلى وحدة الذاكرة المحددة غير المتطايرة المثبتة. وتتيح هذه السعة تخزين قدر كبير من منطق البرنامج والوسوم.

• التخزين غير المتطاير: متوافقة مع وحدات الذاكرة التوسعية 1756-M1, -M2, and -M3. ولإجراء نسخ احتياطي دائم، تدعم بطاريات الليثيوم 1756-BA1 أو 1756-BA2 للحفاظ على محتويات ذاكرة RAM المتطايرة أثناء انقطاع الطاقة.

• نظام تشغيل متعدد المهام: يدعم مهام متعددة ذات أولويات مختلفة، بما في ذلك المهام المستمرة والدورية والقائمة على الأحداث، مما يضمن عدم تأخر حلقات التحكم الحرجة بسبب الاتصالات في الخلفية.

• الواجهة التسلسلية: تتضمن منفذ RS-232 (DF1/DH-485) مدمجًا، مما يتيح الاتصال المباشر للبرمجة المحلية أو الربط مع واجهة HMI أو الاتصالات عبر المودم.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

ما الفرق بين معالجات 1756-L55 ومعالجات 1756-L6x الأحدث؟

تستخدم سلسلة 1756-L55 وحدة ذاكرة منفصلة ماديًا (مثل M14) تُركّب في لوحة المعالج، في حين أن سلسلة 1756-L6x (5560) تحتوي على ذاكرة مدمجة على اللوحة. كما تعتمد L55 على بطارية للاحتفاظ بمحتويات RAM، بينما تستخدم الطُرز الأحدث وحدات تخزين الطاقة (ESMs) وذاكرة فلاش داخلية.

كيف يمكنني إطفاء مؤشر LED "Solid Red OK" في هذا المعالج؟

يشير ضوء OK الأحمر الثابت عادةً إلى عطل في الأجهزة غير قابل للاسترداد. ومع ذلك، يمكنك محاولة فصل الطاقة وإعادتها، ثم إجراء إعادة ضبط إلى إعدادات المصنع من خلال إزالة البطارية وقصر طرفي البطارية في المعالج (بعد فصل الطاقة) لمسح الذاكرة. إذا استمر الضوء الأحمر بعد إعادة تحميل البرنامج الثابت، فقد تحتاج الوحدة إلى إصلاح الأجهزة.

هل يتوافق 1756-L55M14 مع أحدث إصدار من Studio 5000؟

تدعم سلسلة 1756-L55 ما يصل إلى RSLogix 5000 version 16. وهي غير متوافقة مع الإصدار 17 أو الإصدارات الأحدث (بما في ذلك Studio 5000). ولتحقيق التوافق مع البرامج الحديثة، يلزم الانتقال إلى سلسلة 1756-L7x أو L8x.

بروتوكولات الهندسة والتركيب

• صيانة البطارية: ينبغي استبدال بطارية 1756-BA1 سنويًا. وإذا أضاء مؤشر "BATT"، فسيكون أمامك نحو أسبوعين لاستبدال البطارية قبل فقدان البرنامج الموجود في ذاكرة RAM المتطايرة أثناء دورة فصل الطاقة وإعادتها.

• إدارة البرنامج الثابت: تأكد من توافق إصدار البرنامج الثابت (مثل v15 أو v16) مع إصدار RSLogix 5000 المستخدم للمشروع. وسيؤدي عدم تطابق البرنامج الثابت إلى منع المعالج من الدخول في وضع "Run".

• التفريغ الكهروستاتيكي (ESD): عند التعامل مع 1756-L55M14، ولا سيما عند تركيب وحدة الذاكرة M14 أو إزالتها، استخدم دائمًا سوارًا مضادًا للكهرباء الساكنة. فدوائر CMOS الداخلية شديدة الحساسية للكهرباء الساكنة، وقد تتعرض للتلف الدائم بسبب تفريغات غير مرئية.

المزايا الهندسية

تظل 1756-L55M14 مكوّنًا مهمًا لصيانة الأنظمة القديمة. ويسمح نهج الذاكرة المعيارية بإجراء ترقيات سهلة؛ إذ يمكن ترقية معالج "M12" إلى "M14" بمجرد استبدال بطاقة الذاكرة. ومن خلال دعم المجموعة الكاملة من تعليمات Logix5000، بما في ذلك مخططات الوظائف التسلسلية (SFC) والنص المنظم، توفر هذه الوحدة إمكانات تحكم متقدمة كانت سبّاقة لعصرها. وبالنسبة إلى المنشآت التي تسعى إلى الحفاظ على تركيبات ControlLogix الحالية دون مخاطر إجراء إصلاح شامل لنظام التحكم، توفر 1756-L55M14 التوازن المثالي بين سعة الذاكرة والموثوقية الصناعية المثبتة.
