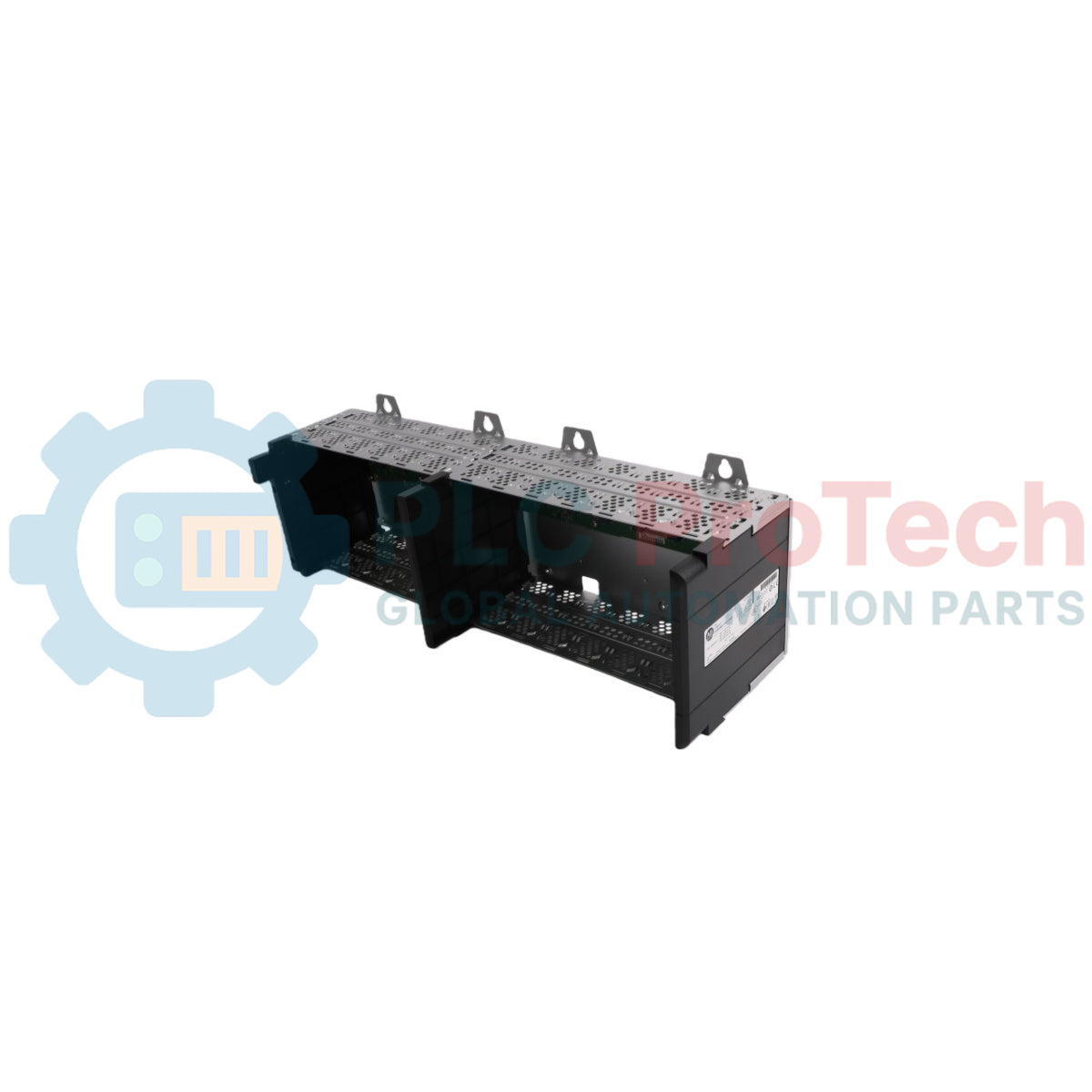

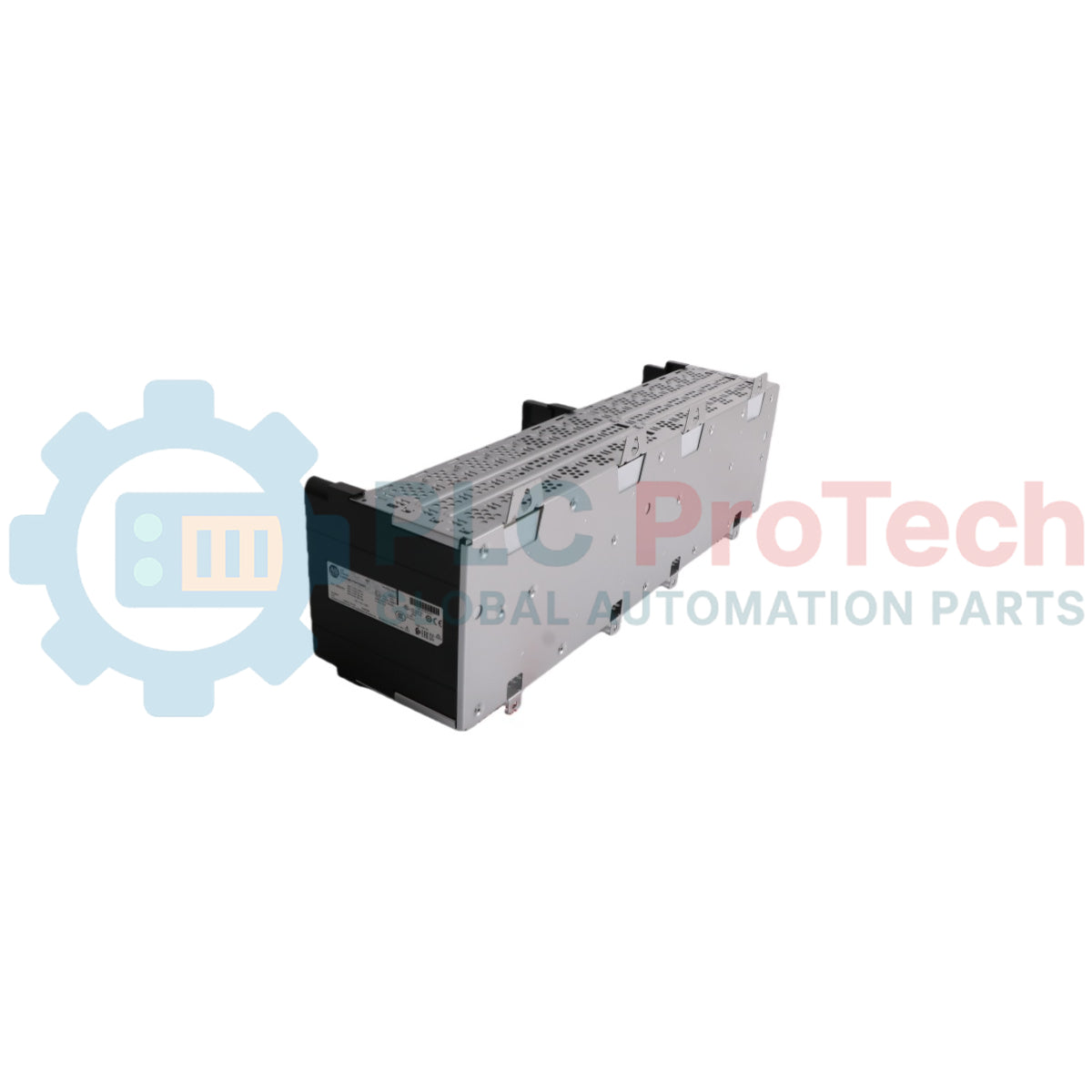

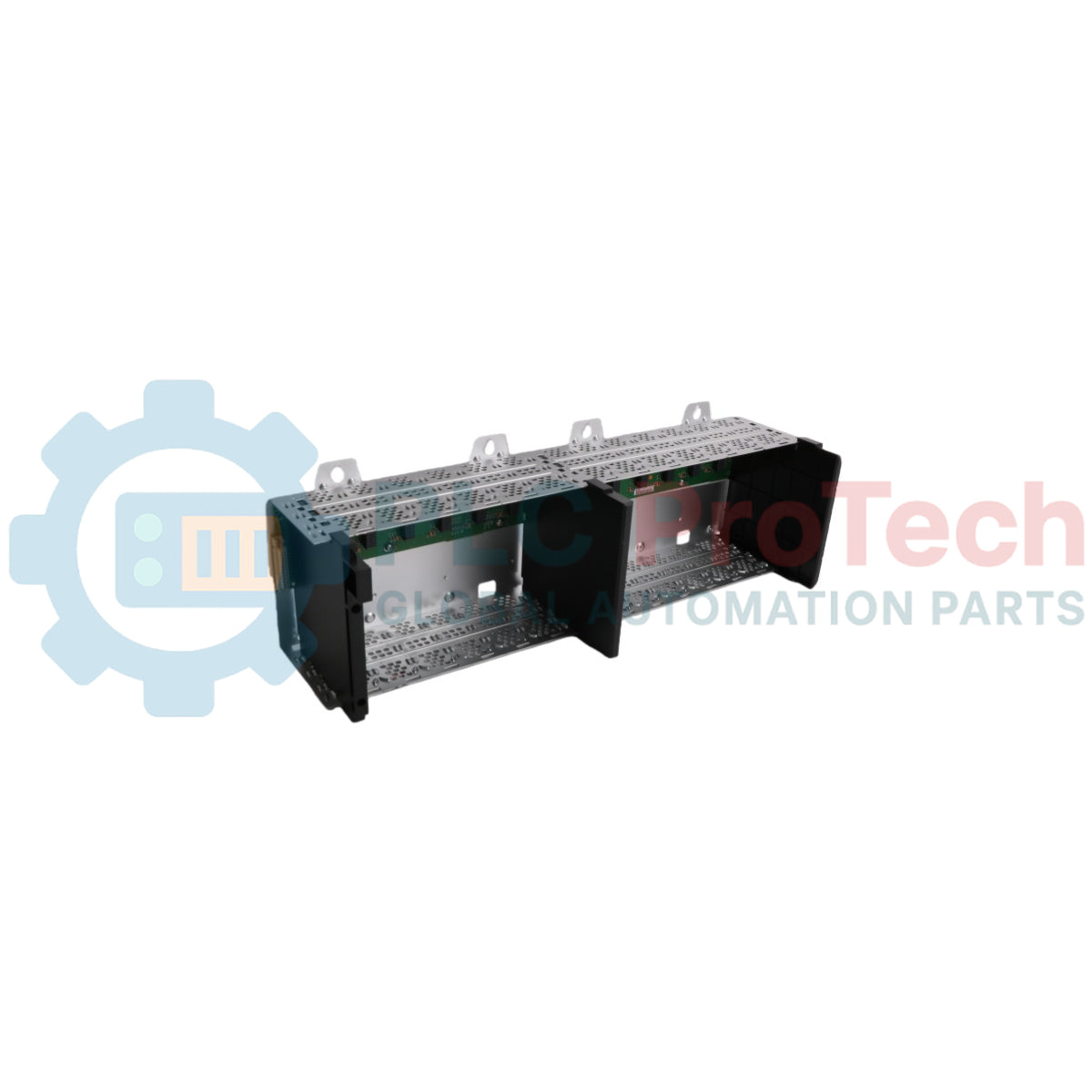

هياكل/رفوف Allen-Bradley ControlLogix ذات 13 فتحة، الطراز 1756-A13

نظرة عامة على المنتج وأساس البنية التحتية

إن 1756-A13 (1756A13) هيكل متين بمواصفات صناعية، صُمم لتوفير الدعامة المادية والكهربائية لنظام ControlLogix. وبفضل احتوائه على 13 فتحة للتكامل المعياري، يستوعب هذا الهيكل معالجات النظام ووحدات الإدخال/الإخراج وجسور الاتصال، ما يتيح تبادل البيانات بسرعة عالية عبر اللوحة الخلفية لنظام ControlLogix. وقد صُمم 1756-A13 لبيئات الأتمتة واسعة النطاق، مثل مصانع تجميع السيارات ومنشآت التحكم في العمليات المعقدة، حيث تكون هناك حاجة إلى إدخال/إخراج عالي الكثافة ومسارات اتصال متعددة في حامل واحد. ويسمح تصميمه المعياري بتهيئة مرنة للنظام، بما يضمن توزيع الطاقة والبيانات بشكل موثوق على جميع المكونات المركبة.

بنية الأجهزة وديناميكيات اللوحة الخلفية

يعمل 1756-A13 كهيكل لوحة خلفية سلبية، ما يعني أن المنطق والوظائف الذكية موجودة في الوحدات، بينما يوفر الهيكل مسار الاتصال عالي السرعة (الناقل) وتوزيع الطاقة.

• كثافة الفتحات: 13 فتحة عامة يمكنها استيعاب أي مزيج من وحدات التحكم أو وحدات الإدخال/الإخراج أو وحدات الشبكة من ControlLogix.

• الناقل عالي السرعة: توفر اللوحة الخلفية مسار بيانات حتميًا، ما يسمح بنماذج بيانات المنتج/المستهلك التي تحسّن عرض النطاق الترددي للشبكة.

• التوافق مع مصادر الطاقة: صُمم لتركيب مصادر الطاقة القياسية 1756 (مثل 1756-PA72, 1756-PB72) على الجانب الأيسر، والتي توزع بعد ذلك جهدًا منظمًا على الفتحات الـ13 جميعها.

• الهيكل المتين: مصمم لتحمل الاهتزازات الصناعية والتمدد الحراري، بما يضمن استمرار التلامس الكهربائي حتى في ظروف التشغيل القاسية.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

هل يمكنني تركيب عدة معالجات في هيكل 1756-A13 واحد؟

نعم. تتمثل إحدى نقاط القوة الأساسية في بنية ControlLogix في المعالجة المتعددة. يمكنك تركيب عدة وحدات معالجة مركزية في 1756-A13 واحد للتعامل مع مهام مختلفة (مثل وحدة للسلامة، وأخرى للحركة، وثالثة للمنطق القياسي)، مع مشاركة وحدات الإدخال/الإخراج والاتصال نفسها.

هل من الضروري استخدام «حشوات الفتحات» للفتحات الفارغة؟

على الرغم من أنها ليست مطلوبة بشكل صارم للتشغيل الكهربائي، يُنصح بشدة باستخدام حشوات الفتحات 1756-N2. فهي تحمي موصلات اللوحة الخلفية من الغبار والحطام، وتساعد في الحفاظ على تدفق هواء مناسب لتبريد الوحدات النشطة.

كيف يتعامل الهيكل مع التأريض؟

يتميز 1756-A13 بمسامير تأريض مخصصة. ومن الضروري ربط الهيكل باللوحة الفرعية باستخدام شريط تأريض ذي مساحة سطحية كبيرة لمنع الضوضاء في اللوحة الخلفية، والتي قد تؤدي إلى أعطال متقطعة في الاتصال.

بروتوكولات الهندسة والتركيب

• تركيب الهيكل: يجب تركيب 1756-A13 أفقيًا. وقد يؤدي تركيبه عموديًا إلى إعاقة التبريد بالحمل الحراري الطبيعي للوحدات، ما يتسبب في ظهور نقاط ساخنة موضعية وتعطل الأجهزة قبل أوانها.

• عزم ربط مصدر الطاقة: عند تركيب مصدر الطاقة على الجانب الأيسر من الهيكل، تأكد من إحكام مسامير التثبيت بعزم 1.13 نيوتن متر (10 رطل-بوصة). فقد يتسبب مصدر الطاقة غير المحكم في حدوث قوس كهربائي عبر أطراف طاقة اللوحة الخلفية.

• محاذاة الوحدات: عند إدخال الوحدات في الفتحات الـ13، استخدم الأدلة العلوية والسفلية. لا تستخدم القوة أبدًا؛ فإذا لم تنزلق الوحدة بسلاسة، فتحقق من وجود دبابيس منحنية في اللوحة الخلفية أو موصل الوحدة.

المزايا الهندسية

يوفر 1756-A13 قابلية توسع لا مثيل لها للتحكم المركزي. وبفضل توفيره 13 فتحة، يتيح بنية تحكم موحدة بدرجة عالية، ما يقلل الحاجة إلى وحدات إدخال/إخراج بعيدة متعددة ويبسط هيكل الشبكة. كما أن قدرة اللوحة الخلفية على دعم «الإزالة والإدخال أثناء التشغيل» (RIUP) تعني أنه إذا تعطلت وحدة إدخال/إخراج في الفتحة 4، فيمكن استبدالها بينما يستمر المعالج الموجود في الفتحة 0 في تشغيل بقية الآلة، ما يقلل إجمالي وقت التوقف بشكل كبير.
