PLX32-EIP-MBTCP تكنولوجيا بروسوفت بوابة EtherNet/IP إلى Modbus TCP/IP

نظرة عامة على المنتج وأداة ربط البروتوكولات

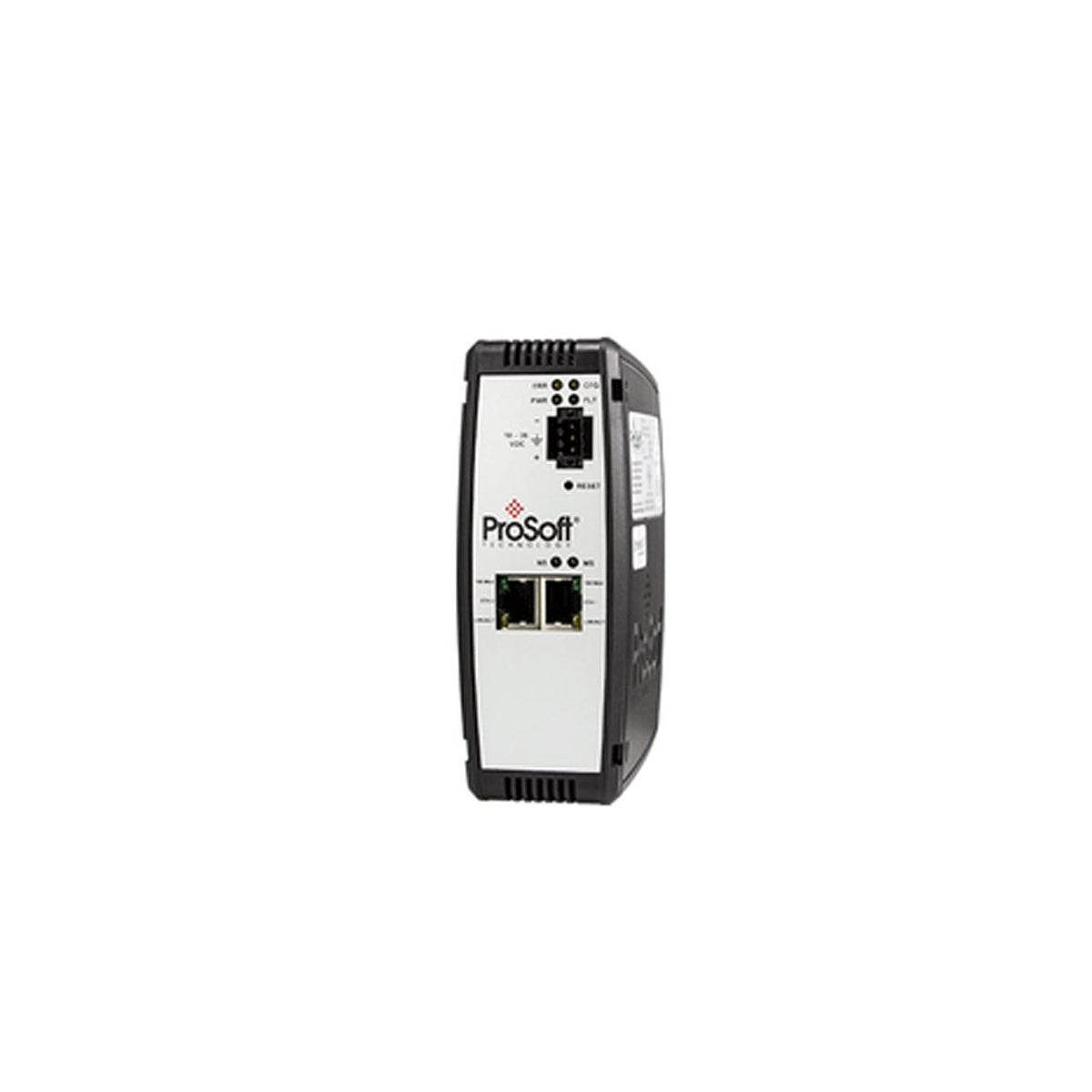

تُعد PLX32-EIP-MBTCP (PLX32EIPMBTCP) بوابة صناعية عالية الأداء مصممة لتسهيل تبادل البيانات بسلاسة بين شبكات EtherNet/IP و Modbus TCP/IP. تم تصميم هذه الوحدة بواسطة ProSoft Technology خصيصًا لنظام Allen-Bradley البيئي، وهي تعمل كجسر حيوي لدمج الأجهزة المتنوعة في أرض المصنع — مثل عدادات الطاقة، والمحركات، وأجهزة حساب التدفق — مباشرةً في أنظمة التحكم القائمة على Logix. تتميز البوابة بمنفذي إيثرنت مستقلين مزدوجين، مما يسمح لكل بروتوكول بالعمل على شبكات فرعية معزولة. تلغي هذه الميزة المعمارية الحاجة إلى توجيه NAT المعقد أو تغيير عناوين IP للجهاز، مما يحافظ على أمان وتنظيم الشبكة بشكل صارم مع تقليل الحمل الزائد للتكليف في مشاريع البنية التحتية واسعة النطاق.

البنية الهندسية للأجهزة وإدارة البيانات

تم تصميم PLX32-EIP-MBTCP للتعامل مع كميات كبيرة من البيانات، حيث تدعم قاعدة بيانات داخلية تصل إلى 10,000 سجل 16 بت. وهذا يسمح بتجميع مجموعات بيانات ضخمة من أجهزة Modbus متعددة في واجهة EtherNet/IP واحدة.

• دعم البروتوكولات المتعددة: متوافق مع مجموعة واسعة من وحدات تحكم Allen-Bradley القديمة والحديثة، بما في ذلك ControlLogix (CLX)، CompactLogix (CMPLX)، SLC، و MicroLogix.

• عزل المنافذ المزدوجة: يتيح منفذا إيثرنت منفصلان ماديًا تمرير البيانات بشكل آمن بين الشبكات الفرعية (على سبيل المثال، شبكة مخصصة لجهاز Modbus وشبكة الشركة/PLC).

• التعافي من الكوارث: تتيح فتحة بطاقة SD المدمجة تخزين ملفات التكوين. في حالة فشل الأجهزة، يمكن استبدال الوحدة وإعادة تكوينها على الفور عن طريق تبديل البطاقة.

• تبسيط التكامل: يتضمن ملف تعريف EDS إضافي (AOP) لـ Studio 5000، مما يتيح التكامل بالسحب والإفلات وتوليد العلامات تلقائيًا.

المواصفات التقنية

الأسئلة الشائعة التقنية المتكاملة

كيف تعمل ميزة "تحديد أولويات البيانات" على تحسين أداء النظام؟

تسمح PLX32-EIP-MBTCP بتوصيلات إدخال/إخراج متعددة بوحدة التحكم المنطقية القابلة للبرمجة (PLC). من خلال تعيين فترات طلب الحزم (RPI) مختلفة لمجموعات بيانات محددة، يمكن للمهندسين تحديد أولويات بيانات التحكم عالية السرعة (RPI منخفض) مع السماح لبيانات الحالة غير الحرجة بالتحديث بشكل أقل تكرارًا، مما يحسن عرض النطاق الترددي للشبكة.

هل يمكن تأمين الوحدة ضد تغييرات التكوين غير المصرح بها؟

نعم. بالنسبة للوحدات ذات إصدار البرنامج الثابت 1.04 أو أعلى، يمكن استخدام مفتاح الوحدة المادي لقفل التكوين، مما يمنع التغييرات عن بعد عبر واجهة الويب أو برنامج التكوين.

ما هي أنواع رسائل Allen-Bradley المدعومة؟

تدعم البوابة كلاً من PCCC (لاتصال SLC و PLC5 القديم) و CIP (للمراسلة الحديثة القائمة على Logix)، مما يضمن التوافق التام مع الإصدارات السابقة عبر خط إنتاج Allen-Bradley بأكمله.

بروتوكولات الهندسة والتركيب

• تكوين الشبكة الفرعية: عند استخدام ميزة المنفذ المزدوج، تأكد من تعيين المنفذ 1 والمنفذ 2 لشبكات IP فرعية مختلفة (على سبيل المثال، 192.168.1.x و 10.0.0.x). قد يتسبب توصيل كلا المنفذين بنفس المفتاح المادي على نفس الشبكة الفرعية في حدوث عواصف بث أو أخطاء تكرارية.

• التأريض: استخدم طرف التأريض GND المخصص على موصل الطاقة ثلاثي الأوضاع. في البيئات عالية الضوضاء بالقرب من محركات التردد المتغير (VFDs)، تأكد من توصيل سكة DIN بشكل صحيح بالتأريض المركزي للمصنع لحماية سلامة السجل 16 بت من التداخل الكهرومغناطيسي.

• الإدارة الحرارية: تم تصنيف الوحدة للعمل حتى 70 درجة مئوية. ومع ذلك، لتحقيق أقصى عمر افتراضي، تأكد من وجود مسافة خلوص لا تقل عن 25 مم فوق وأسفل الوحدة لتسهيل تبريد الحمل الحراري الطبيعي داخل الغلاف.

المزايا الهندسية

تتميز PLX32-EIP-MBTCP بـ وقت دورة التعليمات المنخفض وقدرتها العالية على الاتصال (دعم ما يصل إلى 5 اتصالات خادم من الفئة 3). توفر قدرتها على العمل كعميل (ماستر) وخادم (سلاف) Modbus في وقت واحد مرونة لا مثيل لها. سواء كنت تقوم بترحيل أنظمة Modbus RTU القديمة (عبر محولات TCP) أو توصيل أجهزة قياس ذكية جديدة إلى رف ControlLogix، توفر سلسلة ProSoft PLX32 حلاً "ضبط وانسَ" يتحمل قسوة درجات الحرارة والاهتزازات الصناعية الشديدة.
