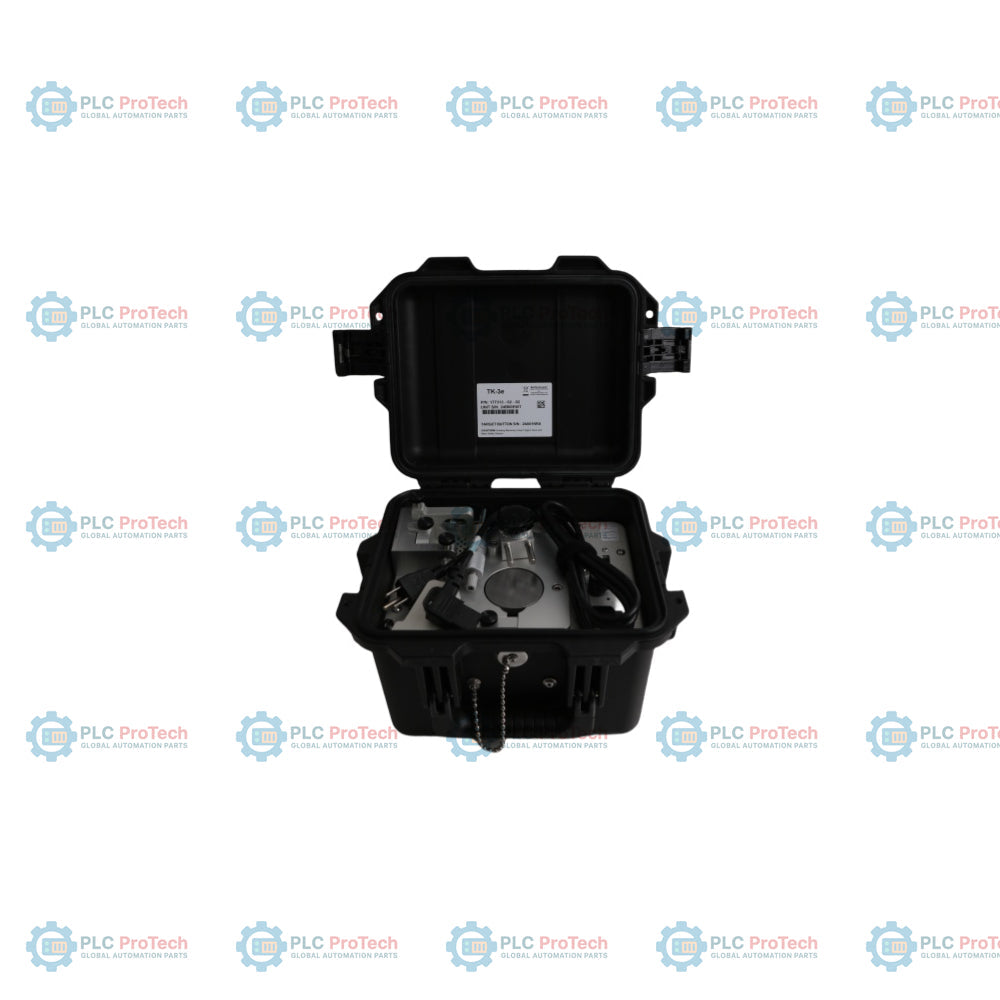

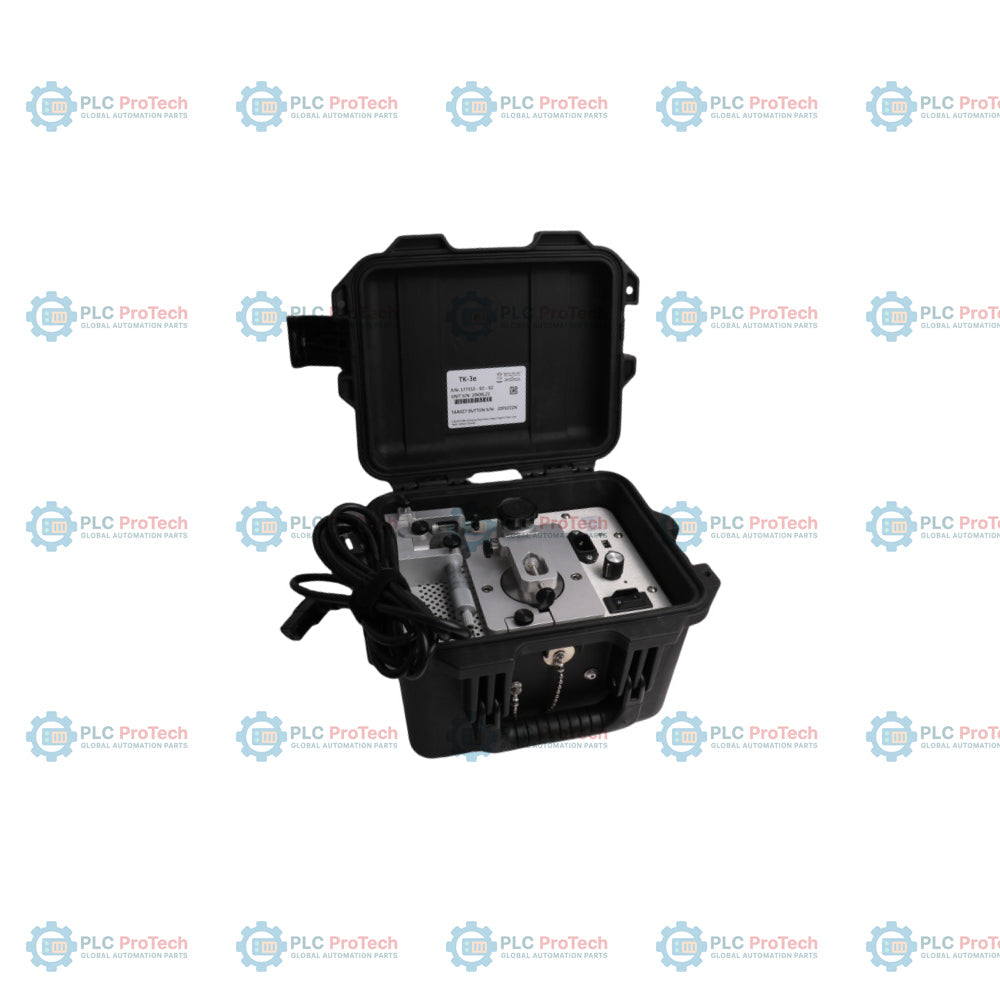

محرك كهربائي TK-3e Bently Nevada 177313-02-02-00

وصف المنتج والغرض التشغيلي

تُعد Bently Nevada 177313-02-02-00، المعروفة أيضًا بالنموذج 177313-02-02-00 TK-3e، مجموعة اختبار نظام القرب الكهربائي المصمم لمحاكاة اهتزاز العمود الديناميكي والموقع الثابت للتحقق من المراقبة الصناعية. تقوم هذه الأدوات الدقيقة بمعايرة مراقبات حماية الآلات من Bently Nevada والتحقق من سلامة تشغيل حلقة محول القرب بالكامل قبل التشغيل أو أثناء الصيانات الدورية. تُستخدم على نطاق واسع في مصافي البتروكيماويات ومحطات الطاقة الحرارية ومنشآت الدفع البحرية، حيث يوفر TK-3e المرجع الفيزيائي الدقيق اللازم لتأكيد خطية المحول ودقة قراءة المراقب. من خلال تسهيل التحقق المنهجي لأجهزة استشعار الاهتزاز الحرجة، يقلل هذا النظام من مخاطر فشل الآلات الدوارة الكارثي والتوقفات المكلفة غير المتوقعة للمصنع.

تفصيل اللاحقة

يحدد رقم الجزء 177313-02-02-00 بدقة تخطيط الأجهزة الوظيفية، وتكوين الطاقة، والامتثال التنظيمي الإقليمي لمعيار المعايرة المحمول:

• خيار وحدات القياس (02): مُجهز بمقاييس قياس مترية على ميكرومتر المغزل (معاير من 0 إلى 25.4 مم).
• خيار نوع سلك الطاقة (02): مزود بسلك طاقة بمعيار أوروبي متوافق مع الشبكات الكهربائية الإقليمية.
• خيار موافقات الوكالات (00): خيار قياسي بدون شهادات موافقة خاصة بالمناطق الخطرة أو الوكالات.

المعلمات الميكانيكية والكهربائية

الأسئلة الشائعة الهندسية

س: هل يمكن لحامل المجس العالمي قبول مجسات 8 مم و11 مم في نفس الوقت؟

ج: حامل المجس العالمي على كل من ميكرومتر المغزل وتجميع ذراع التأرجح يُعدّل لتثبيت مجسات فردية تتراوح أقطارها من 5 مم إلى 19 مم. يستوعب مجسًا واحدًا في كل مرة أثناء إجراءات المعايرة لضمان التمركز مع زر الهدف أو لوحة الاهتزاز.

س: لماذا تم تحديد مادة لوحة الاهتزاز كفولاذ سبيكة AISI 4140؟

ج: تعتمد مجسات القرب من Bently Nevada على تقنية التيار الدوامي، التي تتأثر بالتركيب الكيميائي والخصائص المغناطيسية لمادة الهدف. يتطابق فولاذ سبيكة AISI 4140 مع الخصائص الكهربائية لأعمدة الآلات الصناعية القياسية، مما يضمن أن الهدف يتصرف كما في الأصول الحقيقية بالمصنع.

س: هل يلزم وجود راسم إشارة خارجي لفحص خرج الاهتزاز الديناميكي لمجموعة الاختبار؟

ج: لا. باستخدام عامل المقياس المطلق لمجس القرب قيد الاختبار مع قراءة جهد التيار المستمر بواسطة مقياس متعدد رقمي قياسي، يمكن للمشغل ضبط سعة الاهتزاز الميكانيكي بدقة.

تشغيل ميداني وإرشادات السلامة

• معايرة الخطية الثابتة (جهد الفجوة): للتحقق من معايرة محول القرب، ثبت المجس في حامل ميكرومتر المغزل العالمي. حرك الهدف نحو طرف المجس حتى يتم الاتصال الفيزيائي، ثم قم بتصفير الميكرومتر. أرجع المجس بدقة بخطوات مترية (مثلاً 0.25 مم)، وسجل جهد الخرج من حساس Proximitor عند كل نقطة باستخدام مقياس فولت رقمي لرسم خطية النظام عبر نطاق 10.0 فولت تيار مستمر.
• محاكاة الاهتزاز الديناميكي: عند استخدام لوحة الاهتزاز الكهربائية المعتمدة على المحرك لمعايرة مراقبات الاهتزاز، ضع المجس عبر تجميع ذراع التأرجح فوق لوحة الاهتزاز. اضبط قرص التحكم في السرعة المتغير لزيادة سرعة المحرك ضمن نطاق 0 إلى 5000 دورة في الدقيقة لمطابقة سرعات تشغيل الآلات النموذجية. تحقق من نقاط تنبيه المراقب وإنذارات الخطر مقابل الإزاحة الميكانيكية الفعلية.
• حماية واجهة الهدف: تحقق دائمًا من نظافة سطح زر الهدف ولوحة الاهتزاز وخلوهما من طبقة زيتية أو خدوش قبل بدء دورة المعايرة. تؤدي الخدوش أو الأضرار الميكانيكية على سطح فولاذ AISI 4140 إلى أخطاء كهربائية تؤثر على دقة قراءات الحساس.
• تكوين مصدر الطاقة الكهربائية: تأكد من تطابق جهد خط الإدخال مع مواصفات سلك الطاقة الأوروبي (190-250 فولت تيار متردد). توصيل الوحدة ببنية طاقة غير متوافقة سيؤدي إلى تلف دوائر التحكم في سرعة المحرك الكهربائية الداخلية ويضر بسلامة حلقة الاختبار.
