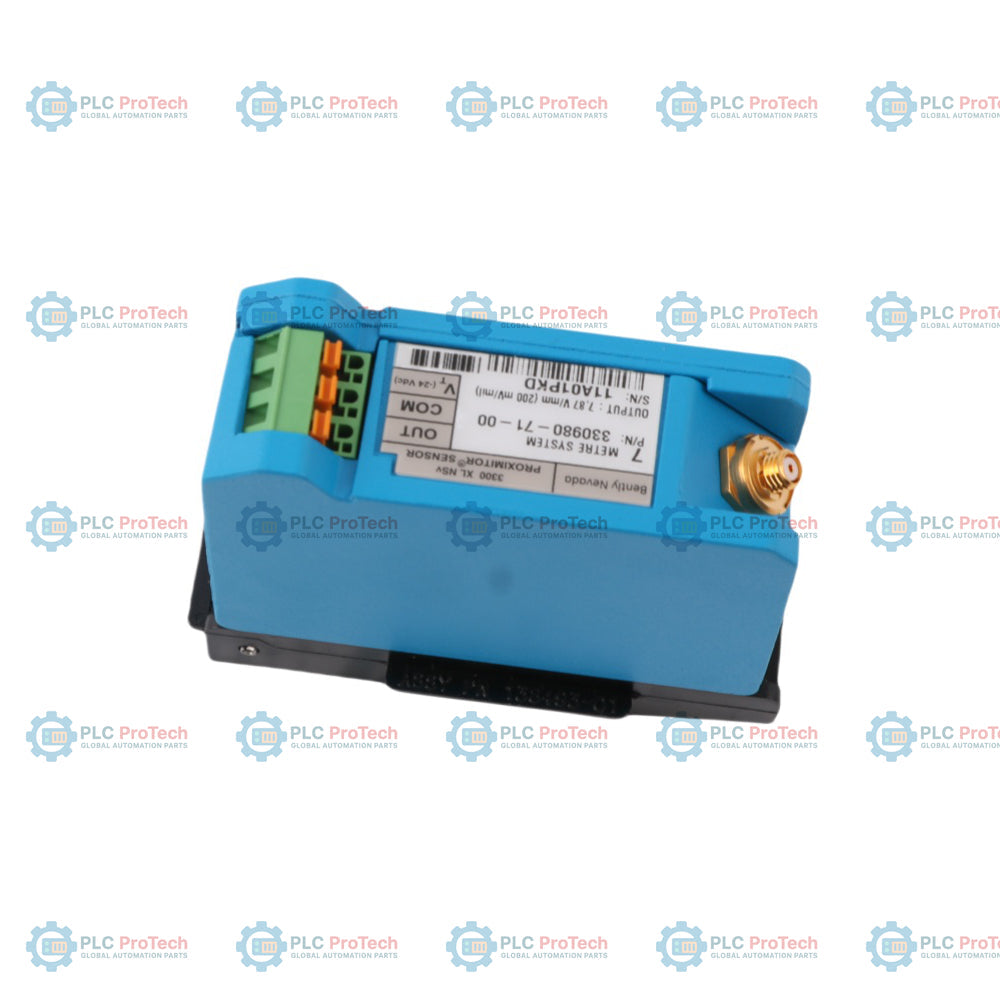

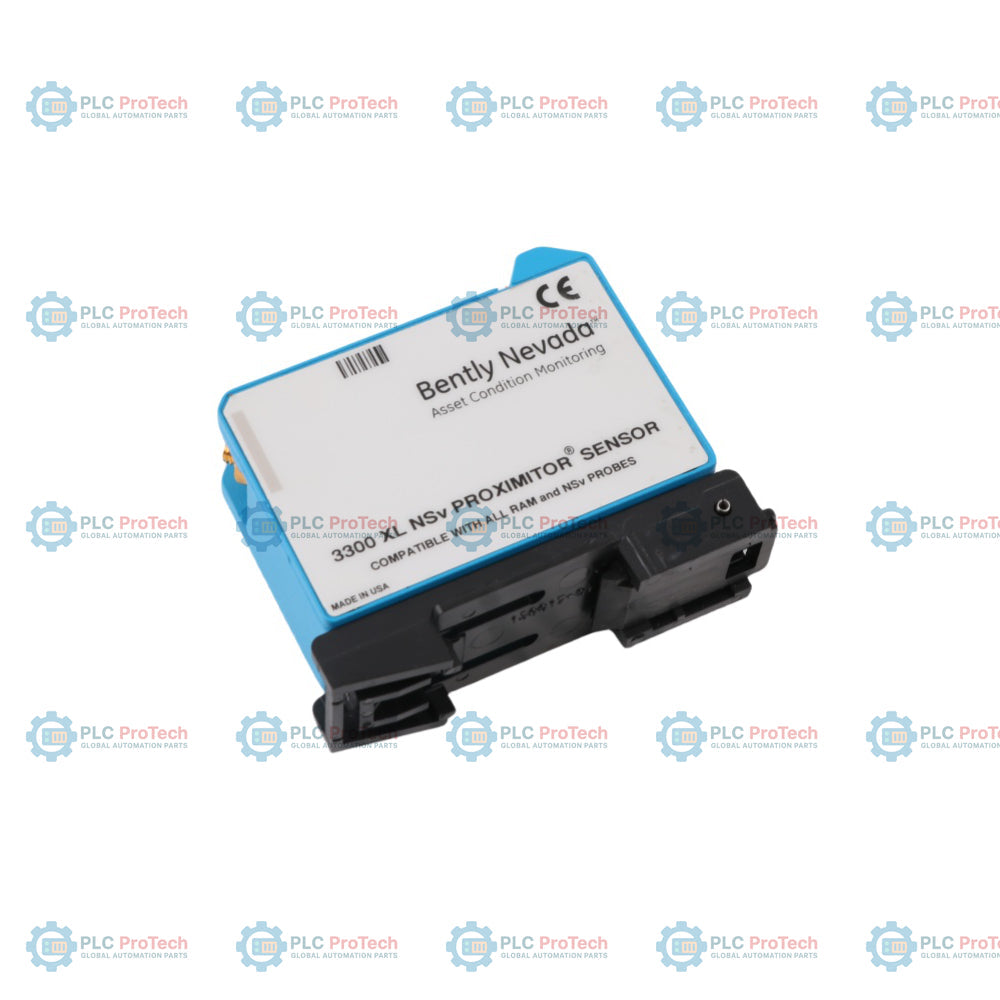

مستشعر Proximitor ‏3300 XL NSv من Bently Nevada ‏330980-71-00

SKU 330980-71-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330980-71-00
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر القرب NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 255ج
Dimensions: 7.0 أمتار (23.0 قدمًا)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن Bently Nevada 330980-71-00 هو مستشعر تقارب 3300 XL NSv غير تلامسي، مصمم ليكون جزءًا من نظام محول التقارب 3300 XL NSv. وقد صُمم خصيصًا للاستخدام مع ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط غاز العمليات، وغيرها من الآلات التي تتطلب تركيبًا في مساحات ضيقة أو تحتوي على مناطق أهداف صغيرة. ويشمل ذلك قياس الاهتزاز الشعاعي أو الموضع الشعاعي على أعمدة يقل قطرها عن 51 مم (2 بوصة)، والموضع المحوري على أهداف مسطحة يقل حجمها عن 15 مم (0.6 بوصة).

يتميز الجهاز بملف جانبي محسّن للرؤية الجانبية وخصائص للأهداف الصغيرة توفر نطاقًا خطيًا يبلغ 1.5 مم (60 ميل). وباستخدام شرائط أطراف SpringLoc، يتيح توصيلات أسلاك ميدانية متينة دون الحاجة إلى أدوات تركيب متخصصة. ويدعم ملفه الميكانيكي المدمج التركيبات عالية الكثافة، مع توفير مناعة ضد إشارات الراديو عالية التردد RFI/EMI.

الميزات

جزء من نظام محول التقارب 3300 XL NSv الذي يحسّن الأداء في ظل قيود التركيب الضيقة.
يتيح التصميم المدمج التركيب في تكوينات قضبان DIN عالية الكثافة أو تكوينات التركيب التقليدية على اللوحات.
تدمج شرائط أطراف SpringLoc لتمكين التوصيل السريع والآمن للأسلاك ميدانيًا دون الحاجة إلى أدوات تركيب متخصصة.
توفر المناعة المحسّنة ضد RFI/EMI حماية لنظام المحول من تداخل إشارات الراديو عالية التردد القريبة.
معايرة المصنع الافتراضية لفولاذ AISI 4140، مع توفر معايرات لمواد بديلة عند الطلب.

التطبيقات

ضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط غاز العمليات.
قياسات الاهتزاز الشعاعي والموضع الشعاعي على آلات المحامل ذات الغشاء السائل ذات الأعمدة الصغيرة.
قياسات الموضع المحوري (الدفع) على الأهداف المسطحة الصغيرة أو محدودة المساحة.
قياس سرعة الدوران، وقياسات السرعة الصفرية، والمرجع الطوري (إشارات Keyphasor).

معلومات الطلب

رقم الجزء	وصف الخيار
330980-71-00	طول النظام 7.0 أمتار (23.0 قدمًا)، تثبيت DIN، اعتماد الجهة المختصة: غير مطلوب

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	بنتلي نيفادا (شركة تابعة لشركة بيكر هيوز)
دخل مستشعر التقارب	يقبل مسبار تقارب واحدًا غير تلامسي من طراز 3300 RAM أو 3300 NSv وكابل تمديد
متطلبات مصدر الطاقة	يتطلب من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر دون حواجز، مع استهلاك أقصى يبلغ 12 مللي أمبير (-23 فولت تيار مستمر إلى -26 فولت تيار مستمر مع حواجز)
عامل القياس التزايدي (ISF)	7.87 فولت/مم (200 مللي فولت/ميل) بنسبة +12.5% / -20% على امتداد النطاق الخطي البالغ 1.5 مم
النطاق الخطي	1.5 مم (60 ميلًا)، بدءًا من مسافة تقريبية قدرها 0.25 مم (10 ميلات) من الهدف (من 0.25 إلى 1.75 مم / من 10 إلى 70 ميلًا)
الانحراف عن الخط المستقيم ذي أفضل مطابقة (DSL)	انحراف أقل من ±0.06 مم (±2.3 ميل)
مقاومة الخرج	50 أوم
الحساسية	تغير أقل من 2 مللي فولت في جهد الخرج لكل فولت من التغير في جهد الدخل
الاستجابة الترددية	من 0 إلى 10 كيلوهرتز:‏ +0،‏ -3 ديسيبل نموذجيًا مع أسلاك ميدانية يصل طولها إلى 305 أمتار (1000 قدم)
إعداد الفجوة الموصى به	1.0 مم (40 ميل)
سعة الأسلاك الميدانية	0.2 إلى 1.5 مم² (16 إلى 24 AWG) [0.25 إلى 0.75 مم² (18 إلى 23 AWG) مع أطراف كبس]
الحد الأقصى لطول الأسلاك الميدانية	305 أمتار (1000 قدم) بين مستشعر Proximitor ووحدة المراقبة
مادة مستشعر Proximitor	ألومنيوم A380
الوزن النموذجي لمستشعر Proximitor	255 غ (9 أونصات)
نطاق درجة حرارة التشغيل	-52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت)
نطاق درجة حرارة التخزين	-52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات (اختُبر وفقًا لـ IEC 68-2-3 للحرارة الرطبة)

إرشادات التركيب

تهيئة التركيب: مصمم لتركيبات التثبيت على قضيب DIN مقاس 35 مم. تأكد من توفر خلوص إضافي لا يقل عن 3.05 مم (0.120 بوصة) لإزالة قضيب DIN بسلاسة.
توصيلات الأسلاك الميدانية: استخدم كابلًا ثلاثي الموصلات محميًا بين المستشعر ووحدة المراقبة، بطول أقصى يبلغ 305 أمتار (1000 قدم).
التفريغ الكهروستاتيكي: اتخذ الاحتياطات الهندسية المعقولة لتجنب التفريغ الكهروستاتيكي أثناء المناولة وتوصيل الوصلات الكهربائية.
العزل: تأكد من استخدام وسادات التثبيت المناسبة لعزل جسم المستشعر عن بيئة تأريض الهيكل.

الامتثال والشهادات

توجيهات التوافق الكهرومغناطيسي: توجيه الجماعة الأوروبية 2014/30/EU؛ والمعياران EN 61000-6-2 (الحصانة) وEN 61000-6-4 (الانبعاثات) للبيئات الصناعية.
RoHS: توجيه الجماعة الأوروبية 2011/65/EU.
FCC: متوافق مع الجزء 15 من قواعد FCC.
السلامة الوظيفية: SIL 2 (HFT = 0)، وSIL 3 (HFT = 1).
البحري: قواعد عام 2019 لشروط التصنيف (الجزء 1،‏ 1-1-1/7.7،‏ 1-1-A3،‏ 1-1-A4) والجزء 1 للوحدات والمنشآت البحرية (1-1-4/9.7،‏ 1-1-A2،‏ 1-1-A3).

FAQ

ما نطاق القياس الخطي للجهاز؟

يبلغ النطاق الخطي للجهاز 1.5 مم (60 ميل)، ويبدأ من مسافة تقارب 0.25 مم (10 ميل) من سطح الهدف ويمتد حتى 1.75 مم (70 ميل).

ما متطلبات دخل مصدر الطاقة للمستشعر؟

يتطلب المستشعر جهدًا من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر من دون حواجز، مع أقصى استهلاك للتيار يبلغ 12 ملّي أمبير، وجهدًا من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر عند استخدام الحواجز.

إلى أي مادة هدف تتم معايرة الجهاز افتراضيًا؟

يُورَّد المستشعر من المصنع مُعايرًا افتراضيًا لاستهداف فولاذ AISI 4140.

ما نوع الأطراف الكهربائية الموجودة في الجهاز؟

يتميز المستشعر بشرائط أطراف SpringLoc التي لا تتطلب أدوات تركيب خاصة وتسهّل إجراء توصيلات أسلاك ميدانية متينة.
