الشركة المصنعة: Allen-Bradley

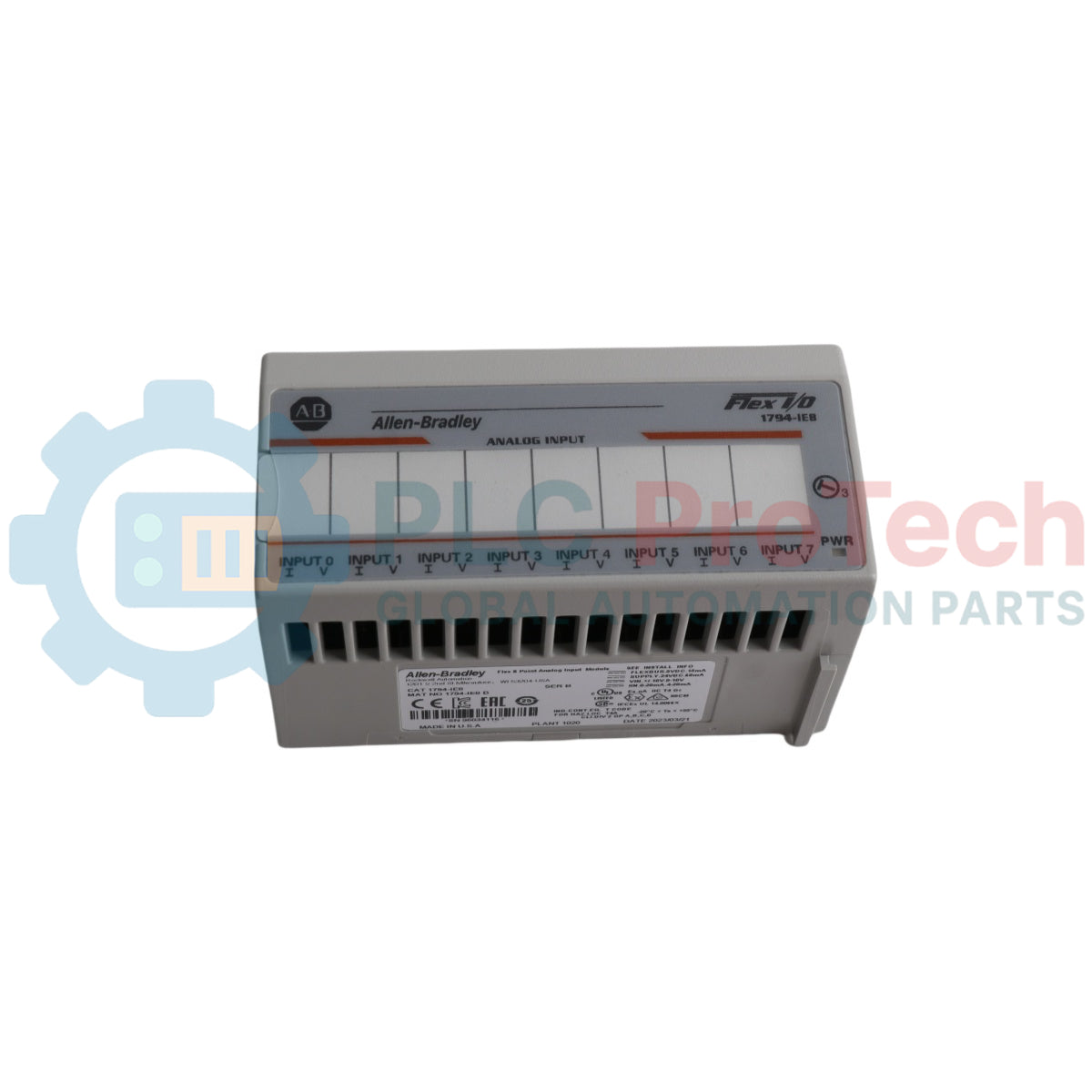

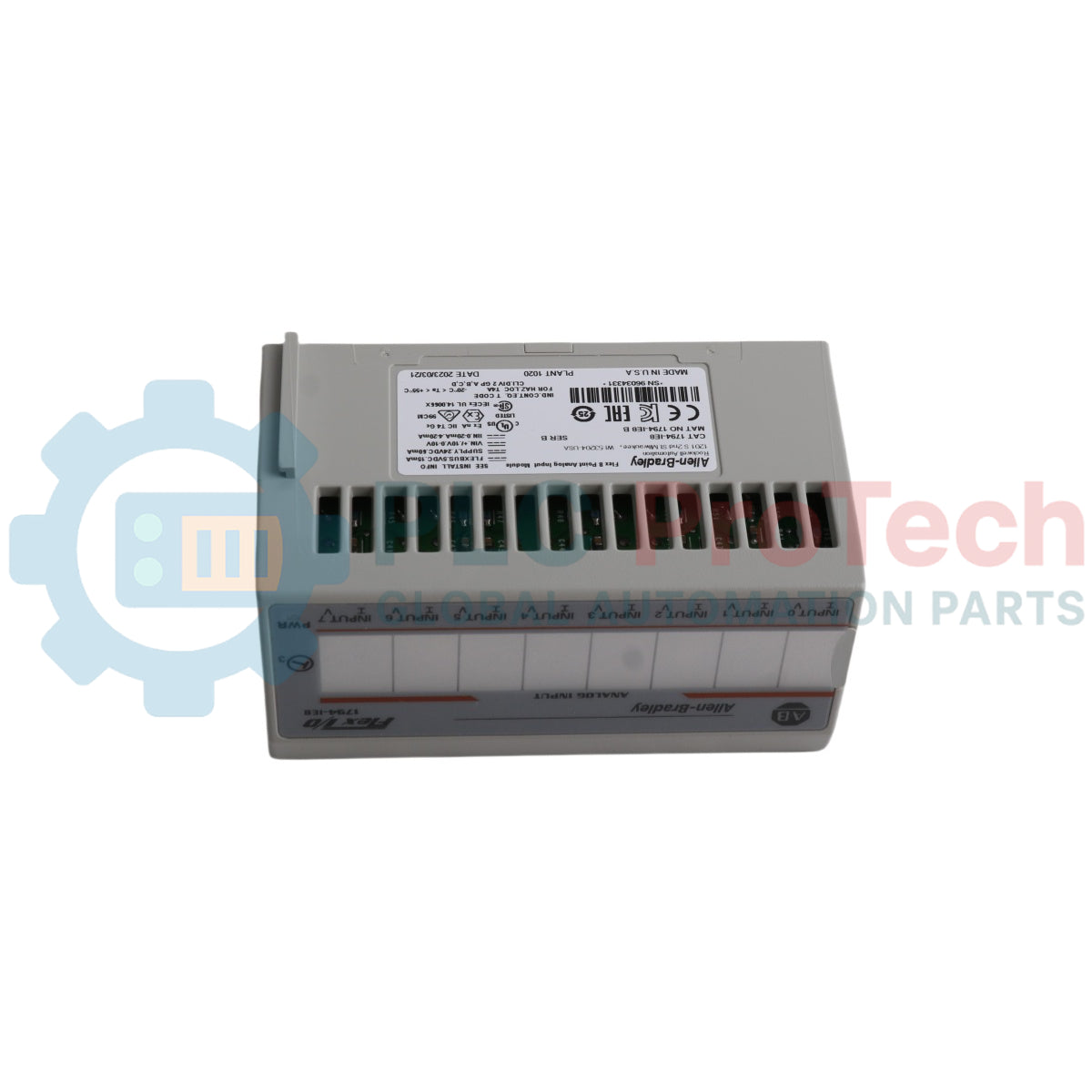

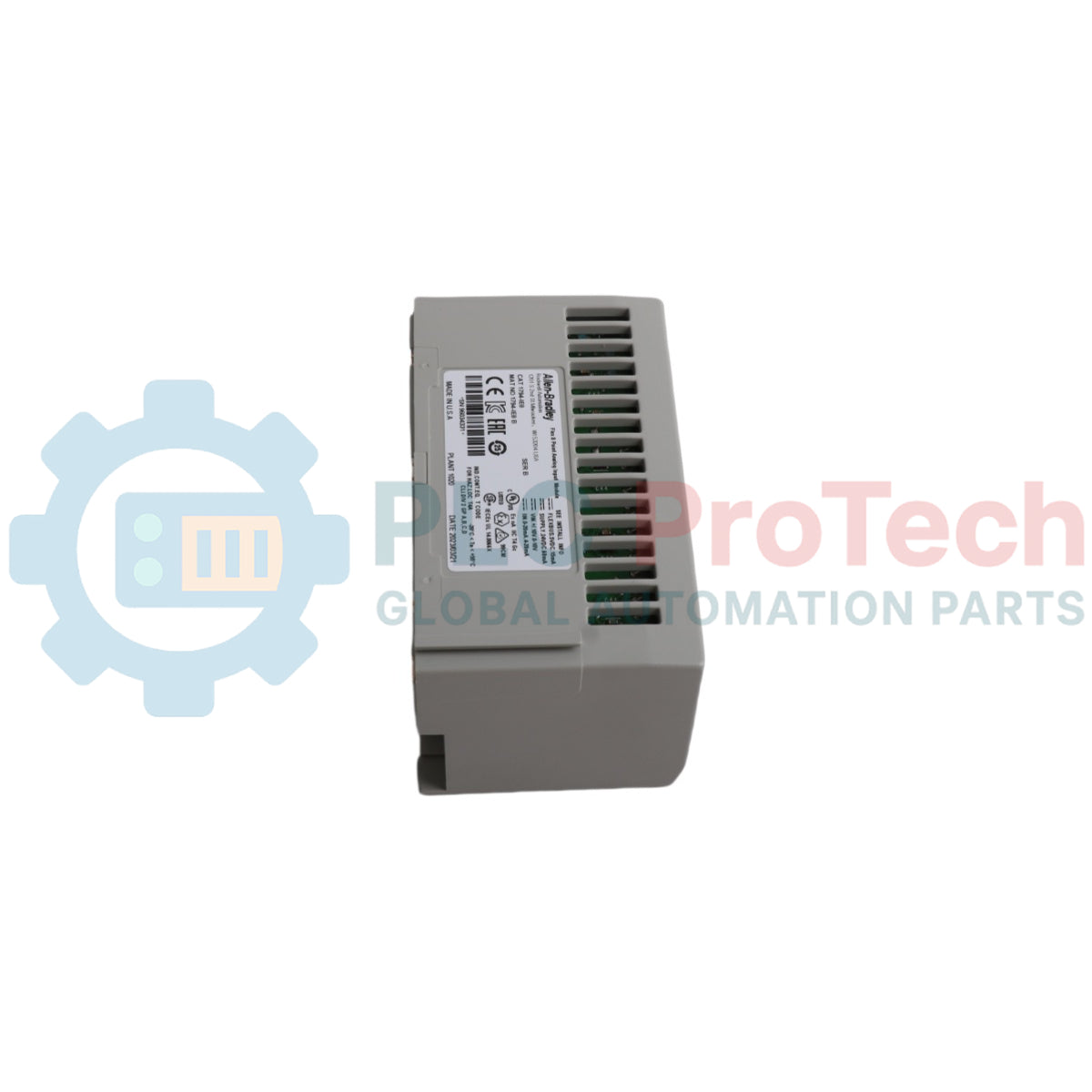

رقم المنتج: 1794-IE8
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال تماثلية بثماني نقاط Flex
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 9.3 سم × 5 سم × 5.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد 1794-IE8 (1794IE8) وحدة إدخال تناظرية عالية الكثافة مصممة لمنصة FLEX I/O، وهي واحدة من أنجح أنظمة الإدخال/الإخراج الموزعة في التاريخ الصناعي. تم تصميم هذه الوحدة للمرونة والكفاءة في استخدام المساحة، حيث توفر 8 مداخل غير معزولة يمكن تكوين كل منها بشكل فردي لاستقبال إشارات الجهد أو التيار. تُعتبر 1794-IE8 مكونًا أساسيًا للأنظمة ذات عدد النقاط الكبير في معالجة المياه، والمعالجة الكيميائية، والتحكم في التدفئة والتهوية وتكييف الهواء، حيث يتطلب تركيب الإدخال/الإخراج بالقرب من مجسات الحقل لتقليل تكاليف الأسلاك. من خلال استخدام قاعدة طرفية منفصلة، تسمح 1794-IE8 بميزة "الإزالة والإدخال أثناء التشغيل" (RIUP)، مما يضمن إمكانية إجراء الصيانة دون إيقاف تشغيل شبكة التحكم بأكملها.
تتصل 1794-IE8 بالشبكة (EtherNet/IP، ControlNet، أو DeviceNet) عبر محول FLEX I/O. يفصل تصميمها الوحدة الإلكترونية عن أسلاك الحقل، مما يوفر تركيبًا نظيفًا وسهل الصيانة.
نطاقات الإدخال القابلة للتكوين: تدعم إشارات صناعية قياسية تشمل 4 إلى 20 مللي أمبير و0 إلى 20 مللي أمبير لحلقات التيار، بالإضافة إلى +/- 10 فولت، 0 إلى 10 فولت، و0 إلى 5 فولت لإشارات الجهد.
التحويل التناظري إلى الرقمي: تستخدم محول تقريب متتالي بدقة 12 بت، يوفر دقة 1.22 ميكرو أمبير/عد للتيار و2.56 مللي فولت/عد للجهد (عند نطاق 10 فولت).
التركيب المعياري: يثبت بسهولة على قاعدة طرفية 1794-TB2، 1794-TB3، أو 1794-TB3S التي تحتوي على نقاط الأسلاك واللوحة الخلفية للاتصال.
تنسيق البيانات: يعرض البيانات إلى وحدة التحكم بصيغة عدد صحيح مكمل ثنائي 16 بت، مما يسهل التدرج داخل برامج Logix Designer أو RSLogix 5000.
| المواصفة | التفاصيل |
| النموذج | 1794-IE8 |
| الشركة المصنعة | ألن برادلي / روكويل أوتوميشن |
| عدد المداخل | 8 مداخل مفردة الطرف، غير معزولة |
| الدقة | 12 بت |
| مداخل التيار | 4 إلى 20 مللي أمبير، 0 إلى 20 مللي أمبير |
| مداخل الجهد | +/- 10 فولت، 0 إلى 10 فولت، 0 إلى 5 فولت، 1 إلى 5 فولت |
| معدل التحويل | 256 ميكروثانية لجميع القنوات |
| تيار Flexbus | 20 مللي أمبير @ 5 فولت تيار مستمر |
| الطاقة الخارجية DC | 24 فولت تيار مستمر اسمي (نطاق 10.5 إلى 31.2 فولت تيار مستمر) |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| وزن الشحن | 0.8 كجم |
كيف أبدل بين وضع الجهد والتيار على 1794-IE8؟
يتم اختيار الوضع عبر كلمة التكوين في برنامج وحدة التحكم. لا توجد قفزات مادية على الوحدة نفسها؛ فقط قم بضبط البتات في صورة الإخراج لمحول الإدخال/الإخراج لتحديد نوع الإشارة لكل قناة.
ما فائدة استخدام قاعدة طرفية (مثل 1794-TB3) مع هذه الوحدة؟
تسمح القاعدة الطرفية بتوصيل الأسلاك للمجسات مرة واحدة وتركها في مكانها. إذا تعطل إلكترونيات 1794-IE8، يمكنك فصل الوحدة عن القاعدة وتركيب وحدة جديدة دون الحاجة لاستخدام مفك براغي، مما يقلل بشكل كبير من متوسط وقت الإصلاح (MTTR).
هل توفر هذه الوحدة طاقة للمُرسلات ذات السلكين؟
الوحدة 1794-IE8 نفسها لا توفر طاقة للحلقة. عند استخدام مرسلات ذات سلكين، يجب استخدام قاعدة طرفية مثل 1794-TB3 التي تحتوي على أطراف إضافية لتوزيع طاقة 24 فولت تيار مستمر إلى المجسات.
محاذاة القاعدة الطرفية: عند تركيب الوحدة، قم بمحاذاة المفاتيح في أسفل 1794-IE8 مع الفتحات في 1794-TB3. اضغط بقوة حتى تسمع نقرة آلية القفل. قد يؤدي تركيب الوحدة بشكل غير صحيح إلى حدوث "أخطاء اتصال الإدخال/الإخراج" متقطعة على الشبكة.
حماية حلقة التيار: عند تكوين القنوات لـ 4 إلى 20 مللي أمبير، تأكد من استقرار مصدر الطاقة الخارجي 24 فولت. الحد الأقصى للتيار الداخل للوحدة هو 32 مللي أمبير؛ تجاوز هذا قد يتلف المقاومات الدقيقة الداخلية.
إنهاء الدرع: للحفاظ على دقة الإشارة التناظرية، استخدم كابلات محمية وقم بإنهاء الدرع عند نقاط التأريض الموجودة على 1794-TBC أو على سكة DIN المؤرضة. تجنب تأريض كلا طرفي الدرع لتفادي دوائر التأريض التي تسبب تموجات 50/60 هرتز في تحويل 12 بت.
تتميز 1794-IE8 بسرعتها العالية في نقل البيانات. مع معدل تحويل يبلغ 256 ميكروثانية لجميع القنوات الثمانية، توفر بيانات شبه فورية لحلقات التحكم السريعة الاستجابة. تصميمها غير المعزول هو خيار اقتصادي للأنظمة التي تشترك فيها جميع المجسات في نقطة مرجعية واحدة، مما يسمح بالحصول على إدخال تناظري عالي الكثافة دون الحاجة إلى وحدات معزولة مكلفة أو ضخمة. توافقها مع جميع الشبكات الصناعية الرئيسية يجعلها أداة مرنة في أنظمة PLC-5/SLC القديمة وهياكل ControlLogix الحديثة.
