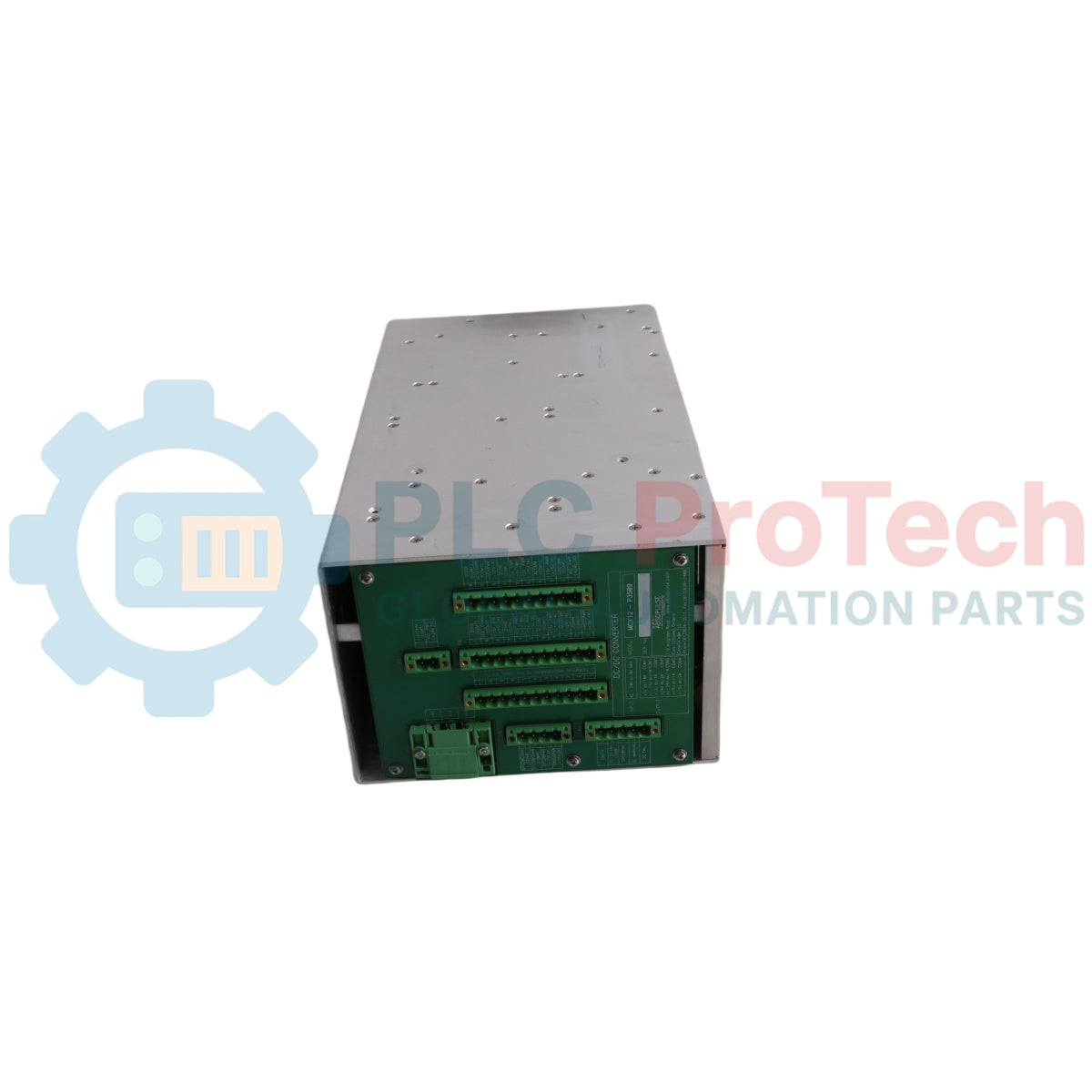

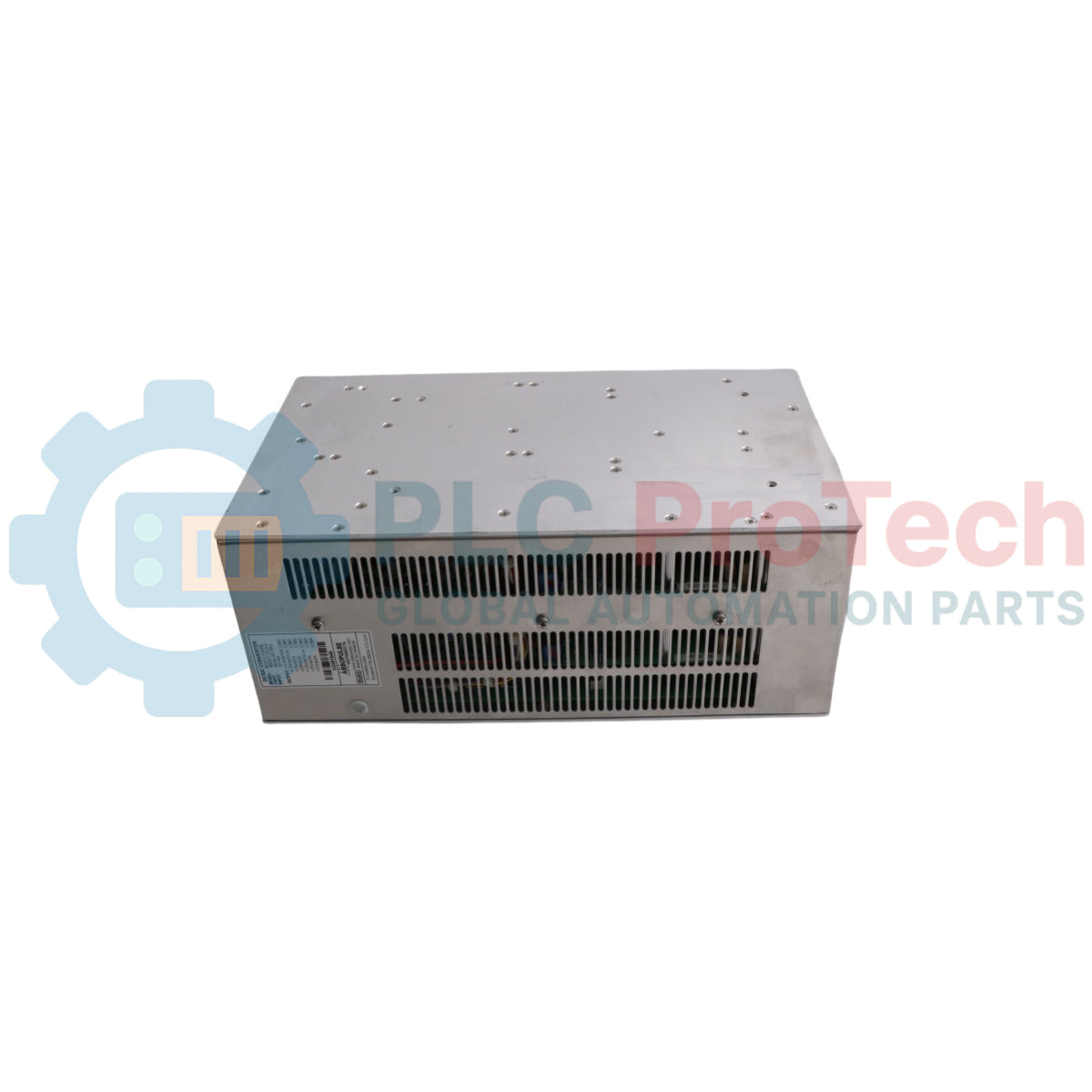

مزود طاقة لمكوّنات Power Flex / Drive من Allen-Bradley ‏80026-173-23-R

نظرة عامة على المنتج وموثوقية النظام

يُعد  80026-173-23-R (8002617323R) وحدة إمداد طاقة متخصصة عالية الكثافة، صُممت لمنظومات المحركات عالية القدرة من  Allen-Bradley ، وتحديدًا ضمن عائلات  PowerFlex وبنى المحركات الكبيرة القديمة. يعمل هذا المكوّن بوصفه قلب تنظيم الطاقة الداخلي لدوائر التحكم ولوحات تشغيل البوابة في المحرك. وعلى خلاف وحدات إمداد الطاقة القياسية المثبتة على قضيب DIN، فإن  80026-173-23-R وحدة صناعية «جاهزة للدمج» مصممة لتحويل جهد ناقل التيار المستمر الخام أو دخل التيار المتردد إلى خطوط تيار مستمر منخفضة الجهد ومستقرة، وهي مطلوبة لتشغيل المعالجات الدقيقة الحساسة ومفاتيح IGBT. ويضمن تصميمها المعزز عمرًا تشغيليًا مرتفعًا بين الأعطال (MTBF) في البيئات التي تتميز بدرجات حرارة محيطة مرتفعة وتشوه توافقي كبير.

البنية hardware والمنطق الكهربائي

صُممت  80026-173-23-R لتحمل البيئة الكهربائية القاسية لمحرك التردد المتغير (VFD). وتستخدم طوبولوجيا تحويل متعددة المراحل لضمان استمرار تزويد منطق التحكم بالطاقة حتى أثناء حدوث انخفاضات كبيرة في جهد الدخل، مما يمنع الفصل غير المرغوب فيه أو فقدان الاتصال.

• خرج متعدد الخطوط: يوفر مخارج معزولة منخفضة الجهد (تتضمن عادةً خطوط  +5 V و+/- 12 V و+24 VDC ) لتزويد لوحة التحكم الرئيسية وواجهات المشفرات ومراوح التبريد بالطاقة.

• كبح العابر: يتضمن حماية مدمجة باستخدام MOV (المقاوم المتغير بأكسيد المعادن) ومرشح دخل لحماية المكوّنات الداخلية من ارتفاعات الجهد المفاجئة الناشئة من شبكة الطاقة الرئيسية.

• الإدارة الحرارية: صُممت الوحدة لتحسين تدفق الهواء، وتستخدم مكثفات إلكتروليتية عالية الجودة مصنفة لدرجة حرارة  105 deg C لضمان طول العمر حتى في مناطق النقاط الساخنة داخل خزانة المحرك.

• العزل الجلفاني: يوفر العزل عالي التكامل بين الجانب الأولي عالي الجهد والجانب الثانوي للتحكم حماية للأفراد ومعدات التحكم الخارجية من تيارات التسرب الخطرة.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

كيف يمكنني تحديد ما إذا كانت 80026-173-23-R تتعطل داخل المحرك لديّ؟

تشمل الأعراض المعتادة عدم استجابة واجهة التشغيل البشري (HMI)، وظهور أعطال «جهد التحكم منخفض» على شاشة المحرك، أو فقدان الاتصال بشبكة ناقل المجال بصورة متقطعة. وإذا فشل المحرك في تنفيذ تسلسل الإقلاع رغم وجود طاقة الخط، فغالبًا ما تكون وحدة الإمداد هذه هي المشتبه الرئيسي.

هل يمكن استبدال هذه الوحدة في الموقع؟

نعم، فقد صُممت كمكوّن استبدال معياري. ومع ذلك، نظرًا إلى كونها جزءًا داخليًا، يجب إيقاف تشغيل المحرك بالكامل والتحقق من تفريغ ناقل التيار المستمر (0 VDC) قبل محاولة الاستبدال، بسبب مخاطر الجهد العالي.

ماذا تعني اللاحقة «-R»؟

في تسمية Allen-Bradley لمكوّنات الطاقة المحددة هذه، تشير  -R غالبًا إلى إصدار  مُعدّل أو  مُعزّز ، ويتضمن عادةً مجموعات مكثفات محسّنة أو مسارات دوائر محدثة لمعالجة مشكلات الإجهاد الحراري المعروفة في الإصدارات الأقدم.

بروتوكولات الهندسة والتركيب

• تحذير تفريغ الجهد: قبل التعامل مع  80026-173-23-R، انتظر مدة لا تقل عن  15 دقيقة بعد فصل الطاقة الرئيسية. استخدم جهاز قياس متعددًا مُعايرًا لفحص أطراف ناقل التيار المستمر. فقد تحتفظ المكثفات عالية السعة داخل المحرك بشحنات مميتة لفترة طويلة بعد فصل الطاقة.

• احتياطات التفريغ الكهروستاتيكي: تحتوي هذه الوحدة على مكوّنات CMOS حساسة. احرص دائمًا على الإمساك باللوحة من حوافها، واستخدم حصيرة مضادة للكهرباء الساكنة وسوارًا معصميًا أثناء التركيب لمنع أضرار التفريغ الكهروستاتيكي الكامنة التي قد تقلل العمر التشغيلي للوحدة.

• سلامة التلامس: تأكد من نظافة جميع الموصلات متعددة السنون وأطراف التوصيل اللولبية وخلوها من الأكسدة. ضع طبقة خفيفة من منظف التلامس الكهربائي إذا كانت الوحدة ستُركّب في بيئة تآكلية (الفئة G3).

المزايا الهندسية

تتميز  80026-173-23-R بـمناعة استثنائية ضد الضوضاء. ونظرًا إلى وجودها داخل خزانة المحرك، فإنها تتعرض لكميات هائلة من التداخل الكهرومغناطيسي (EMI) الناتج عن التبديل عالي السرعة لترانزستورات IGBT الخاصة بالطاقة. ويضمن التدريع المدمج ودوائر الترشيح المتطورة عدم تأثر طاقة التحكم «النظيفة» بطاقة المحرك «المشوشة». وهذا المستوى من الهندسة هو ما يمكّن محركات Allen-Bradley من الحفاظ على تحكم دقيق في العزم واتصال موثوق به في أكثر التطبيقات الصناعية تطلبًا في العالم.
