330101-00-15-10-02-CN | بنتلي نيفادا | مجسات تقارب 3300 XL بقياس 8 مم

نظرة عامة على المنتج

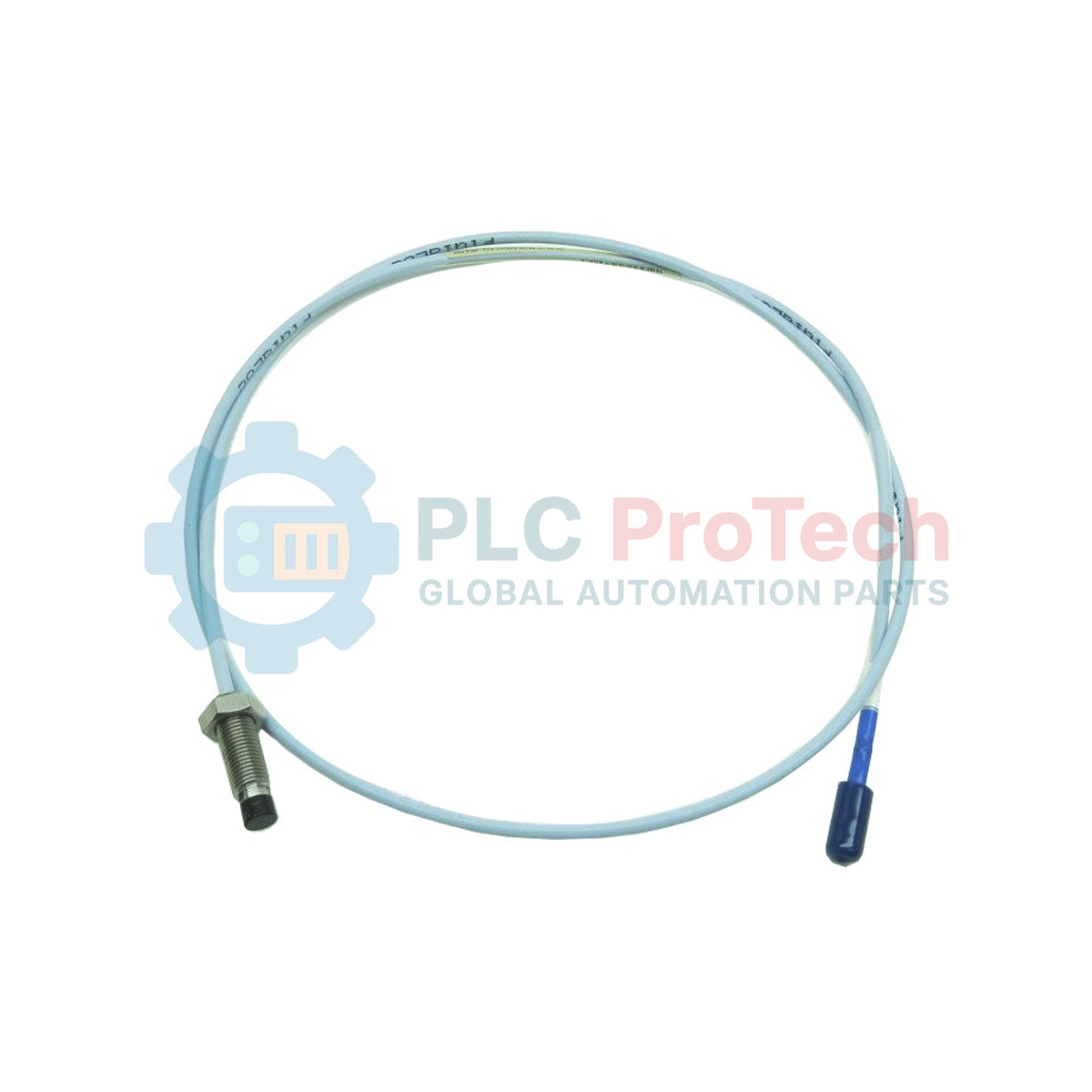

Bently Nevada 330101-00-15-10-02-CN هو مجس تقارب تيار دوامي 8 مم من سلسلة 3300 XL مصمم لأنظمة حماية الآلات (TSI). هذا الحساس غير التلامسي يقيس الفجوة الثابتة واهتزاز العمود الديناميكي على المعدات الدوارة.

يعمل المجس مع حساسات 3300 XL Proximitor ويتصل عادةً بوحدات المراقبة Bently Nevada 3500/40M أو 3500/42M. تشمل التطبيقات الشائعة مراقبة الاهتزاز الشعاعي، وقياس موضع الدفع المحوري، وإشارات مرجعية Keyphasor، وكشف انحراف العمود.

يستخدم على نطاق واسع في توربينات البخار، وتوربينات الغاز، والضواغط الطردية، والمضخات، والمحركات الكهربائية. يشمل هذا التكوين خيط إنجليزي 3/8-24 UNF، طول غلاف 1.5 بوصة، كابل مدمج بطول 1.0 متر، موصل كوكسيالي صغير ClickLoc، كابل مقاوم للسوائل قياسي، وموافقات منطقة خطرة -CN للصين.

معلومات الطلب

تعرف رموز الخيارات التالية التكوين الدقيق لمجس 330101-00-15-10-02-CN:

• رقم المنتج: 330101-00-15-10-02-CN
• خيار الطول غير المخيط (-00): 0.0 بوصة
• خيار الطول الكلي للغلاف (-15): 1.5 بوصة
• خيار الطول الكلي (-10): 1.0 متر (3.3 قدم)
• نوع الموصل والكابل (-02): موصل كوكسيالي صغير ClickLoc مع كابل مقاوم للسوائل قياسي
• خيار الموافقة الوكالية (-CN): حزمة شهادة المنطقة الخطرة في الصين

المواصفات الفنية

ملاحظات الهندسة والتركيب الميداني

التموضع الميكانيكي ومعايرة الهدف

1. فحص الخلوص الميكانيكي: تأكد من أن منطقة الهدف على العمود بعرض لا يقل عن 15.2 مم (0.6 بوصة). حافظ على خلوص محوري لا يقل عن 13 مم من الأكتاف أو التجاويف.
2. الانخراط في الخيط: قم بتركيب المجس يدويًا في حامل التركيب أو غلاف المحمل. لا تقم بتدوير المجس أثناء توصيل كابل التمديد.
3. التحقق من الفجوة الكهربائية: قم بتوصيل المجس، كابل التمديد، وProximitor 3300 XL. زود بجهد -24 فولت مستمر وراقب الجهد بين OUT وCOM.
4. ضبط النقطة الوسطى: اضبط المجس حتى يقرأ الإخراج -10.0 فولت مستمر. هذا يعادل فجوة تقريبية 1.27 مم (50 ميل).
5. تطبيق العزم: شد صواميل القفل إلى 11.3 نيوتن·م (100 إنش·رطل). لا تتجاوز 22.6 نيوتن·م (200 إنش·رطل).

هيكلية الحماية والتأريض

• التأريض بنقطة واحدة: أرضي درع الكابل في موقع واحد فقط، عادةً في وحدة الإدخال/الإخراج لرف المراقبة 3500.
• العزل: حافظ على عزل موصل ClickLoc كهربائيًا عن تأريض الجهاز. استخدم غلاف حماية الموصل لمنع تلوث الرطوبة أو الزيت.
• فصل القنوات: قم بتوجيه كابلات المحول بشكل منفصل عن كابلات التيار المتردد، مخرجات VFD، وأسلاك التحكم في التبديل.

استكشاف الأخطاء الميداني وإرشادات دورة الحياة

تشخيص النظام عبر جهد التيار المستمر

قِس الجهد بين Proximitor OUT و COM الأطراف لتشخيص حالة النظام:

• -0.1 فولت مستمر إلى -1.0 فولت مستمر: المجس مقصر على الهدف أو موصل مؤرض.
• -10.0 فولت مستمر: حالة تشغيل طبيعية في منتصف النطاق.
• -17.5 فولت مستمر إلى -26.0 فولت مستمر: حالة دائرة مفتوحة ناجمة عن تلف الكابل، موصل فضفاض، أو تلف ملف طرف المجس.

التحقق من التزييف والإصدار

يستخدم 330101-00-15-10-02-CN غلاف كابل بنفسجي يميز سلسلة 3300 XL 8 مم. يجب أن تستخدم كابلات التمديد وأجهزة Proximitor المطابقة أيضًا ملصقات أو أغطية بنفسجية.

خلط مكونات 3300 XL 8 مم مع مكونات 5 مم، 11 مم، أو أجهزة سلسلة 7200 القديمة يسبب أخطاء في المعايرة والخطية. المجسات الأصلية تتضمن أرقام قطع محفورة بالليزر على جسم الفولاذ المقاوم للصدأ وملصق تتبع بالقرب من الموصل.

الأسئلة الفنية المتكررة

• هل يمكن توصيل كابل المجس بطول 1.0 متر مباشرة بمستشعر Proximitor؟
  لا. يجب أن يتطابق الطول الكلي للنظام الكهربائي مع معايرة Proximitor. يحتاج المجس بطول 1.0 متر إلى كابل تمديد ليكمل نظامًا بطول 5.0 أمتار أو 9.0 أمتار.
• ماذا تعني اللاحقة "-CN"؟
  اللاحقة -CN تشير إلى موافقات المناطق الخطرة في الصين، بما في ذلك شهادات NEPSI والوثائق ذات الصلة.
• ماذا يحدث إذا تم شد صامولة قفل المجس بإحكام زائد؟
  يمكن لعزم الدوران المفرط أن يشوه غلاف المجس، يتلف الملف الداخلي، أو يسبب أعطال دارة مفتوحة متقطعة أثناء تمدد الجهاز الحراري.
