الشركة المصنعة: Bently Nevada
رقم المنتج: 330102-00-40-10-11-CN
Country of origin:الولايات المتحدة
نوع المنتج: مجسات تقارب 3300 XL بقطر 8 مم
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

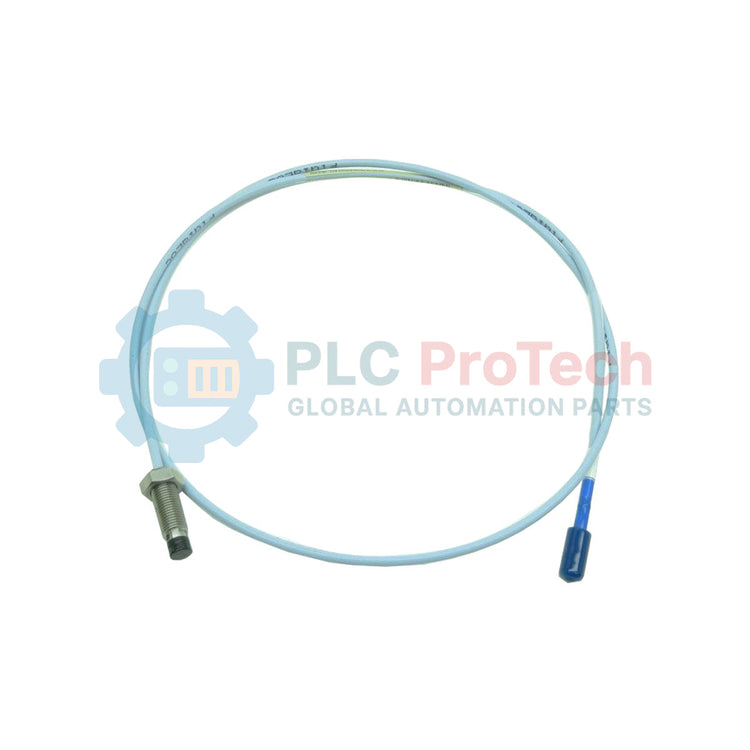

يُعد 330102-00-40-10-11-CN (330102-00-40-10-11) مكونًا أساسيًا في نظام مستشعر القرب Bently Nevada 3300 XL بقياس 8 مم. تم تصميم مسبار التيار الدوامي هذا خصيصًا للقياس غير التلامسي لإزاحة العمود الثابتة والديناميكية، بما في ذلك الاهتزاز الشعاعي، موضع الدفع المحوري، وتطبيقات السرعة/المفتاح الفازي. يتميز بجسم ملولب 3/8-24 UNF ودرع من الفولاذ المقاوم للصدأ مدمج، مما يجعله قادرًا على تحمل الظروف العاصفة داخل حاويات الآلات الصناعية. من خلال توفير إشارات عالية الخطية إلى مستشعر 3300 XL Proximitor، يتيح 330102-00-40-10-11-CN مراقبة دقيقة لحالة الأصول الدوارة الحرجة مثل التوربينات البخارية، الضواغط الطردية، ومراوح أبراج التبريد، مما يمنع بشكل فعال الأعطال الكارثية من خلال الكشف المبكر عن الأعطال الميكانيكية.
يتم تعريف رقم الطراز 330102-00-40-10-11-CN من خلال التكوينات الفنية التالية:
330102: مسبار 3300 XL بقياس 8 مم مع خيوط 3/8-24 UNF ودرع من الفولاذ المقاوم للصدأ مثبت من المصنع.
00 (الطول غير الملولب): 0.0 بوصة؛ غلاف المسبار ملولب بالكامل لأقصى مرونة في التثبيت.
40 (الطول الكلي للغلاف): 4.0 بوصة طول إجمالي للحاوية.
10 (الطول الكلي): 1.0 متر (3.3 قدم) طول كابل مدمج.
11 (نوع الموصل/الكابل): مزود بموصل ClickLoc المحوري المصغر ويشمل واقيات الموصل لتعزيز متانة الواجهة.
CN (اعتماد الوكالة): معتمد للمناطق الخطرة وفقًا لمعايير NEPSI الصينية وبروتوكولات الامتثال الدولية.
| المعلمة | تفاصيل المواصفات |
| العلامة التجارية | Bently Nevada |
| الطراز | 330102-00-40-10-11-CN |
| قطر رأس المسبار | 8.0 مم (0.31 بوصة) |
| حجم الخيط | 3/8-24 UNF |
| نطاق الخطية | 2.0 مم (80 ميل) نموذجي |
| عامل المقياس | 7.87 فولت/مم (200 مللي فولت/ميل) |
| درجة حرارة التشغيل | -51 إلى 177 درجة مئوية |
| تصنيف الضغط | 4.8 بار (70 رطل/بوصة²) من الرأس إلى الغلاف |
| مادة الدرع | فولاذ مقاوم للصدأ 302/304 |
| وزن الشحن | 2.0 كجم |
هل يتطلب هذا المسبار كابل تمديد محدد؟
نعم، يجب استخدام 330102-00-40-10-11-CN مع كابل تمديد 3300 XL. بالنسبة للمسبار بطول 1.0 متر، يُستخدم عادة كابل تمديد بطول 4.0 أمتار أو 8.0 أمتار للوصول إلى طول نظام إجمالي يبلغ 5.0 أو 9.0 أمتار، بما يتوافق مع معايرة مستشعر Proximitor.
ما فائدة موصل ClickLoc (الخيار 11)؟
يتميز موصل ClickLoc بتصميم قوي مقاوم للرطوبة يصدر صوت "نقرة" عند التوصيل الكامل، مما يمنع الانفصال العرضي بسبب الاهتزاز ويضمن مسارًا كهربائيًا منخفض المقاومة لإشارة التردد الراديوي.
هل هذا المسبار متوافق مع مستشعرات 3300 القديمة غير XL؟
بينما المسبار 3300 XL بقياس 8 مم متوافق ماديًا مع أنظمة 3300 غير XL، يُنصح بشدة باستخدام نظام 3300 XL الكامل لتحقيق الخطية المعلنة 7.87 فولت/مم (200 مللي فولت/ميل) والاستقرار الحراري المحسن.
تحديد الفجوة والخطية للمسبار
أثناء التركيب، يجب وضع المسبار ضمن نطاقه الخطي. قم بتوصيل مقياس متعدد رقمي بمخرج Proximitor واضبط موضع المسبار حتى تظهر قراءة "جهد الفجوة" حوالي -10 فولت مستمر (منتصف نطاق الخطية من -2 إلى -18 فولت مستمر). تأكد من شد صمولة القفل بشكل صحيح لمنع المسبار من "الارتداد" أثناء تشغيل الآلة.
التحميل الجانبي المغناطيسي والفواصل
لتجنب "التحميل الجانبي" أو التداخل مع إشارة القياس، حافظ على مسافة خلوص لا تقل عن قطرين من رأس المسبار (16 مم) بين رأس المسبار وأي مادة موصلة محيطة بخلاف العمود المستهدف. عدم توفير الخلوص الكافي سيؤدي إلى عامل مقياس غير صحيح وقراءات اهتزاز غير خطية.
حماية الكابل وتوجيهه
يحمي الدرع المدمج من الفولاذ المقاوم للصدأ كابل المحوري من التآكل الميكانيكي والسحق الخفيف. ومع ذلك، تجنب توجيه الكابل بالقرب من خطوط التيار المتردد عالية الجهد. استخدم واقيات الموصل المزودة لمنع دخول الزيت والرطوبة عند وصلة المسبار إلى كابل التمديد، حيث إن التلوث هو السبب الرئيسي لـ "الضوضاء" في الإشارة أو الإنذارات الكاذبة.
