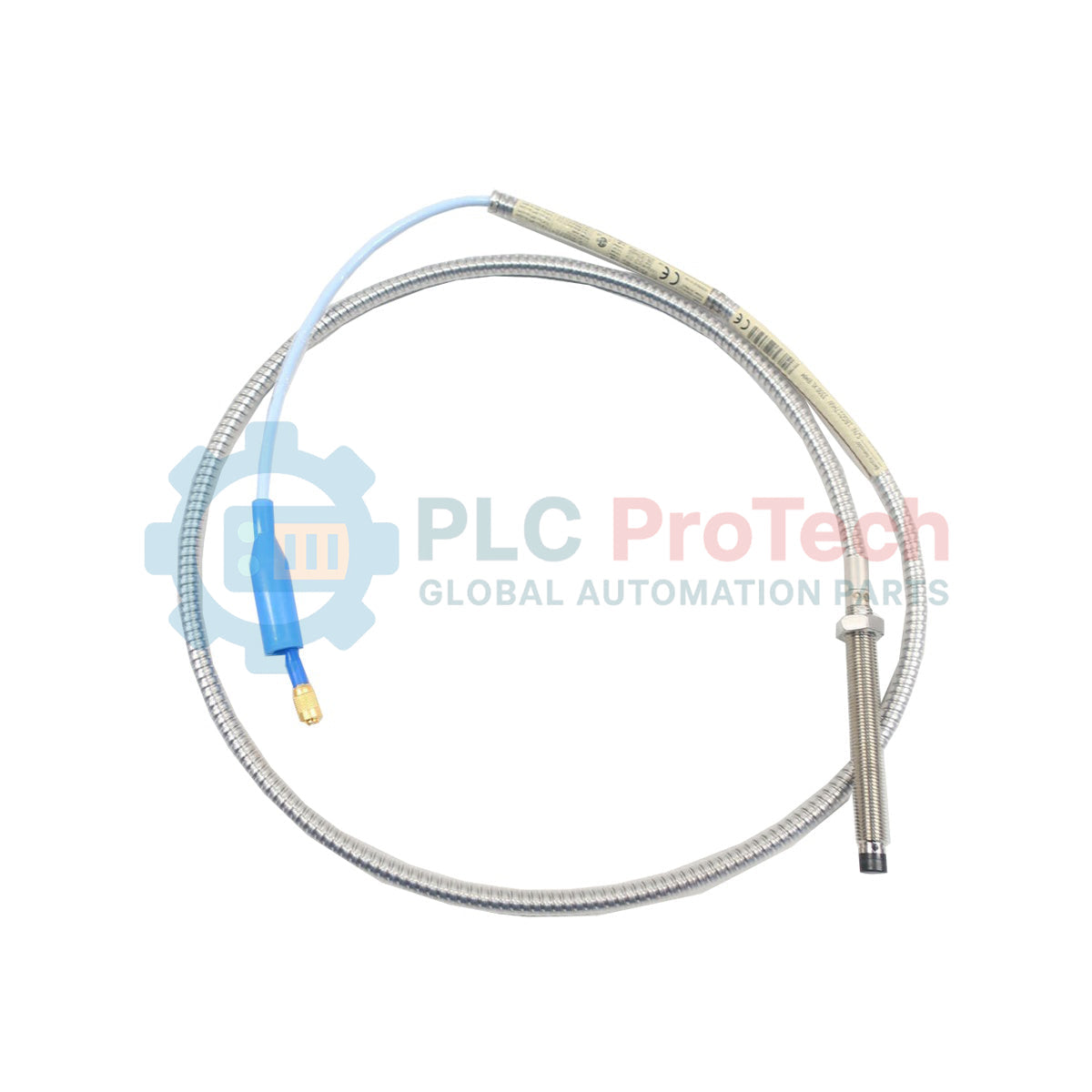

الشركة المصنعة: Bently Nevada
رقم المنتج: 330102-00-40-50-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: 3300 XL مجسات تقارب 8 mm
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد Bently Nevada 330102-00-40-50-02-CN مكوّنًا أساسيًا في نظام محوّل القرب 3300 XL 8mm، وهو المعيار الصناعي لحماية الآلات. يوفّر هذا المستشعر بالتيارات الدوامية قياسات دقيقة وغير تلامسية لاهتزاز العمود وموضعه في المعدات الدوارة الحرجة، بما في ذلك التوربينات البخارية وتوربينات الغاز والمضخات الكبيرة.
صُممت سلسلة 3300 XL للعمل في أقسى البيئات الصناعية، إذ توفر أداءً فائقًا عبر نطاقات درجات حرارة واسعة وتحافظ على قابلية التبديل الكامل بين المجسات والكابلات ومستشعرات Proximitor. يحقق قطر الطرف البالغ 8mm توازنًا مثاليًا بين الدقة المكانية والنطاق الخطي، ما يضمن التقاط حتى أصغر إزاحات لخط مركز العمود بدقة تضاهي دقة المختبر.
يتبع الطراز 330102-00-40-50-02-CN منطقًا معياريًا للواحق، ما يتيح المطابقة الميكانيكية الدقيقة مع هيكل الآلة ومتطلبات اللوائح المحلية.
الطول غير الملولب (00): يوفر مقطعًا غير ملولب بطول 0 بوصة. وتمتد القلاوظ 3/8-24 UNF على كامل طول جسم المجس، ما يوفر أقصى قدر من المرونة للتركيب عبر الجدران.
الطول الكلي للهيكل (40): يسمح طول الهيكل الكلي البالغ 4.0 بوصات بدخول المجس بعمق داخل بيوت المحامل أو حوامل التثبيت.
الطول الإجمالي (50): يحدد طول سلك التوصيل المدمج الإجمالي البالغ 5.0 أمتار (16.4 قدم). ويُعد هذا الطول الممتد مثاليًا لتمريره عبر قنوات الآلة الداخلية مباشرةً إلى صندوق التوصيل.
نوع الموصل والكابل (02): يستخدم موصل ClickLoc المحوري المصغر والمتخصص لضمان اقتران آمن ومقاوم للاهتزاز. ويتضمن هذا الإصدار تدريعًا من الفولاذ المقاوم للصدأ لتوفير حماية ميكانيكية فائقة.
اعتماد الجهة التنظيمية (CN): معتمد خصيصًا للسوق الصينية، بما يستوفي معايير الأجواء القابلة للانفجار والسلامة الإقليمية (Ex/CCC).
| المعلمة | بيانات الأداء |
| قطر المجس | 8 mm |
| نوع القلاوظ | 3/8-24 UNF |
| النطاق الخطي | 2.0 mm (80 mils)، بدءًا من 0.25 mm (10 mils) من الطرف |
| معامل التدريج | 7.87 V/mm (200 mV/mil) |
| ثبات درجة حرارة الخرج | ضمن ±10% عبر نطاق من -35°C إلى +177°C |
| كابل التوصيل | محوري ب impedance تبلغ 75 Ω، ومدرع |
| الحماية من دخول العوامل الخارجية | IP68 (مع إحكام إغلاق الموصل بشكل صحيح) |
| مادة الهدف | فولاذ AISI 4140 (معايرة قياسية) |
يُعد التركيب الدقيق أمرًا بالغ الأهمية لضمان دقة نظام 3300 XL.
بعد إدخال المجس في حامل التثبيت وربطه، يجب على الفنيين ضبط "الفجوة الساكنة". صِل المجس بوحدة Proximitor وراقب خرج التيار المستمر. اضبط عمق المجس حتى يصل جهد الخرج إلى -10.00 VDC. ويضمن ذلك وضع طرف المجس تمامًا في مركز نطاقه الخطي البالغ 80 mils، ما يتيح أقصى امتداد للاهتزاز دون قص الإشارة.
يحمي التدريع المدمج من الفولاذ المقاوم للصدأ القلب المحوري من الزيت والرطوبة والتآكل الميكانيكي. ومع ذلك، يجب تثبيت الكابل المدرع كل 0.5 متر لمنع "تأرجح الكابل" في المناطق عالية الاهتزاز. تأكد من نظافة موصلات ClickLoc وجفافها قبل توصيلها؛ واستخدم شريط السيليكون المتخصص للموصلات أو أنبوب الانكماش الحراري لتوفير إحكام مانع لتسرب الهواء في البيئات الزيتية.
تتميز سلسلة 330102 بثباتها الحراري ومقاومتها الكيميائية. وقد صُنع طرف المجس من كبريتيد متعدد الفينيلين (PPS) عالي الأداء، الذي يقاوم التحلل الحراري ومواد التشحيم القوية الشائعة في أنظمة التوربينات.
وعلى خلاف العديد من المستشعرات البديلة، يتمتع نظام Bently Nevada 3300 XL بقابلية تبديل كاملة. وهذا يعني أنه يمكنك استبدال هذا المجس بأي مجس 330102 آخر بطول 5 أمتار دون إعادة معايرة مستشعر Proximitor، ما يقلل وقت التوقف بشكل كبير أثناء عمليات الصيانة. كما يضمن اعتماد "CN" الامتثال للوائح السلامة الصناعية المحلية، ما يجعله الخيار المفضل لمشروعات الطاقة والبتروكيماويات الكبرى في المنطقة.
السؤال 1: ماذا تعني اللاحقة "CN" تحديدًا لهذا المجس؟
الإجابة 1: تشير اللاحقة CN إلى أن المنتج حاصل على شهادات محددة مطلوبة للسوق الصينية، وغالبًا ما تتضمن شهادات NEPSI أو CCC-Ex للمناطق الخطرة. وتضمن استيفاء المعدة لمعايير السلامة والمتطلبات القانونية المحلية الخاصة بالبيئات القابلة للانفجار.
السؤال 2: هل يمكنني استخدام هذا المجس البالغ طوله 5 أمتار مع Proximitor بطول 9 أمتار؟
الإجابة 2: لا. يجب مطابقة طول النظام. يجب استخدام مجس بطول 5 أمتار مع نظام بطول 5 أمتار (يجب أن يساوي الطول الإجمالي للمجس وكابل التمديد طول النظام الذي تمت معايرة Proximitor له، وعادةً ما يكون 5m أو 9m).
السؤال 3: كيف أتعرف على موصل ClickLoc الأصلي؟
الإجابة 3: تتميز موصلات ClickLoc بإحساس لمسي فريد يشبه "النقرة" عند تثبيتها بالكامل. وقد صُممت لمنع الارتخاء تحت تأثير الاهتزاز عالي التردد، وهو أحد أسباب الأعطال الشائعة في موصلات SMB أو SMA القياسية المستخدمة في البدائل الأقل تكلفة.
السؤال 4: هل يؤرض التدريع النظام؟
الإجابة 4: لا. التدريع طبقة حماية ميكانيكية. وتحمل الإشارة الكهربائية بواسطة القلب المحوري والدرع الداخليين. ويجب عزل التدريع عن تأريض الآلة لمنع حلقات التأريض، ويتحقق ذلك عادةً بالتأريض عند طرف Proximitor فقط داخل وحدة الواجهة.
