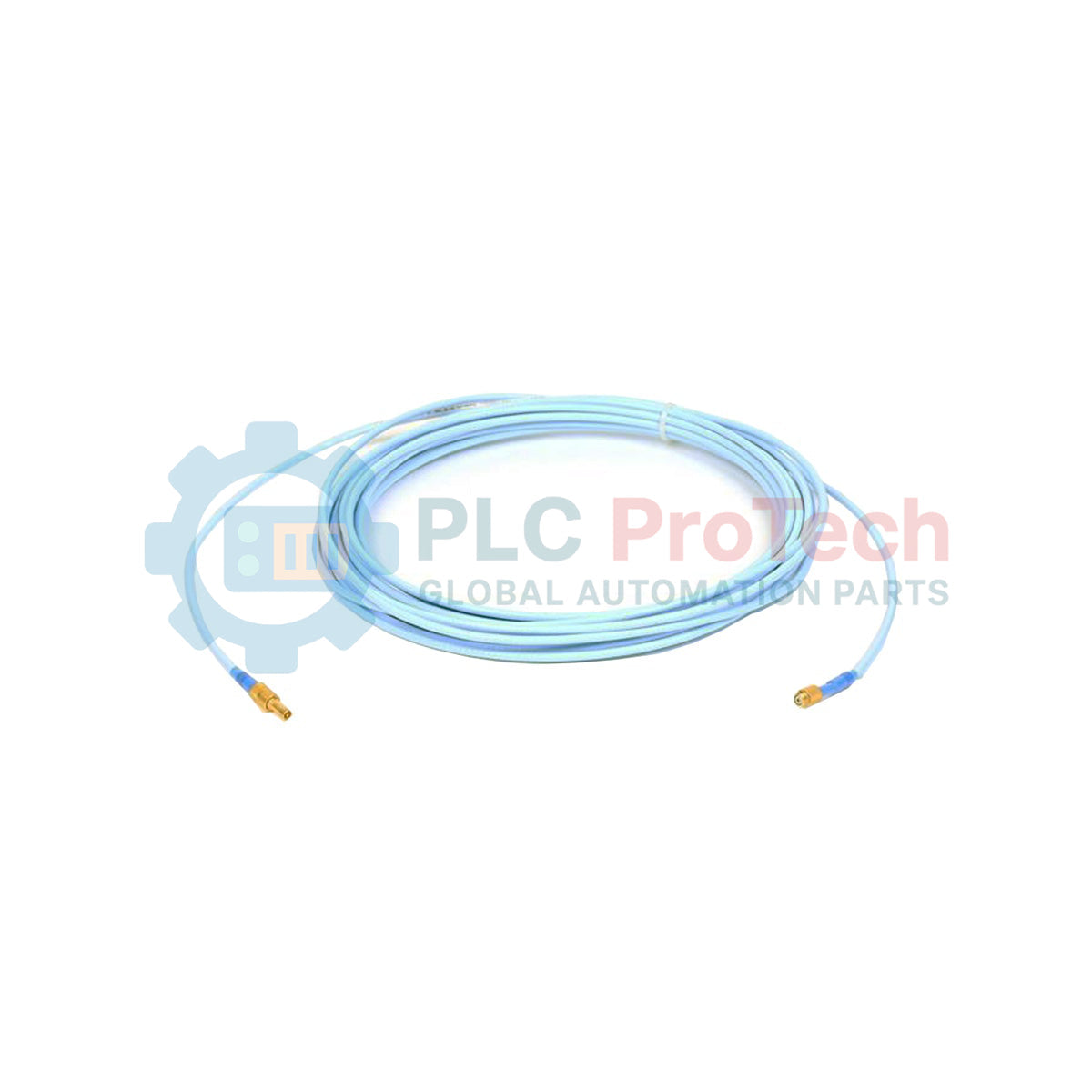

الشركة المصنعة: Bently Nevada
رقم المنتج: 330190-045-01-00
Country of origin:الولايات المتحدة
نوع المنتج: 3300 XL كابل تمديد لنطاق درجات الحرارة الممتد (ETR)
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يعمل 330190-045-01-00 حلقة وصل أساسية في نظام حساس Proximitor 3300 XL من Bently Nevada. وقد صُمم خصيصًا لبيئات نطاق درجة الحرارة الممتد (ETR) ، ويحافظ كابل التمديد هذا على سلامة الإشارة في المواضع التي تفشل فيها الكابلات القياسية. كما يتيح إجراء قياسات عالية الدقة، دون تلامس، للاهتزاز والموضع المحوري في الآلات الدوارة كبيرة الحجم، بما في ذلك التوربينات البخارية والضواغط الطاردة المركزية والمضخات الصناعية.
من خلال استخدام عزل متقدم من البوليمرات الفلورية وتصميم ميكانيكي متين، يضمن هذا الكابل انتقال إشارة التيارات الدوامية من المسبار إلى Proximitor بأقل قدر من التوهين. ويضمن وجوده ضمن نظام حماية الآلات (MPS) حصول المشغلين على بيانات فورية بمستوى المختبر لمنع تعطل المعدات بشكل كارثي وتحسين جداول الصيانة.
رقم الطراز 330190-045-01-00 يتبع منطقًا أبجديًا رقميًا محددًا يعرّف خصائصه الفيزيائية والميكانيكية:
يشير هذا إلى كابل تمديد 3300 XL بنطاق درجة حرارة ممتد (ETR). وهو متوافق بالكامل مع مسبارات 3300 XL 8 مم وحساسات Proximitor.
تحدد هذه اللاحقة طولًا إجماليًا قدره 4.5 متر (14.8 قدم). وتعتمد دقة النظام على الحفاظ على طول إجمالي (المسبار + كابل التمديد) يبلغ 5.0 أو 9.0 أمتار؛ ويُقرن هذا الكابل بطول 4.5 أمتار عادةً مع مسبار بطول 0.5 متر للوصول إلى توازن نظام بطول 5 أمتار.
يؤكد الرمز «01» أن هذا كابل مُدرّع. ويوفر التدريع الفولاذي المقاوم للصدأ المغلف بـTFE مقاومة فائقة للسحق ويحمي القلب المحوري الداخلي من الأضرار الميكانيكية في المسارات الصناعية القاسية.
يشير هذا إلى أن لا توجد موافقات محددة من الجهات (مثل ATEX/IECEx) مطلوبة لهذه الوحدة تحديدًا، مما يجعلها مثالية للتطبيقات الصناعية العامة.
| المعلمة | تفاصيل المواصفات |
| توافق النظام | نظام محول القرب 3300 XL 8 مم |
| درجة حرارة التشغيل | -51°م إلى +260°م (-60°ف إلى +500°ف) |
| إجمالي طول الكابل | 4.5 متر (14.8 قدم) |
| نوع الكابل | محوري 75 Ω، مُدرّع (فولاذ مقاوم للصدأ 304) |
| مادة الموصل | نحاس مطلي بالذهب / فولاذ مقاوم للصدأ |
| الحد الأدنى لنصف قطر الانحناء | 25.4 مم (1.0 بوصة) للأجزاء المدرعة |
| الوزن الصافي | 0.3 كجم (0.66 رطل) |
| المتانة | مقاوم للسوائل، يتحمل الرطوبة العالية |
يضمن التركيب الصحيح إطالة عمر حلقة مراقبة الاهتزاز. اتبع أفضل الممارسات الهندسية التالية:
استخدم دائمًا واقيات الموصلات أو أنابيب الانكماش الحراري لإحكام الوصلة بين المسبار وكابل التمديد. ويُعد تسرب الرطوبة عند نقطة اتصال الموصل السبب الرئيسي لحدوث «خلل» أو انجراف الإشارة في أنظمة التيارات الدوامية.
تجنب الانثناءات الحادة. رغم أن الغلاف المدرّع يوفر الحماية، فإن تجاوز نصف قطر الانحناء البالغ 25.4 مم (1.0 بوصة) قد يتسبب في تلف العازل الداخلي للمحور متحد المركز، ما يؤدي إلى عدم تطابق المعاوقة وأخطاء في المعايرة.
بعد توصيل 330190-045-01-00 بالمسبار وProximitor، تحقق من جهد الفجوة المستمر. في نظام 3300 XL 8mm القياسي، يمثل جهد يقارب -10 VDC عادةً مركز النطاق الخطي (فجوة تبلغ نحو 1.27 مم أو 50 ميل).
اعزل كابل التمديد عن قنوات الجهد العالي. استخدم حوامل معدنية مؤرضة مخصصة لمنع التداخل الكهرومغناطيسي (EMI) من تشويه شكل موجة الاهتزاز.
الـ 330190-045-01-00 يعمل بكفاءة في البيئات التي تتدهور فيها كابلات PVC أو FEP القياسية. ويتيح تصنيف ETR التشغيل المستمر بالقرب من أغلفة التوربينات وأغطية العادم، حيث تتجاوز درجات الحرارة عادةً 150°C.
تكامل سلس مع TSI: يتكامل هذا الكابل بسلاسة مع حوامل مراقبة الاهتزاز Bently Nevada 3500 و2300، ما يضمن حفاظ نظام محول الطاقة على حساسيته البالغة 7.87 فولت/مم (200 مللي فولت/ميل).
المتانة الميكانيكية: يلغي تدريع الفولاذ المقاوم للصدأ 304 الحاجة إلى قناة خارجية في كثير من التطبيقات، ما يقلل تكاليف التركيب مع الحماية من الغبار الكاشط والصدمات العرضية.
الاستقرار الحراري: تمنع مواد العزل المتقدمة تغيرات السعة أثناء تقلبات درجات الحرارة، ما يضمن بقاء بيانات الاهتزاز دقيقة من بدء التشغيل البارد حتى ذروة حمل التشغيل.
Q1: هل يمكنني استخدام هذا الكابل بطول 4.5 أمتار مع مسبار بطول 1.0 متر في نظام بطول 5 أمتار؟
A1: لا. يتطلب نظام بطول 5 أمتار طولًا إجماليًا قدره 5.0 أمتار. وبما أن طول هذا الكابل 4.5 أمتار، فيجب إقرانه بمسبار طوله 0.5 متر. أما إقرانه بمسبار طوله 1.0 متر فسينتج عنه عدم تطابق بطول 5.5 أمتار، ما يسبب أخطاء معايرة كبيرة في خرج Proximitor.
Q2: ما فائدة إصدار "ETR" مقارنةً بكابل 3300 XL القياسي؟
A2: يستخدم إصدار ETR (نطاق درجة الحرارة الممتد) مواد عازلة متخصصة تتحمل درجات حرارة تصل إلى 260°C. تُصنّف الكابلات القياسية عادةً لحدود أقل. استخدم إصدار ETR لأجهزة الاستشعار الموجودة بالقرب من مسارات البخار أو المناطق عالية الحرارة.
Q3: هل يؤثر الخيار المدرّع (01) في الأداء الكهربائي؟
A3: لا. التدريع طبقة ميكانيكية. تظل الخصائص الكهربائية الداخلية متوافقة مع معيار 3300 XL، ما يوفر المعاوقة واستجابة التردد نفسيهما اللازمين لمراقبة الاهتزاز عالية الدقة.
Q4: هل يتوافق هذا الكابل عكسيًا مع أنظمة 3300 8mm الأقدم (غير XL)؟
A4: رغم توافقها المادي في كثير من الحالات، توصي Bently Nevada باستخدام مكوّنات 3300 XL معًا لضمان توافق النظام مع معايير API 670 المنشورة للخطية والدقة. قد يؤدي خلط مكوّنات XL وغير XL إلى عامل مقياس غير خطي.
