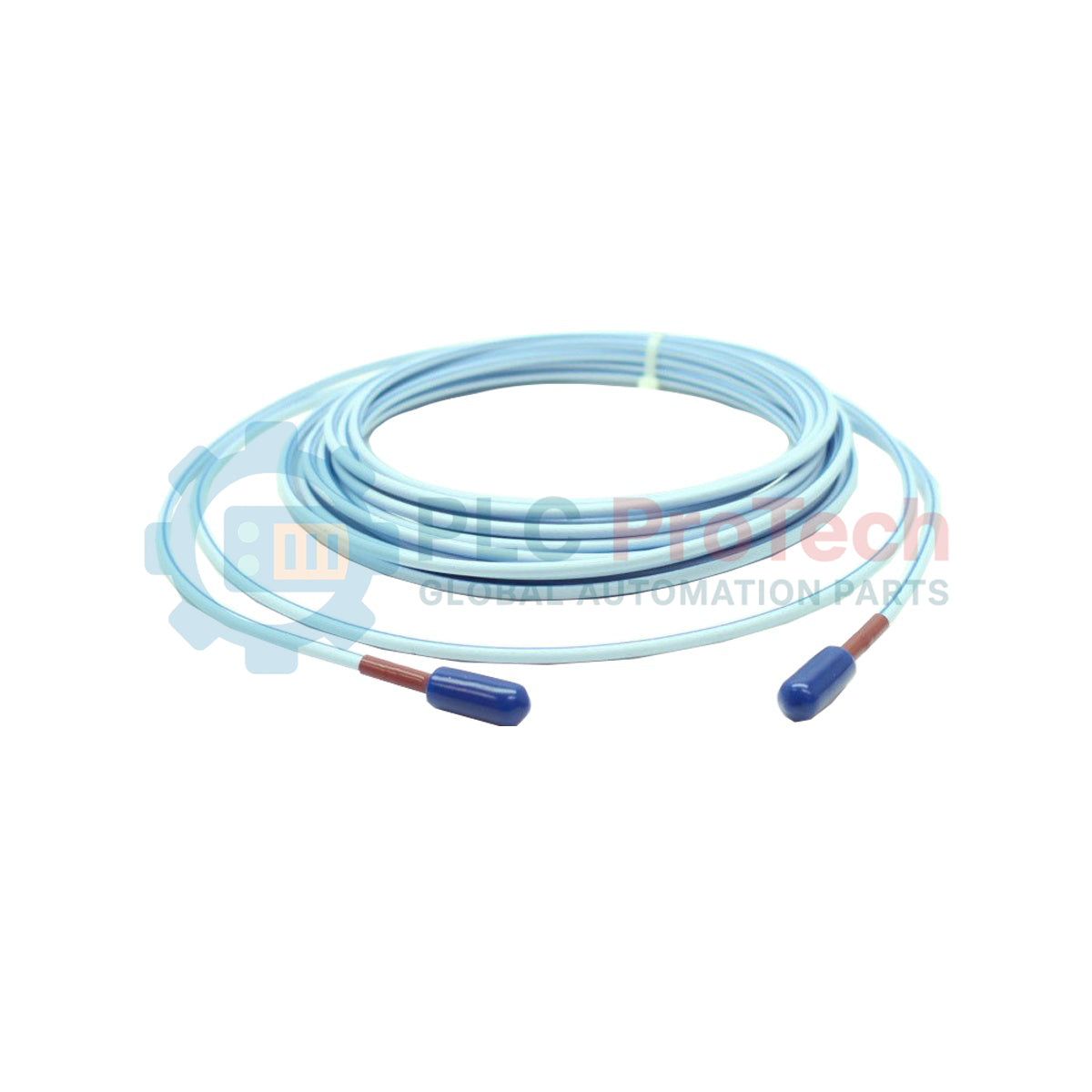

330877-080-36-CN بنتلي نيفادا 3300 XL كابل تمديد 50 مم

نظرة عامة على المنتج

يُعد 330877-080-36-CN (330877-080-36-CN) كابل تمديد عالي الأداء بطول 3300 XL وقطر 50 مم من تصنيع شركة Bently Nevada، مصمم خصيصًا لحماية الآلات الحرجة وأنظمة حساسات القرب. كجزء أساسي من نظام حساس Proximitor 3300 XL بقطر 50 مم، يحافظ هذا الكابل على سلامة الإشارة بين المجس وحساس Proximitor في المعدات الدوارة الكبيرة. يتميز بتقنية FluidLoc المتخصصة وعزل PFA، حيث صُمم 330877-080-36-CN لمنع تسرب السوائل الخطرة عبر الكابل، مما يجعله حلاً ضروريًا للبيئات المملوءة بالزيت مثل التوربينات والضواغط والمضخات الصناعية الكبيرة في قطاعات النفط والغاز أو توليد الطاقة.

التكوين الفني

يستخدم 330877-080-36-CN بنية ثلاثية المحاور بمقاومة 75 أوم، معزولة بمادة البيرفلورو ألكوكسي إيثيلين (PFA) لضمان مقاومة عالية للحرارة والمواد الكيميائية. يتميز هذا التكوين بطول كابل 8.0 أمتار (26.2 قدم) ويستخدم خيار FluidLoc "36" الذي يوفر طبقة إضافية من الحماية ضد تسرب السوائل، وهو سبب شائع لفشل الحساسات في الآلات المضغوطة. يشير اعتماد الوكالة "CN" إلى الامتثال لمتطلبات الدولة المحددة، مما يضمن أن الأجهزة تلبي معايير السلامة والفنية الصارمة للنشر الصناعي المحلي. مع سعة نموذجية تبلغ 69.9 بيكوفاراد/متر، تم ضبط الكابل للحفاظ على الخصائص الكهربائية الدقيقة المطلوبة لقياسات الاهتزاز والموقع بدقة.

المواصفات الفنية

الأسئلة الفنية المتكررة

ما هي الفائدة الأساسية من كابل FluidLoc (الخيار 36)؟

تم تصميم كابل التمديد FluidLoc بختم داخلي خاص يمنع تسرب الزيت أو الرطوبة أو سوائل العمليات الأخرى عبر داخل الكابل. هذا يحمي إلكترونيات حساس Proximitor من التلوث إذا فشل ختم المجس في غلاف آلة مملوءة بالزيت.

هل كابل 330877-080-36-CN متوافق مع مجسات 3300 XL 8 مم القياسية؟

لا. تم تصميم كابل التمديد هذا خصيصًا لنظام 3300 XL بقطر 50 مم. تختلف الخصائص الكهربائية (السعة والمقاومة) لكابلات 50 مم عن أنظمة 8 مم أو 11 مم. استخدام كابلات غير متطابقة سيؤدي إلى أخطاء كبيرة في المعايرة وبيانات اهتزاز الآلات غير الدقيقة.

هل يمكن لهذا الكابل تحمل بيئات درجات الحرارة العالية الشديدة؟

نعم. بفضل عزل PFA (البيرفلورو ألكوكسي إيثيلين)، يُصنف الكابل للعمل المستمر في درجات حرارة تتراوح من -51 درجة مئوية إلى +200 درجة مئوية، مما يجعله مناسبًا للتركيب داخل أغلفة التوربينات الساخنة أو بالقرب من خطوط البخار.

دليل الهندسة والتركيب

• حماية الموصل: أثناء التركيب، تأكد من بقاء الموصلات المحورية الصغيرة نظيفة وجافة. استخدم مزلق السيليكون فقط على خيوط الموصل إذا طلب الدليل ذلك، ولكن لا تستخدمه أبدًا على دبابيس نقل الإشارة. يُنصح بشدة باستخدام واقيات الموصلات أو أنابيب الانكماش الحراري لإغلاق نقطة الاتصال بين المجس وكابل التمديد.

• الحد الأدنى لنصف قطر الانحناء: لتجنب تلف درع الثلاثي المحاور وختم FluidLoc، راعِ الحد الأدنى لنصف قطر الانحناء أثناء التوجيه. تجنب الانحناءات الحادة بزاوية 90 درجة؛ استخدم منحنيات سلسة للحفاظ على مقاومة 75 أوم ومنع تلاشي الإشارة.

• التوجيه والتداخل: قم بتوجيه 330877-080-36-CN عبر أنابيب معدنية مؤرضة حيثما أمكن. تجنب تمرير كابل التمديد موازياً لأسلاك محركات التيار المتردد عالية الجهد أو كابلات محولات التردد، حيث يمكن أن يتسبب التداخل الكهرومغناطيسي في إدخال ضوضاء في إشارة القرب منخفضة الجهد.
