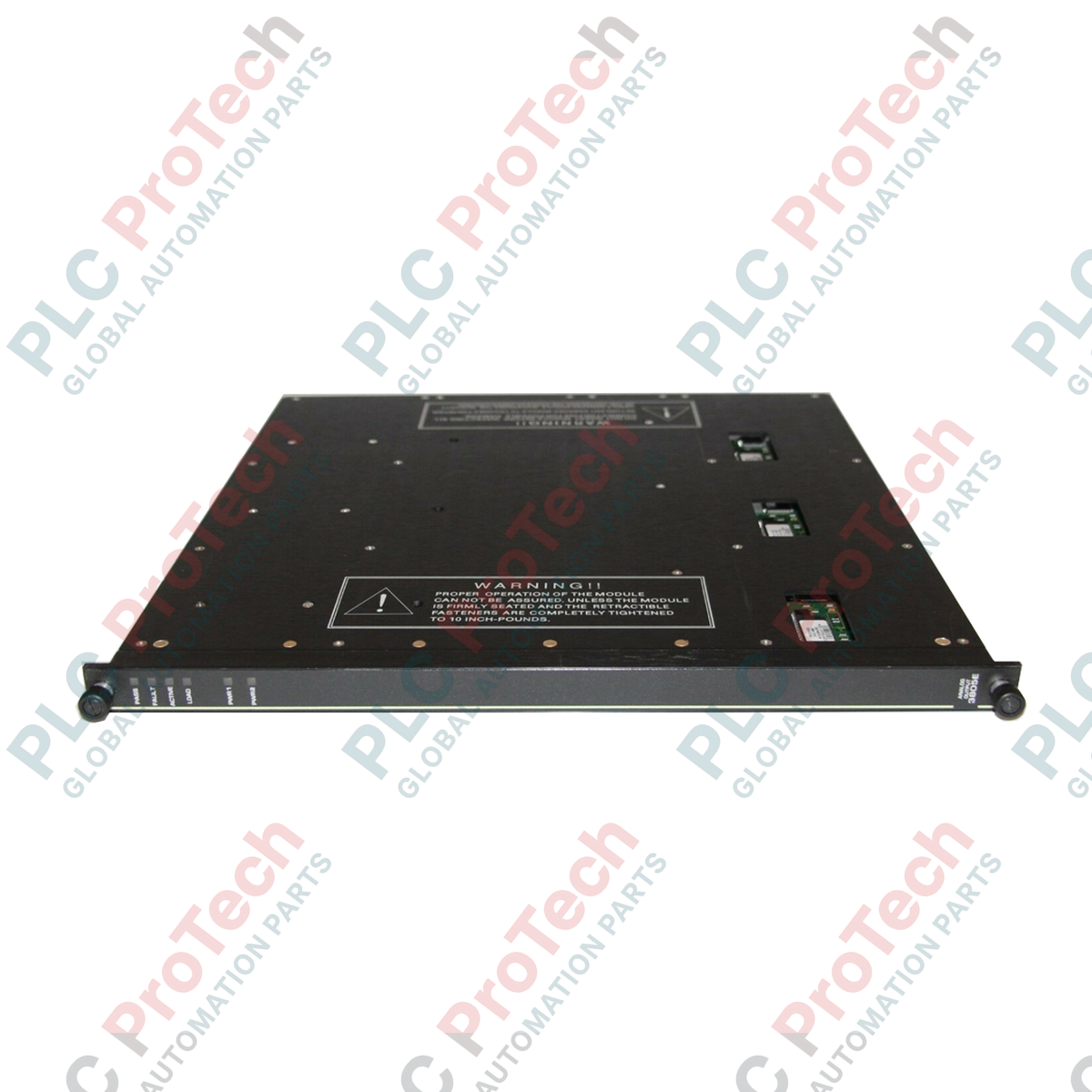

وحدة إخراج تناظرية TMR من Triconex 3805E

نظرة عامة على المنتج

إن 3805E هو وحدة خرج تناظري عالية الموثوقية، مصممة لنظام السلامة Triconex ذو التكرار النمطي الثلاثي (TMR). وتوفر ثماني قنوات من إشارات 4-20 mA عالية الدقة لتشغيل عناصر التحكم النهائية، مثل صمامات التحكم والمخمدات ومنظمات السرعة. وباستخدام رمز اللون الأخضر البازلاء المميز لمنتجات Triconex، تتميز 3805E بثلاثة مسارات خرج داخلية مستقلة تُجرى المفاضلة بينها على مستوى العتاد. ويضمن ذلك بقاء إشارة الخرج مستقرة ودقيقة حتى في حال تعطل مكوّن أو «مسار» واحد، مع زمن تحويل نموذجي يقل عن 10 ms. وتُعد هذه الوحدة ضرورية لحلقات السلامة الحرجة في أنظمة توليد الطاقة والمعالجة الكيميائية والإيقاف الطارئ (ESD).

التهيئة الفنية

صُممت 3805E للتشغيل المستمر والأداء المتسامح مع الأعطال:

• بنية TMR: تجمع دوائر المفاضلة الداخلية ثلاث نتائج مستقلة لإنتاج خرج واحد عالي التوافر. ولا يؤدي تعطل إحدى القنوات الداخلية الثلاث إلى انقطاع إشارة العملية.

• خرج دقيق: دقة تبلغ 12 بت مع معدل دقة أقل من 0.25% من نطاق القياس الكامل (FSR)، ما يضمن تحكماً دقيقاً في معدات الحقل الحساسة.

• نطاق الخرج: توفر إشارة قياسية قدرها 4-20 mA مع قدرة تجاوز للنطاق بنسبة 6% (حتى 21.2 mA)، للسماح بإشارات التشخيص المتخصصة أو الحركة ضمن النطاق العالي.

• الحماية من تجاوز النطاق: يوفر التصميم الكهربائي المتين حماية مستمرة من الجهود حتى +42.5 VDC، ما يمنع القوة الدافعة الكهربائية العكسية أو أعطال التوصيلات من إتلاف الإلكترونيات الداخلية.

• الترميز باللون الأخضر البازلاء: مزودة بمفتاح ميكانيكي وترميز لوني لضمان إدخال الوحدة فقط في فتحات الخرج التناظري المتوافقة، ومنع عدم توافق العتاد العرضي.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تتعامل 3805E مع تعطل أحد مسارات الخرج الداخلية؟

تستخدم الوحدة مفاضلة TMR. إذا تعطل أحد المسارات، يواصل المساران الآخران توفير التيار الصحيح. يسجل النظام تشخيصاً بعنوان «عطل في المسار»، ويحدث التحويل إلى المسارات السليمة المتبقية بشكل شبه فوري (< 10 ms)، ما يعني أن صمام الحقل أو المشغل لا يتعرض لأي اضطراب.

هل مخارج 3805E معزولة عن بعضها؟

لا، فنقاط الخرج الثماني مقترنة بتيار مستمر وتشترك في رجوع مشترك. عند تصميم توصيلات الحقل، تأكد من توافق الأحمال مع بنية الرجوع المشترك لمنع حلقات التأريض.

فيما يُستخدم رمز اللون «الأخضر البازلاء»؟

تستخدم وحدات Triconex نظام ترميز لوني لمنع أخطاء الصيانة. ويحدد اللون الأخضر البازلاء وحدات الخرج التناظري تحديداً. وتتطابق فتحة الهيكل ومقبض الوحدة لضمان عدم تشغيل نوع الوحدة الخاطئ في فتحة AO.

دليل الهندسة والتركيب

• الإنهاء الخارجي: يجب استخدام 3805E مع مجموعة إنهاء خارجية (ETA) متوافقة. وتوفر ETA أطراف التوصيل اللولبية والمصهرات في جانب الحقل. تأكد من تثبيت كابل الواجهة بين حامل Triconex ووحدة ETA بإحكام ومن حمايته.

• تغذية الحلقة: بما أن مخارج الوحدة توفر تياراً قدره 4-20 mA، فتأكد من أن مقاومة الحلقة الإجمالية (بما في ذلك توصيلات الحقل وممانعة المشغل) لا تتجاوز قدرة الوحدة على القيادة. فقد تؤدي المقاومة العالية إلى إنذارات «الخرج مشبع».

• إجراء الاستبدال أثناء التشغيل: لاستبدال 3805Eالمعيبة، أدخل الوحدة الجديدة في الفتحة «الاحتياطية» المجاورة (إذا كانت مهيأة) أو استبدل الوحدة المعيبة مباشرة. وستعمل بنية TMR على مزامنة مخارج الوحدة الجديدة تلقائياً مع منطق السلامة قيد التشغيل دون التأثير في العملية.

• الاعتبارات الحرارية: في الحوامل عالية الكثافة، تأكد من أن مراوح التبريد الموجودة أسفل هيكل Triconex تعمل بشكل سليم. تولد 3805E حرارة أثناء تنظيم التيار؛ ويُعد الحفاظ على درجة حرارة الهواء المحيط دون 60 درجة مئوية أمراً بالغ الأهمية لتحقيق دقة قدرها 0.25%.
