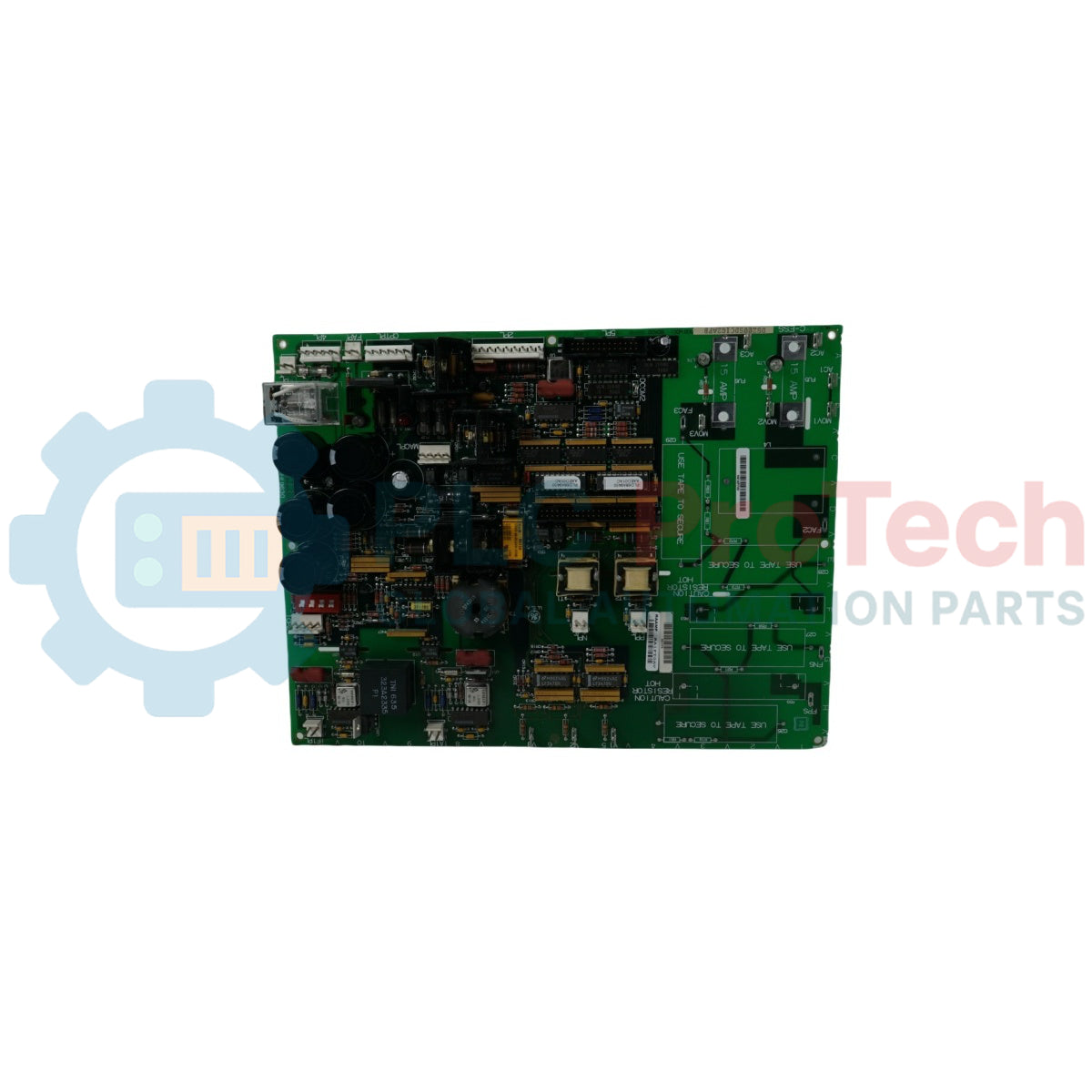

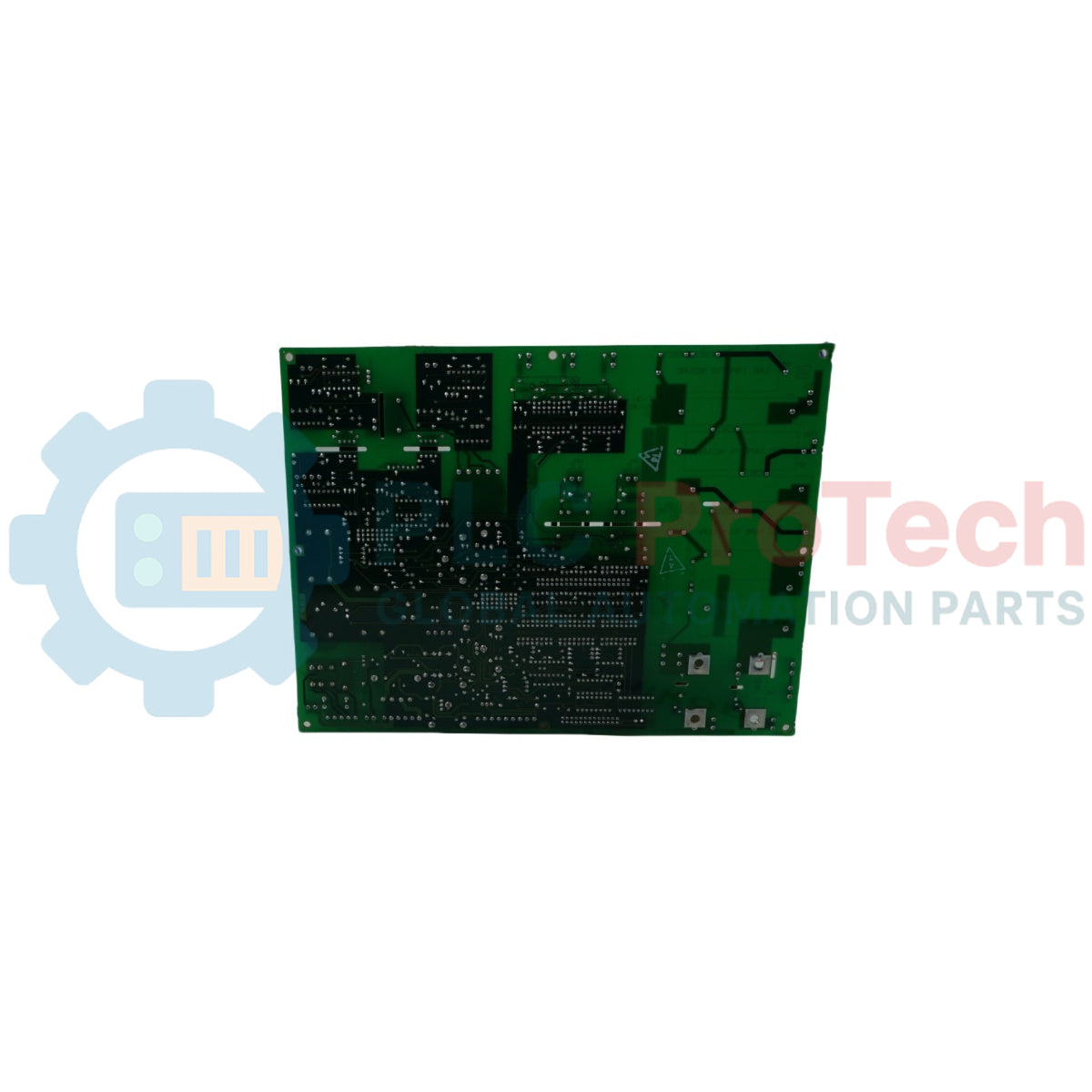

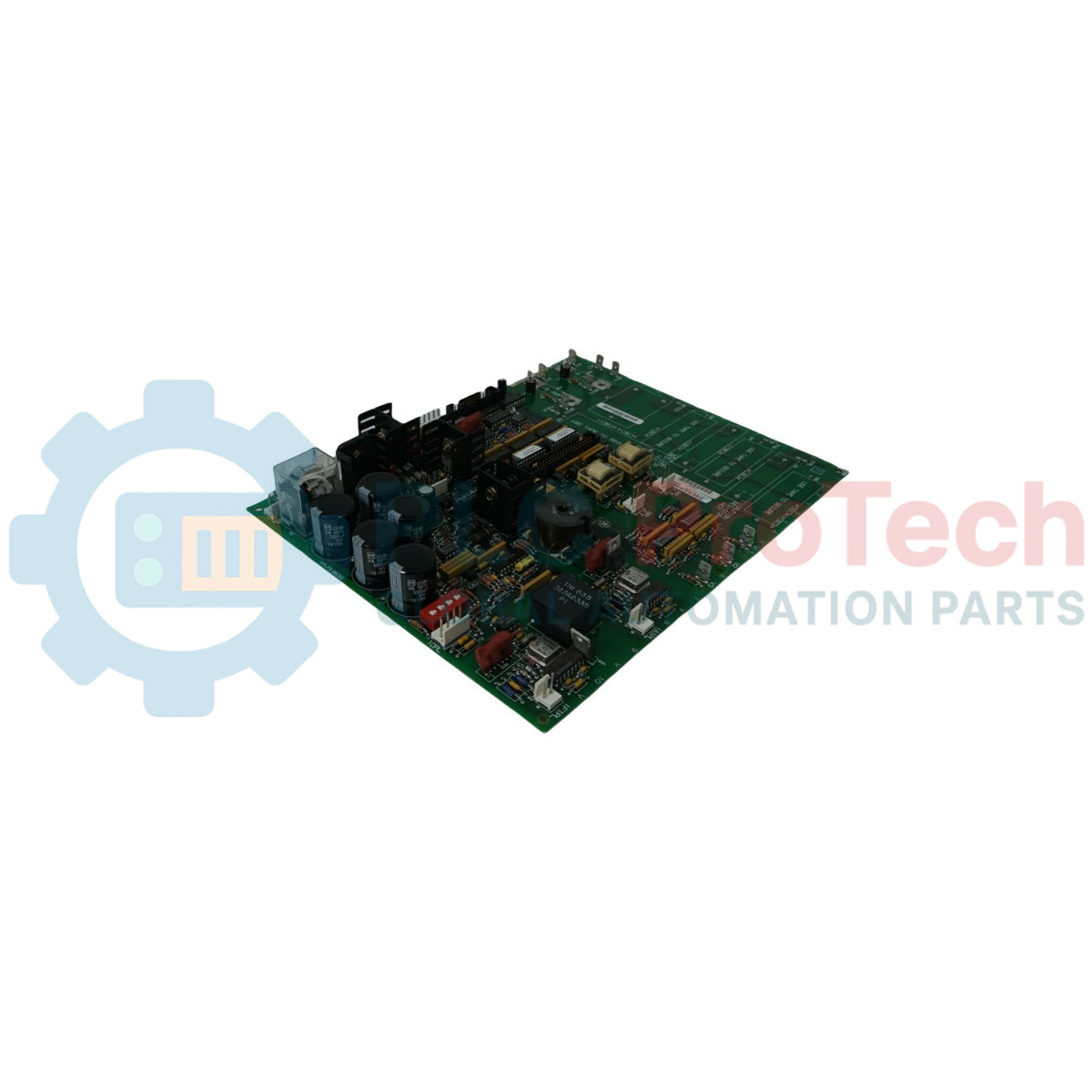

531X306LCCBFM1 بطاقة اتصال LAN مارك V من GE

نظرة عامة تشغيلية وتكامل نظام القيادة

تُعد 531X306LCCBFM1 (531X306LCCBFM1) لوحة اتصال شبكة محلية (LAN) عالية الموثوقية طورتها شركة جنرال إلكتريك لمنصات التحكم في محركاتها الصناعية القديمة، بما في ذلك نظام مارك V وأنظمة التحكم في المحركات (DCS). تعمل هذه البطاقة المساعدة للاتصال كواجهة شبكة مخصصة بين المعالجات الرئيسية للتحكم في المحرك وشبكات الأتمتة الطرفية. تعمل في قطاعات صناعية متطلبة مثل مصانع لف الصلب، خطوط صناعة الورق، أنظمة الدفع البحرية، ومحطات توليد الطاقة، حيث تنفذ 531X306LCCBFM1 (531X306LCCBFM1) عمليات نقل بيانات عالية السرعة وحتمية. من خلال تخفيف عبء معالجة الاتصالات التسلسلية وبروتوكولات الشبكة من المعالج الدقيق الرئيسي للتحكم في المحرك، تضمن استجابة في الوقت الحقيقي للمعلمات الحرجة مثل سرعة وعزم الدوران. تقلل هذه البنية المعالجة الفعالة من تأخير البيانات، وتلغي مهلات الاتصال، وتخفض بشكل كبير فترات التوقف غير المتوقعة في التشغيل.

واجهة الاتصال والنواة المادية

يركز التصميم الفني للوحة الشبكة 531X306LCCBFM1 على نقل الإشارات القوي وتكوينات وصلات الاتصال المرنة.

• توجيه الكوكسيل والألياف البصرية: يدعم وصلات LAN عالية السرعة، ويوفر نقاط طرفية أصلية لكابلات الكوكسيل القياسية أو محولات الألياف البصرية للحفاظ على وضوح الإشارة المثالي عبر مسافات طويلة.

• قوة المعالجة المدمجة: مزودة بنظام معالج دقيق مستقل يدير حركة مرور طبقة الشبكة، وفحص الأخطاء، ومعالجة حلقات الرموز الحزمية بشكل مستقل.

• حماية العزل الجلفاني: تحتوي على محولات عزل مدمجة مخصصة تحمي دوائر المنطق الحساسة من التداخل الكهرومغناطيسي (EMI) وفروق جهد حلقات الأرض الشائعة في خزانات المحركات الثقيلة.

المؤشرات الفيزيائية والكهربائية للأداء

الأسئلة الفنية المتكررة

كيف يتم تكوين عنوان العقدة المحدد على لوحة 531X306LCCBFM1؟

يتم إدارة عنونة عقد الشبكة مباشرة على البطاقة باستخدام مفاتيح DIP يدوية أو كتل جامبر تقع بالقرب من موصل الحافة. قبل إدخال البطاقة البديلة، اقرأ نمط المفاتيح على البطاقة المعطلة وكرر المواقع بدقة على البطاقة الجديدة الأصلية. التكوينات الخاطئة للعقدة تسبب تعارضات تصادم الشبكة وتجعل وحدة تحكم المحرك تسجل فقدان الاتصال.

ماذا يعني مصباح LED التشخيص غير النشط أو الوميض على اللوحة الأمامية؟

تحتوي البطاقة على مصابيح LED تشخيصية تشير إلى حلقات الإرسال (TX) والاستقبال (RX) النشطة. إذا لم تومض المصابيح أثناء تهيئة النظام، فهذا يشير إلى فقدان كامل لاتصال حلقة الرموز. تحقق من سلامة وصلة الكوكسيل أو الألياف، وافحص مقاومات الإنهاء في نهايات القطاع، وتأكد من أن سكة الطاقة في اللوحة الخلفية توفر جهد 5 فولت تيار مستمر مستقر لمنطق البطاقة.

هل من الممكن إصلاح أو استبدال مكونات هذه اللوحة مباشرة في الميدان؟

لا يُنصح باستبدال المكونات في الميدان بسبب بنية لوحة الدوائر المطبوعة متعددة الطبقات والأجهزة السطحية الحساسة (SMD). إذا تعرضت البطاقة لعطل في الأجهزة، فإن أفضل استراتيجية لمنع توقف الخط لفترة طويلة هي استبدال البطاقة المعطلة بوحدة بديلة معتمدة وإرسال البطاقة التالفة إلى مركز معتمد لإصلاح تشخيصي حساس للكهرباء الساكنة.

بروتوكول الهندسة الميدانية والتركيب

• حماية من التفريغ الكهروستاتيكي (ESD):

  تستخدم لوحة 531X306LCCBFM1 مكونات CMOS عالية الكثافة حساسة جدًا للتفريغ الكهروستاتيكي. يجب على الفنيين الميدانيين ارتداء سوار ESD مؤرض بشكل صحيح قبل استخراج البطاقة من كيس الحماية من الكهرباء الساكنة أو إدخالها في هيكل المحرك. تعامل مع البطاقة فقط من حواف الألياف الزجاجية أو الروافع البلاستيكية.

• حماية الكابلات والتحكم في التوجيه:

  يجب أن تمر خطوط اتصال الشبكة المحلية منفصلة تمامًا عن خطوط محركات التيار المتردد عالية الجهد وأسلاك طاقة المحركات ثلاثية الطور. إذا تم استخدام وسائط كوكسيل نحاسية، يجب تأريض الدرع الخارجي في نقاط مفردة محددة وفقًا لدليل نظام GE لإلغاء حلقات الأرض. تأكد من إحكام جميع موصلات BNC أو الطرفية لمنع فقدان الحزم الناتج عن الاهتزاز.

• إيقاف تشغيل طاقة اللوحة الخلفية بأمان:

  لا تقم بتوصيل أو سحب بطاقة الاتصال أثناء تشغيل رف تحكم محركات GE. الإدخال الحي يولد شرارات جهد شديدة عبر مقابس الموصل متعدد الدبابيس، مما يعرض حافلات المنطق الداخلية للبطاقة لخطر تلف كارثي ويؤدي إلى تلف سجلات التكوين الجارية في وحدات المحرك المجاورة. قم دائمًا بإيقاف قاطع الدائرة الرئيسي للخزانة أولاً.
