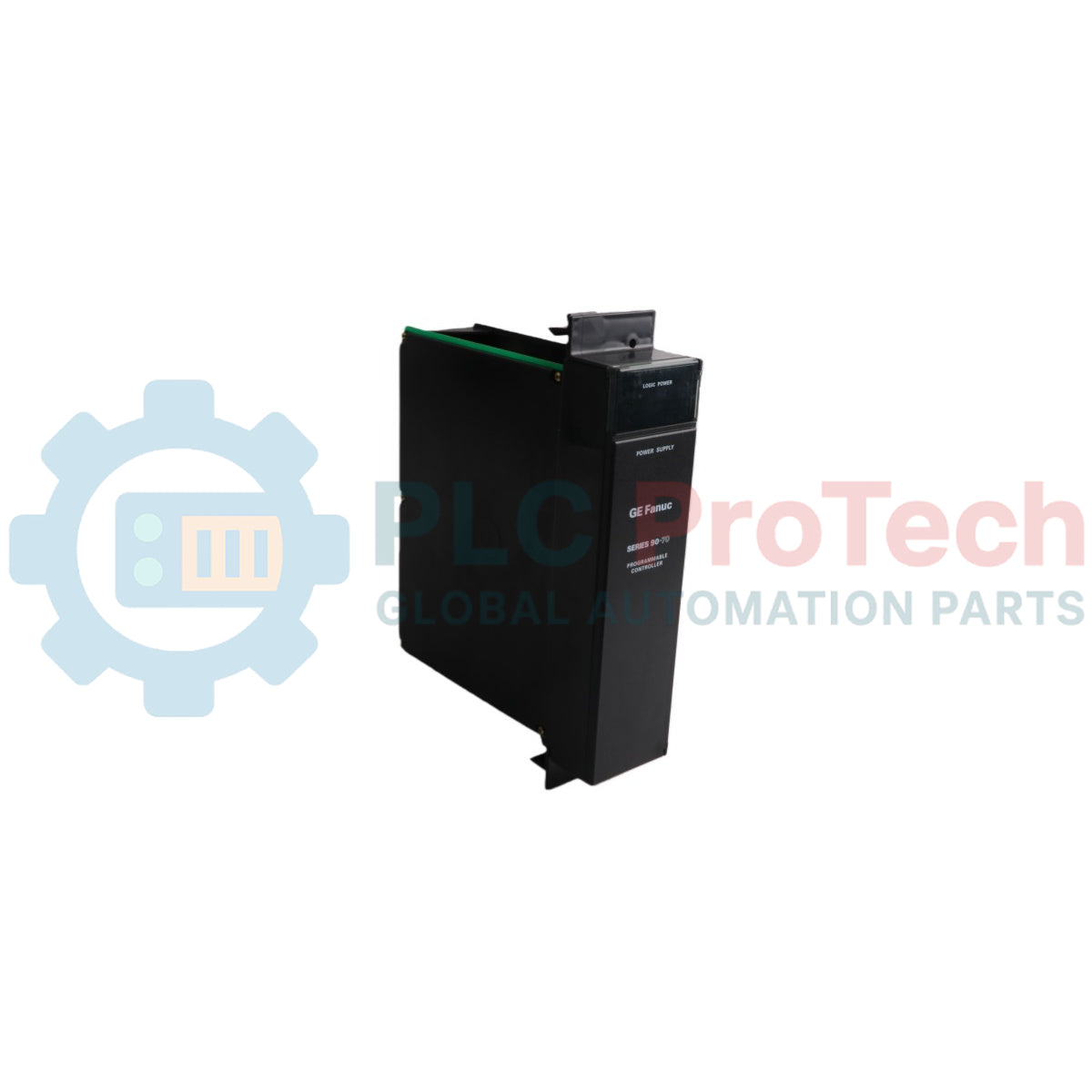

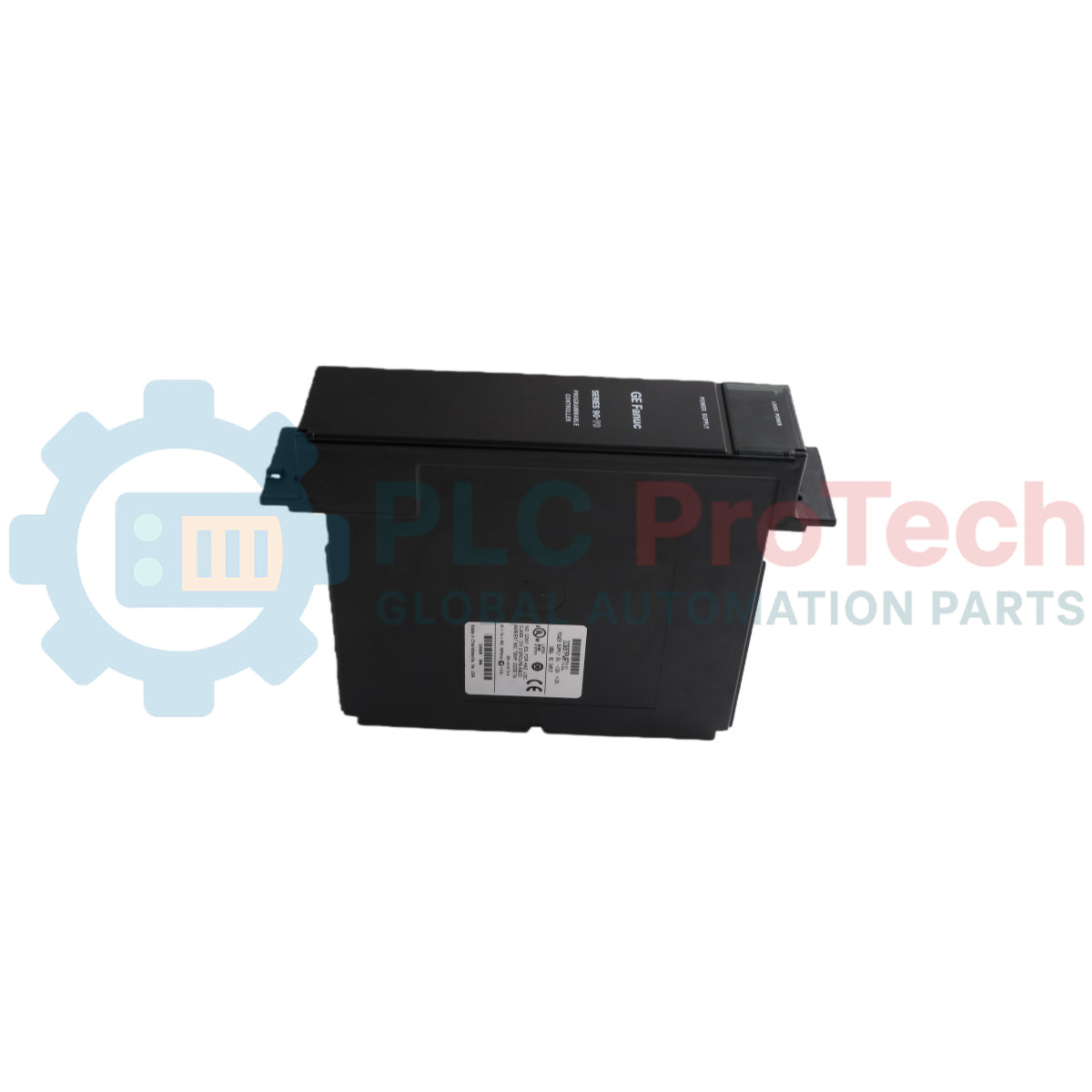

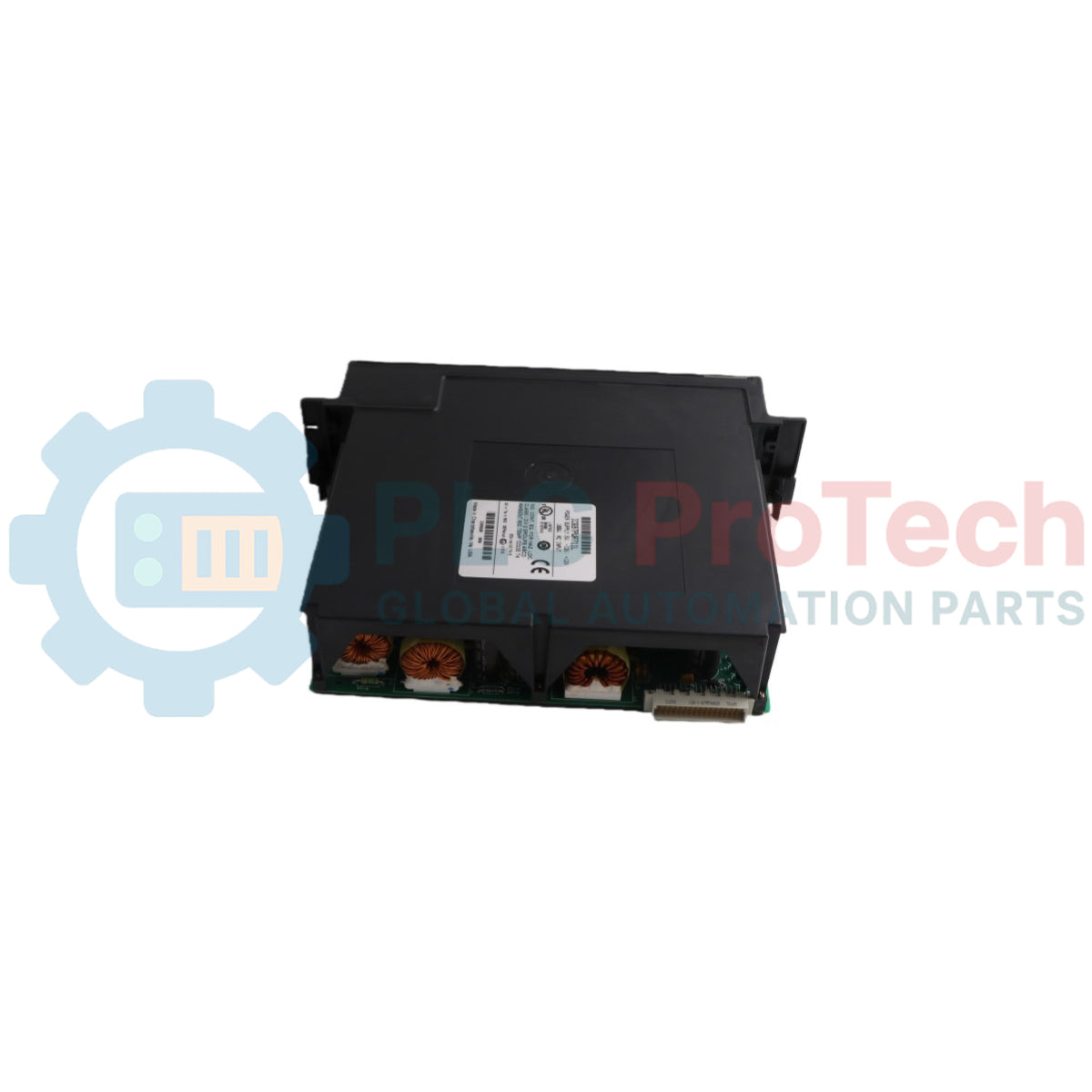

وحدة إمداد طاقة GE Fanuc Series 90-70 IC697PWR711M

نظرة عامة على المنتج

تُعد IC697PWR711M (IC697PWR711-M) وحدة تنظيم طاقة عالية الأداء بسعة 100 واط، صممتها GE Fanuc للبنية التحتية المتقدمة لوحدة التحكم المنطقي القابلة للبرمجة Series 90-70 . وتعمل هذه الوحدة كمحرك لوحة القاعدة الكهربائية الرئيسي، إذ تحول جهود دخل التيار المتردد أو المستمر واسعة النطاق إلى جهود خرج منظمة ذات ثلاثة قضبان لتشغيل ركائز المعالجة المعقدة. وتعتمد البيئات الصناعية الحرجة—بما في ذلك منصات استخراج التعدين في المناجم العميقة، ومنشآت توليد الطاقة الحرارية البلدية، وعمليات التقطير الكيميائي المستمرة—على IC697PWR711M (IC697PWR711-M) للحفاظ على منطق معالجة الناقل عالي السلامة. ومن خلال دمج تصحيح نشط لمعامل القدرة مدمج في الوحدة ومشابك إلكترونية شاملة للحد من زيادة التيار، يخفف الجهاز من تأثير تقلبات شبكة الكهرباء الخام على إطارات المعالجة المركزية الحساسة. ويمنع ذلك عمليات إعادة ضبط المنطق غير المبرمجة، ويعزل العابرَات الحثية في الحقل الواقعة أسفل المنظومة، ويقلل بنجاح من فترات التوقف غير المجدولة المكلفة للمنشأة.

التصميم الميكانيكي ومصفوفة توزيع الطاقة

يتحكم الهيكل العتادي الأساسي، وإطار توزيع التغذية متعدد القضبان، وحلقات عزل الأعطال في مجموعة القدرة IC697PWR711M في هوامش السلامة التشغيلية الفورية.

• مصادر طاقة تيار مستمر ثلاثية الجهود: توفر قضبان تغذية متزامنة عالية الاستقرار، محسّنة لمنطق الحامل وواجهات الأجهزة، إذ تغذي +5 VDC بتيار يصل إلى 20 A للمعالجات الدقيقة المركزية، و+12 VDC بتيار 2 A لحلقات الاتصال المحلية، و-12 VDC بتيار 1 A لمدخلات المضخمات التشغيلية.

• مرحلة جهد الدخل الشامل: تضم واجهة مقوم نشطة تقبل نطاقات مرنة من مواصفات القدرة الاسمية الواردة، وتعمل بسلاسة على 120/240 VAC (خطوط مرافق من 90 إلى 264 VAC) أو 125 VDC (مصارف بطاريات من 100 إلى 150 VDC).

• تصحيح معامل القدرة المدمج: يستخدم دوائر ترشيح داخلية صلبة الحالة للحفاظ على معامل قدرة يتجاوز 0.93 عند الحمل الكامل، مما يقلل حقن التوافقيات في الخطوط العائدة إلى خزانة معدات التوزيع.

• مشابك الحماية المدمجة في العتاد: تستخدم دوائر حماية دقيقة من نوع crowbar ضد الجهد الزائد على خط +5 VDC (تعمل عند جهد يتراوح بين 5.7 و6.7 فولت)، إلى جانب حدود تيار زائد سريعة الاستجابة نموذجية تبلغ 21 أمبير (+5 VDC) و3.5 أمبير (+12 VDC) و1.6 أمبير (-12 VDC).

• حلقة الاحتفاظ الممتدة بالطاقة الاحتياطية: توفر فترة دعم لا تقل عن 21 مللي ثانية عند الفقدان الفوري لطاقة المرفق المترددة الواردة، مما يضمن امتلاك وحدة المعالجة المركزية المضيفة وقتًا كافيًا لتنفيذ إجراءات الإيقاف الآمن وحفظ جداول الذاكرة المتطايرة.

مواصفات الأداء والفهرس الهندسي

الأسئلة الشائعة حول تشغيل النظام وصيانته

كيف يتعامل المهندسون مع الفتحة التي يتركهاَت وحدة طاقة الرف الثانوية في نظام موسّع؟

عند إعداد معماريات Series 90-70 متعددة الرفوف، يستخدم المهندسون مجموعة كابلات تمديد مصدر الطاقة الاختيارية IC697CBL700. تتضمن هذه الحزمة كابل توصيل متينًا، إلى جانب مجموعة لوحة واجهة مخصصة لإغلاق فتحة مصدر الطاقة الشاغرة داخل اللوحة القاعدية للتوسعة وتأمينها، بما يضمن مظهرًا مناسبًا للوحة وتأريضًا سليمًا.

ما التغييرات السلوكية التي تشير إلى أن IC697PWR711M دخل في حالة تيار زائد؟

تحتوي الوحدة على مجموعة مؤشرات LED للحالة مثبتة في الواجهة الأمامية، تراقب ظروف الحمل باستمرار. إذا سحبت وحدة لاحقة أو ناقل اتصالات تيارًا يتجاوز حد 21 A على خط +5 VDC أو عتبة 3.5 A على خط +12 VDC، تُغلق قضبان الخرج إلكترونيًا لحماية المسارات الداخلية، وتبدّل مؤشرات LED التشخيصية الأمامية حالتها لتنبيه موظفي الصيانة إلى العطل الميداني.

هل يستطيع مزوّد الطاقة هذا العمل بموثوقية عندما تنخفض جهود الخط الواردة إلى ما دون المستويات الاسمية لفترات ممتدة؟

نعم، ولكن يجب الرجوع إلى منحنيات خفض التصنيف الخاصة بالمصنع، مثل تلك الموضحة في وثيقة الهندسة القياسية GFK-0867B. يؤدي التشغيل المتواصل عند الحد الأدنى المطلق لجهد الإدخال البالغ 90 VAC إلى خفض كفاءة تبديد الحرارة في عناصر التبديل الداخلية. وللحفاظ على الموثوقية طويلة الأمد دون تقادم مبكر للمكثفات، يجب على المهندسين خفض إجمالي قدرة الخرج الفعالة إلى ما دون عتبة 100 واط.

دليل الهندسة والتركيب

• مسارات تأريض الهيكل وتثبيت اللوحة الخلفية:

  ركّب IC697PWR711M حصريًا في الفتحة الموجودة أقصى اليسار من هيكل حامل Series 90-70. تأكد من انزلاق أسنان المحاذاة الهيكلية العلوية والسفلية بالكامل داخل فتحات إطار اللوحة الخلفية، واضغط حتى تستقر الوحدة بإحكام. أحكم ربط جميع براغي تثبيت الإطار الخارجية بعزم 0.7 N-m (6.2 بوصة-رطل). يؤدي ذلك إلى إنشاء وصلة منخفضة الممانعة مع تأريض اللوحة المشترك، وهو أمر حيوي لتصريف التداخل الكهرومغناطيسي عالي التردد قبل أن يؤثر في استقرار الإشارة.

• فصل أطراف طاقة الإدخال وواقيات الأمان:

  عند توصيل موصلات التغذية الميدانية بأطراف الإدخال، استخدم أسلاكًا منفصلة ومقاومة لدرجات الحرارة العالية لخطوط التيار المتردد أو تغذية بطارية التيار المستمر. وجّه حلقات التغذية هذه بعيدًا عن خطوط الإدخال/الإخراج منخفضة الجهد لتجنب اقتران الضوضاء السعوية. تأكد من حماية جميع كتل توصيل الأطراف خلف الأبواب البلاستيكية المتأرجحة المدمجة بها، لمنع ملامستها عرضيًا من قِبل العاملين أثناء تشخيص التوصيلات.

• خلوصات الإدارة الحرارية وتوجيه تدفق الهواء:

  يولّد مزوّد الطاقة بقدرة 100 واط حرارة حمل حراري ثابتة أثناء التشغيل المتواصل عند الحمل الكامل. حافظ على فجوة خلوص مفتوحة لا تقل عن 7.5 سم أعلى مجموعة هيكل اللوحة الأساسية وأسفلها داخل الخزانة. نظّف الغبار أو الجسيمات دوريًا بعيدًا عن الفتحات السفلية لضمان تدفق هواء صاعد دون عوائق، مع إبقاء الهواء المحيط بالمكوّنات بأمان ضمن نطاق التشغيل المعتمد من 0 إلى 60 درجة مئوية.
