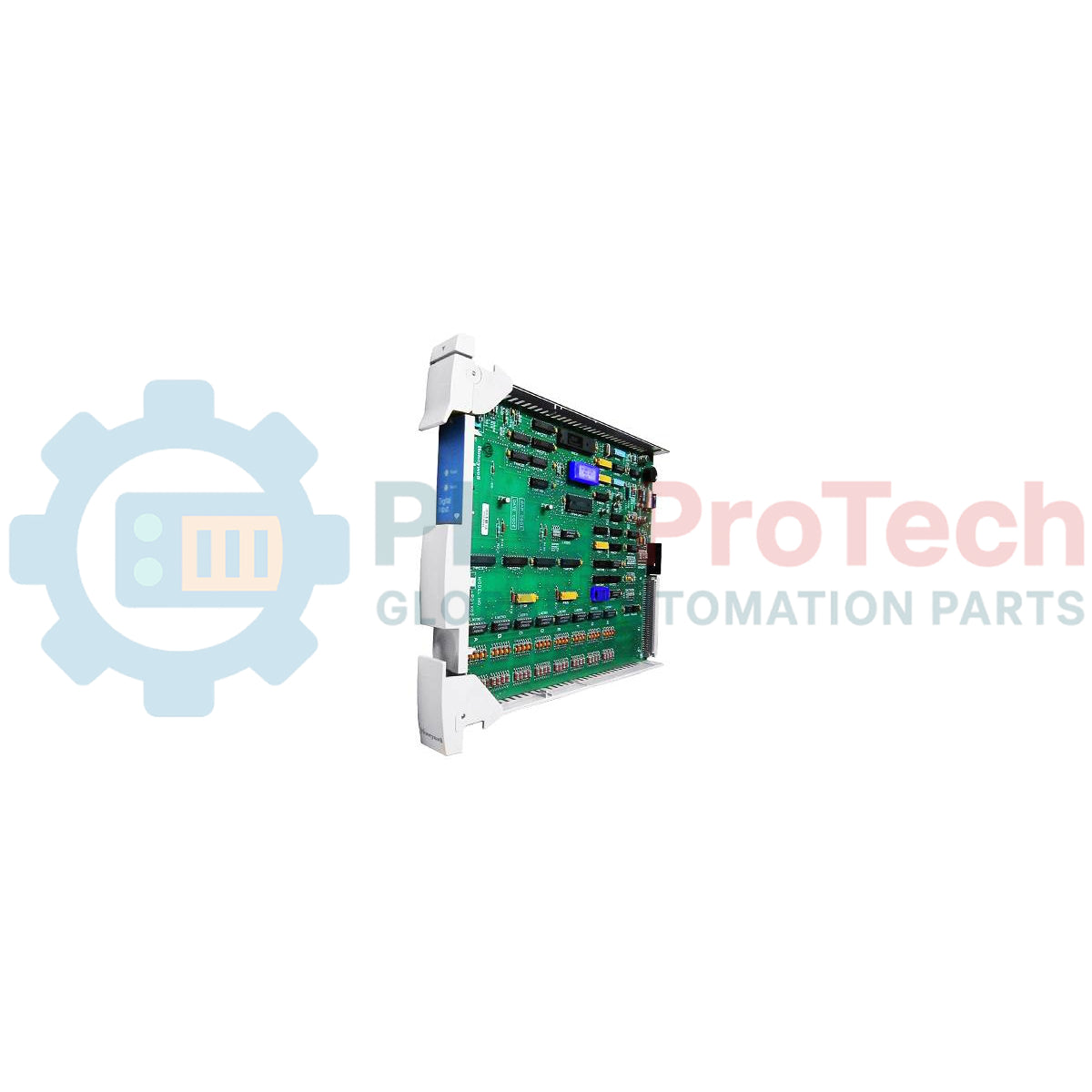

80363975-100 | Honeywell TPS Process Manager I/O MU-PDOY22 وحدة IOP للإخراج الرقمي ذات 32 نقطة

نظرة عامة على المنتج

يعمل  MU-PDOY22 (MUPDOY22) كمعالج إدخال/إخراج (IOP) عالي الكثافة بمخرجات رقمية ذات 32 نقطة لأنظمة Honeywell Experion وحلول TotalPlant Solution (TPS) القديمة. وفي البيئات ذات المهام الحرجة، مثل تكرير النفط ومعالجة المواد الكيميائية وتوليد الطاقة على نطاق واسع، يوفر  MU-PDOY22 الواجهة الأساسية بين نظام التحكم وعناصر التحكم النهائية الموجودة في الجانب الحقلي، مثل الملفات اللولبية وبادئات تشغيل المحركات والمؤشرات. وبفضل دعم التكرار المدمج عبر التبديل ذي الحالة الصلبة داخل وحدة IOP، تضمن هذه الوحدة بقاء مسارات الإشارة نشطة حتى أثناء انتقالات الأجهزة. ومن خلال استخدام العزل الجلفاني المتقدم وفحوصات القراءة الراجعة للمخرجات، تحمي الوحدة اللوحة الخلفية للنظام من العابرأت الكهربائية الحقلية، مع تزويد المهندسين بالتحقق الفوري من حالة المخرجات، مما يقلل وقت التشخيص بدرجة كبيرة ويمنع حالات التوقف غير المجدولة المكلفة.

التهيئة الفنية

صُممت  MU-PDOY22 لتوفير المرونة، إذ تدعم كلاً من نهايات التوصيل الحقلية ذات الحالة الصلبة المباشرة بجهد 24 VDC وواجهات المرحلات بجهد 120/240 VAC من خلال تجميعات إنهاء حقلية (FTAs) محددة.

• تكرار النظام: يدعم التكرار الكامل لوحدة IOP مع مفتاح مدمج ذي حالة صلبة، مما يتيح انتقالاً دون انقطاع في التطبيقات عالية التوافر.

• الأمان التشغيلي: يتميز بفحص القراءة الراجعة للمخرجات في وحدة IOP للتحقق من تطابق الحالة المطلوبة مع حالة سجل الأجهزة الفعلية.

• معالجة الأعطال: تُضبط حالة المخرج عند تعطل وحدة IOP على "غير مزود بالطاقة" لضمان حالة آمنة عند تعطل منظم الطاقة الموجود على اللوحة. أما حالات المخرجات عند تعطل وحدة PMM (وحدة إدارة العمليات)، فهي قابلة للتهيئة من قبل المستخدم.

• مرونة الواجهة: تدعم نوعين أساسيين من FTA: النوع ذو المجمع المفتوح بجهد 24 VDC (سحب التيار) وملامسات المرحل المعزولة بجهد 120/240 VAC (يمكن تحديد النوع A أو النوع B عبر وصلة تحويل).

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف تتم معالجة التكرار لمخرجات MU-PDOY22؟

تستخدم الوحدة مفتاحاً داخلياً ذا حالة صلبة داخل وحدة IOP لإدارة التكرار. ويتيح ذلك لوحدة احتياطية تولي التحكم دون تعطيل حالة الأجهزة الحقلية، مما يوفر آلية انتقال قوية "دون انقطاع" للحلقات الحرجة.

ما الفرق بين وحدتي FTA‏ MU-TDOY22 وMU-TDOY62؟

على الرغم من أن كلتيهما وحدتا FTA بجهد 24 VDC و32 نقطة، تستخدم MU-TDOY22 أطرافاً من نوع الضغط مع مصهر واحد لكل نقطتين، بينما تستخدم MU-TDOY62 أطرافاً لولبية مع مصهر واحد لكل 8 نقاط. ويعتمد الاختيار على معيار التوصيلات لديك وعلى درجة التفصيل المطلوبة للمصهرات.

هل يمكنني مزج ملامسات النوع A (مفتوحة عادةً) والنوع B (مغلقة عادةً) في وحدة FTA للمرحل؟

نعم. في وحدات FTA للمرحل بجهد 120/240 VAC‏ (MU-TDOY23/63)، يمكن تحديد نوع الملامس بواسطة وصلة تحويل لكل قناة خرج على حدة، مما يتيح مزج المنطق داخل وحدة FTA واحدة ذات 16 نقطة.

دليل الهندسة والتركيب

• العمر التشغيلي لملامسات المرحل: بالنسبة إلى وحدات FTA للمرحل MU-TDOY23/63، يبلغ العمر الميكانيكي المقدر 10,000,000 عملية، لكن العمر الكهربائي ينخفض إلى 200,000 عملية عند حمل كامل قدره 3 A. ولإطالة عمر المرحل في التطبيقات ذات دورات التشغيل الكثيرة، استخدم مرحلات فصل خارجية أو احرص على إبقاء تيارات الحمل أقل بكثير من القيم القصوى المقدرة.

• معايير العزل الجلفاني: قنوات المخرجات ذات التيار المستمر معزولة جلفانياً عن المشترك الخاص بالنظام عبر مقارنات ضوئية. وللحفاظ على هذه الحماية، لا تصل المشترك الموجود في الجانب الحقلي بالمشترك الخاص بالنظام، لأن ذلك سيتجاوز الحاجز الواقي من حلقات التأريض.

• الحد الأدنى لحمل المرحل: لاحظ أن وحدات FTA للمرحل تتطلب تيار حمل أدنى قدره 10 mA. وإذا كنت تستخدمها لتبديل مداخل منخفضة التيار وعالية المعاوقة، مثل مداخل PLC، فتأكد من استيفاء عتبة الجهد/التيار لهذا الحد الأدنى لتجنب أكسدة الملامسات ومشكلات موثوقية الإشارة مع مرور الوقت.

• طرق التكرار: احرص دائماً على تحديد طريقة التكرار بشكل صحيح في تهيئة النظام. تستخدم MU-PDOY22 مفتاحاً ذا حالة صلبة في وحدة IOP، وهو يختلف عن بعض طرق التكرار القديمة القائمة على المرحلات.
