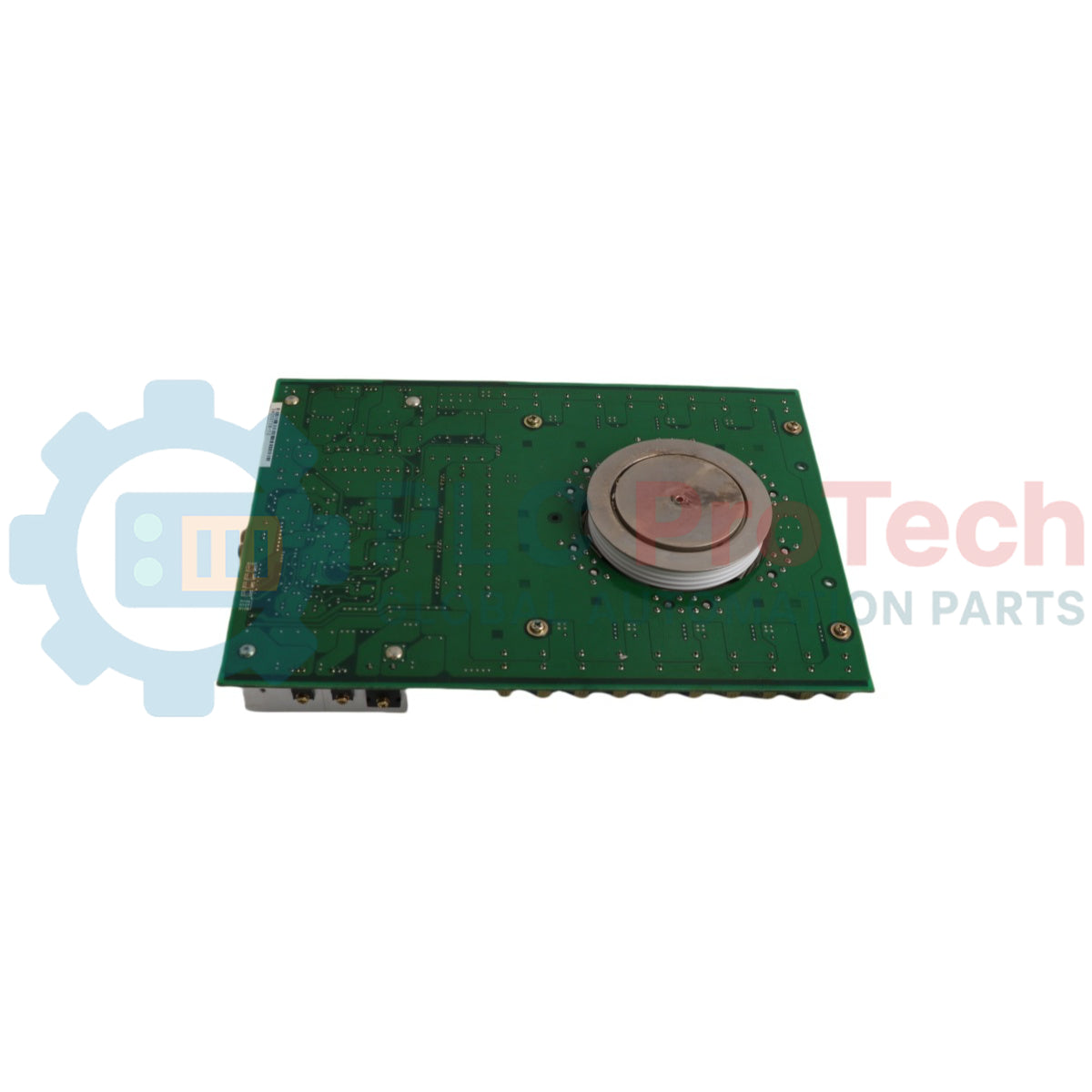

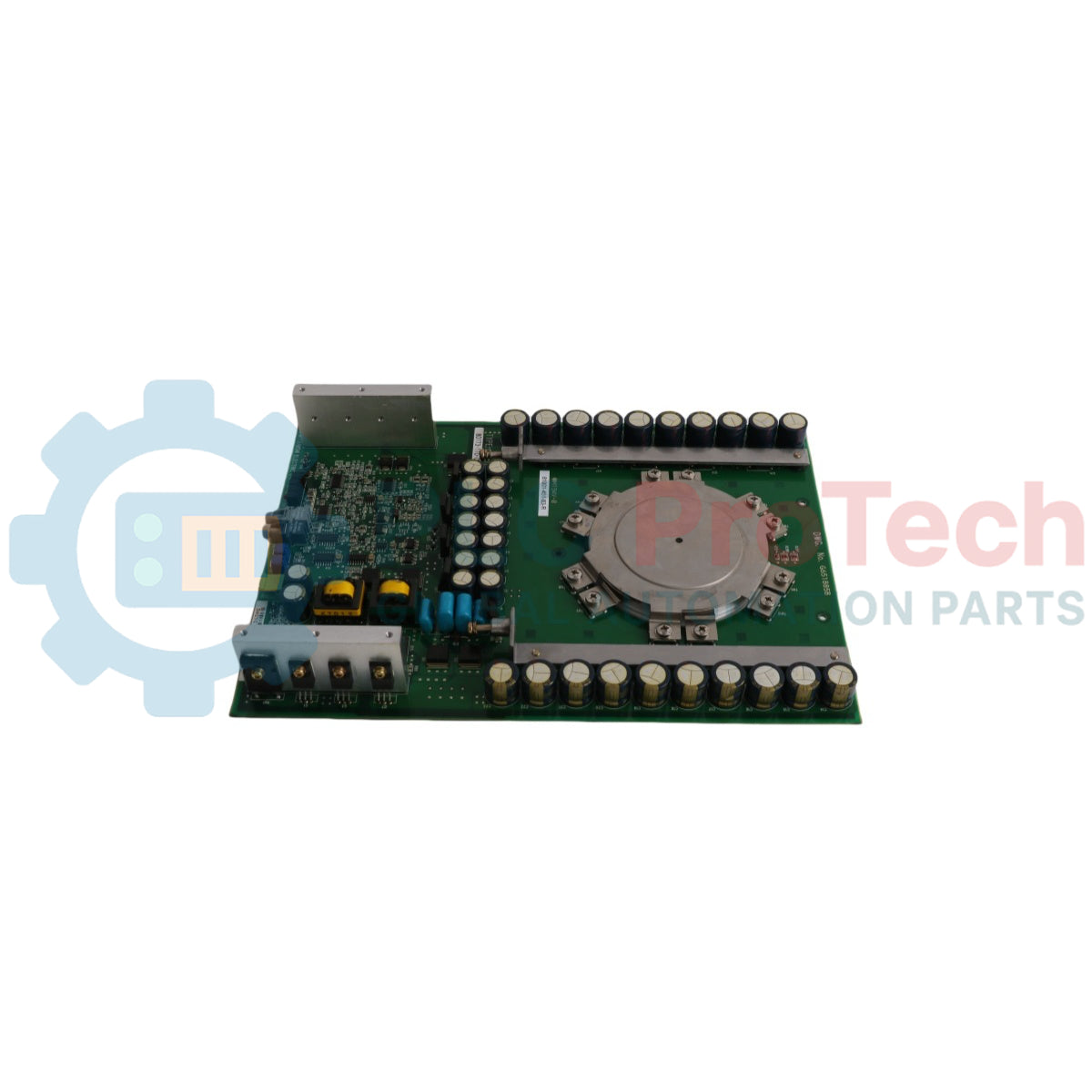

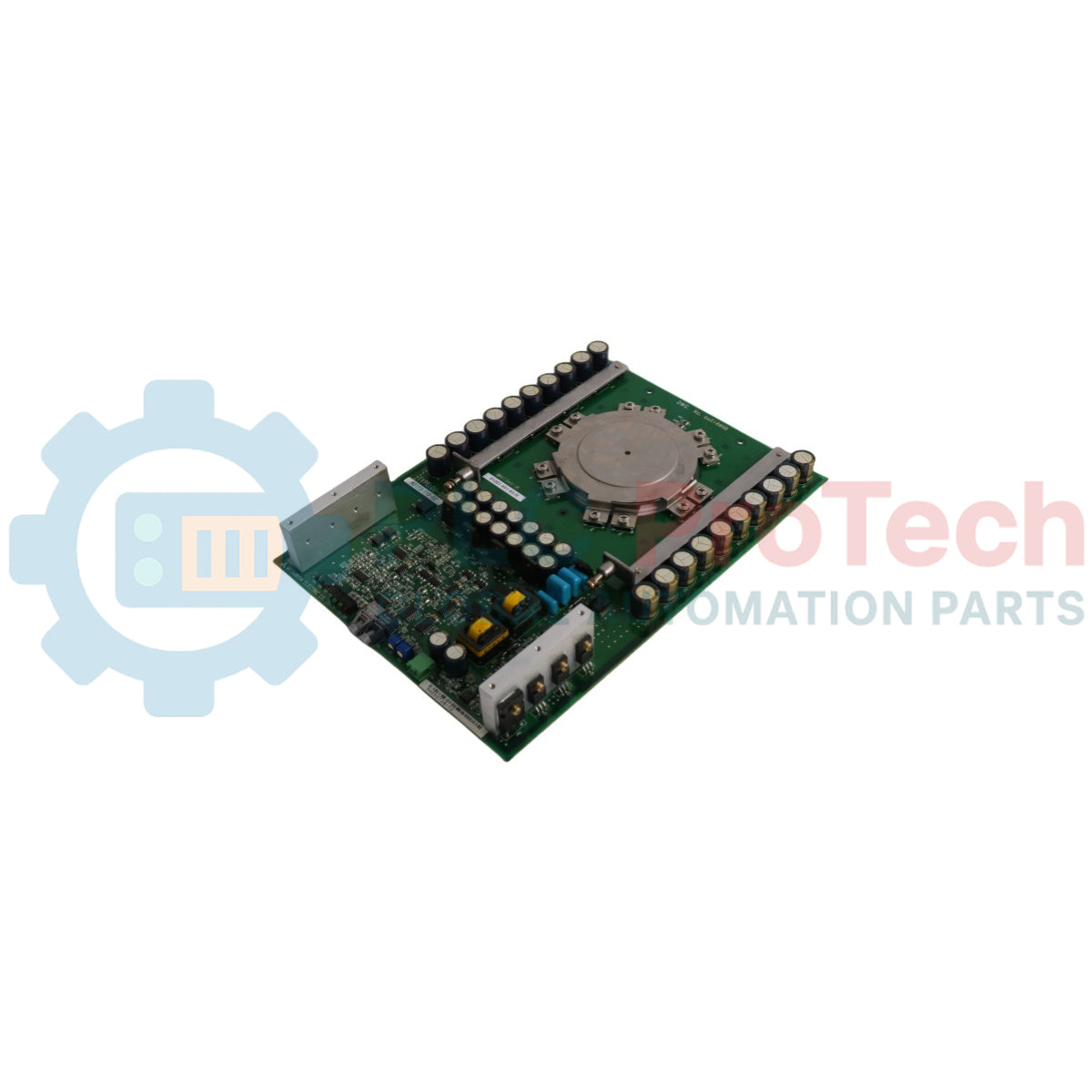

طقم طاقة SGCT متطابق بقدرة 1500 أمبير من Allen-Bradley ‏81001-451-62-R

نظرة عامة على المنتج والتبديل بالجهد المتوسط

إن 81001-451-62-R (8100145162R) عبارة عن مجموعة متطابقة عالية الدقة وذات مستوى صناعي من الثايرستور المبدَّل ببوابة متماثلة (SGCT) ، مصممة للاستخدام في مغيرات التردد ذات الجهد المتوسط (VFDs) وعالية القدرة من طراز Allen-Bradley PowerFlex 7000. وبقدرة مقدرة تبلغ 1500 أمبير، تمثل هذه المجموعة تجميعة شبه موصلات قدرة أساسية مسؤولة عن التبديل السريع للطاقة الكهربائية داخل أقسام العاكس أو المقوم في محرك التردد. وتشير اللاحقة "-R" إلى أنها مجموعة متطابقة، أي أن أشباه الموصلات خضعت لاختبارات المصنع وجُمعت وفق خصائصها الكهربائية المحددة، مثل هبوط الجهد الأمامي وزمن إيقاف التشغيل. وتُعد هذه المطابقة ضرورية لتحقيق تقاسم متوازن للتيار في دوائر القدرة العالية، بما يضمن عدم تحمّل أي جهاز لحمل مفرط، الأمر الذي قد يؤدي otherwise إلى تعطل مبكر وتوقف النظام.

بنية الأجهزة والمنطق الحراري

صُممت مجموعة 81001-451-62-R للتثبيت بطريقة "Press-Pack"، حيث تُحصر أشباه الموصلات بين مشتتات حرارية عالية الكفاءة تحت ضغط كبير.

• الثايرستور المبدَّل ببوابة متماثلة (SGCT): تطوير متخصص لثايرستور GTO، يجمع بين فاقد التوصيل المنخفض للثايرستور وقدرات التبديل السريع للترانزستور IGBT.

• المعلمات المتطابقة: تُقرن الأجهزة في هذه المجموعة لضمان تطابق شبه تام في خصائص V_f (الجهد الأمامي) و Q_rr (شحنة الاسترداد العكسي). ويمنع ذلك "استئثار" أحد الأجهزة بالتيار أثناء دورات التبديل عالية السرعة.

• التوافق مع مشغل البوابة المدمج: صُممت المجموعة للتوصيل مباشرة بلوحات مشغل البوابة في المحرك، بما يضمن التحكم الدقيق في حالات الانتقال عند التشغيل وإيقاف التشغيل.

• التعامل مع التيار العالي: قادرة على إدارة 1500 أمبير بشكل مستمر، شريطة الحفاظ على التجميعة ضمن حدود ضغط التثبيت والحدود الحرارية المحددة.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

لماذا يلزم استخدام "مجموعة متطابقة" بدلاً من شراء وحدات SGCT فردية؟

في المحركات عالية القدرة، تعمل عدة أشباه موصلات غالبًا على التوازي أو ضمن تهيئات جسور معقدة. وإذا كانت للمكونات اختلافات ولو طفيفة في "مقاومتها" الكهربائية أثناء التوصيل، فسيتدفق التيار طبيعيًا بدرجة أكبر عبر المسار الأقل مقاومة. ومن دون المطابقة، سترتفع حرارة أحد أجهزة SGCT أسرع بكثير من الأجهزة الأخرى، مما يؤدي إلى عطل موضعي غالبًا ما يتسبب في عطل "تتابعي" كارثي عبر مجموعة القدرة بأكملها.

كيف أتحقق من سلامة جهاز SGCT في الموقع؟

يمكن لفحوصات المقاومة الأساسية اكتشاف حدوث قصر كامل، سواء بين البوابة والكاثود أو بين الأنود والكاثود. ومع ذلك، ونظرًا لأن هذه الأجهزة عالية القدرة، لا يمكن تحديد سلامتها الفعلية إلا بقياس تيار تشغيل البوابة والتحقق من وجود تسرب عند الجهد العالي باستخدام معدات اختبار متخصصة.

هل يمكنني خلط مجموعة من السلسلة A مع مجموعة من السلسلة B؟

يُنصح بشدة بعدم القيام بذلك. استبدل دائمًا مجموعة SGCT بالإصدار المطابق تمامًا وبمجموعة المطابقة المحددة في وثائق المحرك الأصلية للحفاظ على توازن التيار المصمم هندسيًا.

بروتوكولات الهندسة والتركيب

• ضغط التثبيت: يجب تركيب 81001-451-62-R باستخدام مشبك ضغط مُعاير. ويؤدي الضغط غير الكافي إلى ارتفاع المقاومة الكهربائية والحرارية، بينما قد يتسبب الضغط المفرط في تشقق رقاقة السيليكون داخل "قرص الهوكي". راجع دليل PowerFlex 7000 لمعرفة متطلبات عزم الدوران المحددة بوحدة كيلو نيوتن (kN).

• تجهيز الأسطح: يجب صقل أسطح التلامس في المشتتات الحرارية حتى تصبح ذات لمعان يشبه المرآة. ضع طبقة رقيقة ومتجانسة من شحم حراري عالي التوصيل، مثل Dow Corning 340، لضمان انتقال الحرارة على النحو الأمثل.

• محاذاة مشغل البوابة: تأكد من أن أسلاك البوابة قصيرة قدر الإمكان وموصلة بإحكام. فقد يتسبب الحث في أسلاك البوابة في حدوث "رنين"، مما قد يؤدي إلى تبديل غير منتظم وإيقاف تشغيل الجهاز دون قصد.

المزايا الهندسية

تُعد المجموعة المتطابقة 81001-451-62-R المعيار الذهبي في كثافة القدرة. وباستخدام تقنية SGCT، تتمكن Allen-Bradley من تصميم مغيرات تردد أصغر حجمًا وأكثر كفاءة من الأنظمة الأقدم المعتمدة على GTO. ويسمح تصنيف التيار العالي البالغ 1500 أمبير لهذه المجموعات بتشغيل المحركات الضخمة المستخدمة في قطاعات التعدين ومعالجة المياه والنفط والغاز، مع تقليل فاقد التوصيل إلى أدنى حد. وتضمن عملية المطابقة الصارمة حفاظ محرك PowerFlex 7000 على سمعته من حيث الموثوقية الفائقة، بما يوفر سنوات من الخدمة في التطبيقات التي قد تتجاوز فيها تكلفة ساعة واحدة من التوقف تكلفة المحرك نفسه.
