جهاز لمس بشاشة عريضة Allen-Bradley PanelView 800 موديل 2711R-T7T

نظرة عامة على المنتج وتصور المشغل

يُعد 2711R-T7T (2711RT7T) واجهة مشغل عالية الأداء ضمن عائلة PanelView 800، وقد صُممت لتوفير حل تصور فعال من حيث التكلفة واحترافي للآلات المستقلة صغيرة ومتوسطة الحجم. تتميز هذه الواجهة بين الإنسان والآلة (HMI) بشاشة عرض TFT عريضة مقاس 7 بوصات، وهي مُحسّنة خصيصًا للاستخدام مع وحدات التحكم Allen-Bradley Micro800 و MicroLogix. يوفر جهاز 2711R-T7T ترقية كبيرة في سرعة المعالجة والذاكرة مقارنةً بأسلافه، ويدعم الرسومات عالية الدقة ومعالجة الإنذارات المعقدة. تصميمها المتين وخيارات الاتصال المتعددة الاستخدامات - بما في ذلك Ethernet و RS-232 و RS-485 - تجعلها المعيار الصناعي لمصنعي المعدات الأصلية في تطبيقات التعبئة والتغليف، ومعالجة المواد، والتحكم في المضخات.

هندسة الأجهزة والمنطق المدمج

تم بناء 2711R-T7T على بنية معالج تعتمد على ARM، مما يتيح التبديل السريع للشاشة والتفاعل باللمس السريع الاستجابة. يعمل في بيئة تعتمد على Windows CE ومُحسّنة للموثوقية الصناعية.

• شاشة عريضة: شاشة مقاس 7 بوصات بدقة 800 × 480 WVGA و65 ألف لون، مما يوفر تصورًا واضحًا وحادًا لنسخ العمليات التفصيلية وكائنات الاتجاه.

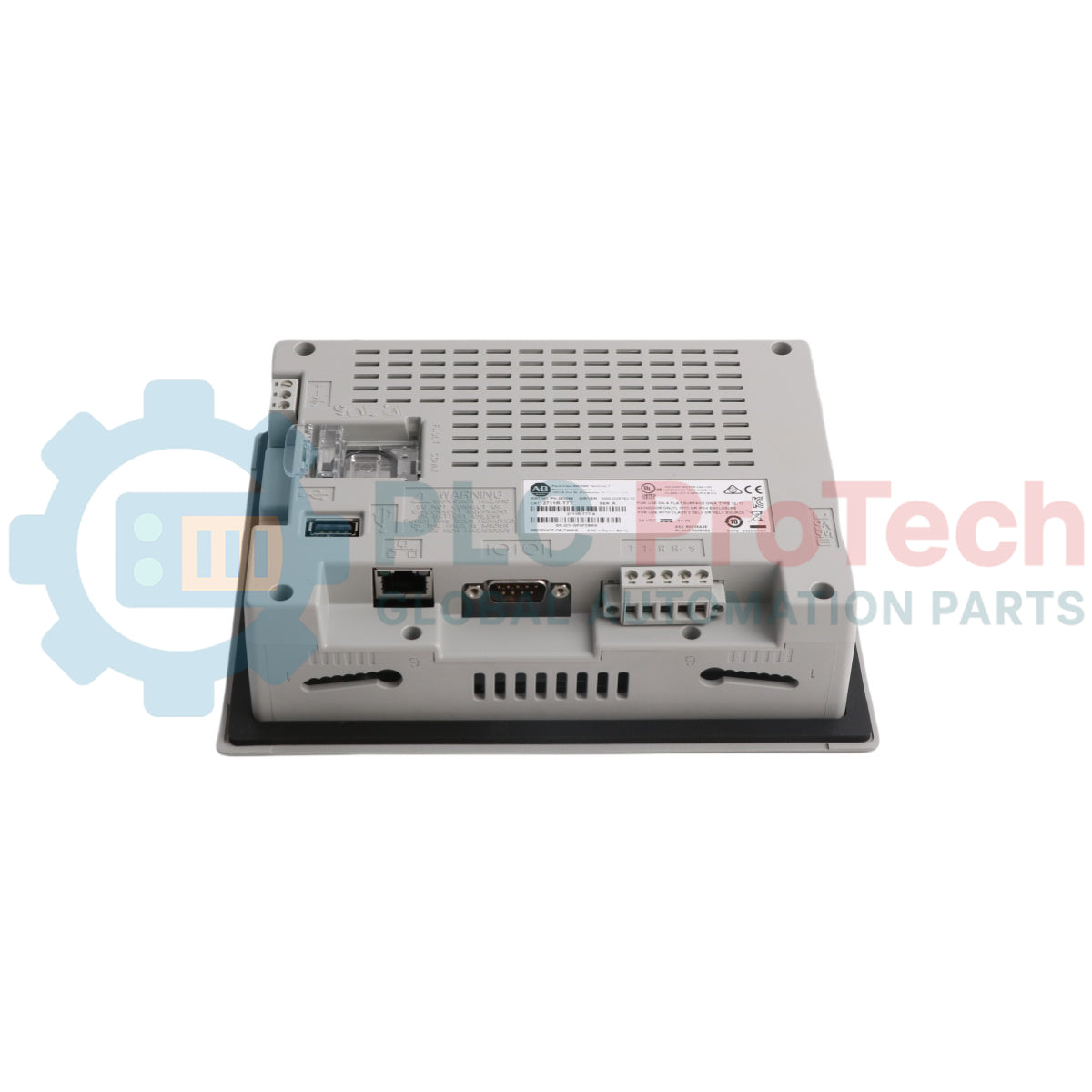

• اتصال مرن: يتضمن منفذ إيثرنت 10/100 مضمّنًا لاتصال PLC عالي السرعة ومنفذًا تسلسليًا مدمجًا يدعم كلاً من RS-232 و RS-485 (معزول).

• معالجة عالية السرعة: مجهزة بمعالج 800 ميجاهرتز و ذاكرة وصول عشوائي (RAM) سعة 256 ميجابايت، مما يسمح بالبرامج النصية المعقدة وأخذ عينات البيانات عالية السرعة.

• أوضاع عمودي وأفقي: تدعم الشاشة كلا وضعي التركيب الأفقي والعمودي، مما يسمح بتركيبها في لوحات التحكم الضيقة أو ملفات تعريف الآلات المتخصصة.

المواصفات الفنية

الأسئلة الشائعة التقنية المتكاملة

ما هو البرنامج المستخدم لبرمجة 2711R-T7T؟

يتم برمجة 2711R-T7T باستخدام برنامج Connected Components Workbench (CCW). يوفر CCW بيئة تصميم موحدة للواجهة بين الإنسان والآلة (HMI) ووحدات التحكم Micro800 ومحركات PowerFlex، مما يسمح بمشاركة العلامات والتكامل الأسرع.

هل يمكنني استخدام هذه الواجهة بين الإنسان والآلة (HMI) مع وحدة تحكم CompactLogix؟

نعم. على الرغم من أنها مُحسّنة لوحدات Micro800/MicroLogix، إلا أن 2711R-T7T تدعم الاتصال بوحدات CompactLogix (خاصة وحدات التحكم L1 و L2 و L3) باستخدام EtherNet/IP، على الرغم من أنها تقتصر على 50 كائنًا على الشاشة كحد أقصى عند الاتصال بأنظمة قائمة على Logix.

كيف أقوم بتحديث البرنامج الثابت (firmware) على الشاشة؟

يمكن إجراء تحديثات البرنامج الثابت مباشرة من خلال برنامج CCW عبر منفذ Ethernet، أو عن طريق تحميل البرنامج الثابت على بطاقة microSD واستخدام أداة "إدارة الملفات" المدمجة في الشاشة لتنفيذ الترقية.

بروتوكولات الهندسة والتركيب

• دقة قطع اللوحة: استخدم القالب الذي توفره الشركة المصنعة لقطع اللوحة. تأكد من أن السطح مستوٍ وخالٍ من النتوءات؛ يعتمد 2711R-T7T على حشية محيطية للحفاظ على تصنيفها IP65/NEMA 4X.

• جودة مصدر الطاقة: تتطلب الشاشة طاقة 24 VDC. لمنع "حلقات إعادة التشغيل" أو تداخل شاشة اللمس، استخدم مصدر طاقة صناعي مخصص بجهد تموج منخفض وتأكد من توصيل طرف التأريض بالأرض المشتركة للنظام.

• سلامة منافذ USB و SD: منافذ USB و microSD مخصصة للصيانة وتسجيل البيانات. في البيئات عالية الاهتزاز، تأكد من تأمين أي وسائط تخزين خارجية فعليًا أو إزالتها بعد اكتمال التكوين لمنع التلف الميكانيكي للمنافذ.

المزايا الهندسية

يتميز 2711R-T7T بفوائد "البنية الموحدة". باستخدام نفس البرنامج للواجهة بين الإنسان والآلة (HMI) ووحدة التحكم المنطقية القابلة للبرمجة (PLC)، يمكن للمهندسين تقليل وقت التشغيل بنسبة تصل إلى 30% من خلال مزامنة أسماء العلامات. إن قدرته على أداء تسجيل البيانات وإدارة الوصفات دون خادم مخصص يجعله جهاز "طرفي" مثاليًا لخلايا التصنيع الصغيرة. علاوة على ذلك، تضمن تقنية اللمس المقاومة أن المشغلين يمكنهم التفاعل مع الشاشة أثناء ارتداء القفازات الصناعية الثقيلة، وهو متطلب حاسم في العديد من بيئات معالجة الأغذية والمواد الكيميائية.
