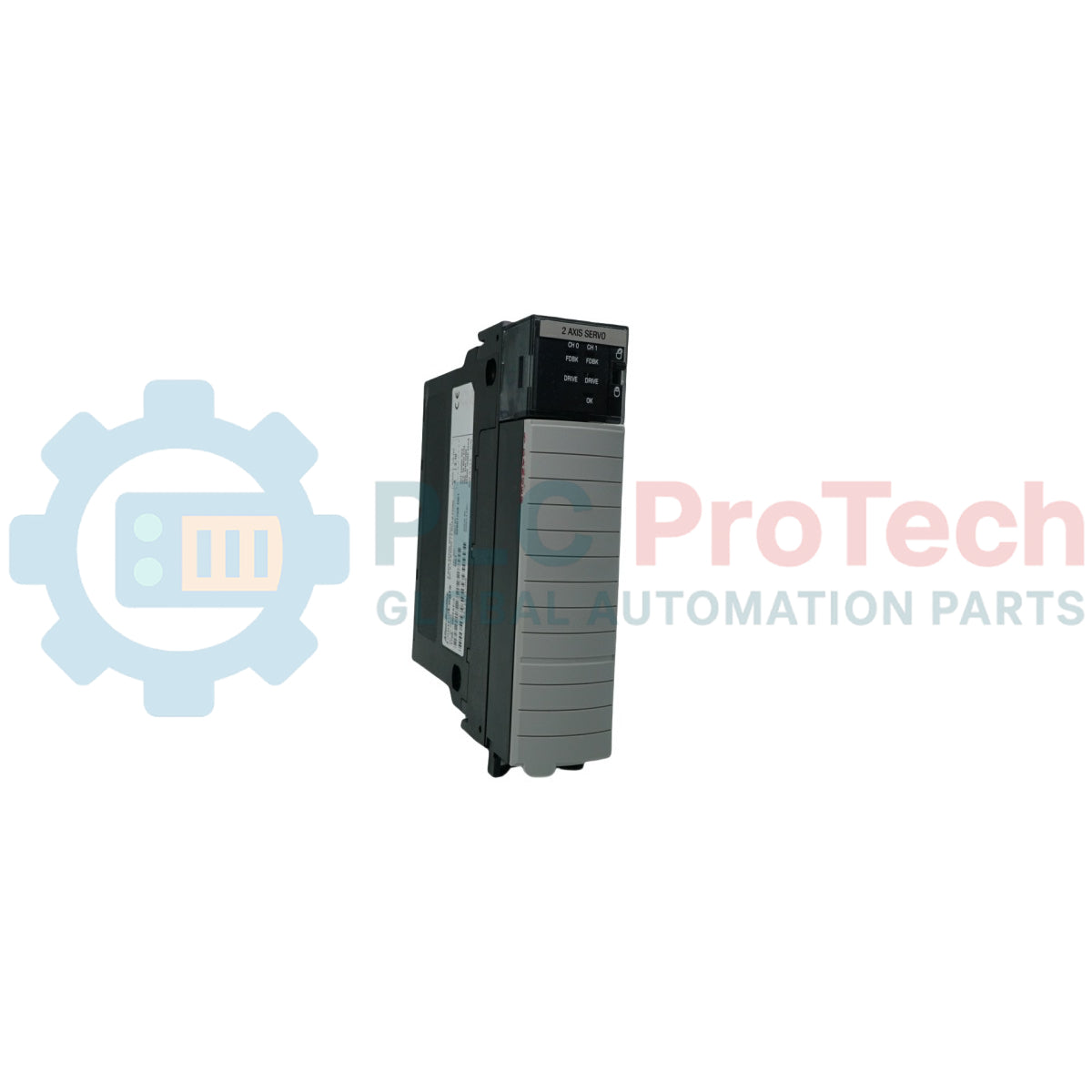

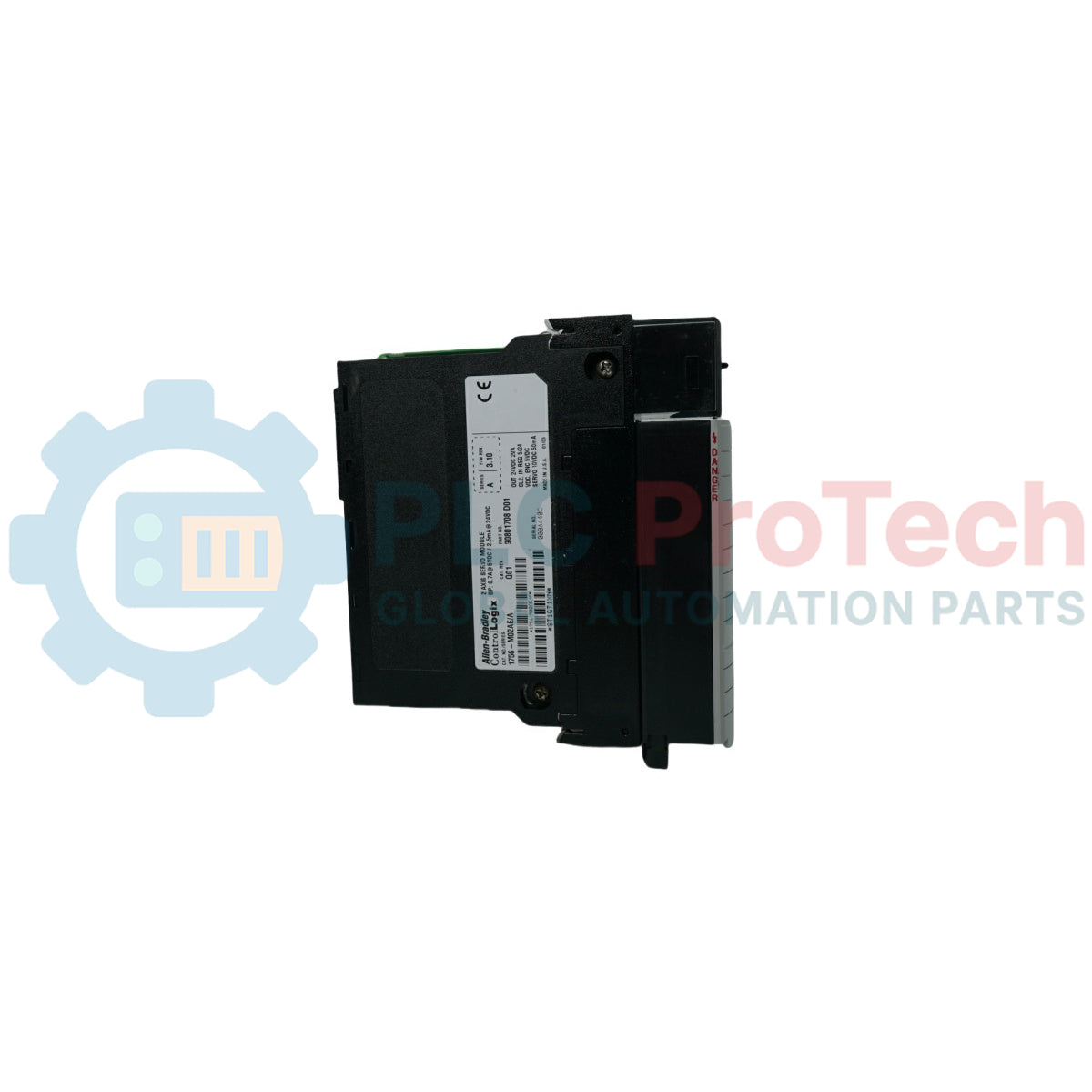

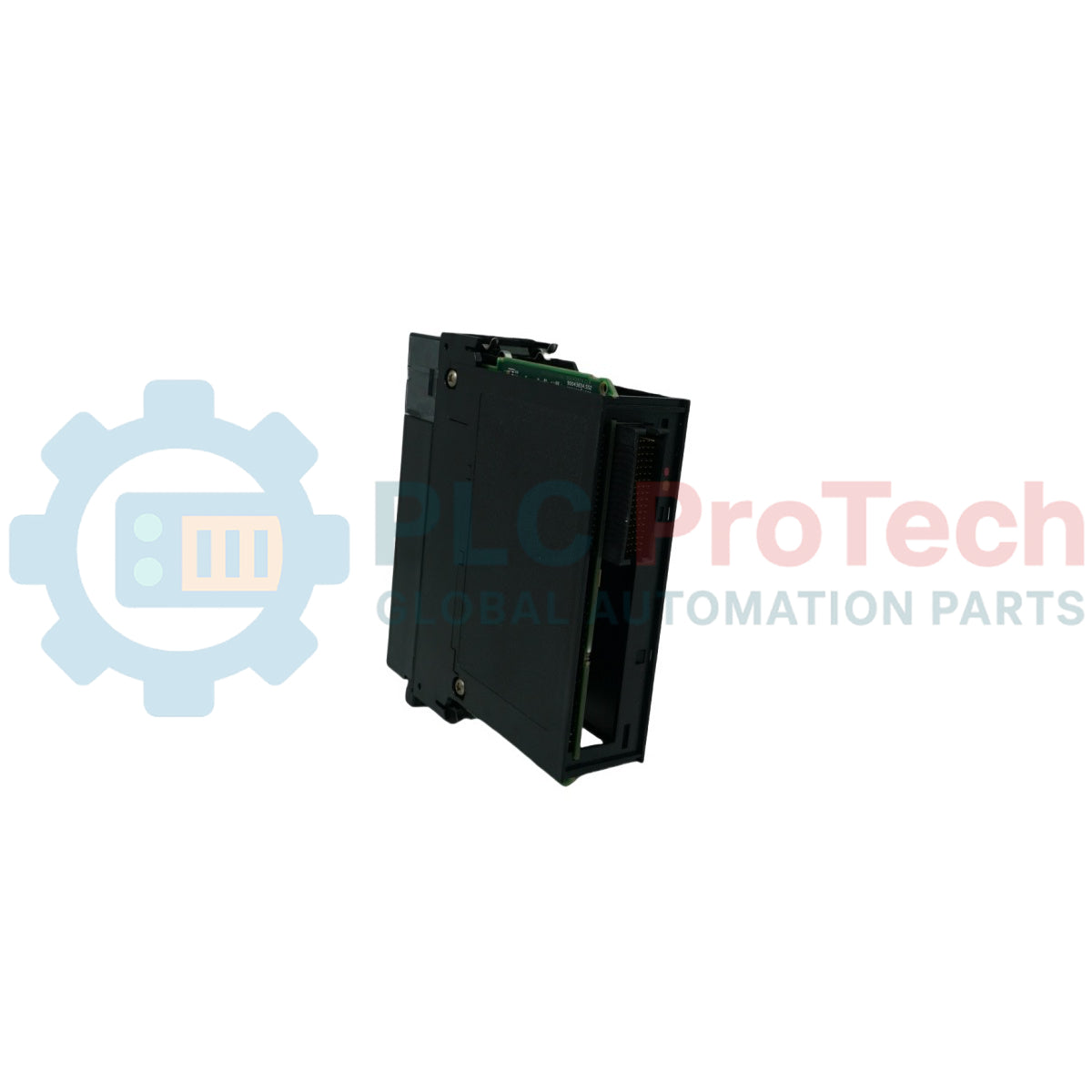

وحدة سيرفو تماثلي ثنائية المحور من Allen-Bradley ControlLogix، الطراز 1756-M02AE

نظرة عامة على المنتج وأداة الحركة الدقيقة

يُعد 1756-M02AE (1756M02AE) وحدة سيرفو تماثلية عالية الأداء بمحورين ضمن عائلة ControlLogix، وقد صُممت خصيصًا للتحكم في الحركة ذات الحلقة المغلقة. وعلى خلاف الحركة القائمة على SERCOS أو EtherNet/IP، تتصل هذه الوحدة بمحركات السيرفو التماثلية التقليدية باستخدام مرجع سرعة أو عزم +/- 10 VDC. وهي مكوّن أساسي للتطبيقات عالية السرعة التي تتطلب تنسيقًا بزمن أقل من ميلي ثانية، مثل عمليات القطع الطائر الدقيقة، ووضع الملصقات عالي السرعة، وتنفيذ المسارات المعقدة للروبوتات. ومن خلال دمجها مباشرة في ناقل اللوحة الخلفية لـ ControlLogix، تلغي 1756-M02AE زمن التأخير الموجود في وحدات التحكم بالحركة المستقلة، مما يتيح لوحدة المعالجة المركزية تنفيذ ملفات حركة متزامنة بحتمية مطلقة.

بنية الأجهزة ومنطق التغذية الراجعة

توفر 1756-M02AE قناتين مستقلتين للتحكم في الحركة، ويمكن لكل منهما معالجة تغذية راجعة عالية الدقة من المشفرات للحفاظ على تموضع دقيق.

• إمكانية التحكم بمحورين: تدعم محورين للحركة المتزامنة أو المستقلة لكل فتحة وحدة.

• التوصيل بالمشفرات: تتميز بمدخلات تفاضلية عالية السرعة للمشفرات التزايدية بجهد 5 VDC أو من 12 VDC إلى 24 VDC، وتدعم معدلات تربيع تصل إلى 1 MHz.

• مرحلة الخرج التماثلي: توفر خرجًا تماثليًا عالي الدقة 14-bit بجهد +/- 10 VDC لتشغيل مضخمات السيرفو الخارجية.

• الإدخال/الإخراج المخصص: يشتمل كل محور على إدخال/إخراج محلي متخصص، مثل مدخلات الرجوع إلى الموضع الأصلي، وعطل المحرك، وتمكين المحرك، بالإضافة إلى مدخل تسجيل عالي السرعة لالتقاط الأحداث بزمن أقل من ميكروثانية.

المواصفات الفنية

الأسئلة الشائعة الفنية المتكاملة

ما الأعراض الأساسية لتعطل 1756-M02AE؟

تشمل نقاط التعطل الشائعة أخطاء "عطل المشفر" (E-Fault) الناتجة عن تدهور الإشارة الداخلية، أو ظهور "عطل المحرك" عندما تنحرف مرحلة الخرج التماثلي عن إزاحة الصفر، أو إضاءة مؤشر LED "OK" باللون الأحمر الثابت، مما يدل على تعطل مؤقت المراقبة الداخلي للأجهزة.

هل يمكنني استبدال وحدة Series A بوحدة Series B؟

نعم. تُعد Series B البديل القياسي لوحدة Series A الأقدم. وعلى الرغم من بقاء التوصيلات المادية متوافقة، يجب التأكد من تحديث مشروع Studio 5000 أو RSLogix 5000 ليعكس إصدار الأجهزة الصحيح، وذلك لتجنب أعطال عدم توافق البرامج الثابتة.

هل تدعم هذه الوحدة المشفرات المطلقة؟

لا. صُممت 1756-M02AE خصيصًا للمشفرات التزايدية. وإذا كان تطبيقك يتطلب تغذية راجعة SSI أو تغذية راجعة مطلقة، فعادةً ما تُستخدم النسخة 1756-M02AS (سيرفو تماثلي / مطلق).

بروتوكولات الهندسة والتركيب

• الحماية من التداخل وتقليل الضوضاء: إشارات الحركة التماثلية شديدة الحساسية للتداخل الكهرومغناطيسي EMI. استخدم زوجًا مجدولًا محميًا (STP) لكل من مرجع +/- 10 V وتغذية المشفر الراجعة. يجب إنهاء الغلاف عند شريط التأريض لذراع التوصيلات 1756-TBCH لمنع "تذبذب" الإشارة أو ارتعاشها.

• الإزالة والتركيب أثناء التشغيل (RIUP): رغم أن 1756-M02AE تدعم RIUP، يجب التأكد من تعطيل محرك السيرفو الخارجي قبل إزالة الوحدة. فقد تؤدي إزالة الوحدة أثناء تمكين المحرك إلى اندفاع غير متحكم فيه للمحرك نتيجة تعويم إشارة +/- 10 V.

• محاذاة الطور: تحقق من تعيين الطورين "A" و"B" للمشفر بشكل صحيح. إذا دار المحرك في الاتجاه الصحيح، لكن البرنامج أبلغ عن "خطأ في الموضع"، فقد يكون طور التغذية الراجعة معكوسًا بالنسبة إلى الأمر التماثلي.

المزايا الهندسية

تُعد 1756-M02AE "حلاً للمشكلات" عند دمج المحركات القديمة. فالعديد من محركات السيرفو الهيدروليكية عالية الدقة ومضخمات الإشارة التماثلية المتخصصة لا تدعم بروتوكولات الشبكات الحديثة. وتوفر هذه الوحدة جسرًا عالي الأداء، مما يتيح تحديث هذه الأنظمة الميكانيكية المتينة باستخدام أحدث معالجات ControlLogix. ويضمن عتادها المخصص لمعالجة حلقات الموضع والسرعة والتسارع (PVA) ألا يؤثر زمن فحص PLC الرئيسي في سلاسة الحركة، مما يوفر ملف حركة "ناعمًا" حتى أثناء إجراء وحدة المعالجة المركزية حسابات مكثفة.
