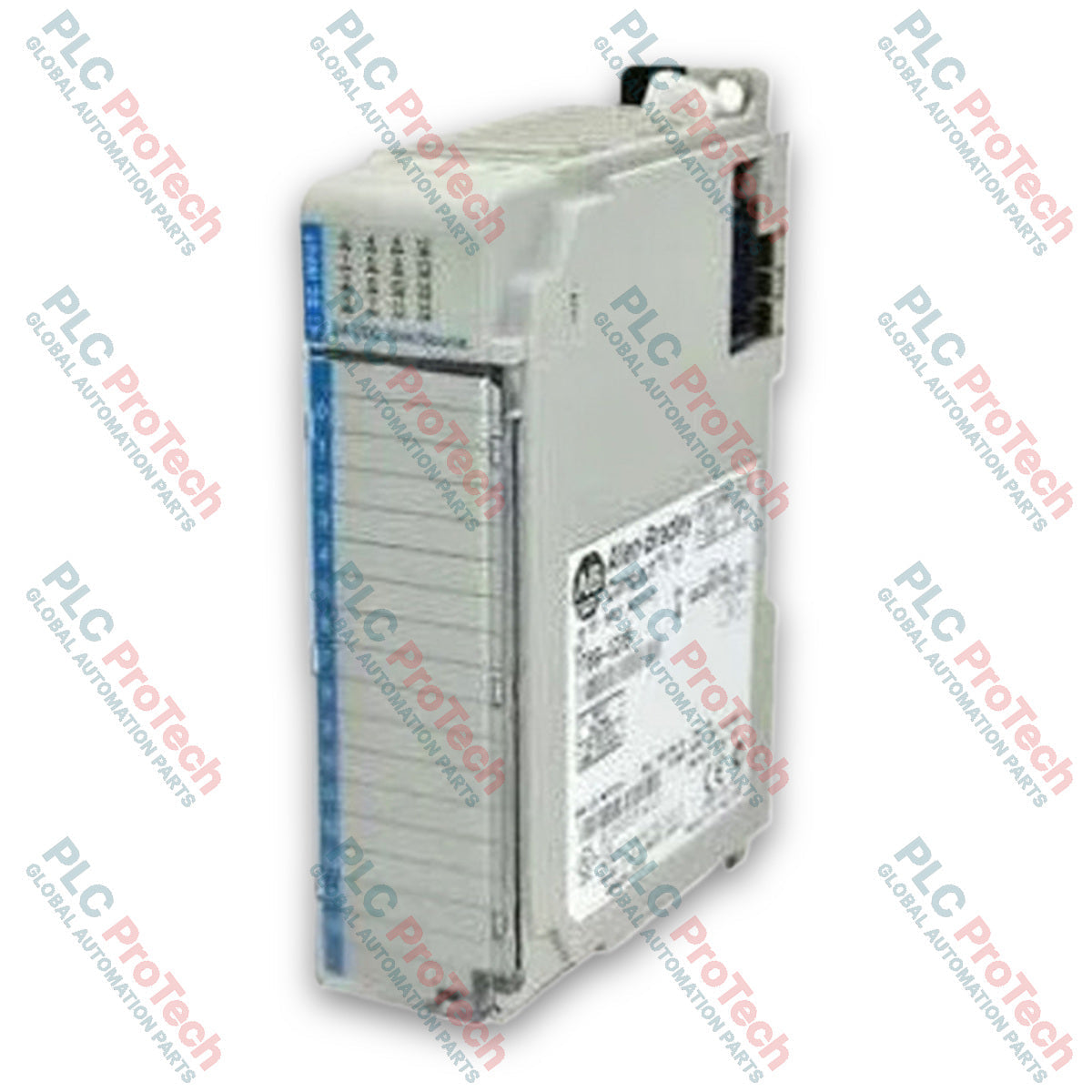

وحدة إدخال رقمي Allen-Bradley 1769-IQ16 CompactLogix‏ بـ16 قناة و24 فولت تيار مستمر

SKU 1769-IQ16

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1769-IQ16
Origin الولايات المتحدة
نوع المنتج: وحدة الإدخال الرقمية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1.0 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

تُعد Allen-Bradley 1769-IQ16 وحدة إدخال رقمية موثوقة مكوّنة من 16 قناة، ومصممة لمنصتي الأتمتة CompactLogix وMicroLogix 1500. يتصل مكوّن وحدة التحكم هذا بسلاسة بأجهزة التحكم الميدانية القياسية بجهد 24V DC، مثل أزرار الضغط، ومفاتيح الحد، وحساسات القرب، ونقاط التلامس المساعدة، ومخارج المرحلات. وقد صُممت الوحدة للبيئات الصناعية المنفصلة، إذ تعالج إشارات التشغيل/الإيقاف لربط أجهزة الأتمتة الميدانية بمنطق وحدة التحكم.

تتميز الوحدة ببنية قنوات مجمّعة، ما يتيح تكاملاً مرناً ضمن بنيات التحكم القياسية. وتشغل فتحة فعلية واحدة، ويمكن تركيبها بسهولة باستخدام سكة DIN القياسية أو خيارات التثبيت المباشر على اللوحة، مما يجعلها مثالية لخزائن التحكم محدودة المساحة ومواقع وحدات الإدخال/الإخراج الموزعة.

الميزات

16 قناة إدخال رقمية بالتيار المستمر من نوع Sink/Source، تعمل بجهد اسمي قدره 24V DC
متوافقة مع وحدات تحكم Allen-Bradley CompactLogix وأنظمة MicroLogix 1500
تصميم عزل مجمّع يدعم التشغيل المستقل لمجموعات القنوات
ترشيح إدخال قابل للتحديد أو ثابت مع تأخير اسمي قدره 8 ms للتشغيل والإيقاف
تركيب على سكة DIN أو على لوحة لتركيب مادي مرن
حجم مادي بفتحة واحدة مُحسّن لتخطيطات اللوحات المدمجة

التطبيقات

مراقبة حالات الحساسات المنفصلة، مثل مفاتيح القرب الضوئية والحثية والسعوية
التوصيل بمفاتيح الحد الميكانيكية، ومفاتيح الإيقاف الطارئ، وأزرار ضغط المشغل
تتبّع إشارات الحالة من بادئات تشغيل المحركات، والموصلات، ومرحلات الحمل الزائد الحرارية
الأتمتة الصناعية العامة المنفصلة والتحكم في الآلات

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	Allen-Bradley / Rockwell Automation
الطراز الدقيق	1769-IQ16
نوع المنتج	وحدة إدخال رقمية بالتيار المستمر
منصة النظام	CompactLogix / MicroLogix 1500
عدد المداخل	16 مدخلاً (مجمّعة)
فئة الجهد	24V DC من نوع Sink/Source
نطاق جهد التشغيل	من 10 إلى 30V DC عند 30 degC؛ ومن 10 إلى 26.4V DC عند 60 degC
جهد حالة التشغيل (الحد الأدنى)	10V DC
جهد حالة الإيقاف (الحد الأقصى)	5V DC
تيار حالة التشغيل (الحد الأدنى)	2 mA
تيار حالة الإيقاف (الحد الأقصى)	1.5 mA
ممانعة الإدخال (الاسمية)	3 kOhm
زمن تأخير الإدخال	8 ms للتشغيل / 8 ms للإيقاف
استهلاك تيار الناقل (5V DC)	115 mA
التبديد الحراري	3.55 W كحد أقصى.
تصنيف بُعد مصدر طاقة الوحدة	8 وحدات
جهد العزل	جهد تشغيل 75V DC (عزل مقوّى من الفئة II وفق IEC)
نوع التركيب	تركيب على سكة DIN أو على لوحة
بلد المنشأ	الولايات المتحدة

التوصيلات / الواجهات

تتميز الوحدة بكتلة أطراف قابلة للإزالة (RTB) مزودة بتوصيلات لولبية تقع خلف باب الوصول الأمامي، مما يتيح صيانة التوصيلات بسهولة دون التأثير في كابلات المجال. وتوفر مصابيح LED لمؤشرات الحالة على اللوحة الأمامية تغذية راجعة مرئية لحظية لحالات قنوات الإدخال الفردية والحالة التشغيلية للوحدة.

إرشادات التركيب

ثبّت وحدة 1769-IQ16 بإحكام على سكة DIN مقاس 35 x 15 mm أو مباشرةً على لوحة باستخدام معدات التثبيت القياسية. تأكد من الحفاظ على خلوص مناسب حول الوحدة لتوفير تبديد حراري كافٍ. تحقّق من وضع الوحدة ضمن تصنيف المسافة المسموح بها (8 وحدات كحد أقصى) من مصدر طاقة النظام، للحفاظ على اتصال موثوق عبر اللوحة الخلفية وتوفير الطاقة.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What controllers are compatible with the Allen-Bradley 1769-IQ16 module?

The Allen-Bradley 1769-IQ16 digital input module is engineered specifically for use with the Allen-Bradley CompactLogix and MicroLogix 1500 automation platforms. It interfaces seamlessly with standard 24V DC field-side control devices to bridge discrete hardware with your controller logic. This single-slot component integrates smoothly into standard industrial control architectures.

How many input channels does the Allen-Bradley 1769-IQ16 provide?

The Allen-Bradley 1769-IQ16 features 16 discrete sink/source digital input channels operating at a nominal 24V DC. These channels utilize a grouped isolation architecture to support flexible integration within your industrial control panel. Front-panel status indicator LEDs provide real-time visual feedback for individual channel states.

What are the input voltage and delay specifications for the Allen-Bradley 1769-IQ16?

The Allen-Bradley 1769-IQ16 operates within a voltage range of 10 to 30V DC and requires a minimum ON-state voltage of 10V DC. It features a nominal input delay time of 8 ms for both ON and OFF transitions to help filter out electrical noise. The module has an input impedance of 3 kOhm and draws 115 mA from the 5V DC backplane bus.

How should the Allen-Bradley 1769-IQ16 be physically installed in a control panel?

The Allen-Bradley 1769-IQ16 can be securely mounted on a standard 35 x 15 mm DIN rail or directly to a panel using built-in mounting options. Installers must ensure the unit is positioned within the maximum power supply distance rating of 8 modules to maintain reliable communication. Adequate thermal clearance should be maintained around the enclosure to manage the 3.55 W max thermal dissipation.

What type of wiring connections does the Allen-Bradley 1769-IQ16 utilize?

The Allen-Bradley 1769-IQ16 utilizes a convenient removable terminal block with secure screw connections located behind the front access door. This design allows straightforward wiring maintenance and replacement without disturbing existing field cabling. The terminal block accommodates standard industrial sensors, limit switches, and pushbuttons.
