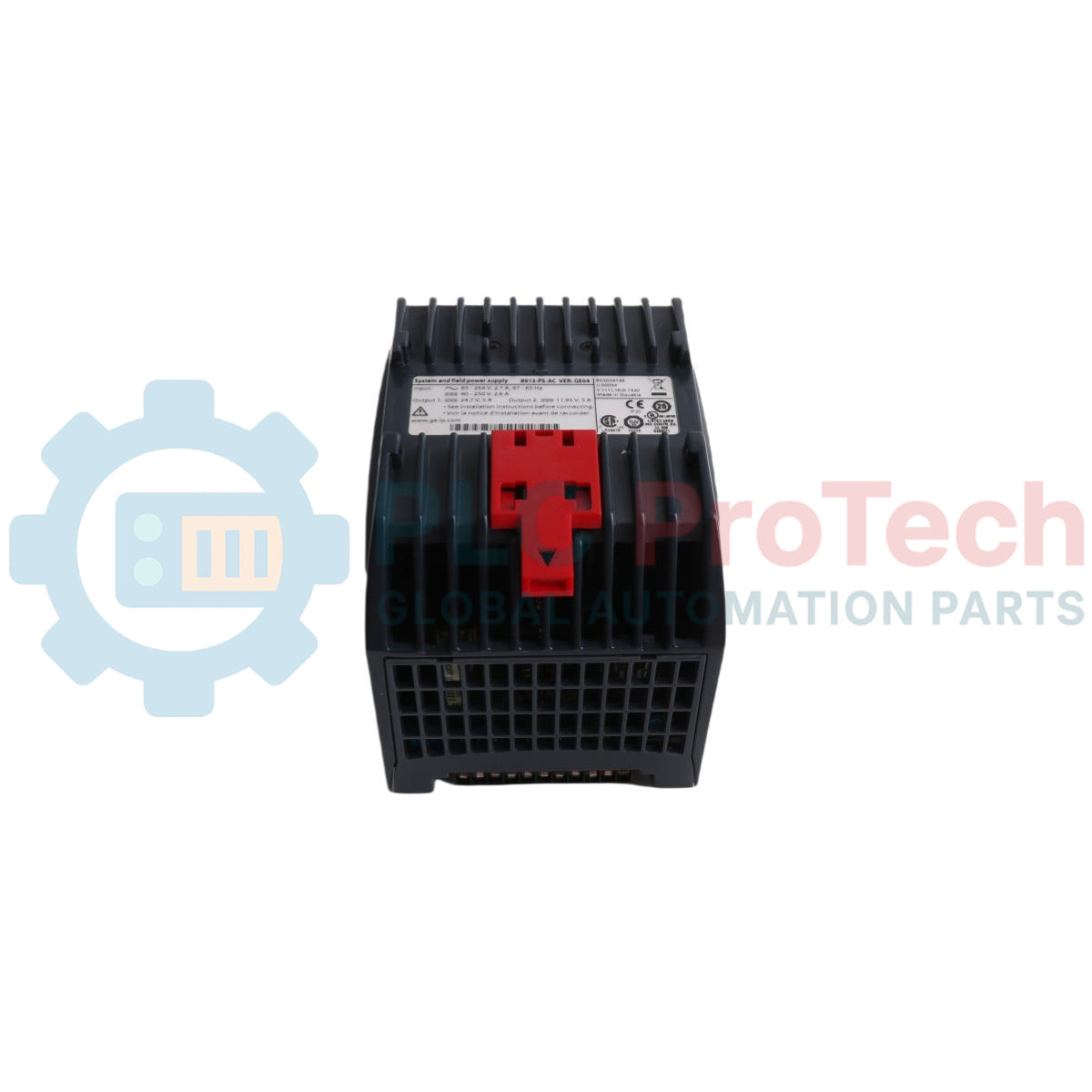

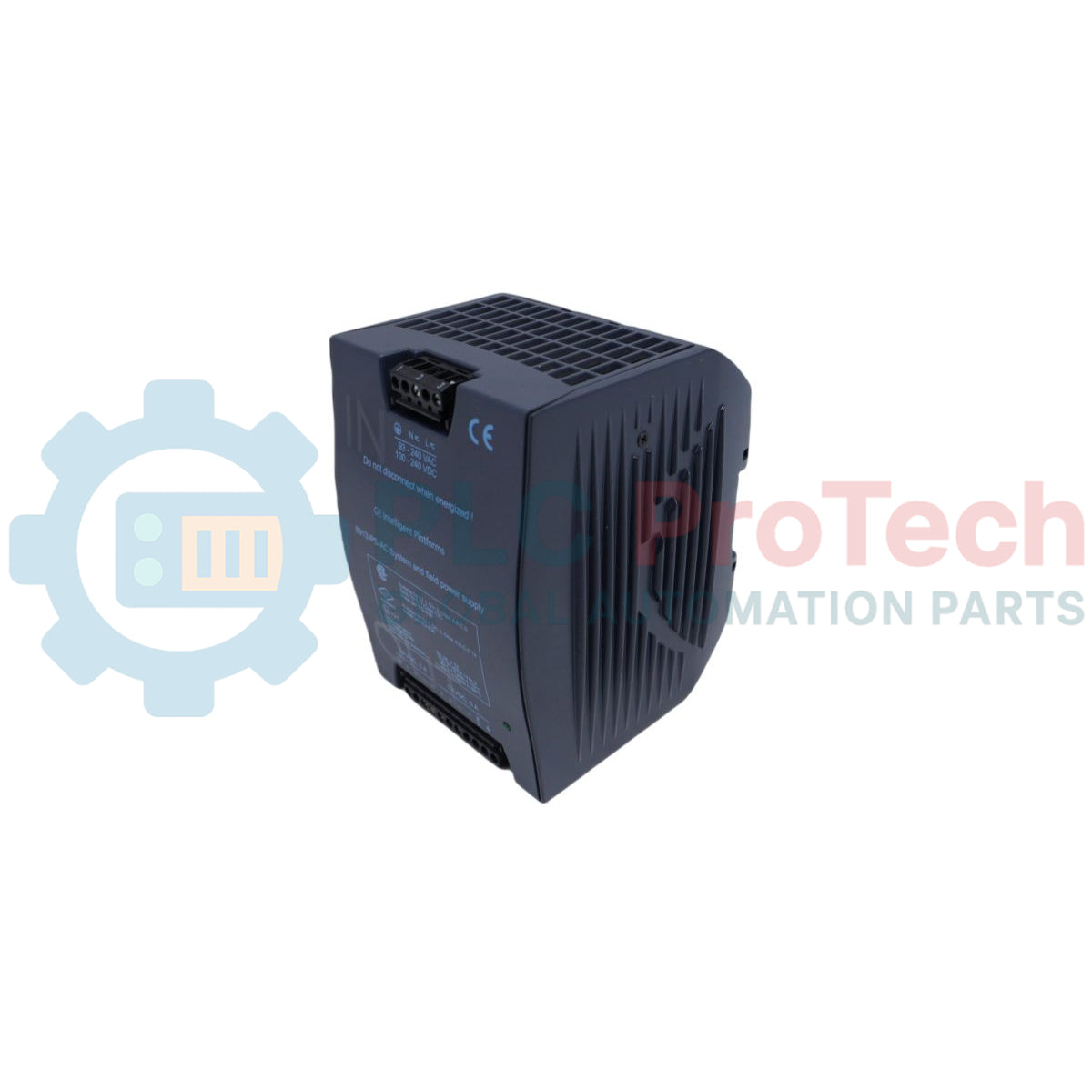

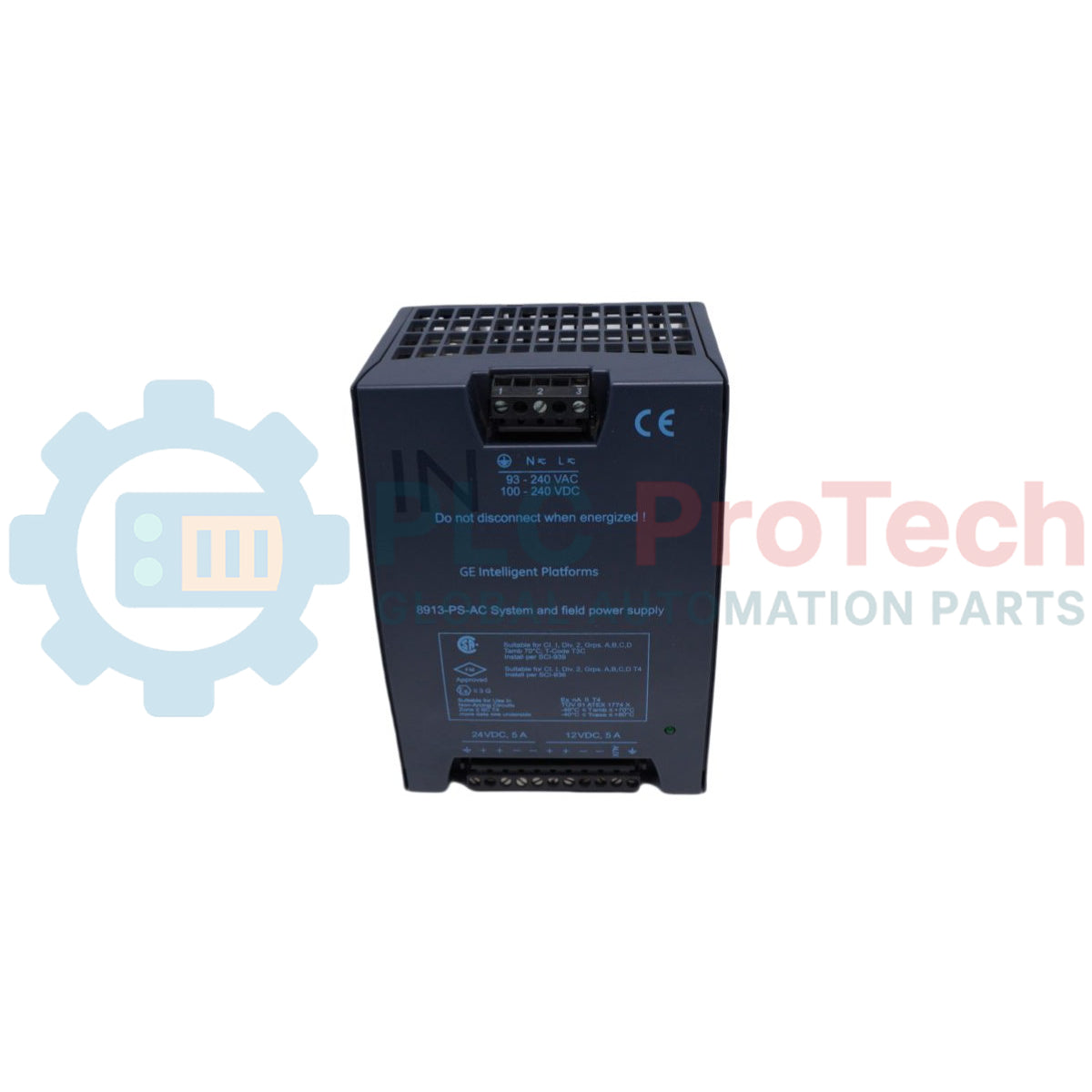

مزود طاقة نظام Emerson GE PAC8000 MTL8000، الطراز 8913-PS-AC

نظرة عامة على المنتج

تُعد وحدة 8913-PS-AC لإمداد الطاقة الميدانية والنظامية مزدوجة الجهد وعالية التوافر، وقد صُممت لمنصتي PAC8000 وMTL8000 لوحدات إدخال/إخراج العمليات. طُوّرت في الأصل ضمن عائلة MTL Instruments، وأُدمجت تاريخيًا في بنيات التحكم المنفصلة لدى General Electric (GE) وEmerson، وتوفر وحدة الطاقة المتينة هذه خرجًا مزدوج القضيب عالي التزامن: 12 VDC بتيار 5 A مخصص لمنطق النظام الداخلي للعمود الفقري، و24 VDC بتيار 5 A مهيأ لحلقات أجهزة القياس المساعدة في الجانب الميداني. وتعتمد العمليات الصناعية الحيوية—بما في ذلك منصات النفط البحرية ومصانع المعالجة الكيميائية ومحطات نقل الغاز—على 8913-PS-AC (8913-PS-AC) للحفاظ على بيانات القياس عن بُعد للمعالجة الحتمية. ومن خلال دعم التوصيلات المتوازية المباشرة لتحقيق التكرار الهيكلي N+1، وحملها لشهادات صارمة للبيئات القابلة للانفجار من الفئة I، القسم 2، تعزل وحدة الطاقة هذه عقد التحكم اللاحقة عن ارتفاعات جهد خطوط المرافق المدمرة، وتلغي حالات الهبوط الناتجة عن انتقالات الشبكة، وتمنع التوقف الكارثي للمنشأة.

التهيئة التقنية وأصل المنصة

يضمن التصميم الطوبولوجي للأجهزة وتتبع دورة الحياة متعدد العلامات التجارية لوحدة 8913-PS-AC توافقها مع مختلف البنى التحتية للتحكم في العمليات.

• قضيب طاقة متكامل مزدوج الجهد: يجمع وظيفتي توصيل طاقة منفصلتين في فتحة هيكل واحدة، مولدًا حلقة منظمة بجهد 12 VDC لتشغيل لوحات التوصيل الخلفية للمعالجات النشطة، وحلقة متزامنة بجهد 24 VDC لتغذية مستشعرات العمليات الخارجية.

• دعم التكرار المتوازي N+1: مزود بشبكات صمامات ثنائية للفصل الداخلي تتيح توصيل عدة بطاقات طاقة 8913 مباشرةً بناقل طاقة واحد، مما يضمن تقاسم الحمل دون انقطاع في حال تعطل مصدر الطاقة الأساسي.

• اعتماد المناطق الخطرة: صُممت باستخدام مكوّنات صلبة لا تُحدث شررًا، ما يحقق الامتثال الدولي الكامل للتركيب الآمن داخل المواقع الخطرة من المنطقة Zone 2، ومجموعة الغاز IIC T4، وبيئات الفئة I، القسم 2.

• إرث المنصة متعددة العلامات التجارية: تشترك في الشكل والملاءمة والمعايير الوظيفية نفسها عبر عدة تسميات لمصنّعي المعدات الأصلية، ويمكنها استبدال الأصول القديمة أو التبادل معها بسلاسة، سواء كانت تحمل تسمية Eaton أو MTL Instruments أو GE Intelligent Platforms أو سلسلة Emerson PAC8000.

بيانات الأداء والمواصفات الفنية

الأسئلة الشائعة حول دورة حياة الأجهزة وتوافقها

لماذا تدير Eaton الدليل الفني للطراز 8913-PS-AC بينما تنتمي القطعة إلى أنظمة GE أو Emerson؟

صمّمت شركة MTL Instruments في الأصل الطراز 8913-PS-AC ليكون مصدر الطاقة الأساسي لنظام الإدخال/الإخراج للعمليات MTL8000. واعتمدت GE ولاحقًا Emerson سلسلة الأجهزة هذه كمكوّن من تصنيع المعدات الأصلية (OEM) لأنظمة التحكم الموزعة PAC8000. وبما أن Eaton استحوذت على MTL Instruments، تواصل Eaton إدارة بيانات التصنيع الأساسية وأوراق البيانات الفنية، بينما تظل الوحدة قطعة غيار قياسية في اللوحات الصناعية من GE وEmerson.

كيف تُرسل الوحدة إشارة إلى وحدة التحكم الرئيسية عند حدوث عطل في دائرة داخلية؟

يتميز موصل الخرج بحلقة أطراف مساعدة مخصصة عند الطرف 10، تحمل تسمية «إشارة انقطاع الطاقة». يراقب هذا التلامس النشط سلامة القضيب في الوقت الفعلي، ويفتح فورًا إذا تعطلت معلمات التحويل الداخلية أو انخفضت طاقة خط المرفق الوارد، مما يتيح لوحدة المعالجة المركزية المشرفة تنفيذ تسلسل إيقاف تشغيل منظم.

هل تستطيع وحدة إمداد الطاقة بالتيار المتردد هذه التعامل مع خطوط إدخال تيار مستمر عالية الجهد في تجهيزات البنية التحتية الثقيلة؟

نعم. صُممت دائرة مقوم الإدخال الداخلية لتوفير مرونة استخدام مصدرين. فهي تقبل تغذية تيار متردد قياسية بين 85 و264 VAC، كما يمكنها العمل بمدخل تيار مستمر في أي نطاق بين 90 و264 VDC، من دون الحاجة إلى وصلات تبديل أو تعديلات على الأجهزة.

بروتوكول الهندسة الميدانية والتركيب

• مخطط توزيع أطراف التوصيل ومحاذاة الجهد:

  عند تركيب كتلة الخرج، اتبع مخطط توزيع أطراف التوصيل لتجنب التلف الناتج عن الجهد المتبادل. وصّل خطوط الطاقة المساعدة 24 VDC بين الطرفين 2 و3 (الموجب)، والطرفين 4 و5 (السالب). وصّل خطوط منطق النظام الأساسي 12 VDC بين الطرفين 6 و7 (الموجب)، والطرفين 8 و9 (السالب). تأكد من توصيل الطرف 1 والطرف 11 مباشرةً بقضيب تأريض وقائي ذي معاوقة منخفضة لضمان الامتثال المناسب لمعايير EMC وفقًا للمعيار EN 61000.

• إدارة الحرارة وقيود خلوص تدفق الهواء:

  الوحدة مصنفة للعمل ضمن نطاق بيئي موسّع من ‎-40 إلى ‎+70 درجة مئوية. ومع ذلك، للحفاظ على حمل أقصى قدره 5 A في الظروف المحيطة المرتفعة، يجب تركيب الوحدة أفقيًا على قاعدة قضيب DIN المعتمدة. اترك فجوة خلوص لا تقل عن 3 cm أعلى شبكات تهوية الوحدة وأسفلها للسماح بتدفق هواء حملي غير مقيد، ومنع تشكّل جيوب حرارية موضعية تؤدي إلى تدهور المكثفات الإلكتروليتية الداخلية.

• أطقم التركيب والحاويات المقاومة للاهتزازات العالية:

  لتجميع اللوحات القياسي، استخدم طقم تركيب قضيب DIN للخدمة الشاقة 8413-FK-DN لتثبيت الوحدة في مواجهة التحولات الميكانيكية منخفضة التردد. في البيئات الصناعية الثقيلة—مثل غرف محركات السفن أو منصات كسارات التعدين—استبدل المشبك القياسي بطقم تركيب اللوحة السطحية 8414-FK-SU لربط إطار الطاقة مباشرة باللوحة الخلفية الهيكلية، ما يمنع انفصال نقاط التلامس تحت الاهتزاز الشديد.
