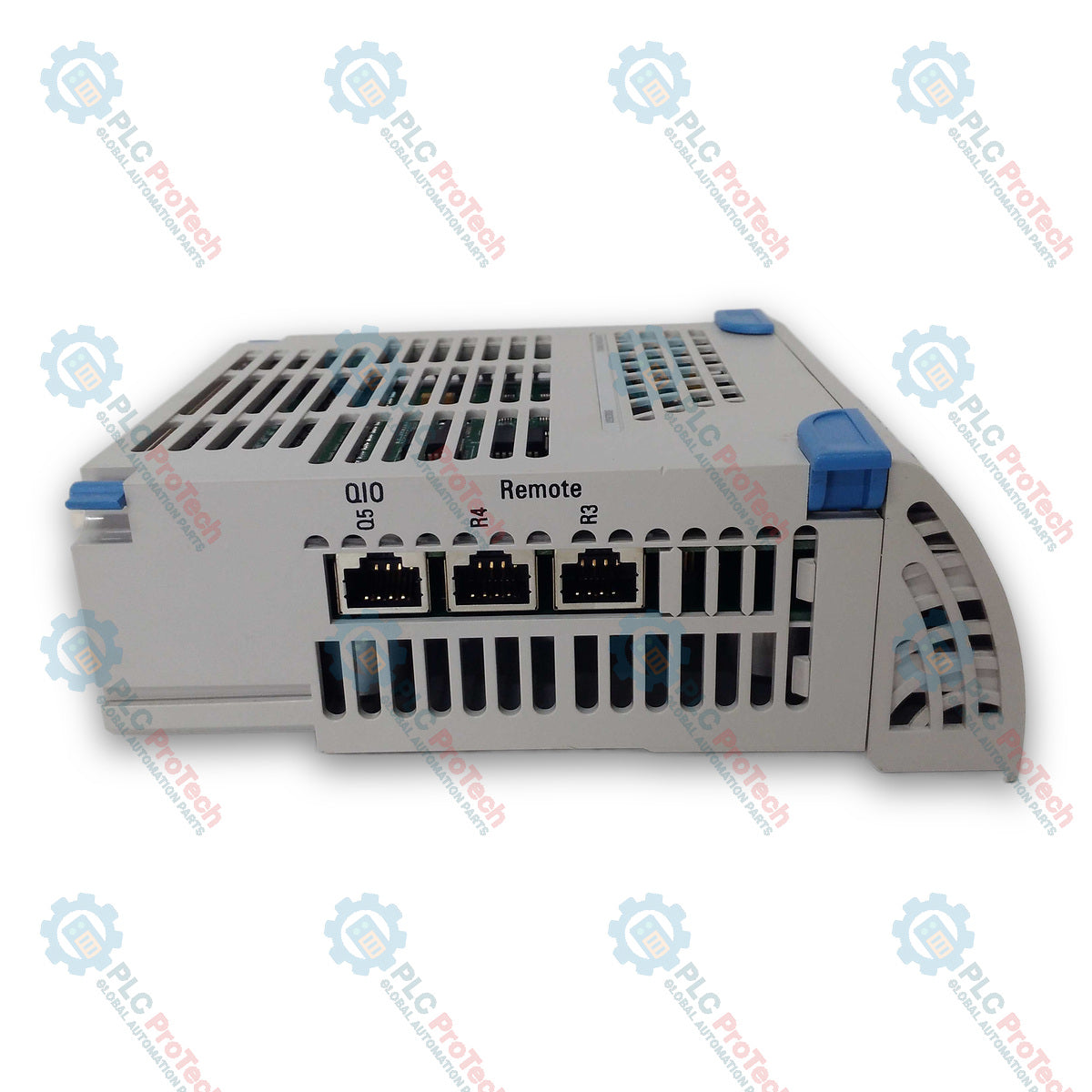

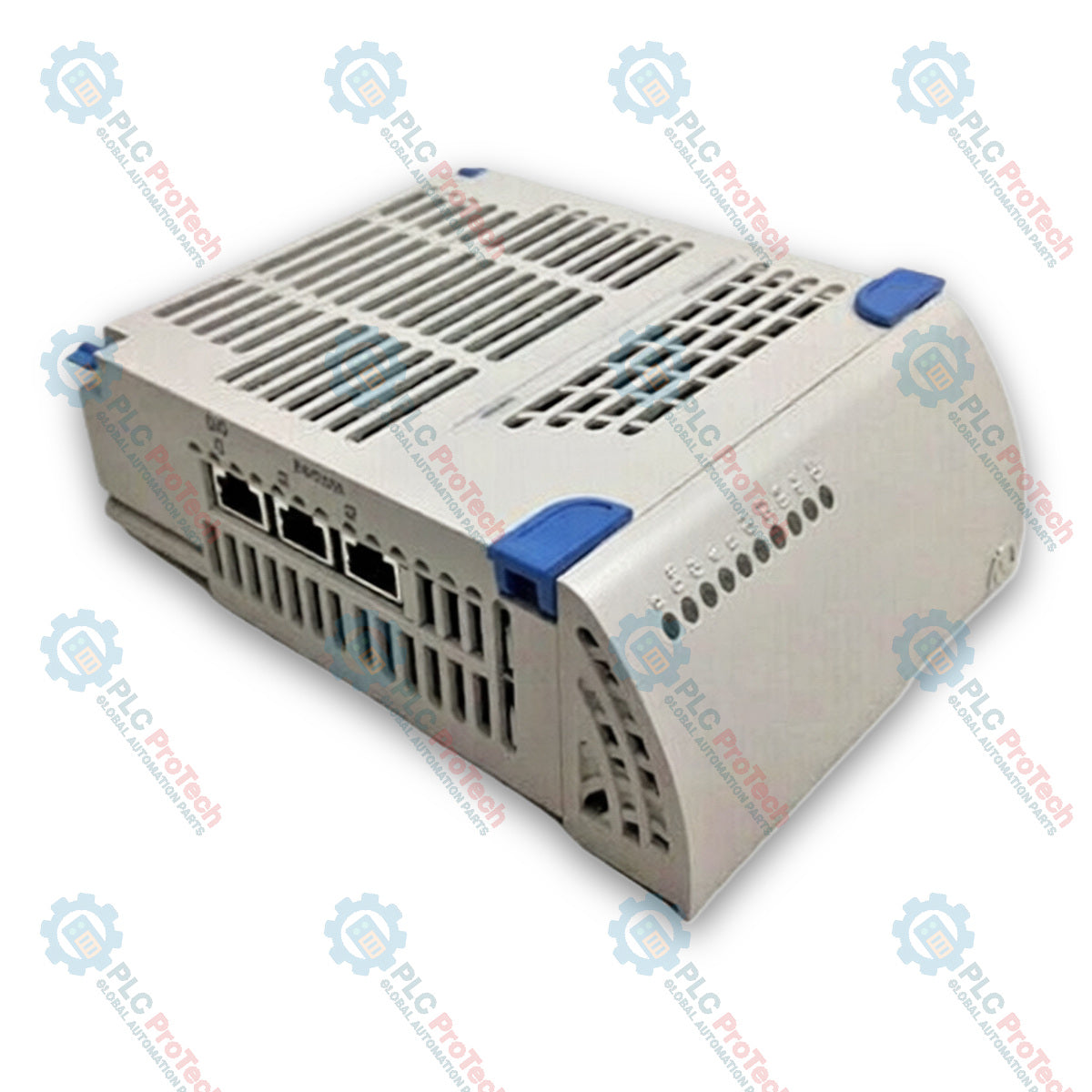

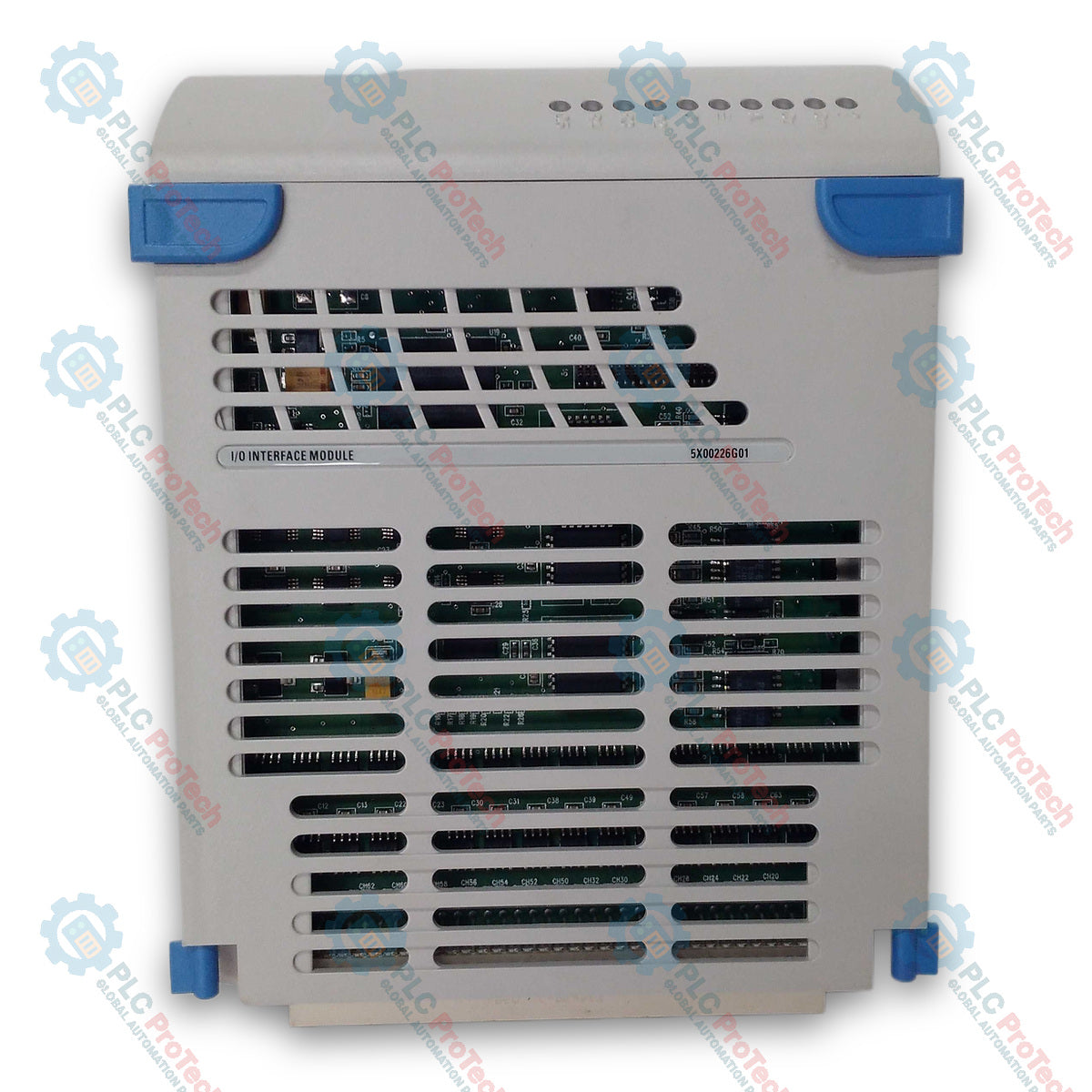

وحدة واجهة I/O Emerson Ovation 5X00226G01 OCR400

SKU 5X00226G01

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Emerson
رقم المنتج: 5X00226G01
Country of origin:الولايات المتحدة
نوع المنتج: وحدات واجهة الإدخال/الإخراج
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 12.7 × 16.5 × 27.9
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

إن وحدة Emerson 5X00226G01 OCR400 هي وحدة واجهة إدخال/إخراج مصممة للتحكم في العمليات الصناعية والاتصال بأجهزة المجال ضمن نظام التحكم Ovation. وتدمج بنيةً دقيقة لـ المتحكم التابع للإدخال/الإخراج (IOSC) القائم على FPGA لمعالجة الاتصالات الحتمية عالية السرعة عبر اللوحة الخلفية الخاصة بـ ناقل الإدخال/الإخراج لنظام Ovation. تتصل الوحدة مباشرةً بـ متحكم OCR400 عبر منافذ واجهة إدخال/إخراج مخصصة ووحدات توصيل الوسائط (MAU)، ما يتيح معالجة الإشارات في الوقت الفعلي عبر فروع الإدخال/الإخراج المحلية والبعيدة الموزعة. وبفضل العزل الجلفاني المدمج ومؤشرات LED للتشخيص على اللوحة، تضمن 5X00226G01 تبادل البيانات الموثوق واكتشاف الأعطال في تطبيقات توليد الطاقة ومعالجة المياه.

الميزات

تصميم معياري قابل للاستبدال أثناء التشغيل، يتيح الإزالة والتركيب أثناء توصيل الطاقة
معرّف إلكتروني مدمج (EID) يخزّن بيانات الطراز والمجموعة والرقم التسلسلي والمراجعة
مؤشرات LED تشخيصية مدمجة توضح حالة الطاقة، وسلامة الاتصالات، والخطأ الخارجي، والعطل الداخلي
عزل جلفاني بين دوائر المنطق الداخلية وناقلات واجهة المجال
مؤقت مراقبة للأجهزة لتنفيذ إعادة ضبط تلقائية عند انتهاء مهلة الاتصال

التطبيقات

أنظمة التحكم في محطات توليد الطاقة
أتمتة معالجة المياه ومياه الصرف الصحي
دمج عقد الإدخال/الإخراج البعيدة عبر وصلات MAU بالألياف الضوئية
أنظمة التحكم في العمليات الصناعية وتجميع البيانات

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	Emerson
الطراز	5X00226G01
بنية النظام	نظام التحكم Ovation / متحكم OCR400
درجة حرارة التشغيل	من 0 degC إلى 60 degC
درجة حرارة التخزين	من -40 degC إلى 85 degC
رطوبة التشغيل	من 0% إلى 95% (من دون تكاثف)؛ 90% (علامة CE)
الحد الأقصى لدرجة حرارة البصيلة الرطبة	35 degC
ناقل التشغيل	ناقل الإدخال/الإخراج Ovation

إرشادات التركيب

ركّب الوحدة في وحدة قاعدة Ovation متوافقة ومثبتة على قضبان DIN قياسية داخل خزانة التحكم.
حافظ على فصل مادي بين خطوط الطاقة عالية الجهد وأسلاك اتصالات الإدخال/الإخراج منخفضة الجهد لتقليل التشويش الكهربائي.
استخدم كابلات مزدوجة مجدولة ومحمية لتوصيلات إشارات المجال، وثبّت التدريع عند نقاط التأريض المحددة في وحدة القاعدة.
تأكد من توفير تهوية الخزانة وتخليص تبريد مناسبين للحفاظ على درجات حرارة التشغيل ضمن نطاق 0 degC إلى 60 degC.

الامتثال والشهادات

أنظمة معتمدة بعلامة CE
الامتثال لمتطلبات KC

FAQ

كيف تُبلغ الوحدة نظام التحكم عن حالات فشل المنطق الداخلي؟

تضيء الوحدة مؤشر LED أحمر للعطل الداخلي على اللوحة الأمامية، وتحدّث الكلمة 13 من سجل الإعدادات والحالة لتشخيصات وحدة معالجة البيانات (DPU).

هل يمكن استبدال الوحدة من دون إيقاف تشغيل فرع الخزانة؟

تتميز الوحدة بهندسة أجهزة قابلة للاستبدال أثناء التشغيل، ما يتيح إزالة الوحدة وتركيبها بأمان في الوحدة الأساسية مع بقاء طاقة اللوحة الخلفية موصّلة.

ماذا يحدث إذا انتهت مهلة اتصالات اللوحة الخلفية أثناء تشغيل النظام؟

يُفعّل مؤقت مراقبة مدمج، فيُطفئ مؤشر LED الخاص بسلامة الاتصالات ويضيء مؤشر LED أحمر للعطل الداخلي للإشارة إلى فقدان الاتصال.
