لوحة واجهة الدائرة الرئيسية ABB 64425579A NINT-73C

SKU 1SFA898116R7000 PSTX470-600-70

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: ABB
رقم المنتج: 1SFA898116R7000 PSTX470-600-70
Origin السويد
نوع المنتج: بادئ تشغيل سلس
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 25.0 kg
Dimensions: 361 x 493 x 282 mm (W x H x D)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

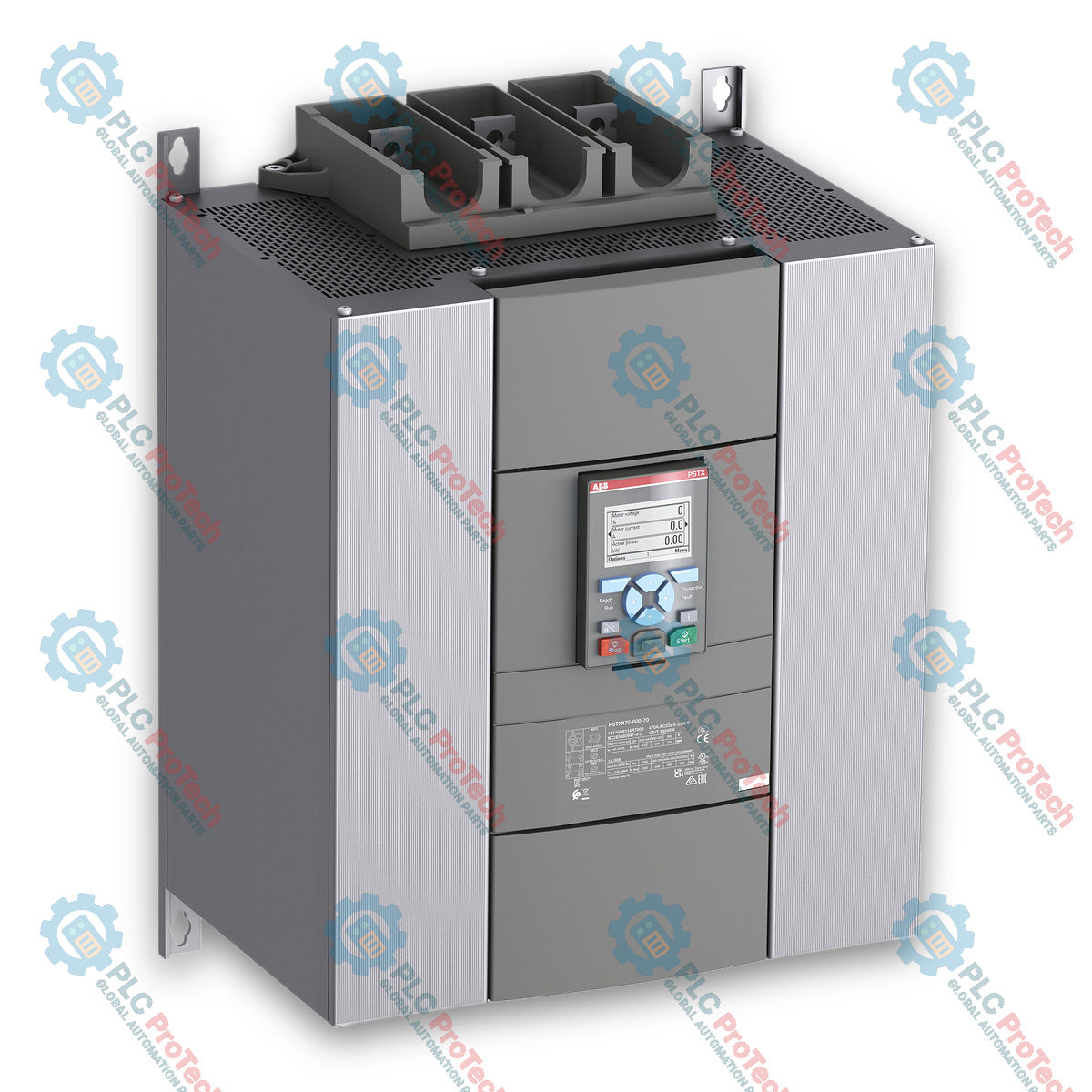

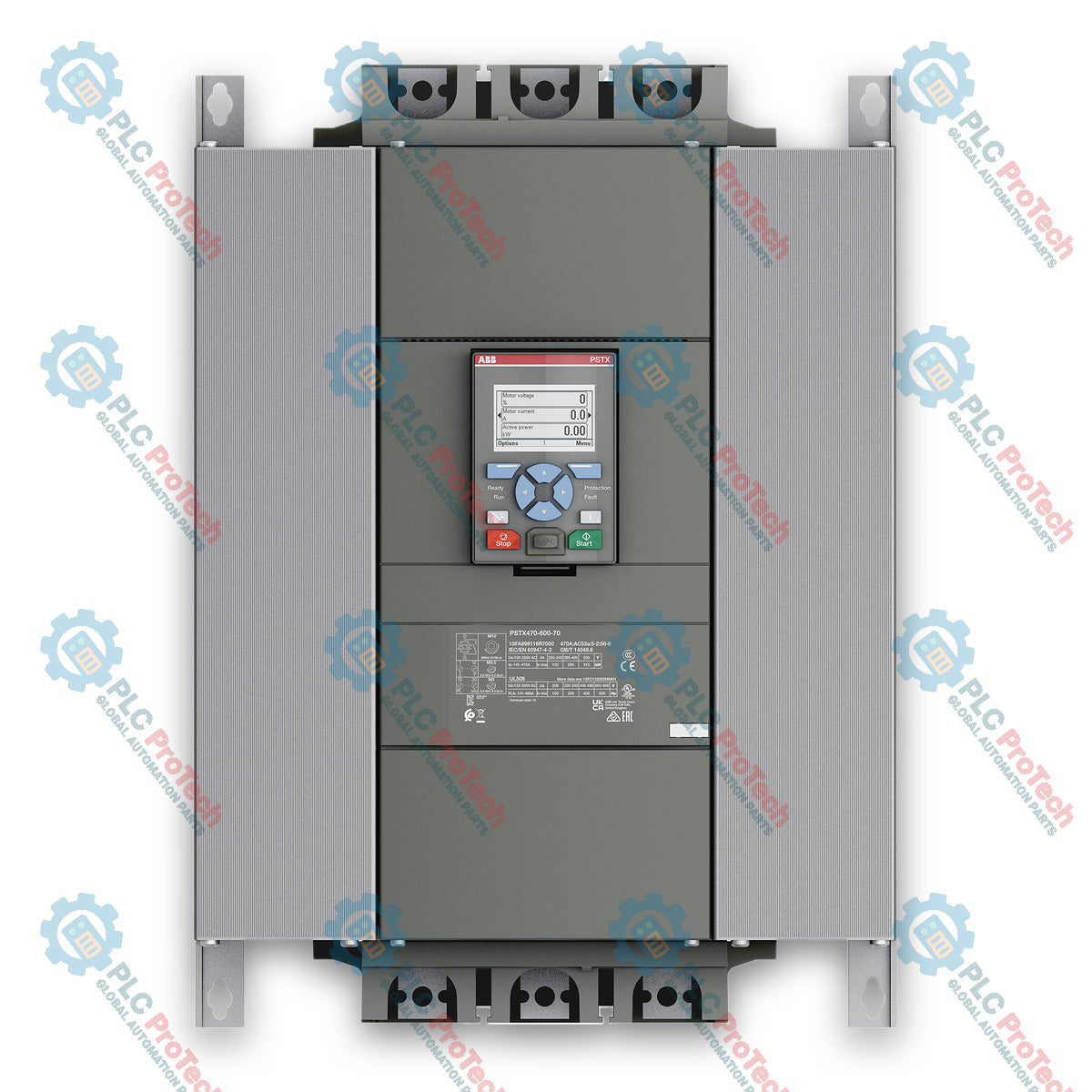

إن ABB PSTX470-600-70 بادئ تشغيل تدريجي من سلسلة PSTX مخصص للمحركات ثلاثية الطور متوسطة وكبيرة الحجم.

تتمتع الوحدة بتيار تشغيل مقدر يبلغ 470 A عند التوصيل على الخط. ويتراوح نطاق جهد التشغيل الرئيسي لديها من 208 إلى 600 VAC.

يبلغ جهد تغذية التحكم المقدر من 100 إلى 250 VAC عند 50/60 Hz. ويبلغ جهد دائرة التحكم 24 VDC.

يوفر PSTX470-600-70 بدءًا وإيقافًا تدريجيين متحكمًا فيهما للمحركات ثلاثية الطور عبر منحدرات الجهد أو عزم الدوران. ويقلل التجاوز المدمج من الفواقد أثناء التشغيل العادي للمحرك.

تدعم الوحدة أيضًا التوصيل داخل دلتا، مع تيار تشغيل مقدر يبلغ 814 A. وتصل قدرات المحرك إلى 315 kW عند 500 V عند التوصيل على الخط، و600 kW عند 500 V عند التوصيل داخل دلتا.

تشمل الوظائف المدمجة حماية إلكترونية من الحمل الزائد، وتحديد التيار، وبدء الدفع، وتسخين المحرك، وتنظيف المضخة، والتشغيل التدريجي، والكبح، وبدء التشغيل المتسلسل، والتشخيصات، ووضع الطوارئ/مضخة مكافحة الحرائق.

الميزات

بادئ تشغيل تدريجي من سلسلة PSTX
تيار تشغيل مقدر 470 A على الخط
تيار تشغيل مقدر 814 A داخل دلتا
جهد تشغيل رئيسي من 208 إلى 600 VAC
مصدر تغذية تحكم من 100 إلى 250 VAC
جهد دائرة تحكم 24 VDC
تجاوز مدمج
التحكم في المحركات ثلاثية الطور
بدء تدريجي عبر منحدر الجهد
بدء تدريجي عبر التحكم في عزم الدوران
إيقاف تدريجي عبر منحدر الجهد
إيقاف تدريجي عبر التحكم في عزم الدوران
حماية إلكترونية مدمجة من الحمل الزائد
حد تيار قابل للضبط
وظيفة بدء الدفع
تسخين المحرك
تنظيف المضخة
التشغيل التدريجي للأمام والعكس
الفرامل الديناميكية
فرامل التوقف
بدء التشغيل المتسلسل
وضع الطوارئ
تشخيصات مدمجة
شاشة رسومية كاملة قابلة للفصل
اتصال Modbus RTU مدمج
اتصالات إيثرنت الصناعية وشبكة ناقل المجال الاختيارية

التطبيقات

المضخات
المراوح ومنافخ الهواء
الضواغط
الناقلات
آلات العمليات الصناعية
محركات ثلاثية الطور متوسطة وكبيرة الحجم
أنظمة المياه ومياه الصرف
أنظمة التدفئة والتهوية وتكييف الهواء
معدات مناولة المواد
تطبيقات بدء تشغيل المحركات عالية القدرة

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنّعة	ABB
معرّف المنتج	1SFA898116R7000
تعيين النوع	PSTX470-600-70
عائلة المنتجات	PSTX
نوع المنتج	بادئ تشغيل تدريجي
جهد التشغيل المقنن	من 208 إلى 600 فولت تيار متردد
التردد المقنن	50/60 Hz
تيار التشغيل المقنن، على الخط	470 أمبير
تيار التشغيل المقنن، داخل دلتا	814 أمبير
جهد تغذية التحكم المقنن	من 100 إلى 250 فولت تيار متردد
جهد دائرة التحكم المقنن	24 فولت تيار مستمر
معامل الخدمة	100%
قدرة بدء التشغيل عند الحد الأقصى لـ Ie	4 × Ie لمدة 10 ثوانٍ
زمن المنحدر	من 1 إلى 120 ثانية
الجهد الأولي أثناء بدء التشغيل	من 10 إلى 99%
توصيل داخل دلتا	BACnet MS/TP
حماية إلكترونية مدمجة من الحمل الزائد	نعم
تجاوز مدمج	نعم

تحدد ABB الطراز الدقيق على أنه PSTX470-600-70، معرّف المنتج 1SFA898116R7000، مصمم لتيار مقداره 470 أمبير وجهد يتراوح بين 208 و600 فولت تيار متردد.

قدرات المحرك

جهد التغذية	توصيل على الخط	داخل دلتا
230 فولت	132 كيلوواط	250 كيلوواط
400 فولت	250 كيلوواط	450 كيلوواط
500 فولت	315 كيلوواط	600 كيلوواط

توضح البيانات الفنية الدقيقة من ABB قيمة 470 أمبير على الخط و814 أمبير داخل دلتا.

وظائف التحكم والحماية

الوظيفة	التوافر
الاكتشاف التلقائي لتتابع الأطوار	نعم
إعادة التشغيل التلقائي	نعم
حد التيار	نعم
منحدر حد التيار	نعم
حد التيار المزدوج	نعم
الفرملة الديناميكية	نعم
الحمل الزائد الإلكتروني	نعم
وضع الطوارئ	نعم
سجل الأحداث	نعم
بدء التشغيل بالجهد الكامل	نعم
التشغيل اللحظي للأمام / للخلف	نعم
بدء التشغيل بالدفع	نعم
الوضع المحدود	نعم
تسخين المحرك	نعم
تنظيف المضخة	نعم
بدء التشغيل بالتتابع	نعم
حد عزم الدوران	نعم
اكتشاف هبوط الجهد	نعم
الساعة في الوقت الفعلي	نعم

وظائف الحماية

الحماية عند فتح دائرة التجاوز
الحماية من اختلال التيار
الحماية من انخفاض الحمل بالتيار
الحماية المزدوجة من الحمل الزائد
الحماية من العطل الأرضي
الحماية الإلكترونية من الحمل الزائد
الحماية من تعطل ناقل المجال
الحماية من تعطل واجهة HMI
الحماية من توقف الدوّار
الحماية من زيادة الجهد
الحماية من انعكاس طور التوصيل
توصيل PT100
توصيل PTC
الحماية من طول مدة بدء التشغيل
الحماية من انخفاض الجهد
الحماية من اختلال الجهد

تدرج ABB وظائف الحماية والتحكم في المحركات هذه ضمن القدرات القياسية للطراز PSTX470-600-70.

الاتصال

الواجهة / البروتوكول	التوافر
مودباص RTU	Built-in
مدمج	EtherCAT
Modbus TCP	EtherCAT
Ethernet/IP	EtherCAT
PROFINET	EtherCAT
PROFIBUS	EtherCAT
مدعوم عبر وحدة اتصال اختيارية	BACnet MS/TP
DeviceNet	BACnet MS/TP
CANopen	BACnet MS/TP
BACnet/IP	BACnet MS/TP

مدعوم

توفر منصة PSTX بروتوكول Modbus RTU مدمجًا وتدعم بروتوكولات إضافية عبر وحدات Anybus أو وحدات ناقل الحقل الاختيارية.

المعلمة	المواصفات
البيانات الميكانيكية	العرض
361 mm	الارتفاع
493 mm	العمق
282 mm	الوزن الصافي
25 kg	طرف الدائرة الرئيسية
قضيب التوصيل	قطر فتحة الدائرة الرئيسية
8.5 mm	عزم إحكام الدائرة الرئيسية

35 N·m

توفر ABB أبعاد المنتج الدقيقة 361 x 493 x 282 mm ووزنًا صافيًا قدره 25 kg.

المعلمة	المواصفات
بيانات التغليف	470 mm
عرض العبوة	381 mm
عمق العبوة	650 mm
ارتفاع العبوة	29 kg
كمية العبوة	قطعة واحدة

توضح ورقة منتج ABB أن أبعاد العبوة هي 470 x 381 x 650 mm وأن الوزن الإجمالي 29 kg.

البيئية

المعلمة	المواصفات
درجة حرارة التشغيل	-25 إلى +60 درجة مئوية
درجة حرارة التخزين	-40 إلى +70 درجة مئوية
حماية الأطراف الرئيسية	IP00
RoHS	توجيهات الاتحاد الأوروبي 2011/65/EU و2015/863
ABB EcoSolutions	نعم
معدل قابلية إعادة التدوير	83.6%

التركيب والتشغيل التجريبي

تحقق من معرّف المنتج الكامل 1SFA898116R7000 قبل الاستبدال.
تأكد من تيار المحرك وجهد التغذية وفقًا لطريقة التوصيل المحددة.
ميّز بين تصنيفات التوصيل على الخط وداخل دلتا عند تحديد المقاس.
تحقق من مصدر تغذية التحكم بجهد 100 إلى 250 VAC قبل تنشيط الوحدة.
تأكد من توصيلات دائرة التحكم بجهد 24 VDC.
اضبط معلمات الحمل الزائد للمحرك وحد التيار للمحرك المتصل.
تحقق من وظائف التشغيل والإيقاف والتجاوز والحماية أثناء التشغيل التجريبي.
تأكد من إعدادات ناقل الحقل عند تركيب وحدات اتصال اختيارية.

ملاحظات الاستبدال

طابق PSTX470-600-70 تعيين النوع.
تأكد من التوصيل على الخط أو داخل دلتا قبل الاستبدال.
حافظ على إعدادات حماية المحرك والمنحدر والاتصال والتحكم.
يجب فحص وحدات ناقل الحقل الاختيارية بشكل منفصل عن جهاز التشغيل التدريجي الأساسي.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the ABB PSTX470-600-70?

The ABB PSTX470-600-70 is a PSTX softstarter rated for 470 A in-line operation and 208 to 600 VAC main circuit voltage.

What is the inside-delta rating of the ABB PSTX470-600-70?

The ABB PSTX470-600-70 is rated for 814 A in an inside-delta connection.

What motor power can the PSTX470-600-70 control?

At 500 V, the ABB PSTX470-600-70 is rated for 315 kW in-line and 600 kW in an inside-delta connection.

What control voltage does the PSTX470-600-70 use?

The ABB PSTX470-600-70 uses a rated control supply of 100 to 250 VAC at 50/60 Hz and a 24 VDC control circuit.

Does the ABB PSTX470-600-70 have an integrated bypass?

Yes. The ABB PSTX470-600-70 includes an integrated bypass for reduced losses during normal motor operation.

Which communication protocols are supported by the PSTX470-600-70?

The ABB PSTX470-600-70 includes Modbus RTU and can support additional protocols such as PROFINET, PROFIBUS, Ethernet/IP, Modbus TCP, EtherCAT, DeviceNet, CANopen, and BACnet through compatible communication options.
