الشركة المصنعة: ABB
رقم المنتج: 3BDZ000398R1
Country of origin:السويد
نوع المنتج: وحدة وصلة تكرار PROFIBUS
Barcode: 85371091
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 800ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

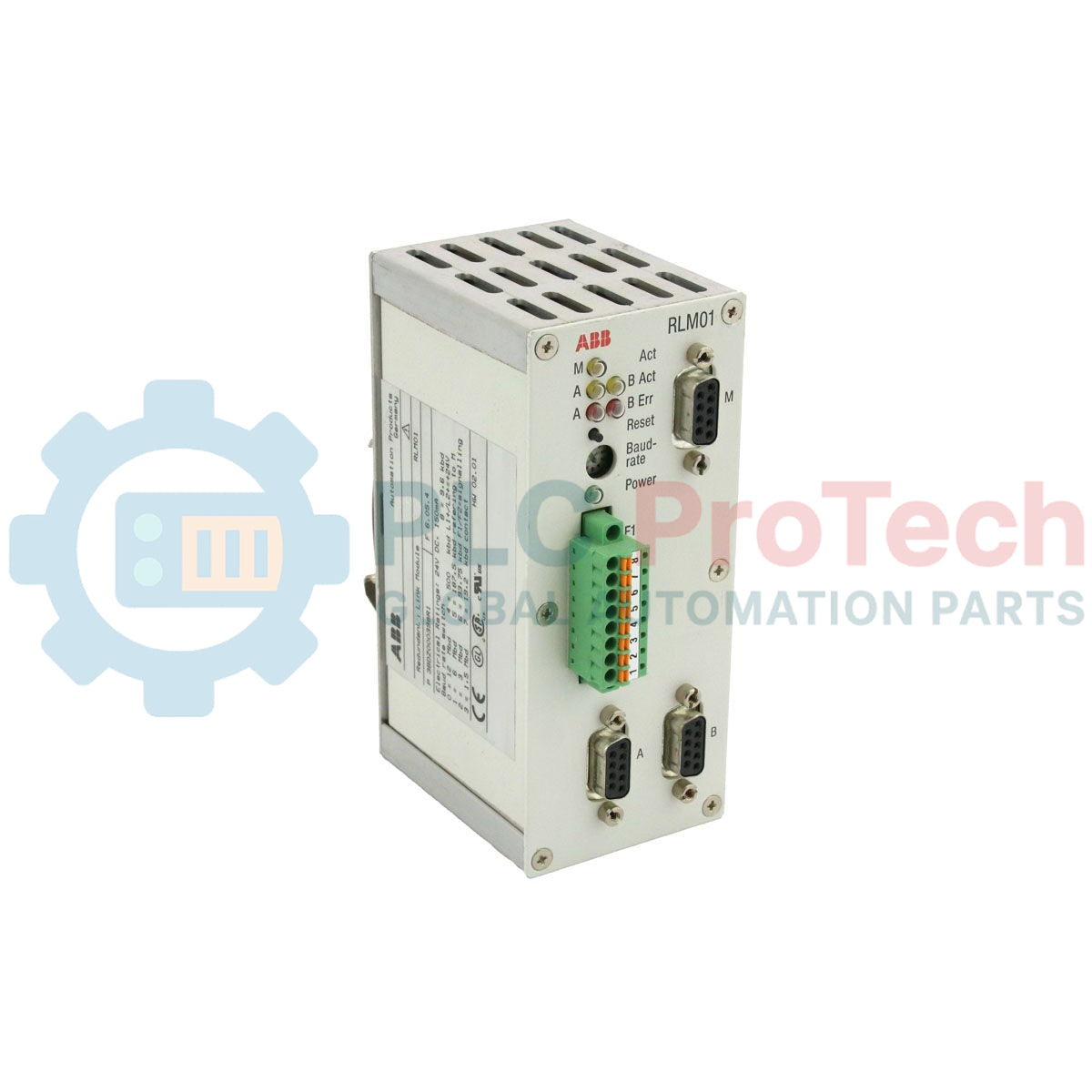

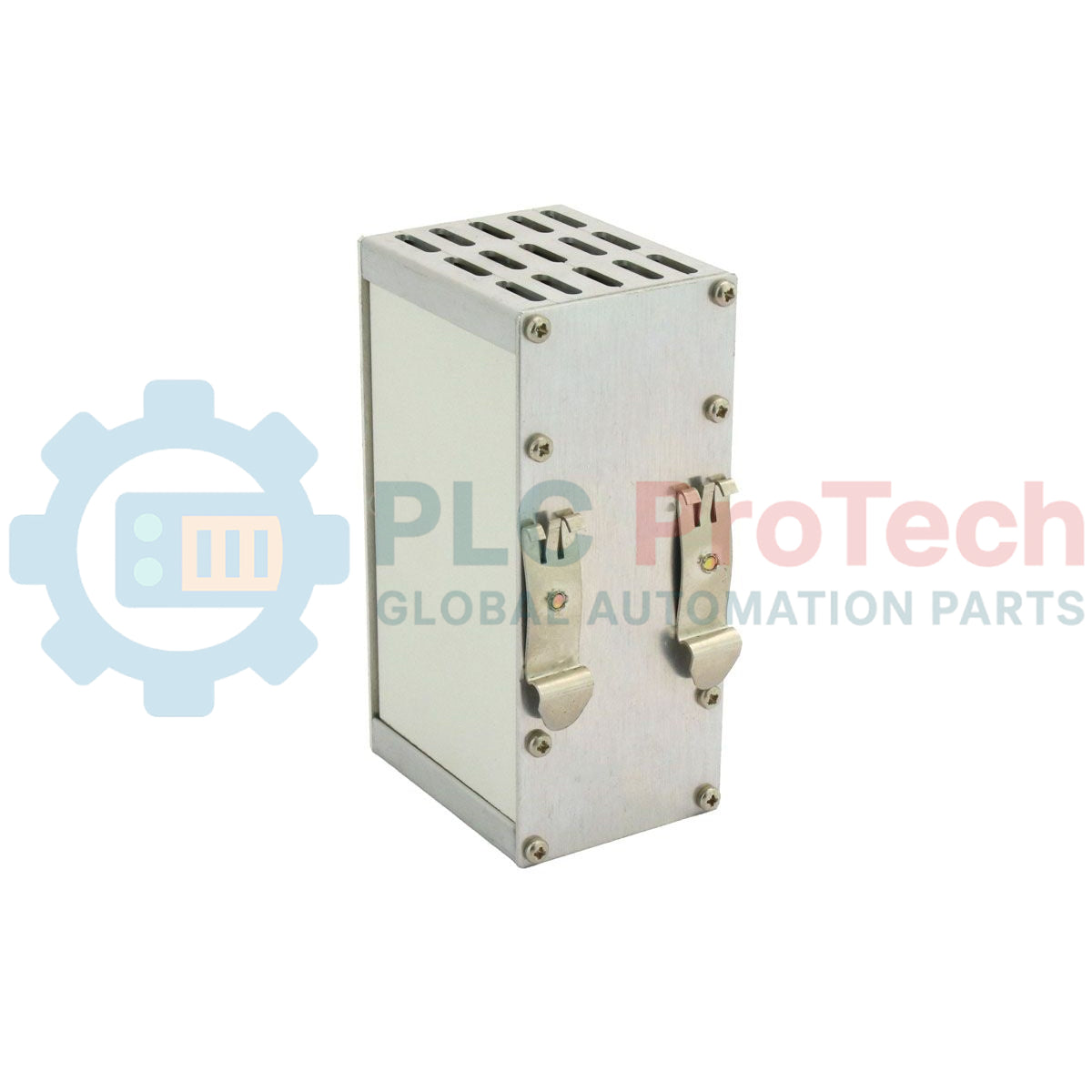

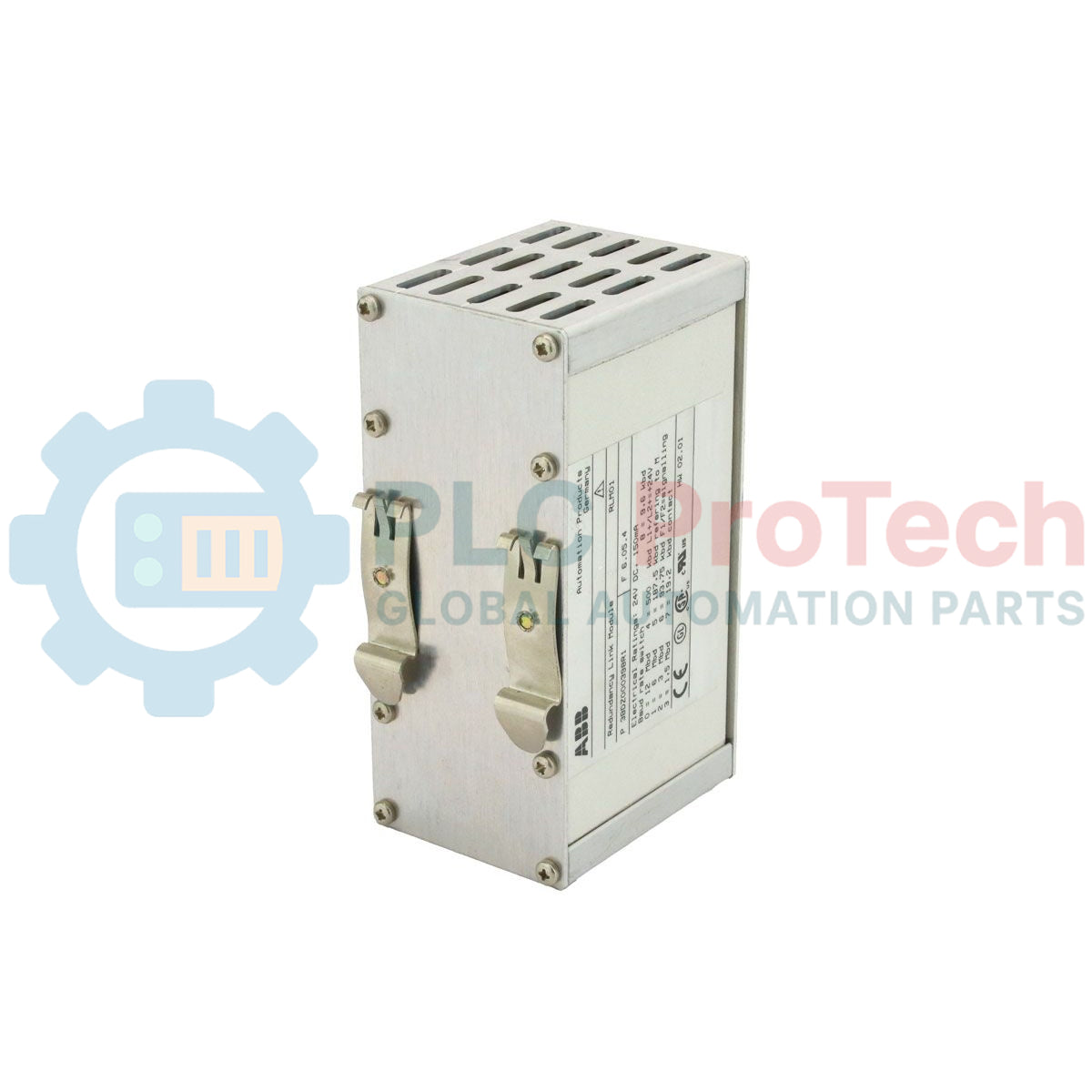

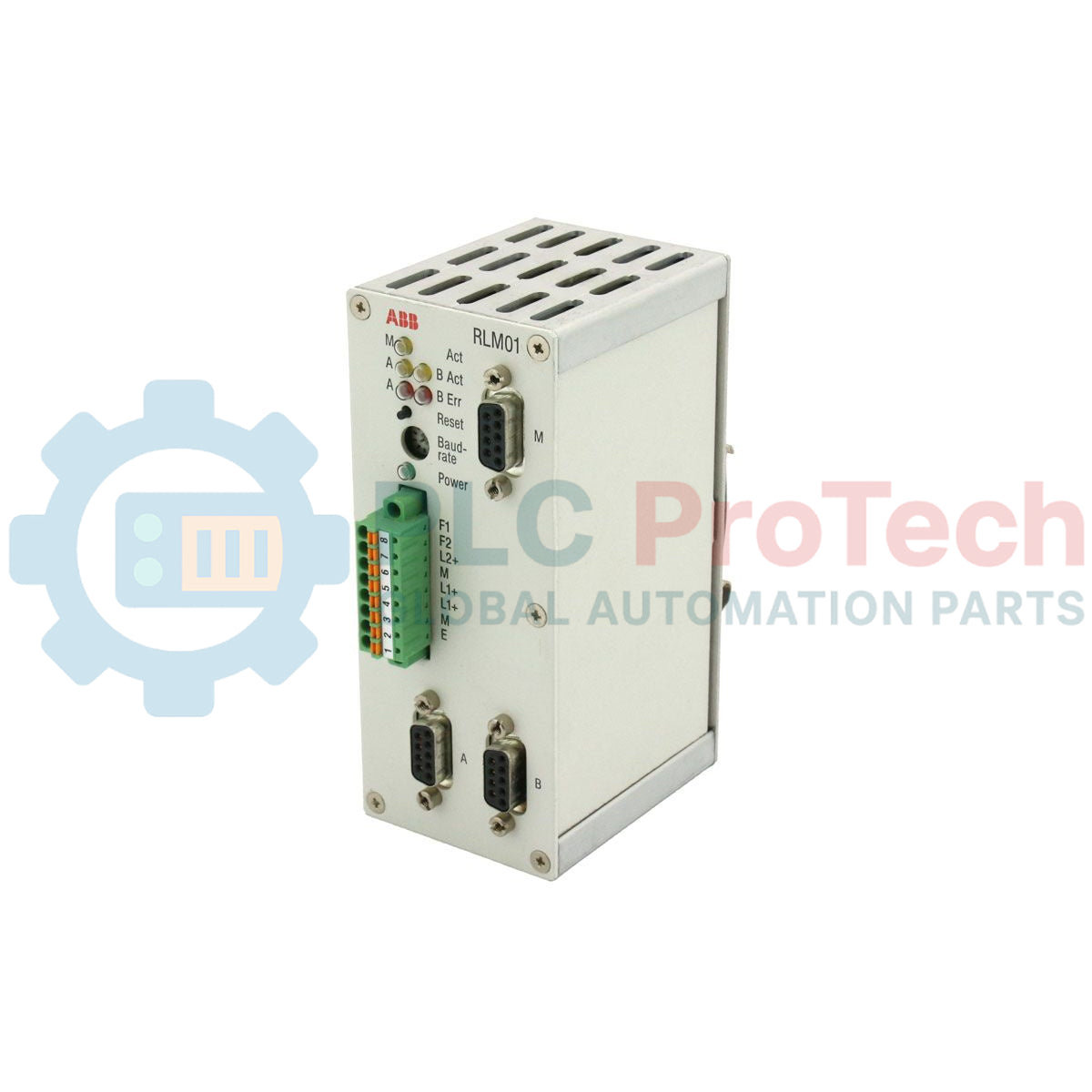

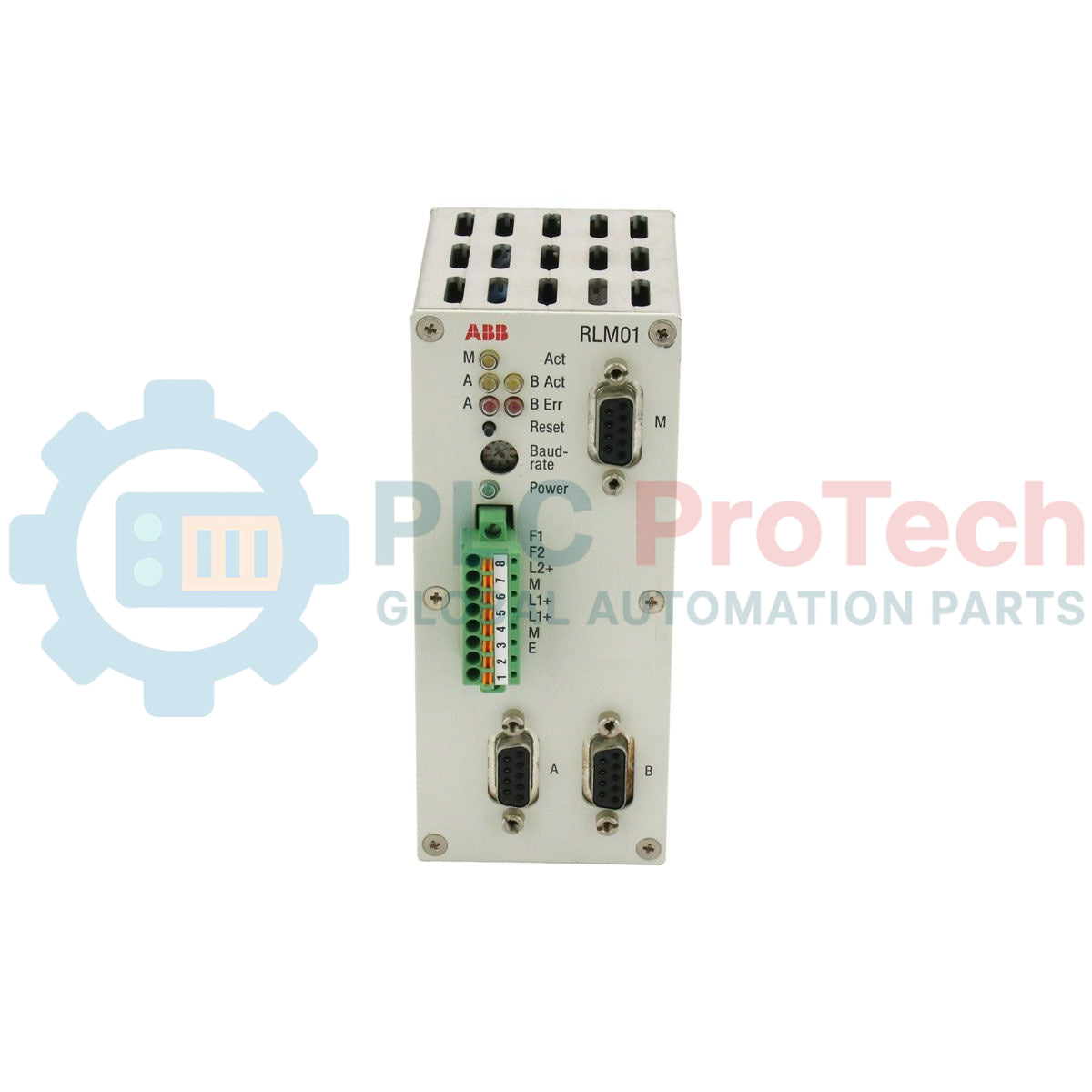

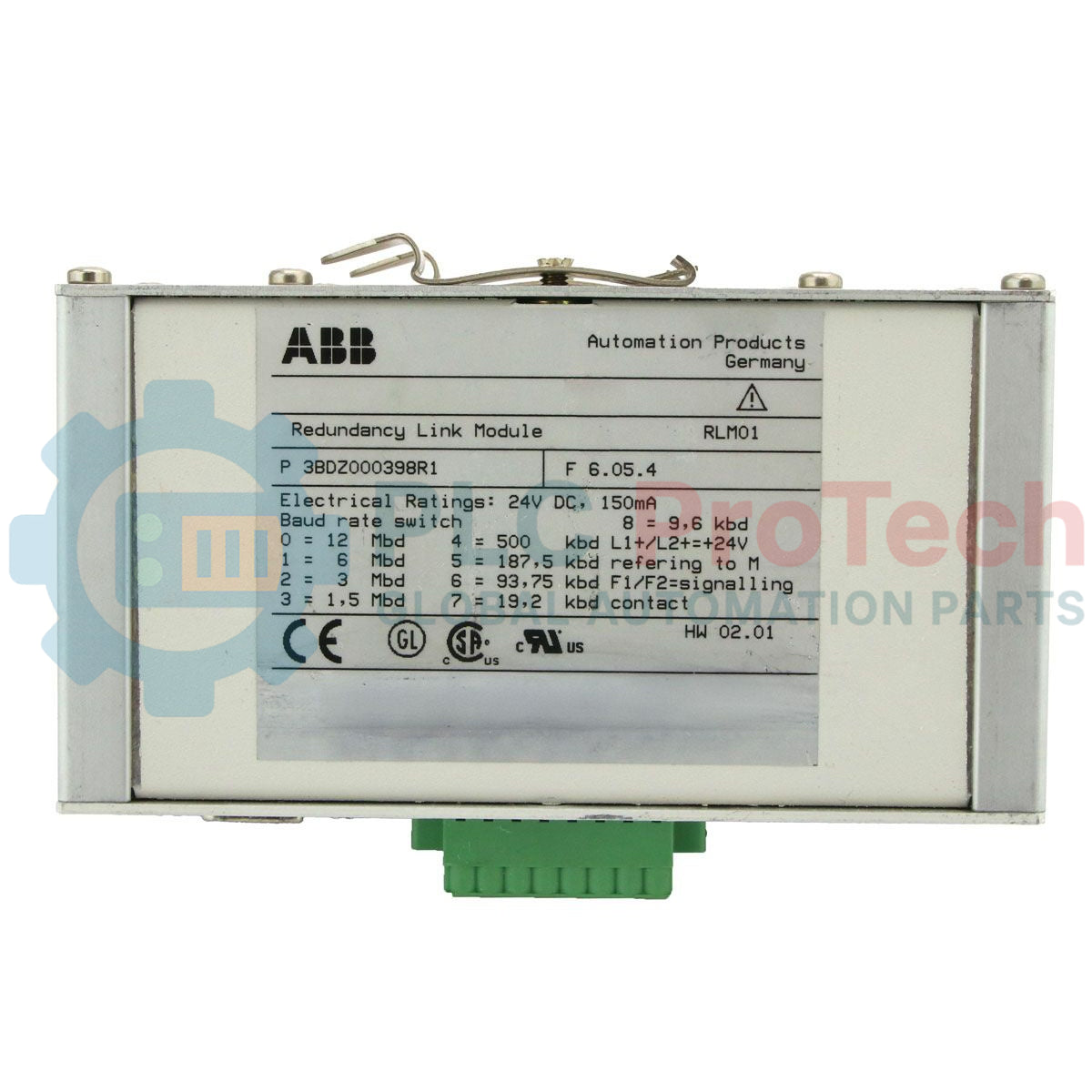

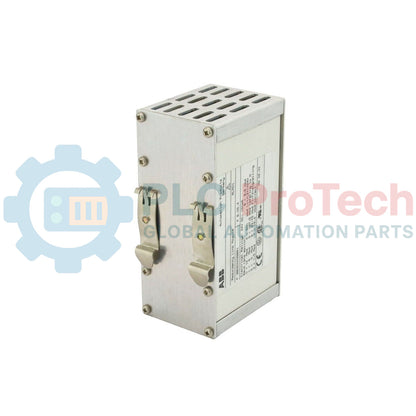

وحدة ABB RLM01 (3BDZ000398R1) هي وحدة ربط لتكرار PROFIBUS مخصصة لأنظمة الأتمتة الصناعية.
يحوّل خط PROFIBUS واحدًا إلى خطين احتياطيين، مما يمنع نقاط الفشل الفردية.
كما يدعم الاتصال عالي السرعة من 9.6 كيلوبت/ثانية إلى 12 ميغابت/ثانية، مع تشخيصات مدمجة لضمان الموثوقية.
| المعامل | المواصفات |
|---|---|
| التوصيلات | A، B، M |
| معدل النقل | 9.6 kBit/s – 12 MBit/s |
| نوع الواجهة | RS-485 |
| الموصل | موصل Sub-D ذي 9 أطراف |
| العزل الكهربائي | VDE 0110، عزل وظيفي |
| جهد الاختبار | 500 Veff |
| فئة حماية الجهاز | 3 |
تأخير برقية البيانات
A/B → M: زمن بت واحد [µs] + 0.6 µs
M → A/B: 4 أزمنة بت [µs] + 0.6 µs
| المعامل | المواصفات |
|---|---|
| جهد التشغيل | 24 VDC (+20 … +33 V) |
| التيار النموذجي | 150 mA عند 24 V |
| فقدان الطاقة | تقريبًا 3.6 W |
| التوصيل | شريط توصيل ذي 8 أطراف |
| مقطع السلك | 0.14 – 1.5 مم² |
| المعامل | المواصفات |
|---|---|
| درجة حرارة التشغيل | 0 … 50 °C |
| درجة حرارة النقل / التخزين | -30 … 85 °C |
| الرطوبة النسبية | بحد أقصى 75%، دون تكاثف أثناء التشغيل |
| المعامل | المواصفات |
|---|---|
| الوظيفة | يفتح في حالة الخطأ |
| جهد التبديل | < 60 VDC |
| تيار التبديل | بحد أقصى 1 A |
| المعامل | المواصفات |
|---|---|
| الأبعاد (الارتفاع × العرض × العمق) | 134 × 56 × 70 مم |
| الوزن | 330 g |
| الحماية | IP 20 |
| التركيب | قضيب DIN، 35 مم |
| المنطقة | المعيار |
|---|---|
| الولايات المتحدة الأمريكية | UL |
| كندا | CSA |
| أوروبا | CE |
| بحري / سفن | Germanischer Lloyd (الفئة A، B، C، D) مع مرشح طاقة 24 VDC (حماية من زيادة الجهد) |
مصدر طاقة احتياطي: لتحقيق أقصى قدر من الموثوقية، استخدم مدخلي 24 VDC من مصدرَي طاقة مستقلين.
حساب تأخير التلغرام: عند حساب إجمالي زمن دورة PROFIBUS (TTR)، تأكد من احتساب تأخيرات زمن البت المحددة ($1 \text{ Bit } + 0.6 \mu s$ و $4 \text{ Bits } + 0.6 \mu s$)، لا سيما في تكوينات السرعة العالية التي تبلغ 12 ميجابت/ثانية.
الإنهاء: يجب إنهاء كل مقطع (A وB وM) بشكل صحيح باستخدام وحدات إنهاء نشطة أو موصلات PROFIBUS قياسية مزودة بمفاتيح إنهاء.
التركيب البحري: للاستخدام على متن السفن، يُعد مرشح زيادة جهد بقدرة 24 VDC إلزاميًا للامتثال لمعايير Germanischer Lloyd (GL).
س1: هل يُعد RLM01 "شفافًا" بالنسبة إلى البروتوكول؟
الإجابة: نعم. يعمل على الطبقة الفيزيائية (الطبقة 1). ولا يتطلب ملف GSD أو عنوان محطة أو تهيئة برمجية. فهو يدير توجيه الإشارة بين A/B وM فقط.
س2: ما الذي يتسبب في فتح طرف الإنذار؟
الإجابة: يشير طرف الإنذار عادةً إلى انقطاع الطاقة (للمدخل 1 أو 2) أو فشل الإشارة في أحد خطي PROFIBUS المتكررين (الخط A أو الخط B).
س3: هل يمكنني مزج معدات PROFIBUS من علامات تجارية مختلفة؟
الإجابة: نعم. نظرًا لالتزامه بمعيار RS-485 وشفافيته للبروتوكول، يمكن لجهاز RLM01 الربط بين أي وحدة رئيسية/تابعة قياسية لـ PROFIBUS DP، بغض النظر عن الشركة المصنّعة.
س4: كيف يؤثر التأخير في شبكتي؟
الإجابة: التأخير ضئيل (بضعة أزمنة بت). ومع ذلك، في الشبكات الكبيرة جدًا التي تضم مكررات متعددة، قد تحتاج إلى ضبط "زمن الفتحة" في تكوين أجهزة PLC/الوحدة الرئيسية لمنع انتهاء المهلة.
