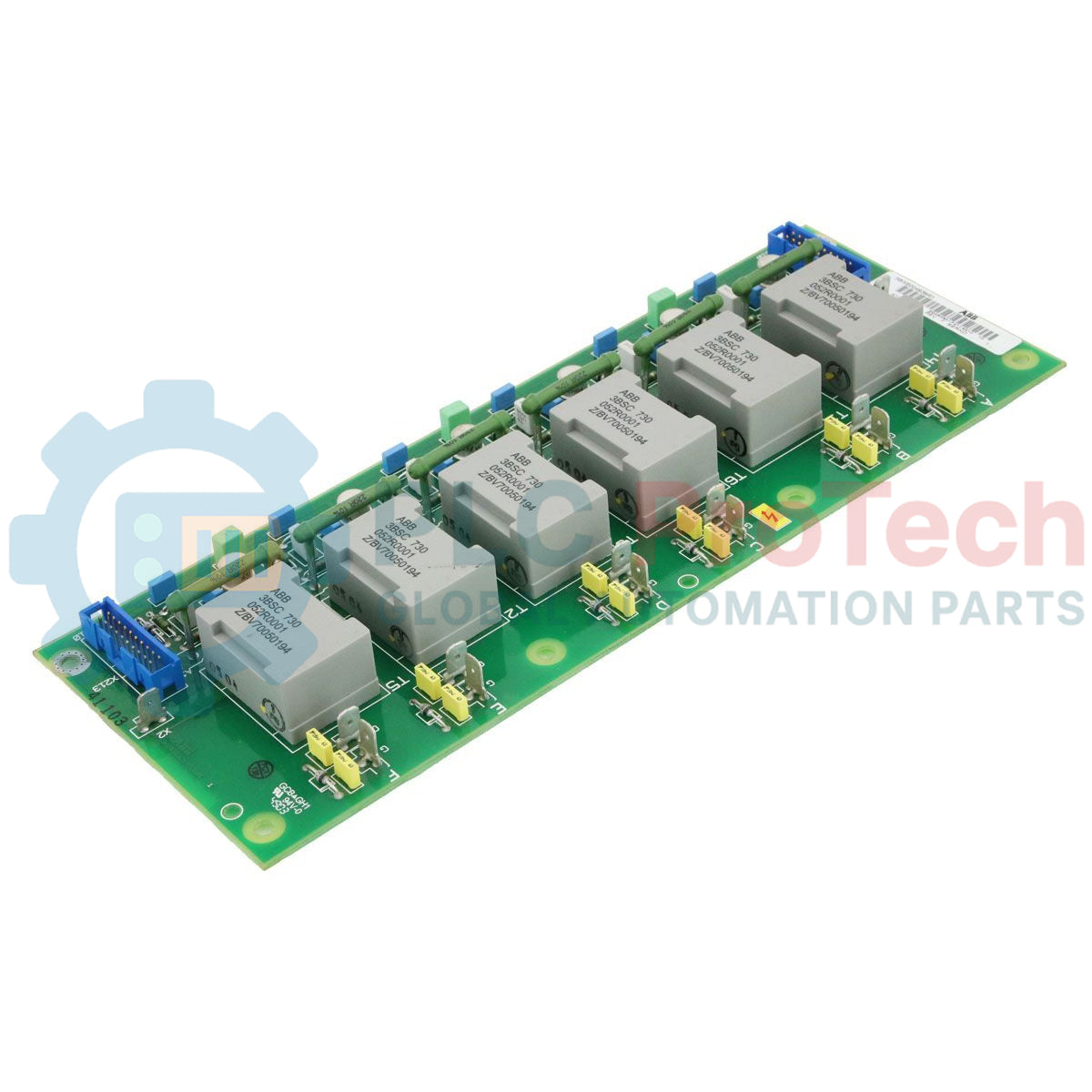

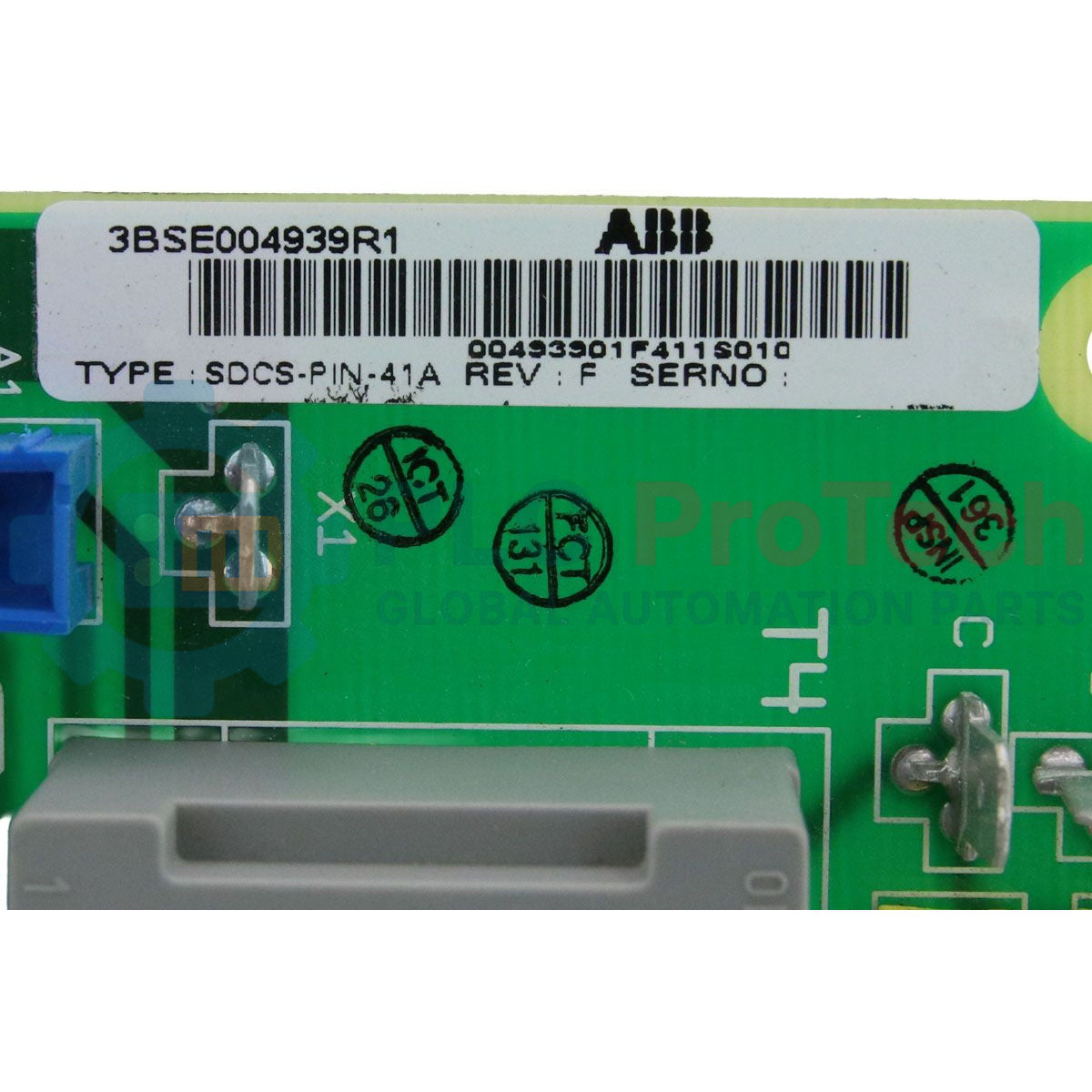

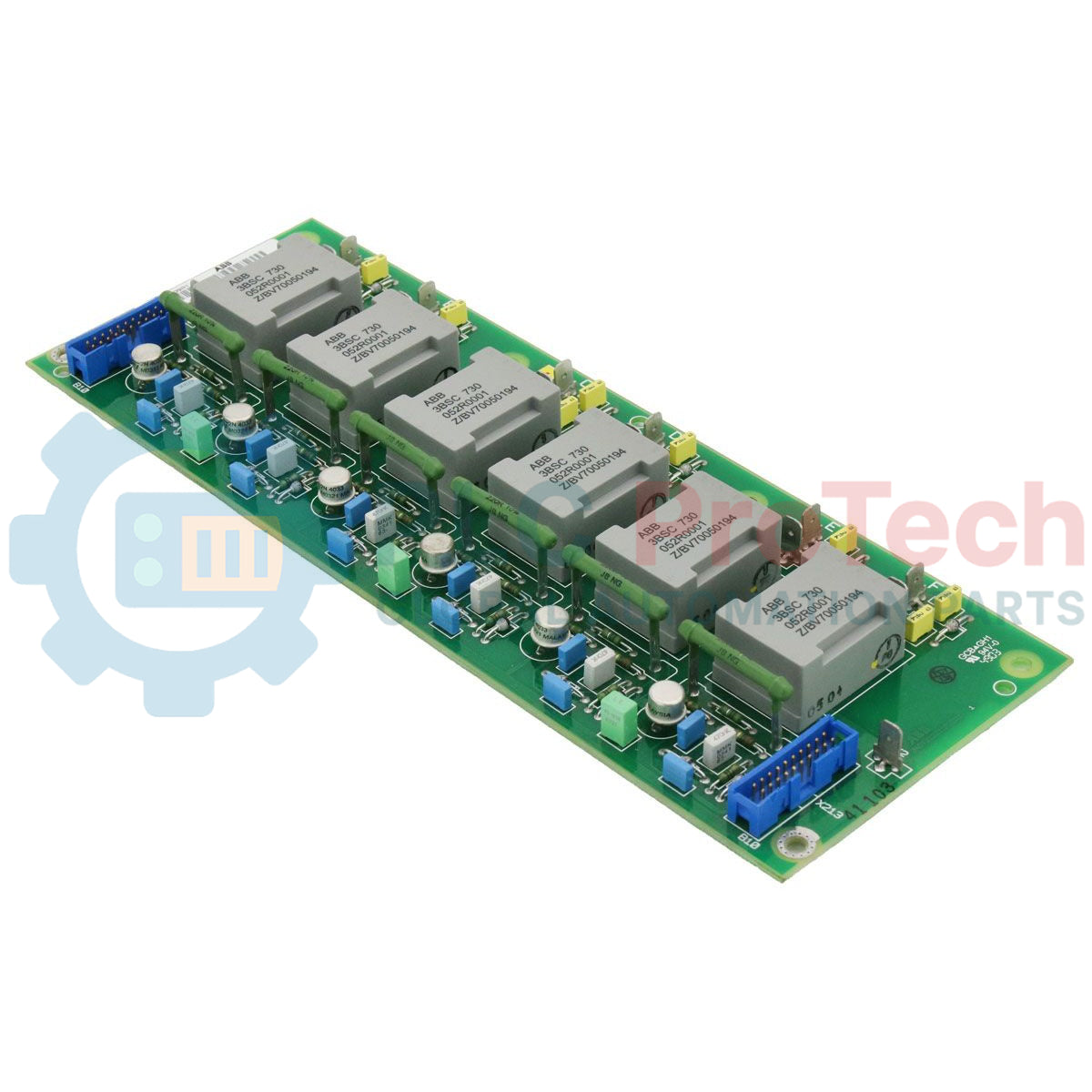

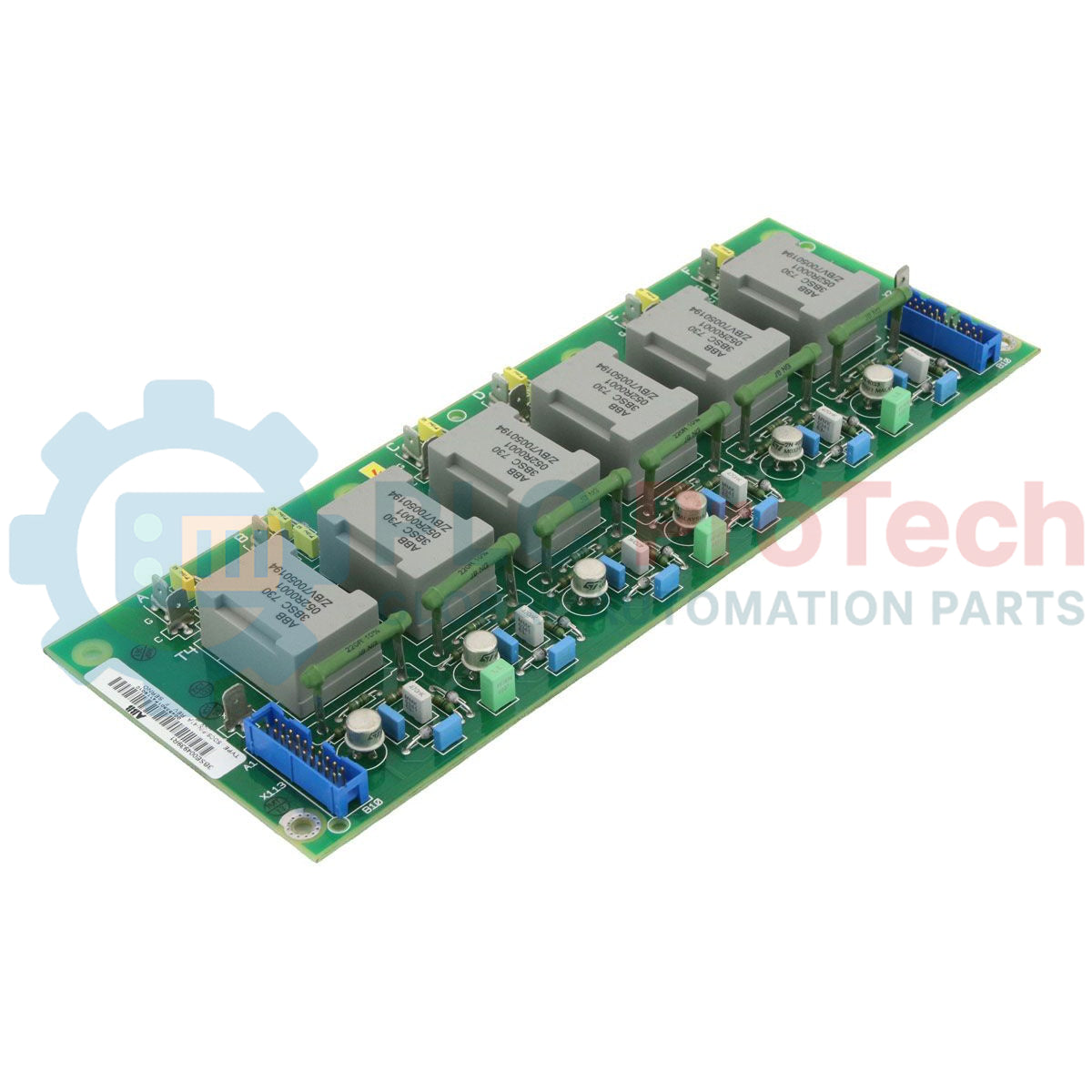

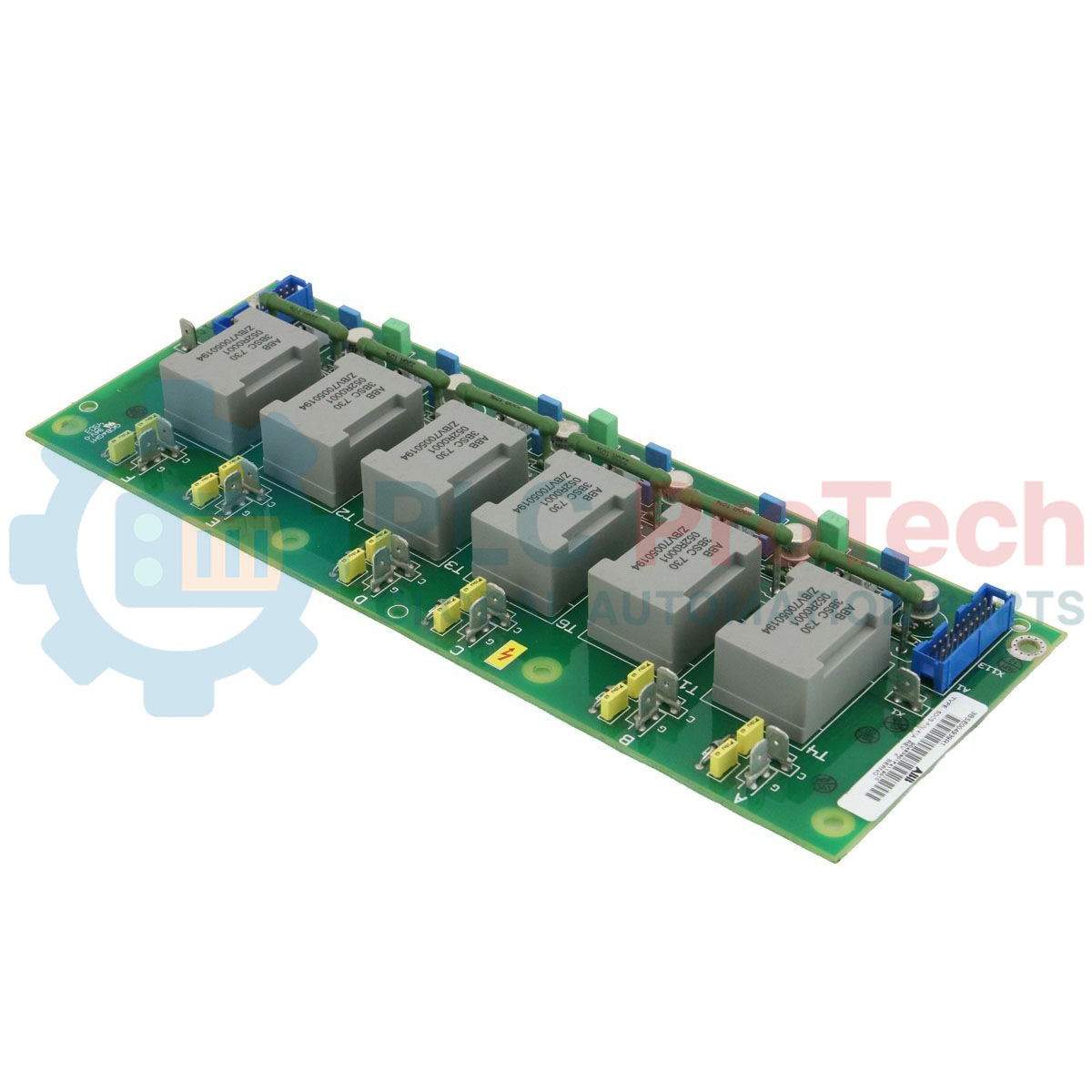

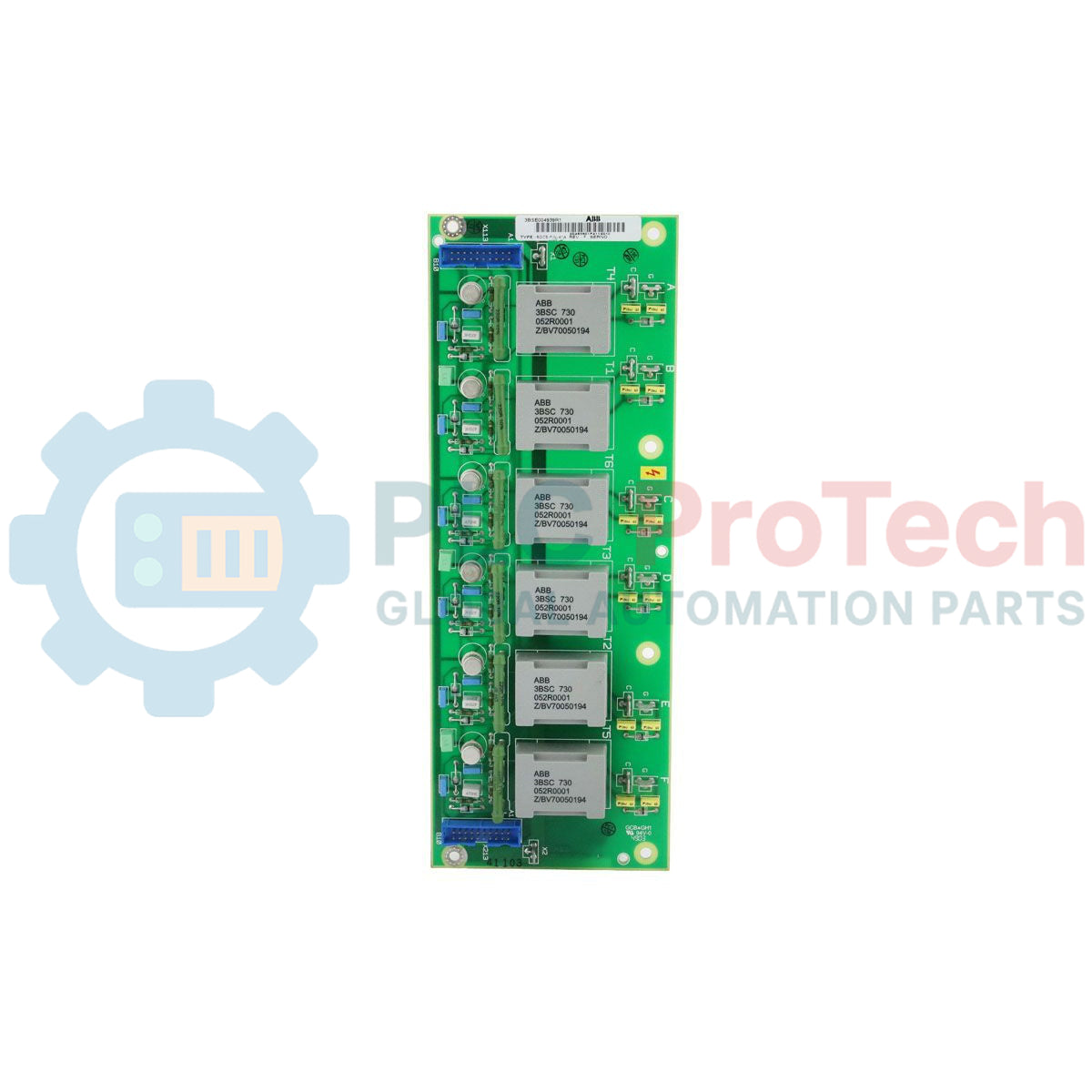

لوحة محول نبضي ABB 3BSE004939R1 SDCS-PIN-41A

نظرة عامة على المنتج

إن لوحة SDCS-PIN-41A (3BSE004939R1) هي لوحة محول نبضات عالية الدقة، صُممت لدوائر التحكم في بوابة محولات القدرة الصناعية من ABB. تعمل هذه اللوحة المتخصصة كحلقة وصل أساسية للعزل الجلفاني وتضخيم الإشارة بين إلكترونيات التحكم منخفضة الجهد (SDCS-CON) ووحدات الثايرستور عالية القدرة. وتُستخدم بشكل أساسي في منظومات قيادة محركات التيار المستمر واسعة النطاق وأنظمة الإثارة ضمن قطاعات توليد الطاقة والمعادن والتعدين، حيث تضمن لوحة SDCS-PIN-41A إرسال نبضات الإشعال بدقة توقيت مطلقة. ويتمثل دورها الأساسي في حماية منطق التحكم الحساس من العابرَات ذات الجهد العالي، مع ضمان تشغيل موثوق للثايرستورات، وهو أمر ضروري للحفاظ على استقرار العزم ومنع الأعطال الكارثية في مرحلة القدرة.

التهيئة الفنية

تعتمد أجهزة SDCS-PIN-41A على مجموعة من محولات النبضات عالية الاعتمادية التي تحول إشارات التشغيل الإلكترونية إلى نبضات عالية التيار، مطلوبة للتغلب على معاوقة البوابة لأشباه موصلات القدرة الكبيرة. وتتميز اللوحة بتخطيط مُحسّن لتقليل الحث الشارد، وهو أمر حيوي لتحقيق أزمنة الصعود السريعة اللازمة للتبديل المتزامن في تكوينات الجسور متعددة الأطوار. كما تتضمن مكونات حماية مدمجة لكبت الضوضاء المنعكسة من دائرة القدرة، وتضمن توزيع النبضات بالتساوي عبر جميع الفروع المتحكم بها. وقد صُممت للتكامل ضمن البنية المعيارية لمنظومات القيادة من ABB، وتتصل عبر موصلات دبابيس قياسية ومواضع تثبيت قياسية، مما يسهّل الخدمة الميدانية السريعة ويقلل متوسط زمن الإصلاح (MTTR) للبنية التحتية الحيوية للطاقة.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الوظيفة الأساسية للمحولات الموجودة على SDCS-PIN-41A؟

توفر المحولات عزلًا كهربائيًا (جلفانيًا) بين منطق التحكم وقسم القدرة عالي الجهد. كما تحول خصائص الجهد/التيار الخاصة بنبضة الإشعال لضمان تشغيل بوابة الثايرستور بالكامل وبسرعة.

هل يمكن استخدام هذه اللوحة في منظومات قيادة ABB ذات الربعين والأربعة أرباع؟

نعم، شريطة أن يحدد دليل المنظومة الفني استخدام SDCS-PIN-41A. وتوجد عادةً في منظومات DCS 500 وDCS 600 التي تتطلب نقلًا متينًا لنبضات البوابة أثناء دورات التشغيل الصناعي الشاقة.

ما علامات تعطل لوحة محول النبضات؟

تشمل الأعراض الشائعة عزمًا غير مستقر للمحرك، أو أعطال «زيادة تيار العضو المنتج»، أو إنذارات محددة مثل «فقدان الطور». وقد يكشف الفحص البصري عن تغير لون المنطقة المحيطة بالمحولات أو تسرّب مادة التغليف بسبب ارتفاع الحرارة الموضعي.

دليل الهندسة والتركيب

• سلامة نبضة الإشعال: تأكد من أن الأسلاك بين SDCS-PIN-41A وبوابات الثايرستور قصيرة قدر الإمكان ومكوّنة من موصلات مجدولة مزدوجة. تزيد الأسلاك الطويلة أو غير المجدولة من الحث، مما قد يؤدي إلى تدوير الحافة الأمامية للنبضة، ويسبب تأخر تشغيل الثايرستور أو فشله.

• خلوص العزل: عند تركيب اللوحة، حافظ على مسافات الهواء ومسافات الزحف المحددة بين مخارج محول النبضات وهيكل منظومة القيادة. قد يؤدي تراكم الغبار أو الكربون الموصّل في هذه المناطق إلى تتبع جهد عالٍ، مما قد يتجاوز العزل ويتسبب في تلف إلكترونيات التحكم.

• فحص المكونات: أثناء الصيانة الدورية، افحص نقاط اللحام «الجافة» أو المتشققة على دبابيس المحولات. وبسبب دورات التمدد والانكماش الحراري في غرف القدرة، قد تتعطل هذه الوصلات بمرور الوقت، مما يؤدي إلى نبضات إشعال متقطعة وسلوك غير منتظم لمنظومة القيادة.

• التحقق من الجهد: قبل التشغيل الأولي، استخدم راسم ذبذبات مزودًا بمجسات معزولة للتحقق من شكل النبضة عند خرج SDCS-PIN-41A. ينبغي أن تحتوي النبضة السليمة على قمة «إشعال قوي» حادة، تليها شدة تيار مستمرة في «الجزء الخلفي» للحفاظ على تثبيت الثايرستور طوال فترة التوصيل.
