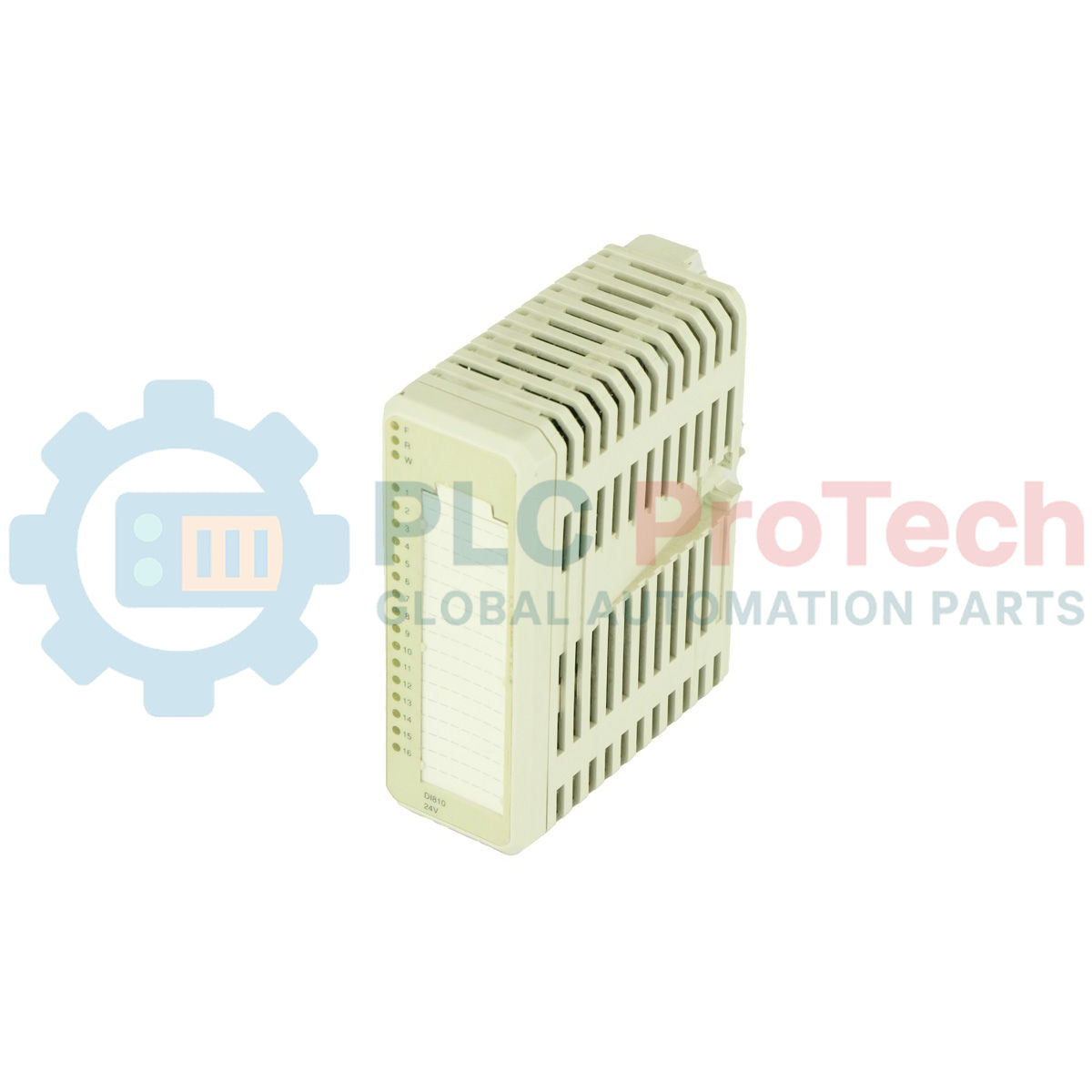

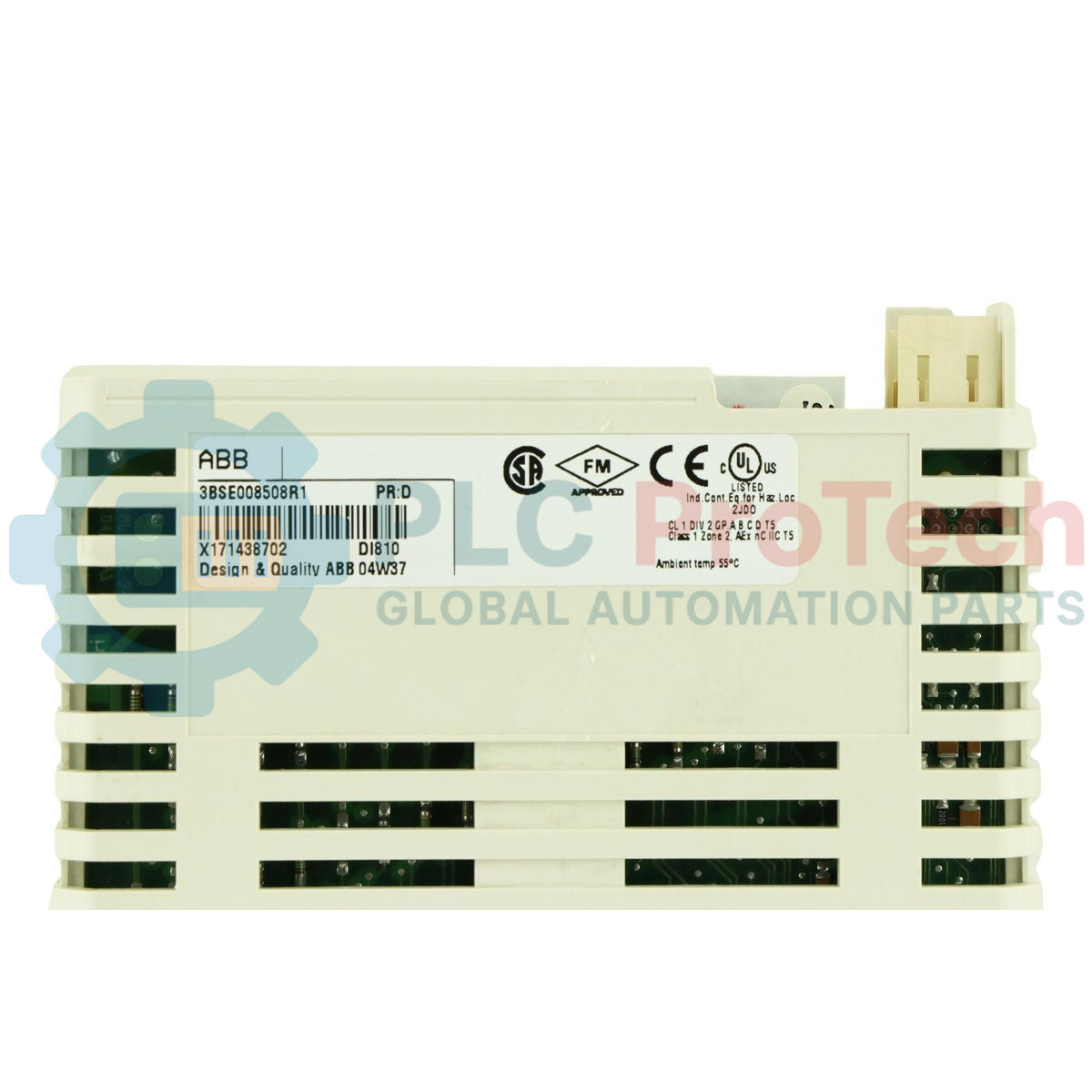

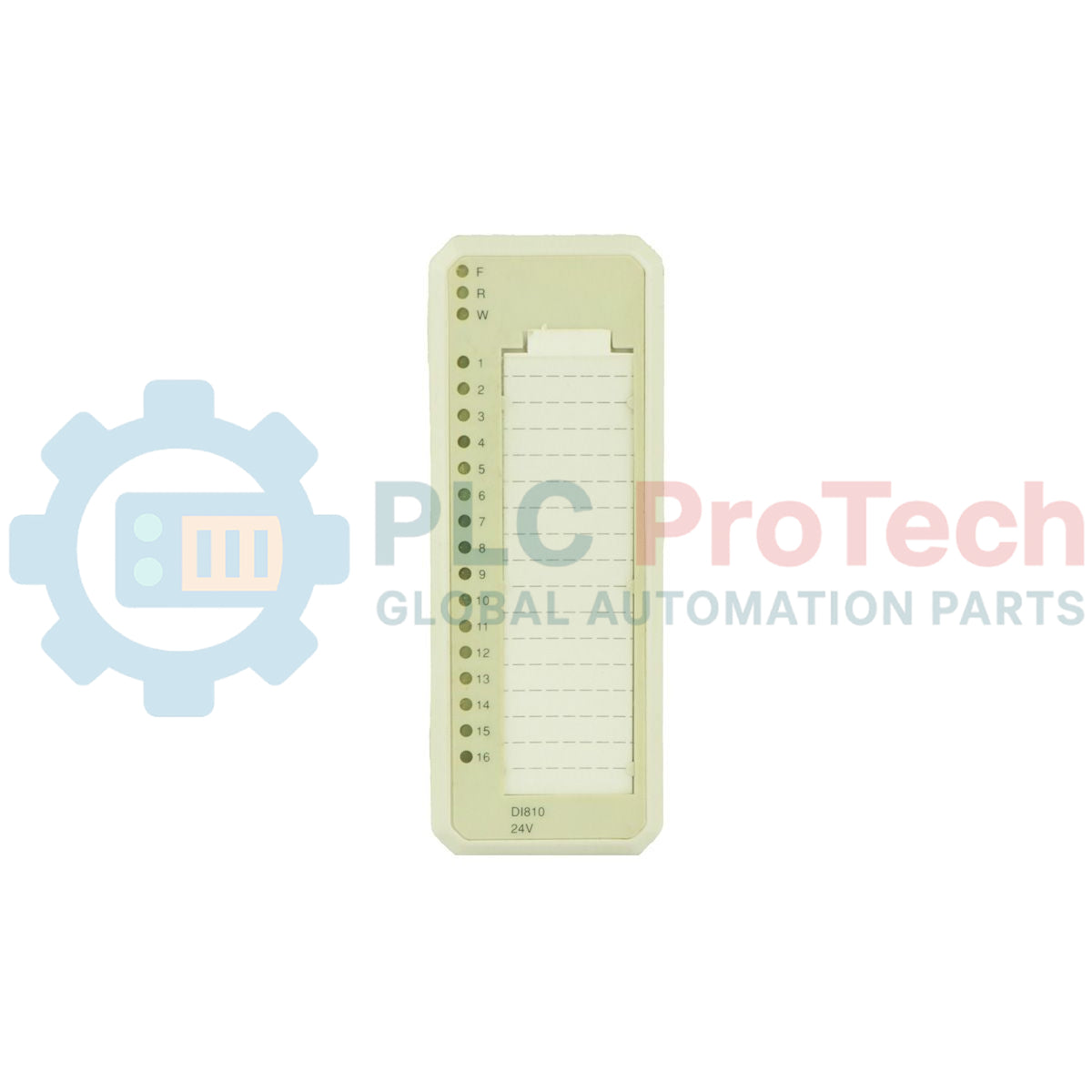

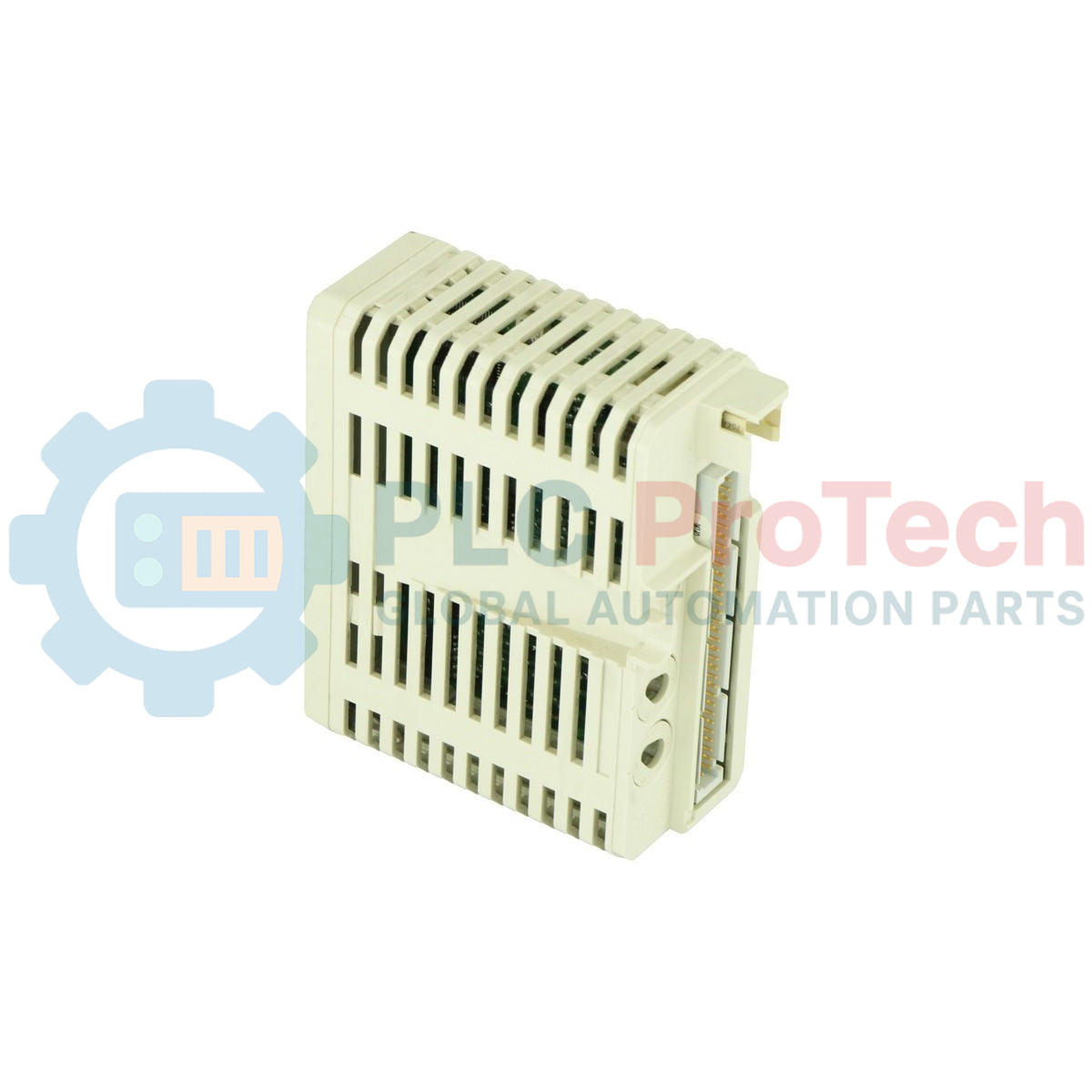

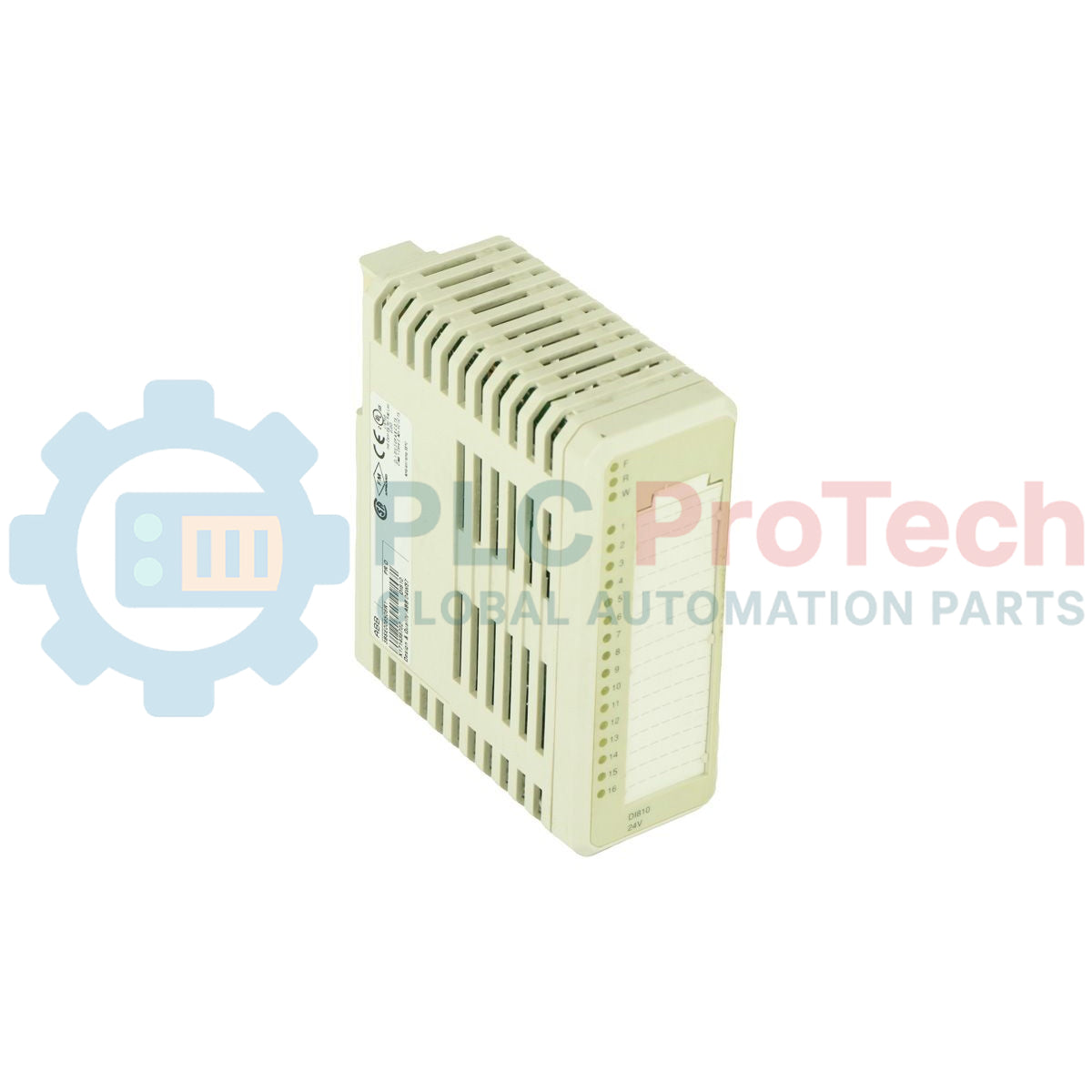

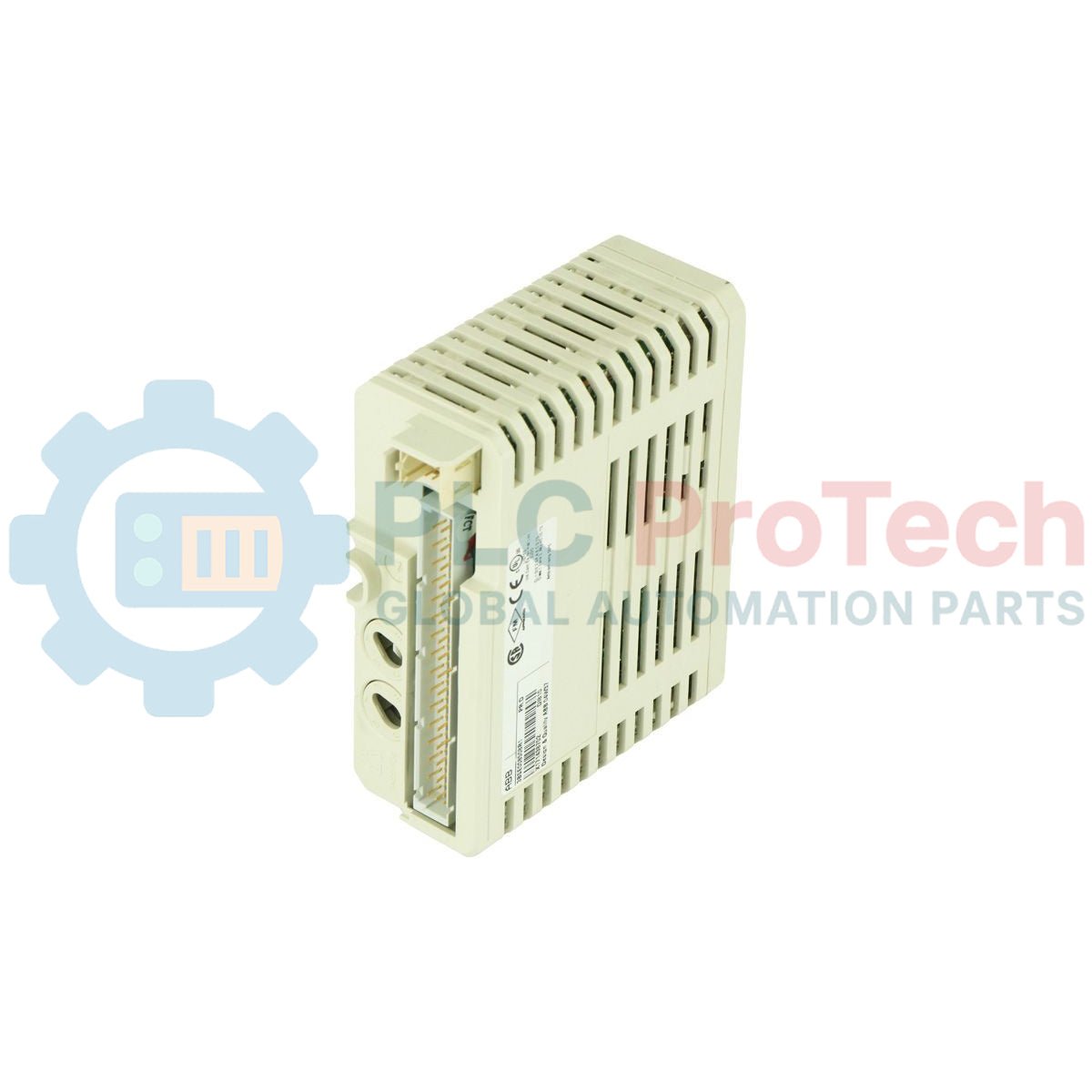

وحدة الإدخال الرقمي 16 قناة S800 I/O من ABB DI810 3BSE008508R1

نظرة عامة على المنتج

يُعد DI810 (3BSE008508R1) وحدة إدخال رقمية عالية الكثافة مصممة لعائلة ABB S800 I/O. تتميز هذه الوحدة المتعددة الاستخدامات بـ 16 قناة مصنفة خصيصًا لإشارات 24 فولت تيار مستمر، مما يجعلها حجر الزاوية في الأتمتة الصناعية ضمن بيئات 800xA وAdvant OCS وCompact Product Suite. تم تصميم DI810 لتحقيق أقصى درجات الموثوقية، حيث تحتوي على عزل جلفاني بين مجموعتين من 8 قنوات لمنع دوائر الأرض وحماية ناقل النظام من التداخل الكهربائي من جانب الحقل. يضمن تصميمها المدمج وقدرتها على "التبديل الساخن" تقليل انقطاعات العمليات، مما يوفر واجهة قابلة للتوسع وقوية لأجهزة الاستشعار المنفصلة والمفاتيح والاتصالات المساعدة في التطبيقات الصعبة مثل توليد الطاقة والمعالجة الكيميائية والهندسة البحرية.

التكوين الفني

تم تحسين بنية DI810 للتكامل السلس والمرونة في جانب الحقل:

• كثافة القنوات: توفر 16 قناة إدخال رقمية، مقسمة إلى مجموعتين معزولتين من 8 قنوات لكل منهما، مما يسمح بمصادر طاقة مختلفة داخل وحدة واحدة.

• التوافق مع وحدات إنهاء الوحدة (MTU): مصممة للاستخدام مع مجموعة واسعة من وحدات إنهاء الوحدة، بما في ذلك TU810, TU812, TU814, TU818, TU830, TU833, TU838, وTU850، مع خيارات توصيل متعددة (تثبيت بالكبس، البرغي، أو الربيع).

• تعددية النظام: متوافقة تمامًا مع أنظمة التحكم الرائدة من ABB، بما في ذلك System 800xA (الإصدارات 4.0 حتى 6.0)، Advant Fieldbus 100، وCompact Product Suite.

• منطق الإدخال: منطق إيجابي قياسي 24 فولت تيار مستمر، محسن لأجهزة الاستشعار الميكانيكية والاتصالات الصناعية القياسية.

• تصميم معياري: يتميز بواجهة قابلة للتوصيل والتشغيل تتصل مباشرة بظهر لوحة S800 I/O أو وحدة إنهاء الوحدة، مما يسمح بالنشر السريع والصيانة السهلة.

المواصفات الفنية

الأسئلة الفنية المتكررة

أي وحدة إنهاء الوحدة (MTU) يجب أن أختار لـ DI810؟

يعتمد الاختيار على تفضيلك في التوصيل. للمحطات الطرفية البراغي القياسية، تعد TU810 أو TU830 خيارات شائعة. إذا كان تطبيقك يتطلب محطات طرفية نابضة عالية الكثافة لمقاومة الاهتزاز، يُنصح باستخدام TU812 أو TU814.

هل يمكن تشغيل المجموعتين من 8 قنوات بمصادر طاقة 24 فولت مختلفة؟

نعم. نظرًا لأن المجموعتين معزولتان عن بعضهما البعض، يمكنك استخدام مصادر طاقة مستقلة لكل مجموعة من 8 قنوات، وهو مثالي للأنظمة التي تتطلب فصلًا ماديًا لدارات السلامة أو التداخل.

هل يدعم DI810 وظيفة "التبديل الساخن"؟

نعم. عند استخدامه داخل محطة S800 I/O، يمكن إزالة واستبدال وحدة DI810 أثناء تشغيل النظام (تحت ظروف تكوين معينة)، مما يقلل بشكل كبير من وقت التوقف أثناء الصيانة.

دليل الهندسة والتركيب

• تركيب وحدة إنهاء الوحدة (MTU): تأكد من تثبيت وحدة إنهاء الوحدة (MTU) بإحكام على سكة DIN قبل توصيل وحدة DI810. يجب أن تثبت الوحدة في مكانها مع صوت نقرة قوية لضمان تلامس موصلات الناقل الداخلية بالكامل.

• التوصيل الميداني: بالنسبة لإدخالات 24 فولت تيار مستمر، تأكد من أن مسارات الكابلات محمية بشكل مناسب إذا مرت بالقرب من كابلات المحركات عالية الجهد. يوفر العزل في DI810 الحماية، لكن ممارسات التوافق الكهرومغناطيسي الجيدة تمنع وميض الإشارات المزعج.

• عزل المجموعات: تذكر أن القنوات 1-8 تشترك في عودة مشتركة، والقنوات 9-16 تشترك في عودة منفصلة. لا تقم بربط هذه العوائد إذا كنت ترغب في الحفاظ على العزل الجلفاني بين المجموعتين.

• الختم البيئي: في البيئات ذات الرطوبة العالية أو الغازات المسببة للتآكل، تأكد من أن خزانة الإدخال/الإخراج مصنفة بشكل مناسب. وحدة DI810 مدمجة ومصنفة IP20 وتعتمد على الحاوية للحماية البيئية الأساسية.
