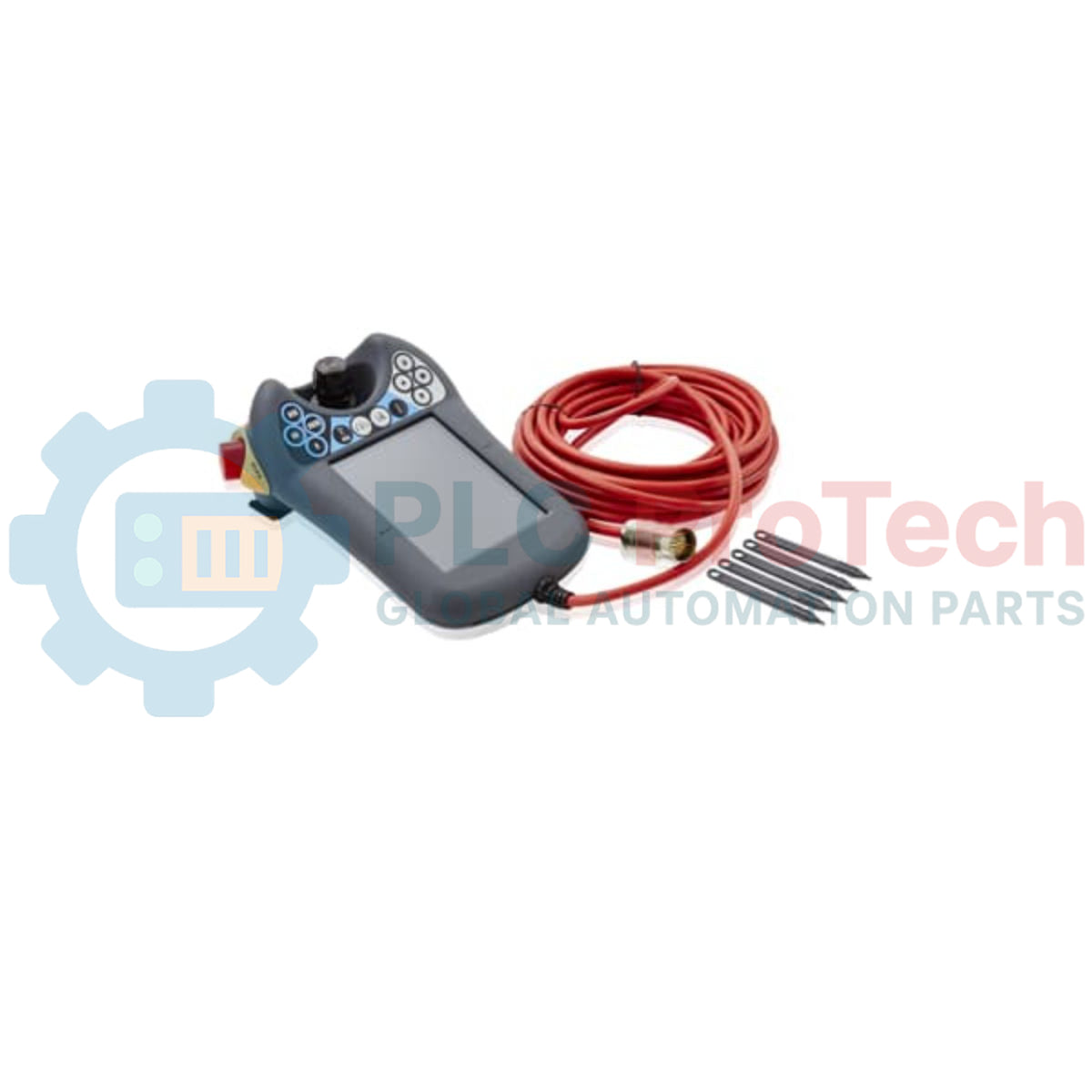

جهاز تعليم IRC5 ABB 3HAC028357-001

الوصف

يعمل 3HAC028357-001 كواجهة تحكم محمولة ومجهزة لتنسيق حركات روبوتية صناعية متعددة المحاور معقدة من خلال الاتصال بوحدة تحكم الروبوت ABB IRC5. يخدم هذا الطرف كنقطة واجهة مركزية لتتبع الوقت الحقيقي، وتحريك المحاور، ومراقبة المسار، والتدخل الطارئ في إعدادات خطوط الإنتاج. يدمج الوحدة شاشة لمس ملونة TFT بحجم 10 بوصات بدقة قياسية 800 × 600 بكسل لتقديم تصورات بيانات واضحة مباشرة للمشغلين داخل حواجز الخلايا. لمساعدة في تسلسل الأوامر عالي التردد، يوفر هيكل الواجهة أربعة مفاتيح قابلة للبرمجة يمكن للمشغلين ربطها بماكروز محلية لتحسين التعامل.

يتكامل بسلاسة في بيئات المصانع المدارة عبر الشبكة، يستخدم 3HAC028357-001 قنوات اتصال تعتمد على إيثرنت للحفاظ على تزامن بيانات حتمي مع معالج المنطق الروبوتي الرئيسي. يحمل هذا الجهاز رمز التعيين الرسمي 38x34x22 ويتصل بخطوط التحكم الميدانية باستخدام غلاف موصل صناعي صلب بـ 17 دبوسًا مرتبط بكابل اتصال بطول 10 أمتار، مما يوفر وصولًا واسعًا ضمن حدود السلامة. يعمل بجهد دخل ثابت 24 فولت تيار مستمر مع استهلاك منخفض للطاقة يبلغ 5 واط، مما يحد من التبديد الحراري للنظام. الهيكل الخارجي حاصل على شهادة حماية بيئية IP54، مما يضمن بقاء مكونات العرض الداخلية آمنة من الغبار الجسيمي ورش السوائل متعددة الاتجاهات.

الميزات

• مزود بواجهة شاشة لمس ملونة TFT عالية الدقة بحجم 10 بوصات تدعم مخرجات تشخيصية مفصلة في الوقت الحقيقي.
• يتميز بأربعة أزرار ناعمة قابلة للتخصيص تتيح تعيين اختصارات سريعة لعمليات الآلات الحرجة.
• يستفيد من بنية اتصال إيثرنت مدمجة تضمن تحديثات بيانات متزامنة مع وحدة التحكم الرئيسية.
• تجميع مادي قوي يشتمل على قابس دائري صناعي بـ 17 دبوسًا وخط كابل طويل يصل إلى 10 أمتار.
• هيكل محكم IP54 يضمن تشغيلًا موثوقًا عند التعرض لغبار المصنع ورشات السوائل المحمولة جواً.

التطبيقات

• تعليم متجه يدوي، تحريك متعدد المحاور، وتتبع الإحداثيات لتركيبات التصنيع الآلي.
• معالجة إعادة تعيين الأعطال في الوقت الحقيقي وتتبع حالة النظام أثناء إجراءات استكشاف الأخطاء وإصلاحها.
• برمجة المسار النشط عبر خطوط الإنتاج بما في ذلك الالتقاط والوضع، اللحام الآلي، وتغليف المواد.

المواصفات الفنية

الاتصالات/الواجهات

إرشادات التثبيت

• إجراءات طاقة الاتصال: قبل توصيل أو فصل مجموعة قابس صناعي 17 دبوسًا، تحقق من إيقاف قاطع الدائرة الرئيسي للوحة التحكم IRC5 لمنع مخاطر ارتفاع الجهد.
• إدارة إجهاد الكابل: تأكد من توجيه كابل الاتصال الأمبليكال المصنع بطول 10 أمتار بدون انحناءات ضيقة. حافظ على مسار الكابل خالياً من خطوط المنصات المتحركة الآلية النشطة أو مسارات حركة الرافعات الشوكية لحماية العزل الخارجي.
• حدود البيئة المحيطة للموقع: تجنب وضع مجموعة الشاشة التي تعمل باللمس في مناطق تحتوي على خطوط تنظيف كيميائية عالية الضغط مباشرة، مع الحفاظ على التعرض الوظيفي ضمن معايير الحماية IP54 المعتمدة.
• بروتوكول التخزين: عند الانتهاء من تسلسل العمليات اليدوية، ضع الوحدة المحمولة بأمان على هيكل الحامل الخاص بها لتجنب مخاطر السقوط الناتج عن الصدمات الشديدة.
