الشركة المصنعة: ABB
رقم المنتج: FS450R12KE3/AGDR-71C
Country of origin:فنلندا
نوع المنتج: مجموعة وحدة IGBT
Barcode: 85049099
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
Dimensions: 30 سم × 16 سم × 6 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

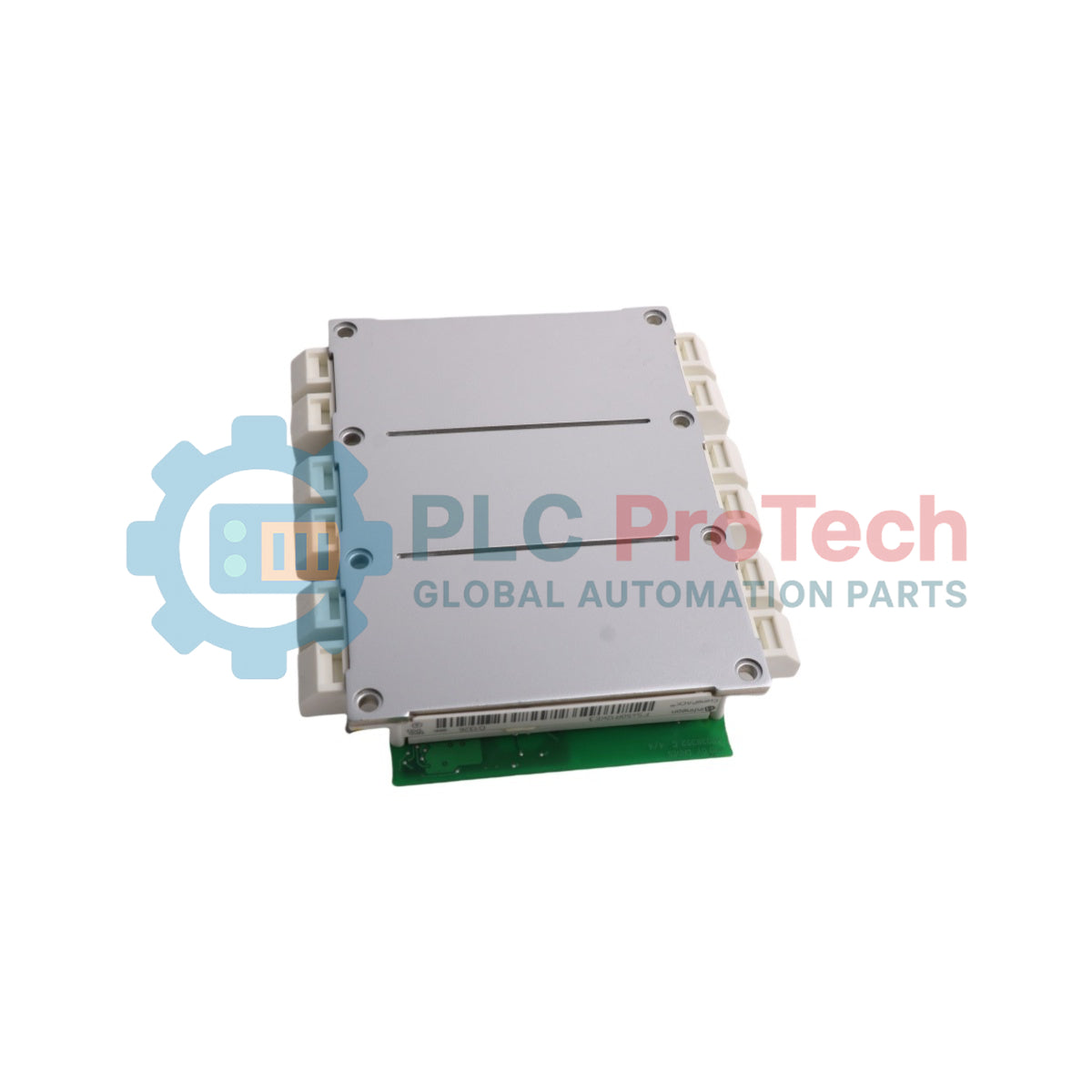

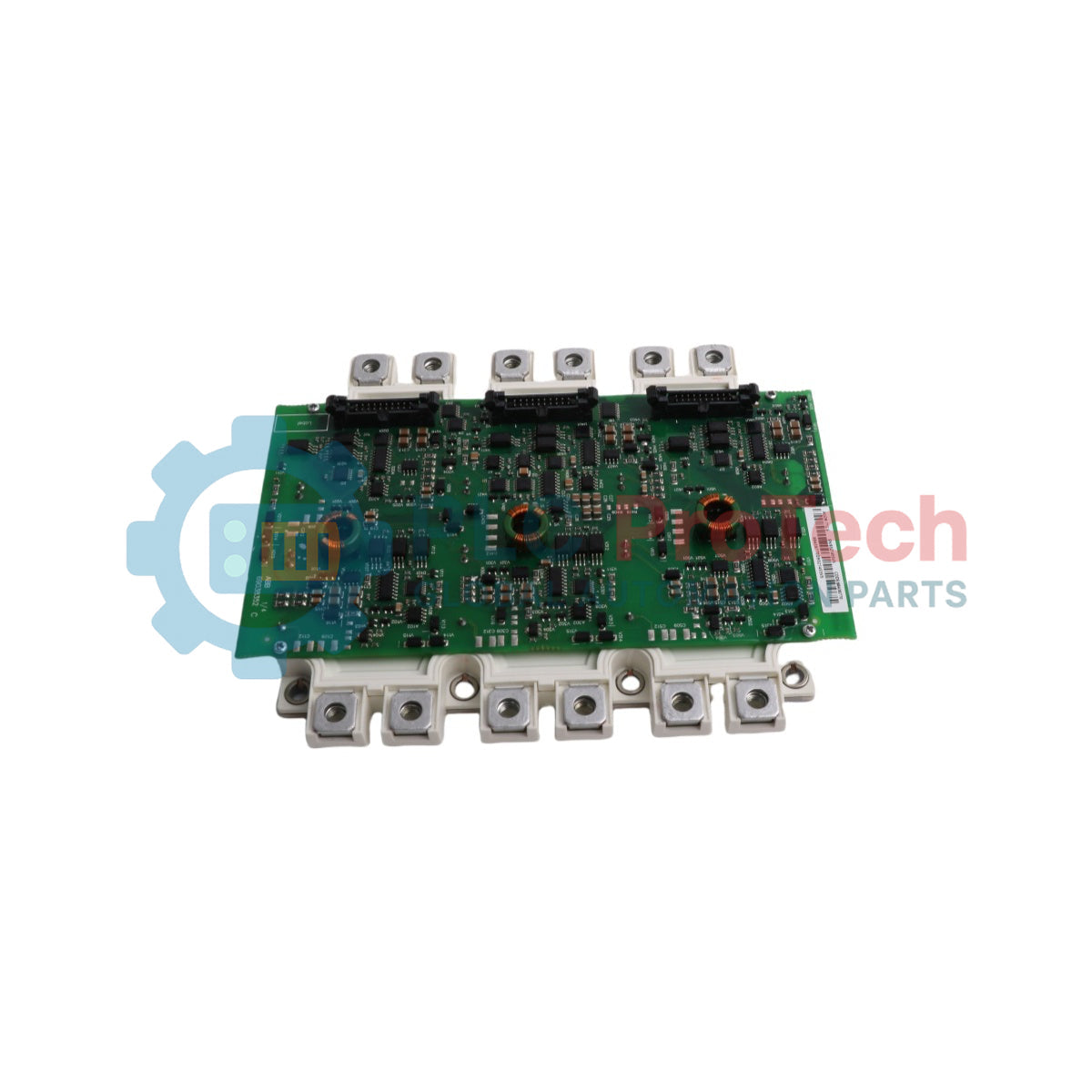

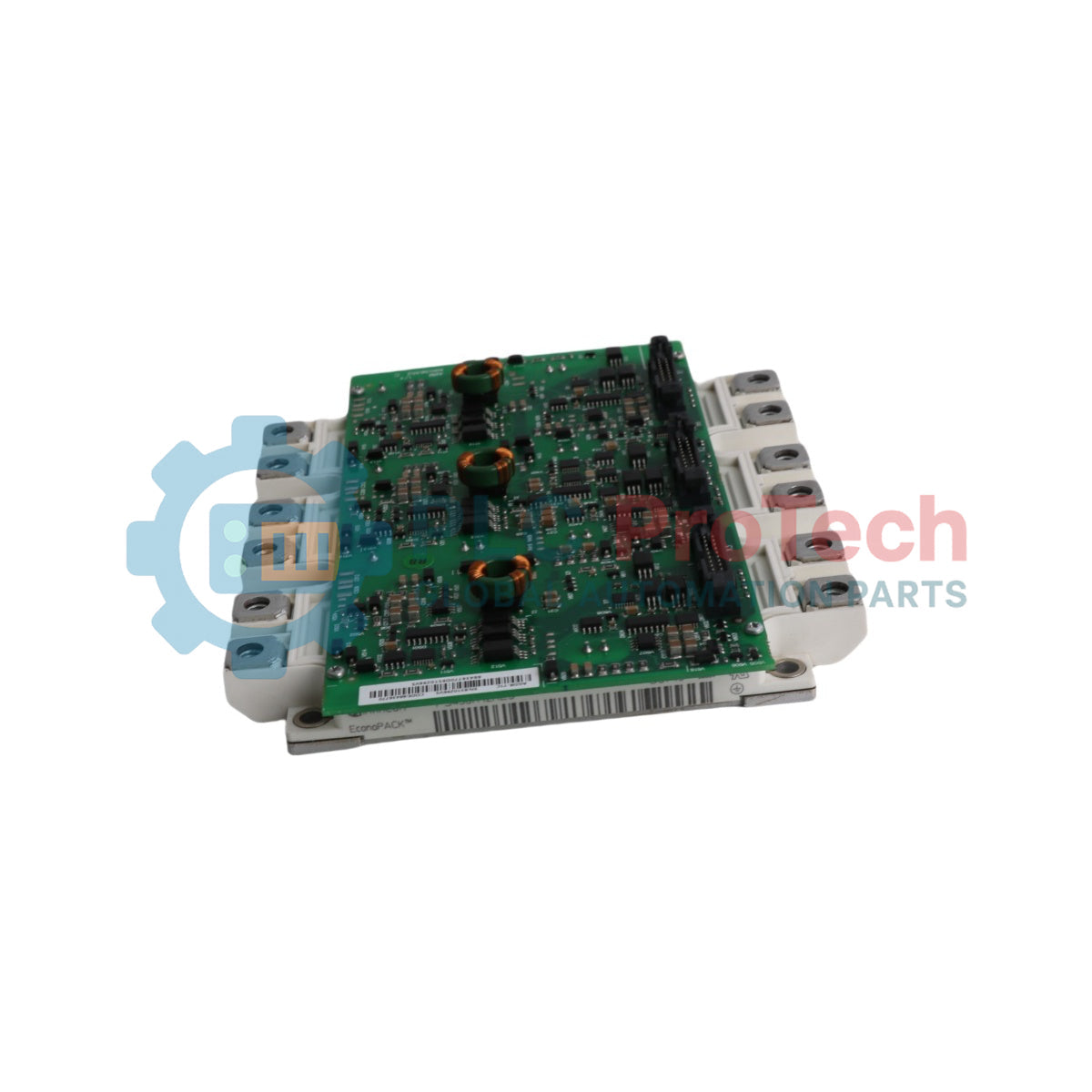

تُعد 68444161 (FS450R12KE3/AGDR-71C) وحدة طاقة ترانزستور ثنائي القطب معزول البوابة (IGBT) عالية السعة مصممة خصيصًا لمحولات التردد الصناعية من ABB. باستخدام هيكل EconoPACK+ المتقدم، تُصنف هذه الوحدة بجهد 1200 فولت وتيار 450 أمبير، مما يوفر أداء تبديل قويًا مطلوبًا في التطبيقات الثقيلة مثل معالجة المعادن، ومضخات محطات معالجة المياه، والمراوح الصناعية. تدمج FS450R12KE3/AGDR-71C أشباه الموصلات الكهربائية مع واجهة مشغل البوابة AGDR-71C، مما يضمن تحكمًا دقيقًا في دورة التبديل. هذا المكون ضروري للحفاظ على كثافة الطاقة وكفاءة الطاقة داخل خزانة القيادة؛ ويُعد الاستبدال في الوقت المناسب لترانزستورات IGBT القديمة أمرًا حيويًا لمنع الأعطال بين الطور والأرض وتجنب الفشل الكارثي لنظام القيادة بأكمله.
تجمع مجموعة 68444161 بين تقنيتين أساسيتين في الإلكترونيات الكهربائية في وحدة واحدة قابلة للاستبدال ميدانيًا:
نواة IGBT: تعتمد على شريحة Infineon FS450R12KE3، وتتميز بتقنية TrenchStop التي تقلل بشكل كبير من خسائر التوصيل والتبديل. مصممة لتحمل وقت قصير عالي في حالة الدائرة القصيرة.
واجهة مشغل البوابة (AGDR-71C): تسهل لوحة AGDR-71C المدمجة الاتصال المباشر بين وحدة التحكم في المحرك وبوابة IGBT. تشمل مقاومة تشغيل وإيقاف محسنة لإدارة مستويات dV/dt و di/dt.
التغليف: يوفر إطار Econo+ قدرة فائقة على تحمل دورات الحرارة وتبسيط التثبيت الميكانيكي مقارنة بوحدات الطاقة من الجيل الأقدم.
توافق الطقم: هذا الجزء هو مكون أساسي في طقم وحدة الطاقة 68569354، المستخدم غالبًا في أنظمة محركات ABB ACS المعيارية.
| الخاصية | المواصفة |
| النموذج | 68444161 |
| تسمية نوع ABB | FS450R12KE3/AGDR-71C |
| العلامة التجارية | ABB |
| المنشأ | فنلندا (FI) |
| تصنيف الجهد | 1200 فولت |
| تصنيف التيار | 450 أمبير |
| نوع الحزمة | ECONO+ (EconoPACK+) |
| الوزن الإجمالي | 0.5 كجم |
| رقم التعرفة الجمركية | 85049099 |
| نوع الجزء | جديد (مصنوع حسب الطلب) |
| درجة حرارة التشغيل | -40 إلى 125 درجة مئوية (الوصل) |
هل هذه الوحدة بديل مباشر لوحدات FS450R12KE3 القياسية بدون لاحقة AGDR-71C؟
لا. تُعد 68444161 مجموعة محددة تتضمن واجهة مشغل البوابة AGDR-71C. استخدام IGBT قياسي بدون لوحة مشغل مخصصة من ABB سيؤدي إلى عدم توافق في الواجهة وإمكانية تلف وحدة التحكم.
لماذا يُدرج هذا المنتج كـ "مصنوع حسب الطلب"؟
نظرًا للمعايرة الخاصة بلوحة مشغل البوابة والطبيعة الحرجة للإلكترونيات الكهربائية، غالبًا ما تُنتج هذه الوحدات أو تُتحقق وفقًا لمعايير الهندسة الحالية لشركة ABB لضمان تلبية المتطلبات الخاصة بتسمية CNIAB.
كيف يمكنني التعرف على فشل في وحدة IGBT هذه؟
تشمل المؤشرات الشائعة رموز الأعطال "تيار زائد" أو "دائرة قصيرة" على واجهة المستخدم الخاصة بالمحرك. قد يكشف الفحص الفيزيائي عن تغير لون هيكل Econo+ أو مظهر "منتفخ" في مادة التعبئة، مما يشير إلى إجهاد حراري داخلي.
إدارة الحرارة وتطبيق مادة الواجهة الحرارية (TIM): يجب أن يحتوي اللوح القاعدي على طبقة متجانسة من مادة الواجهة الحرارية عالية الجودة قبل التثبيت على المشتت الحراري. استخدم قالبًا لضمان سمك يتراوح بين 80-100 ميكرون تقريبًا. التطبيق غير المتساوي سيسبب نقاط حرارة موضعية ويؤدي إلى فشل مبكر.
مواصفات العزم: اتبع تسلسل شد من مرحلتين لبراغي التثبيت. يجب أن يكون عزم الشد الأولي 0.5 نيوتن متر، يليه عزم شد نهائي من 3.0 إلى 6.0 نيوتن متر (راجع دليل المحرك المحدد للقيم الدقيقة). العزم غير الصحيح قد يشوه اللوح القاعدي أو يتلف الخيوط الداخلية.
سلامة قضبان التوصيل: عند إعادة توصيل قضبان التيار المستمر ومخرجات الطور، تأكد من نظافة الأسطح وخلوها من الأكسدة. المقاومة العالية عند 450 أمبير ستولد حرارة مفرطة قد تتلف لوحة مشغل AGDR-71C الواقعة مباشرة فوق أشباه الموصلات.
اختبار ما قبل التشغيل: قبل تطبيق الجهد العالي، استخدم مقياس متعدد في وضع اختبار الديود للتحقق من سلامة وصلات المجمع-الباعث. تحقق من وجود أي دوائر قصيرة بين البوابة والباعث والتي قد تشير إلى تلف في واجهة المشغل.
الشحن السريع العالمي
الإرجاع والضمان
يتم معالجة الطلبات وتسليمها من الاثنين إلى الجمعة (باستثناء العطلات الرسمية).
للاطلاع على الأهلية الكاملة، ورسوم إعادة التخزين، وتفاصيل الإرجاع الدولي، يرجى مراجعة موقعنا الرسمي سياسة الاسترداد والإرجاع .
| Color pattern |
أخضر
أبيض مائل للرمادي
|
| Country of origin |
فنلندا
|
