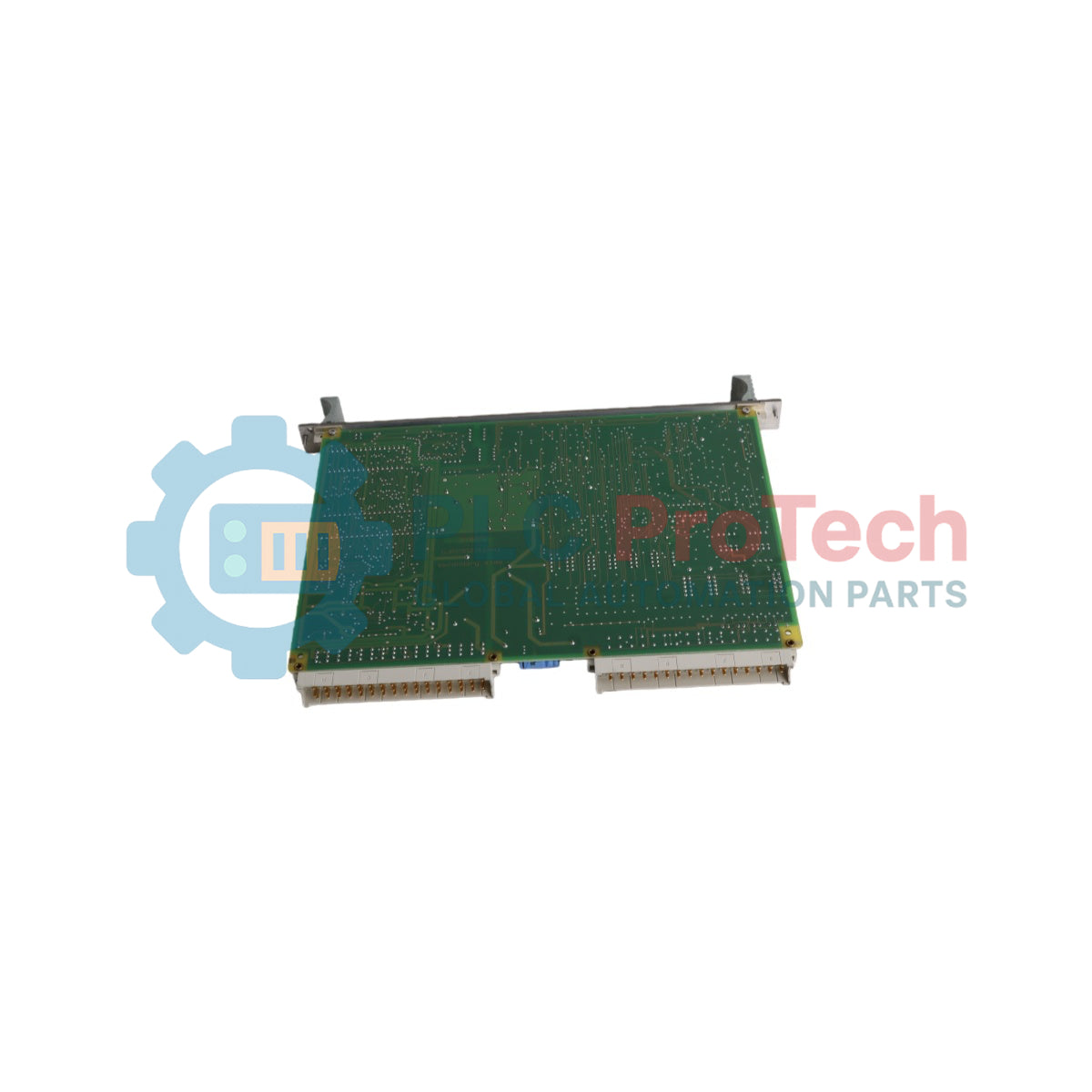

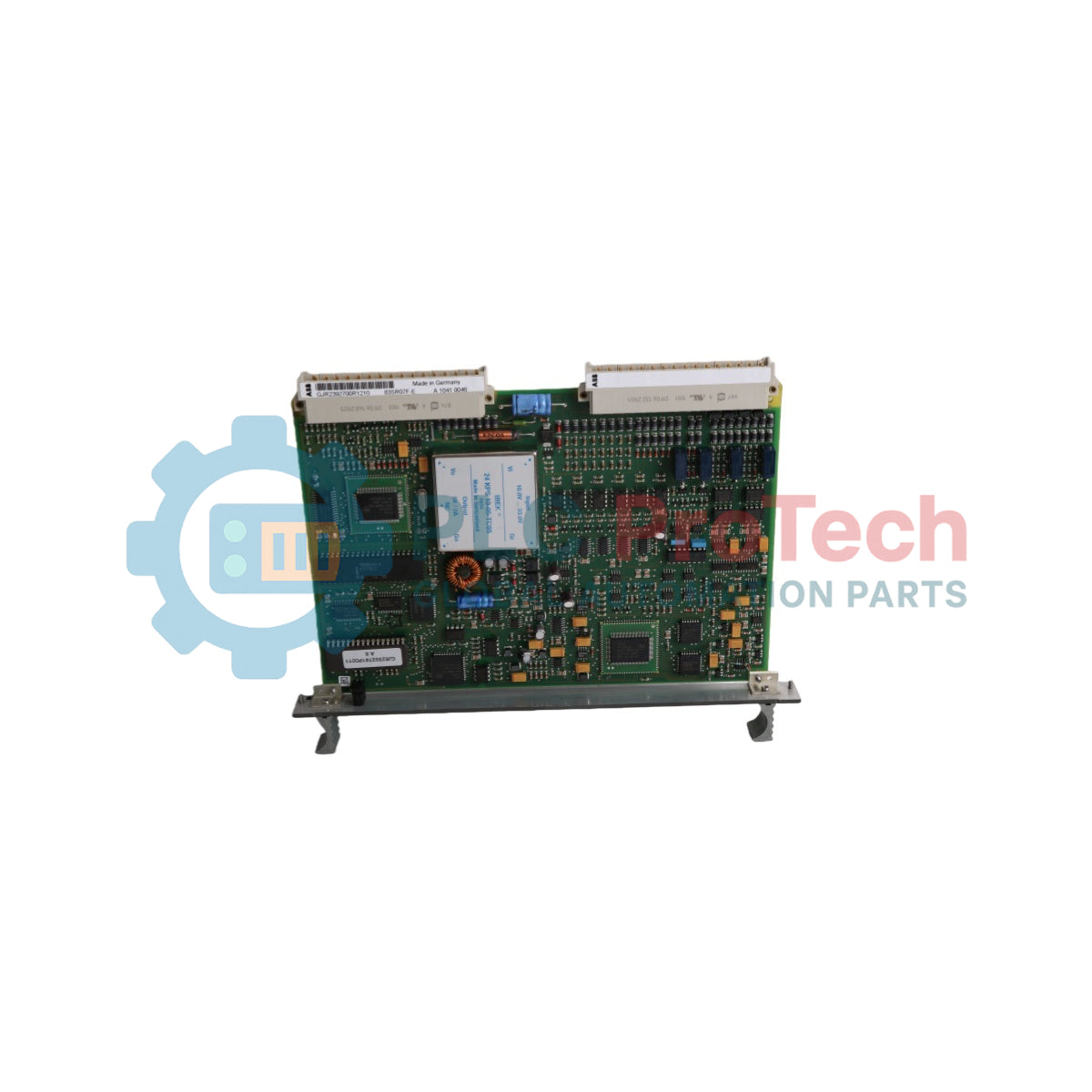

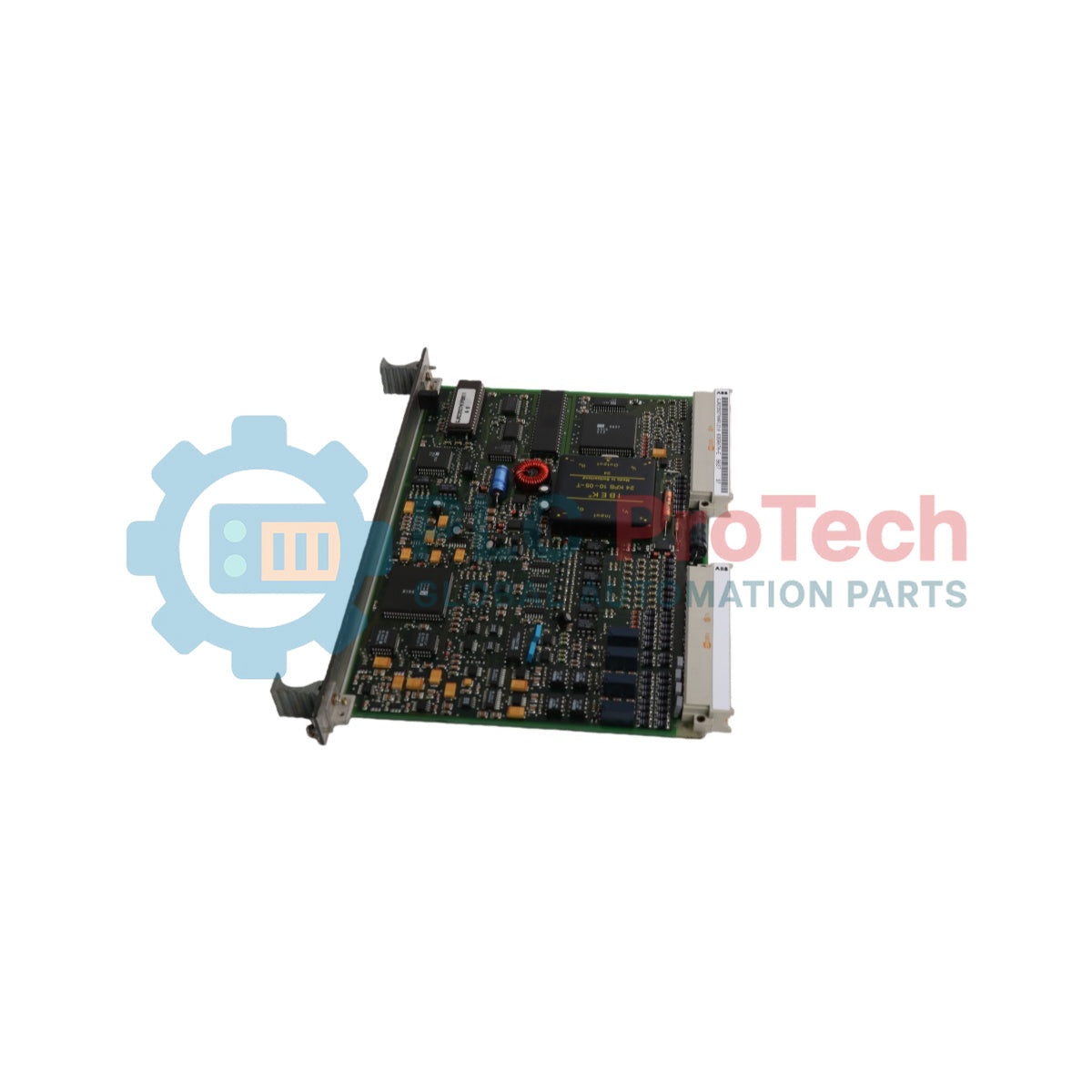

وحدة تحكم ABB 83SR07-E/R1210 GJR2392700R1210 PROCONTROL P

وحدة تحكم ABB 83SR07-E/R1210 GJR2392700R1210 PROCONTROL P

تبقى فقط 7 عنصر/عناصر في المخزون

  • الشركة المصنعة: ABB

  • رقم المنتج: GJR2392700R1210 83SR07B-E

  • Country of origin:السويد

  • نوع المنتج: وحدات التحكم

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 550ج

  • Dimensions: 24 سم × 19 سم × 5.3 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

إن ABB 83SR07-E/R1210 GJR2392700R1210 هو وحدة تحكم تناظرية ببرنامج مخزّن، مصممة للتحكم في متغير عملية واحد أو متغيرين ضمن بنية أتمتة PROCONTROL P. تتميز وحدة 83SR07-E/R1210 GJR2392700R1210 بمخرجين مستمرين لإخراج المتغيرات المصححة إلى المشغّلات الكهروهيدروليكية والكهروهوائية والمحركات التي تعمل بمحركات كهربائية. وبفضل تزويدها بواجهتي عملية ماديّتين، تعمل الوحدة بأزمنة دورات ثابتة تبلغ 100 مللي ثانية للتحكم في مشغّل واحد أو 200 مللي ثانية للتحكم في مشغّلين. وتتصل الوحدة مباشرة بناقل المحطة عبر بنية ذاكرة مشتركة لتبادل البيانات مع محطات تشغيل العملية وأنظمة التحكم الآلي ذات المستوى الأعلى.

الميزات

  • يُهيَّأ عنوان الوحدة تلقائيًا عند إدخالها في فتحة محطة PROCONTROL.
  • يتم التحقق من عمليات نقل برقيات الناقل باستخدام توليد بت التماثل وفحصه.
  • تُخزَّن برامج المستخدم في EEPROM غير المتطايرة، ويمكن تحميلها أو تعديلها عبر الناقل.
  • يتضمن مخارج تلامس داخلية ومخارج تغذية المحوّلات محمية من قصر الدائرة (UK1, UK2, S11/S13, S21/S23).
  • يحتوي على مؤشرات LED في اللوحة الأمامية للاضطراب العام (ST) واضطراب الوحدة (SG).
  • قسم معالجة قائم على معالج دقيق، مدعوم بمناطق ذاكرة EPROM وEEPROM وRAM.

التطبيقات

  • التحكم التناظري في مشغّلات العمليات الكهروهيدروليكية والكهروهوائية.
  • تحديد الموضع المستمر والتحكم في المشغّلات التي تعمل بمحركات كهربائية.
  • تهيئة إشارات متغيرات العملية وحلقات التحكم أحادية المتغير أو حلقات التحكم الرئيسية في أتمتة محطات الطاقة.

معلومات الطلب

تسمية النوع رقم الطلب
83SR07-E/R1210 GJR2392700R1210

المواصفات الفنية

المعلمة المواصفات
عام وهيكلي
الشركة المصنّعة ABB
بلد المنشأ ألمانيا
أبعاد اللوحة 6 وحدات، قسم واحد، بعمق 160 مم
الوزن حوالي 0.55 كجم
موصل ناقل المحطة موصل حافة ذي 48 طرفًا، النوع F (الموصل X11)
موصل العملية موصل حافة ذي 32 طرفًا، النوع F (الموصل X21)
التغذية الكهربائية / مصدر الطاقة
جهد التشغيل (USA/USB) 19.5 ... 30 فولت، نموذجيًا 24 فولت
استهلاك القدرة (عند 24 فولت) 145 مللي أمبير + قيم الخرج
تبديد القدرة (عند 24 فولت) 5 ... 8.4 واط
الجهد المرجعي (جانب العملية Z) 0 فولت
الجهد المرجعي (جانب الناقل ZD) 0 فولت
المدخلات والمخارج الثنائية
مدخلات التحقق اللاحق للعملية (EZx, EOx, TSx, STAx) توصيل مباشر لواجهتي عملية، 5 مللي أمبير عند 48 فولت
جهود نقاط التلامس (UK1, UK2) 48 فولت / <= 30 مللي أمبير (محمية من قصر الدائرة)
مخارج تحرير المشغّل (AFx) US - بحد أقصى 4 فولت، تيار الخرج <= 100 مللي أمبير
المدخلات التناظرية
قنوات الإدخال (Ex1, Ex2, Ex3, Ex4) قابل للتهيئة لمحوّلات ذات سلكين أو أربعة أسلاك
نطاقات إشارة التيار 0 ... 20 mA أو 4 ... 20 mA
الحد الأقصى لقيمة الإدخال -1 ... 50 مللي أمبير
مقاومة الإدخال (Ri) 50 أوم
الدقة (عند 23 درجة مئوية) <= 0.1 %
الدقة (من 0 إلى 70 درجة مئوية، التقادم، الجهد) <= 0.3 %
الدقة التمييزية 12 بت
رفض النمط المشترك 120 ديسيبل
مصدر تغذية المحوّل (Sx1/Sx3) US - بحد أقصى 4 فولت، تيار الخرج <= 50 مللي أمبير
المخارج التناظرية
قنوات الخرج (AYx/Zx1) 0 ... 20 mA أو 4 ... 20 mA
الحمل <= 500 أوم
الدقة (عند 23 درجة مئوية) <= 0.1 %
الدقة (مع تغيّر درجة الحرارة والتقادم والجهد) <= 0.4 %
الدقة التمييزية 12 بت
الأداء والمناعة
زمن التهيئة 2 ... 22 ثانية
المناعة ضد التفريغ الكهروستاتيكي DIN EN 61000-4-2: ‏8 kV / 4 kV
المناعة ضد المجال الكهرومغناطيسي للترددات اللاسلكية المشعّة DIN EN 61000-4-3: ‏10 V/m
المناعة ضد العابر الكهربائي السريع/دفعات النبضات DIN EN 61000-4-4: ‏2 kV
المناعة ضد الاندفاعات DIN EN 61000-4-5: ‏2 kV / 1 kV
المناعة ضد الاضطرابات الموصلة DIN EN 61000-4-6: ‏10 V

التوصيلات/الواجهات

دبوس الموصل الوظيفة
X21/z02 واجهة العملية 1: الخرج التناظري AY1
X21/b02 واجهة العملية 1: إشارة الإرجاع للعملية مغلق CLOSED EZ1
X21/z04 واجهة العملية 1: مرجع الخرج التناظري Z11
X21/b04 واجهة العملية 1: إشارة الإرجاع للعملية مفتوح OPEN EO1
X21/z06 واجهة العملية 1: تحرير المشغل AF1
X21/b06 واجهة العملية 1: التدخل المحلي TS1
X21/z08 واجهة العملية 1: اضطراب المحطة الفرعية STAx
X21/b08 واجهة العملية 1: تغذية نقاط التلامس UK1
X21/z10 واجهة العملية 1: الإدخال التناظري E13
X21/b10 واجهة العملية 1: الإدخال التناظري E11
X21/z12 واجهة العملية 1: تغذية المحوّل S13
X21/b12 واجهة العملية 1: تغذية المحوّل S11
X21/z14 واجهة العملية 1: الإدخال التناظري E14
X21/b14 واجهة العملية 1: الإدخال التناظري E12
X21/z16 واجهة العملية 1: المرجع Z14
X21/b16 واجهة العملية 1: المرجع Z12
X21/z18 واجهة العملية 2: الخرج التناظري AY2
X21/b18 واجهة العملية 2: إشارة الإرجاع للعملية مغلق CLOSED EZ2
X21/z20 واجهة العملية 2: مرجع الخرج التناظري Z21
X21/b20 واجهة العملية 2: إشارة الإرجاع للعملية مفتوح OPEN EO2
X21/z22 واجهة العملية 2: تحرير المشغل AF2
X21/b22 واجهة العملية 2: التدخل المحلي TS2
X21/z24 واجهة العملية 2: اضطراب المحطة الفرعية STA2
X21/b24 واجهة العملية 2: تغذية نقاط التلامس UK2
X21/z26 واجهة العملية 2: الإدخال التناظري E23
X21/b26 واجهة العملية 2: الإدخال التناظري E21
X21/z28 واجهة العملية 2: تغذية المحوّل S23
X21/b28 واجهة العملية 2: تغذية المحوّل S21
X21/z30 واجهة العملية 2: الإدخال التناظري E24
X21/b30 واجهة العملية 2: الإدخال التناظري E22
X21/z32 واجهة العملية 2: المرجع Z24
X21/b32 واجهة العملية 2: المرجع Z22

إرشادات التركيب

  • تأكد من أن تخصيص فتحة الوحدة يضبط عنوان الوحدة تلقائيًا عند إدخالها.
  • صِل الطرف X11/d18 بجهد مرجع الناقل ZD مرة واحدة لكل رف فرعي لضمان عمل الوحدة بصورة صحيحة.
  • اضبط موصلات التهيئة X200 إلى X203 وفقًا لتهيئة محوّل الإدخال التناظري (تُركّب للمحوّلات ثنائية السلك غير العائمة، وتُزال للمحوّلات ثنائية السلك العائمة أو رباعية الأسلاك).
  • تحقق من أن متطلبات حمل التوصيلات الميدانية لا تتجاوز مخارج التيار المحمية من قصر الدائرة (100 mA لتحرير المشغل AFx، و50 mA لتغذية المحوّل Sx1/Sx3، و30 mA لتغذية نقاط التلامس UKx).

المطابقة والشهادات

  • DIN EN 61000-4-2
  • DIN EN 61000-4-3
  • DIN EN 61000-4-4
  • DIN EN 61000-4-5
  • DIN EN 61000-4-6
Loading product navigation…

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
ABB GKWE858000R1210 83SR52R1210 وحدة تحكم Procontrol P14 من ABB، رقم الطراز ABB GKWE858000R1210 83SR52R1210 Original New In Stock View Details
Key Features:
#Control Modules #PROCONTROL P

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

وحدة تحكم ABB 83SR07-E/R1210 GJR2392700R1210 PROCONTROL P

Download Open in new tab

What is the primary function of the control module?
The device provides stored-program analog control for one or two process variables with continuous output signals to actuators.

How are the analog inputs configured for 2-wire versus 4-wire transducers?
Jumpers X200 to X203 are inserted for non-floating 2-wire transducers, and removed for floating 2-wire or 4-wire transducers.

What are the standard cycle times during analog control operation?
The module operates with a fixed cycle time of 100 ms for single-actuator applications and 200 ms for dual-actuator applications.
